《聚氨酯地面施工工艺探讨.docx》由会员分享，可在线阅读，更多相关《聚氨酯地面施工工艺探讨.docx（7页珍藏版）》请在第壹文秘上搜索。

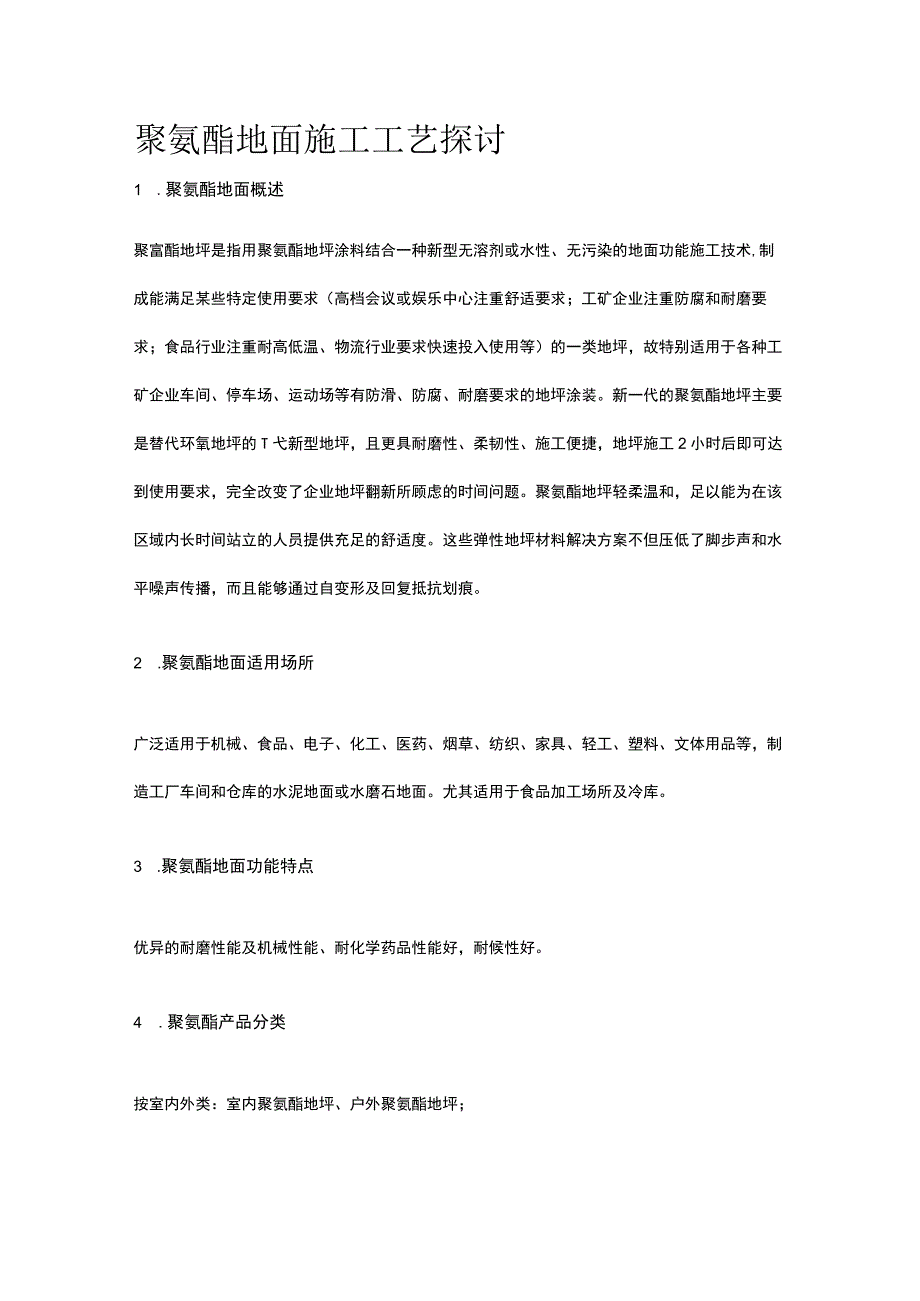

1、聚氨酯地面施工工艺探讨1 .聚氨酯地面概述聚富酯地坪是指用聚氨酯地坪涂料结合一种新型无溶剂或水性、无污染的地面功能施工技术,制成能满足某些特定使用要求（高档会议或娱乐中心注重舒适要求；工矿企业注重防腐和耐磨要求；食品行业注重耐高低温、物流行业要求快速投入使用等）的一类地坪，故特别适用于各种工矿企业车间、停车场、运动场等有防滑、防腐、耐磨要求的地坪涂装。新一代的聚氨酯地坪主要是替代环氧地坪的T弋新型地坪，且更具耐磨性、柔韧性、施工便捷，地坪施工2小时后即可达到使用要求，完全改变了企业地坪翻新所顾虑的时间问题。聚氨酯地坪轻柔温和，足以能为在该区域内长时间站立的人员提供充足的舒适度。这些弹性地坪材料

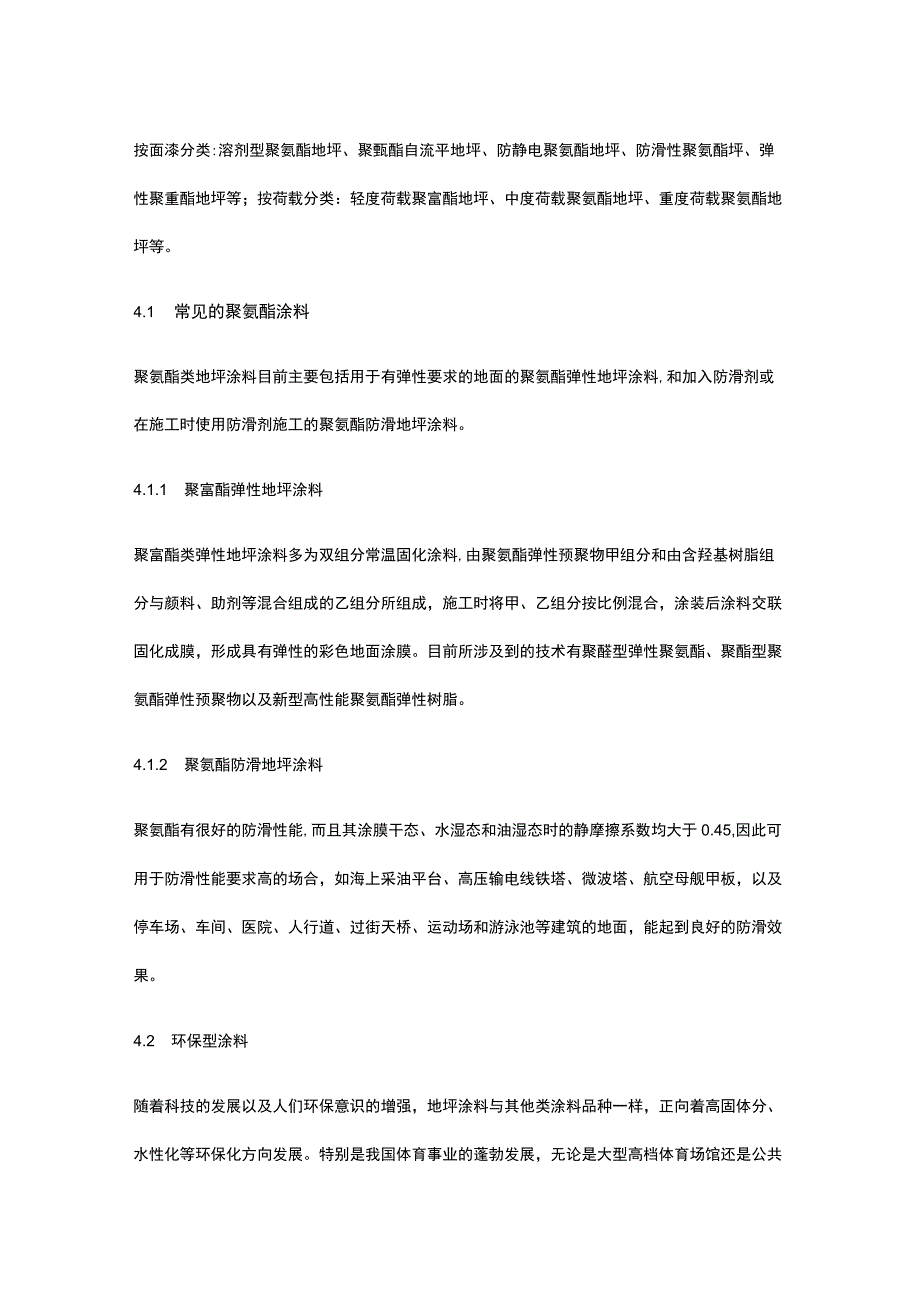

2、解决方案不但压低了脚步声和水平噪声传播，而且能够通过自变形及回复抵抗划痕。2 .聚氨酯地面适用场所广泛适用于机械、食品、电子、化工、医药、烟草、纺织、家具、轻工、塑料、文体用品等，制造工厂车间和仓库的水泥地面或水磨石地面。尤其适用于食品加工场所及冷库。3 .聚氨酯地面功能特点优异的耐磨性能及机械性能、耐化学药品性能好，耐候性好。4 .聚氨酯产品分类按室内外类：室内聚氨酯地坪、户外聚氨酯地坪；按面漆分类:溶剂型聚氨酯地坪、聚甄酯自流平地坪、防静电聚氨酯地坪、防滑性聚氨酯坪、弹性聚重酯地坪等；按荷载分类：轻度荷载聚富酯地坪、中度荷载聚氨酯地坪、重度荷载聚氨酯地坪等。4.1 常见的聚氨酯涂料聚氨酯类
3、地坪涂料目前主要包括用于有弹性要求的地面的聚氨酯弹性地坪涂料,和加入防滑剂或在施工时使用防滑剂施工的聚氨酯防滑地坪涂料。4.1.1 聚富酯弹性地坪涂料聚富酯类弹性地坪涂料多为双组分常温固化涂料,由聚氨酯弹性预聚物甲组分和由含羟基树脂组分与颜料、助剂等混合组成的乙组分所组成，施工时将甲、乙组分按比例混合，涂装后涂料交联固化成膜，形成具有弹性的彩色地面涂膜。目前所涉及到的技术有聚醛型弹性聚氨酯、聚酯型聚氨酯弹性预聚物以及新型高性能聚氨酯弹性树脂。4.1.2 聚氨酯防滑地坪涂料聚氨酯有很好的防滑性能,而且其涂膜干态、水湿态和油湿态时的静摩擦系数均大于0.45,因此可用于防滑性能要求高的场合，如海上采

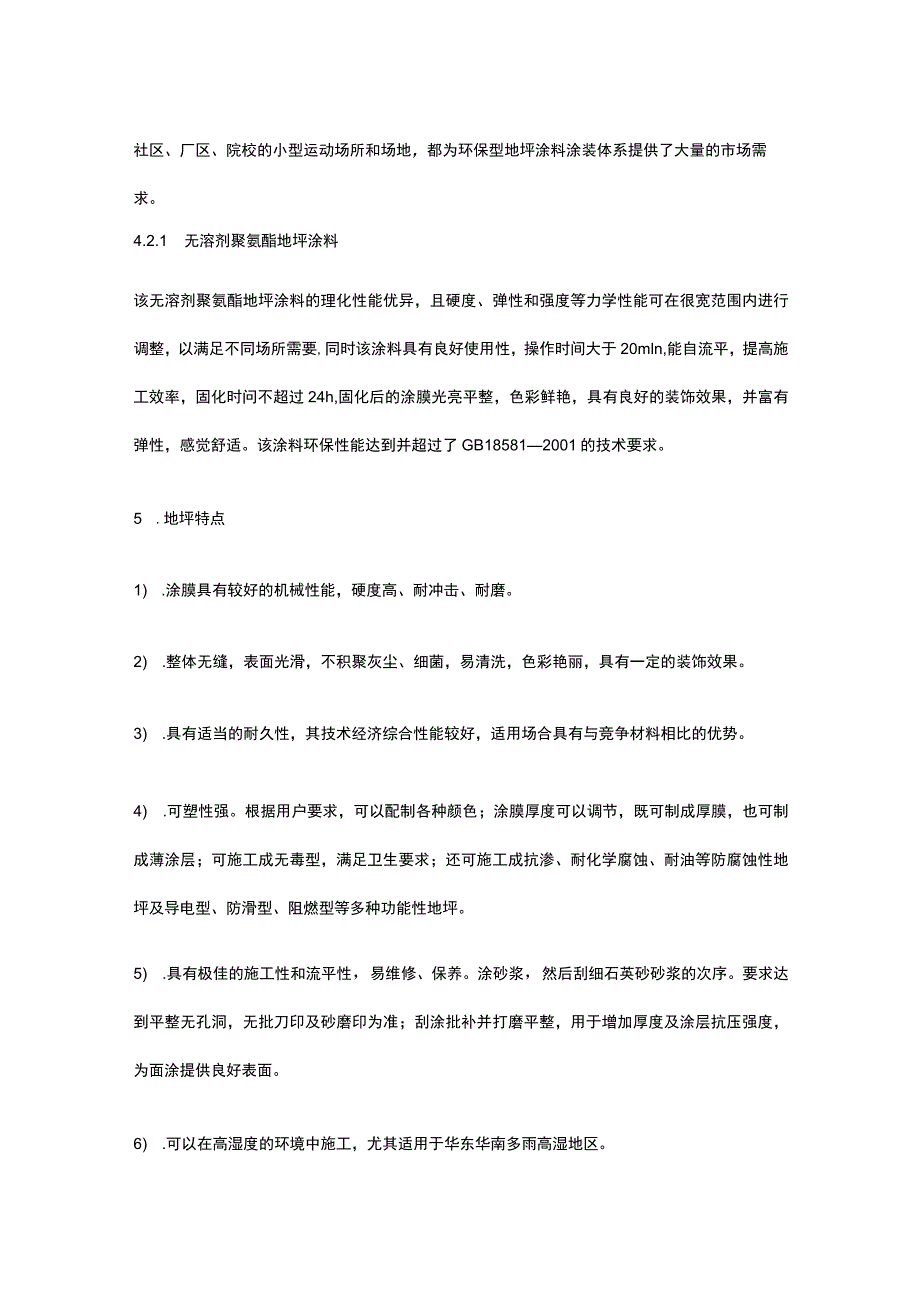

4、油平台、高压输电线铁塔、微波塔、航空母舰甲板，以及停车场、车间、医院、人行道、过街天桥、运动场和游泳池等建筑的地面，能起到良好的防滑效果。4.2 环保型涂料随着科技的发展以及人们环保意识的增强，地坪涂料与其他类涂料品种一样，正向着高固体分、水性化等环保化方向发展。特别是我国体育事业的蓬勃发展，无论是大型高档体育场馆还是公共社区、厂区、院校的小型运动场所和场地，都为环保型地坪涂料涂装体系提供了大量的市场需求。4.2.1 无溶剂聚氨酯地坪涂料该无溶剂聚氨酯地坪涂料的理化性能优异，且硬度、弹性和强度等力学性能可在很宽范围内进行调整，以满足不同场所需要,同时该涂料具有良好使用性，操作时间大于20mln
5、,能自流平，提高施工效率，固化时问不超过24h,固化后的涂膜光亮平整，色彩鲜艳，具有良好的装饰效果，并富有弹性，感觉舒适。该涂料环保性能达到并超过了GB185812001的技术要求。5 .地坪特点1) .涂膜具有较好的机械性能，硬度高、耐冲击、耐磨。2) .整体无缝，表面光滑，不积聚灰尘、细菌，易清洗，色彩艳丽，具有一定的装饰效果。3) .具有适当的耐久性，其技术经济综合性能较好，适用场合具有与竞争材料相比的优势。4) .可塑性强。根据用户要求，可以配制各种颜色；涂膜厚度可以调节，既可制成厚膜，也可制成薄涂层；可施工成无毒型，满足卫生要求；还可施工成抗渗、耐化学腐蚀、耐油等防腐蚀性地坪及导电型
6、、防滑型、阻燃型等多种功能性地坪。5) .具有极佳的施工性和流平性，易维修、保养。涂砂浆，然后刮细石英砂砂浆的次序。要求达到平整无孔洞，无批刀印及砂磨印为准；刮涂批补并打磨平整，用于增加厚度及涂层抗压强度，为面涂提供良好表面。6) .可以在高湿度的环境中施工，尤其适用于华东华南多雨高湿地区。6 .施工方法6.1 施工准备熟悉工程的轴线，水准点标高，施工流水段的布置和安排，以及各施工段的面积。材料，机械劳动力的准备：根据工程的实际面积计算出材料的用量，配备相应的劳动力和机械，确保保质保量的完成。根据工程需要及时设置禁戒标志，做好成品保护工作。6.2 施工工艺水泥混凝土面层厚度应不小于20cm或按
7、设计要求。水泥混凝土面层强度等级应不小于C25。水泥混凝土面层表面平整度应不大于4mm（用2米靠尺和楔形塞尺检查）面层与基层应结合牢固、无空鼓、裂纹。（用小锤轻击检查。空鼓面积应不大于400cm2）面层表面应抹平（初凝前）压光（终凝前）。基层中应做防水隔离层。并做蓄水检验。（蓄水深度20-30mm,24小时内无渗漏为合格）,地坪应切割伸缩缝。纵向间距不大于6米，横向间距不大于12米，或按设计要求。切割缝内无需放填充物（沥青等）由我们来处理。面层表面不应有裂缝、脱皮、麻面、起砂等缺陷。水泥混凝土地坪浇铸应在常温下养护，在湿润的条件下硬化。养护期应不小于28天，并使地面含水率不大于8%06.2.1
8、 混凝土基层的处理混凝土基层的养护：对于现浇混凝土地坪，要求养护28d后才能施工。地坪的处理：建议采用抛丸机进行表面抛丸处理或打磨机进行打磨，然后清除表面的灰尘、浮渣；地坪缺陷的修补：孔洞、缺陷可以采用腻子进行修补，裂缝可以采用密封胶进行修补；混凝土封闭底漆施工：将修补后的混凝土表面清扫干净，喷涂或刷涂12道聚氨酯材料封闭底漆。6.2.2 使用抛丸机对地坪进行表面处理。要求：彻底清除地坪表面的浮砂、浮土、麻面，残留物处理积水并使之干燥，处理掉影响平整度的突出物。并清扫干净至无明显颗粒。地坪表面处理完后，需严格控制进出人员，非工作人员严禁进出管制区域。（下述各道工序均同此控制）。623聚氨酯渗透
9、t闭层（底涂层）处理使用聚氨酯材料对经抛丸并清理干净的地坪进行渗透封闭处理。视地坪起砂情况，渗透处理12遍。将聚氨酯材料用滚筒进行滚涂施工。要求涂刷均匀，不得有漏底及漏涂现象。待其表面干燥固化后进行下道工序操作。6.2.4 施工建处理先彻底清除施工缝间填嵌的沥青胶泥。（如有的话）彻底清除施工缝间的杂物，直至无明显颗粒、无沥青胶泥残留物。并用聚氨酯材料对施工缝两侧表面涂复至不漏底。使用无溶剂聚氨酯材料与骨料按规定比例搅拌均匀后作腻子，对施工缝进行同一方向填嵌施工。填嵌工艺按施工缝的切割深度，需进行多次施工。第一次填嵌深度约为施工建深度的1/2,待其固化后再进行第二次填嵌，其深度为距地坪表面下凹约
10、2mm左右。待其固化后再进行第三次填嵌，第三次填嵌至与原地坪基本平整或略高出一点即可。待其固化并打磨平整后进行下道工序操作。6.2.5 聚氨酯中涂层施工使用中涂层材料作主材，石英砂作辅料，混合后作腻子，对地坪作满批刮施工4遍。要求：施工前计算材料的使用量，依照施工方向及区域选定材料搅拌区和材料配置。先将中涂层A组份搅拌均匀，不使色浆沉底，然后将A、B组份按规定配比混合并充分搅拌均匀，再按规定比例的辅料缓慢加入，并同时用搅拌枪充分搅拌均匀，用批刀或刮板进行满批刮操作。批刮要求按定额用料，厚薄均匀，无明显批痕。使地坪表面无明显裂缝、凹坑等现象。地坪大面上应保持平整。最后一遍底涂层干燥后应打磨平整修
11、补局部缺陷部位及清理浮尘、砂粒等。并须用吸尘器吸干净至无颗粒后才能进行下道工序操作。6.2.6 聚氨酯面涂层施工使用面涂层材料进行面涂层施工，面涂层施工2遍。要求：施工前计算材料的使用量，依照施工方向及区域选定材料搅拌区和材料配置。先将面涂层A组份搅拌均匀，不使色浆沉底，然后将A、B组份按规定配比混合并用搅拌枪充分搅拌均匀，用滚筒（用不掉毛的或经处理过的）进行滚涂操作。第一遍面涂干燥后，应对其表面打磨平整并修补局部缺陷部位后才能上第二遍面涂。要求滚涂颜色均匀，刷纹通顺，无漏涂、漏底现象。并应尽量减少施工结合缝及颗粒。搅拌后的材料应在规定时间内涂布完毕,并注意前后组份材料的衔接，滚涂时发现有杂质
12、应立即去除。大面积施工时，每个施工区域应尽量一次滚涂完，防止出现色差现象。大气湿度超过80%时不得上面涂。6.2.7 涂层保养期面涂层施工结束后应固化保养不少于24小时才能行走人。(严禁拖、拉物品)保养7天后才能承重正常使用。7 .施工注意事项1) .环境温度低于5,以及空气湿度大于85%的情况下避免施工；2) .施工现场防止明火，加强通风确保地坪完全干燥(含水率小于10%,PH值低于9),方可上人行走；3) .封闭底漆施工后l7d内进行聚氨酯地坪施工,若超过7d,必须再施工1遍封闭底漆，干燥Id后进行聚氨酯地坪施工。4) .施工前准备：环境温度低于15。C时，应将聚氨酯A、B料进行加热、保温；5) .施工中严禁将水分、油污等杂质带入施工工作面,聚氨酯地坪施工应当避开大雾、雨雪、高温等恶劣天气。
