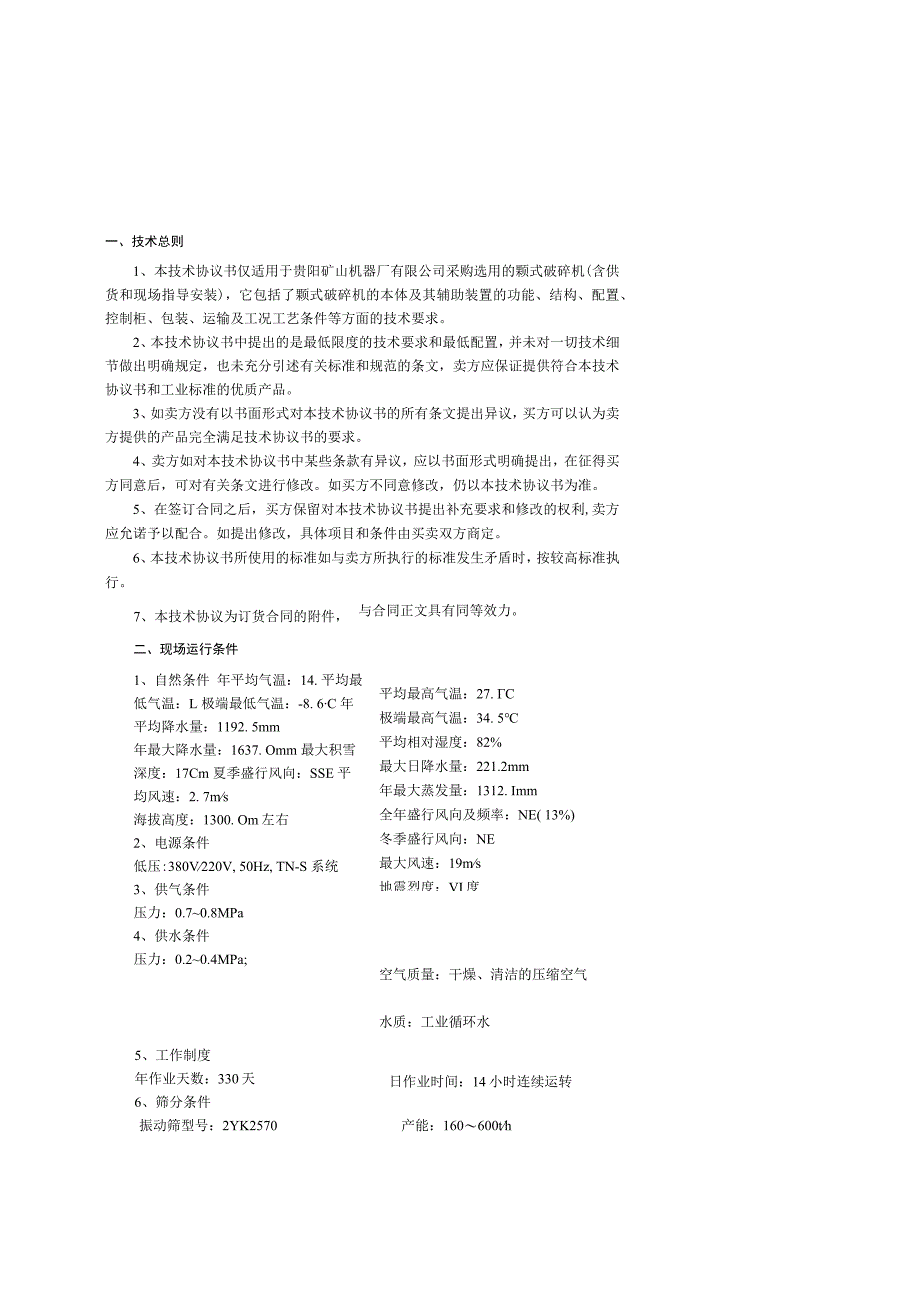

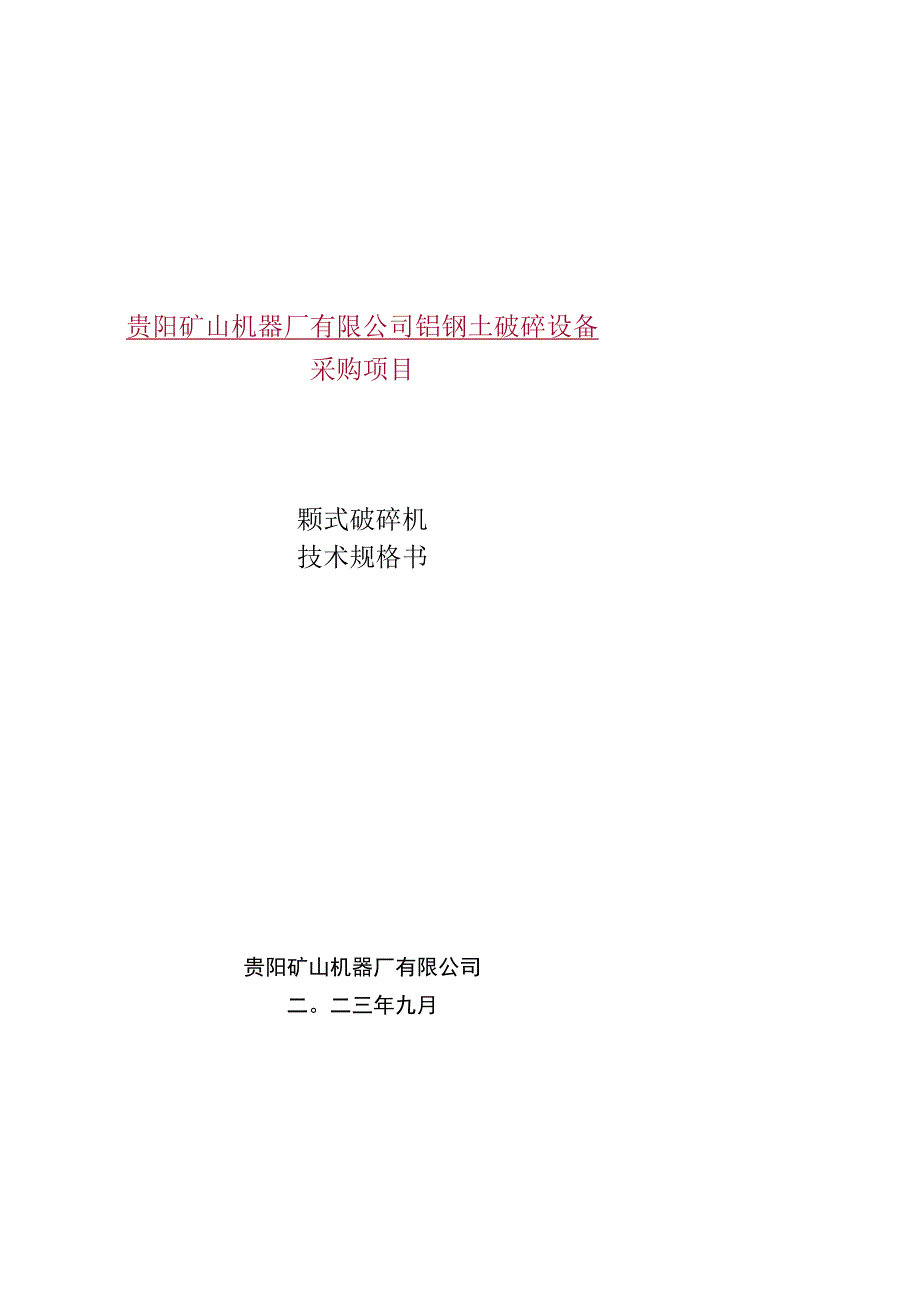

1、贵阳矿山机器厂有限公司铝钢土破碎设备采购项目颗式破碎机技术规格书贵阳矿山机器厂有限公司二。二三年九月一、技术总则1、本技术协议书仅适用于贵阳矿山机器厂有限公司采购选用的颗式破碎机(含供货和现场指导安装)，它包括了颗式破碎机的本体及其辅助装置的功能、结构、配置、控制柜、包装、运输及工况工艺条件等方面的技术要求。2、本技术协议书中提出的是最低限度的技术要求和最低配置，并未对一切技术细节做出明确规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术协议书和工业标准的优质产品。3、如卖方没有以书面形式对本技术协议书的所有条文提出异议，买方可以认为卖方提供的产品完全满足技术协议书的要求。4、卖
2、方如对本技术协议书中某些条款有异议，应以书面形式明确提出，在征得买方同意后，可对有关条文进行修改。如买方不同意修改，仍以本技术协议书为准。5、在签订合同之后，买方保留对本技术协议书提出补充要求和修改的权利,卖方应允诺予以配合。如提出修改，具体项目和条件由买卖双方商定。6、本技术协议书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。7、本技术协议为订货合同的附件， 二、现场运行条件1、自然条件 年平均气温：14. 平均最低气温：L 极端最低气温：-8. 6C 年平均降水量：1192. 5mm年最大降水量：1637. Omm 最大积雪深度：17Cm 夏季盛行风向：SSE 平均风速：2.
3、 7ms海拔高度：1300. Om左右2、电源条件低压:380V220V, 50Hz, TN-S 系统 3、供气条件压力：0.70.8MPa4、供水条件压力：0.20.4MPa;与合同正文具有同等效力。平均最高气温：27. C极端最高气温：34. 5平均相对湿度：82%最大日降水量：221.2mm年最大蒸发量：1312. Imm全年盛行风向及频率：NE( 13%)冬季盛行风向：NE最大风速：19ms地震烈度：VI度空气质量：干燥、清洁的压缩空气水质：工业循环水5、工作制度日作业时间：14小时连续运转年作业天数：330天6、筛分条件振动筛型号：2YK2570产能：160600th上层筛网孔径：3

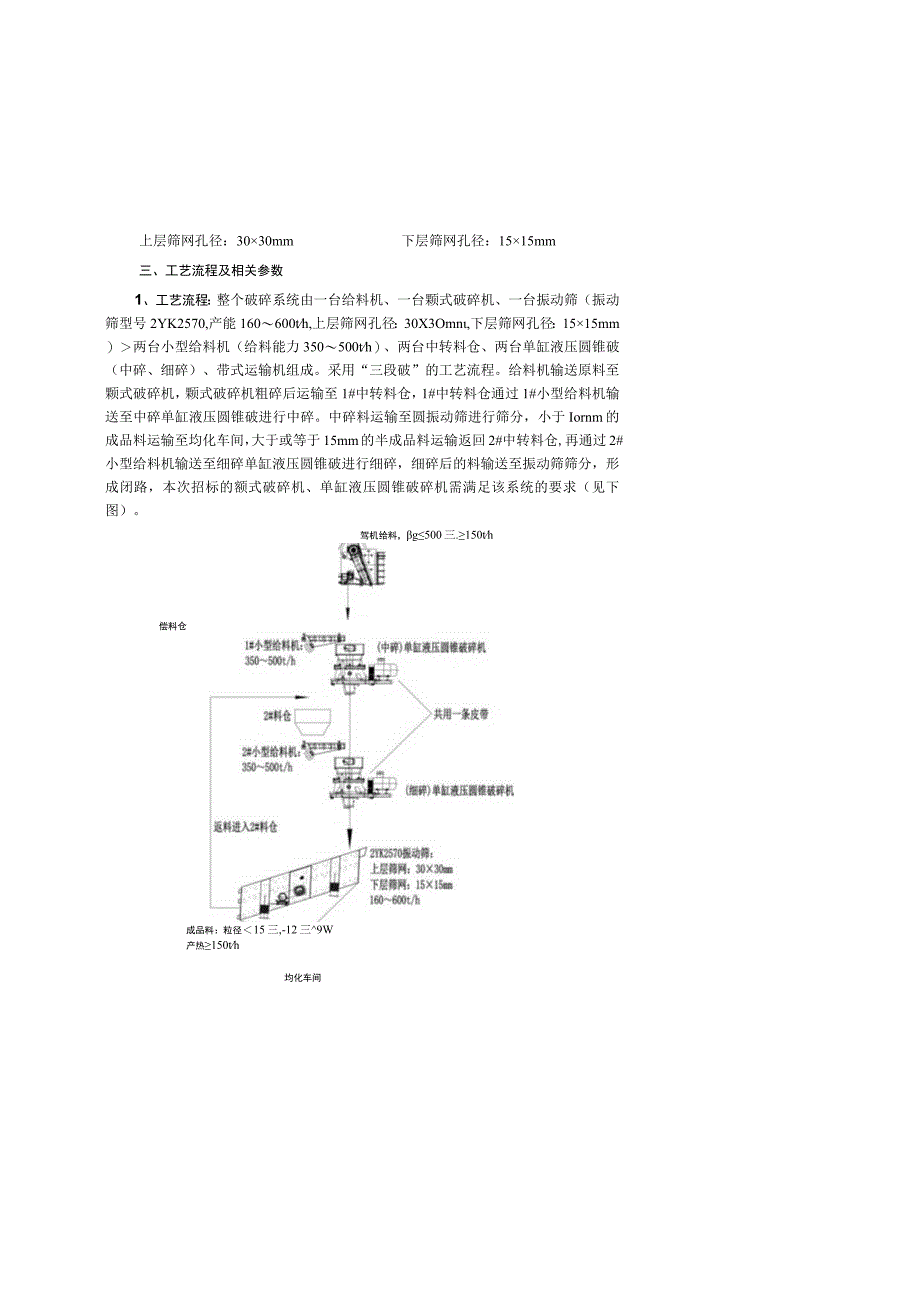

4、030mm下层筛网孔径：1515mm三、工艺流程及相关参数1、工艺流程：整个破碎系统由一台给料机、一台颗式破碎机、一台振动筛（振动筛型号2YK2570,产能160600th,上层筛网孔径：30X3Omn,下层筛网孔径：1515mm）两台小型给料机（给料能力350500th）、两台中转料仓、两台单缸液压圆锥破（中碎、细碎）、带式运输机组成。采用“三段破”的工艺流程。给料机输送原料至颗式破碎机，颗式破碎机粗碎后运输至1#中转料仓，1#中转料仓通过1#小型给料机输送至中碎单缸液压圆锥破进行中碎。中碎料运输至圆振动筛进行筛分，小于Iornm的成品料运输至均化车间，大于或等于15mm的半成品料运输返回2
5、#中转料仓,再通过2#小型给料机输送至细碎单缸液压圆锥破进行细碎，细碎后的料输送至振动筛筛分，形成闭路，本次招标的额式破碎机、单缸液压圆锥破碎机需满足该系统的要求（见下图）。驾机给料，g500三.150th偿料仓成品料：粒径15三,-12三9W产热150th均化车间2、处理物料参数物料名称：铝机土堆密度：1.7t?产能：N150th真密度：3tm3莫氏硬度：67入料粒度：500mm含水量：5%3、成品粒径要求粒度：160mm四、技术标准通用技术标准执行重型机械标准。设备制造的备料、焊接、铸造、切削加工、装配及防锈涂装等各工序过程中分别执行下述标准。零件材质应符合有关标准的规定并经过检验合格整机
6、应符合JB/T1388复摆颈式破碎机产品检验应符合JBT50001产品检验通用技术条件火焰切割件应符合JB/T5000.2火焰切割件通用技术条件焊接件应符合JB/T5000.3焊接件通用技术条件铸钢件应符合JB/T5000.6铸钢件通用技术条件铸钢件补焊应符合JB/T5000.7铸钢件补焊通用技术条件锻件应符合JB/T5000.8锻件通用技术条件切屑加工应符合JB/T5000.9切屑加工件通用技术条件装配应符合JB/T5000.10装配通用技术条件配管应符合JBT5000.U配管通用技术条件涂装应符合JB/T5000.12涂装通用技术条件包装应符合JB/5000.13包装通用技术条件铸钢件无损
7、伤探伤应符合JBT5000.M铸钢件无损伤检测通用技术条件锻钢件无损伤探伤应符合JB/T5000.15锻钢件无损伤检测通用技术条件钢焊缝手工超声波探伤方法和结果分析应符合GB/T11345-2013标准规定包装储运图标志应符合GB/T191-2008的有关规定以上标准如有最新或最高标准，按最新或最高标准执行。如果各标准和规范的对应条款有矛盾时，其优先采用的顺序为：1）对本技术规格书共同签字修改的纪要、备忘录等；2）本合同商务部分；3）本技术规格书：4）数据表；5）其它标准（APKGB等）五、技术参数（未明确需投标人补充完整）1、设备主要技术参数表序号内容单位参数1.设备型号/2.外形尺寸（长X
8、宽X高）mm3.设备总重（不含电机）t4.进料口尺寸（进料口2680X980）mm5.排料口调整范围mm6.动颗旋摆速度rpm7.产能t/h8.排料口尺寸调节方式/9.传动方式/10.带轮、飞轮直径、带轮宽度/11.能否带载启动是/否12.动颗轴承型号/13.架体轴承型号/14.润滑油（脂）加注方式集中/独立15.电机（额定功率IlOkW）电机品牌/电机型号额定功率kW额定电压V额定转速r/min防护等级（2IP54）/绝缘等级（2F）/安装形式鄂破机身/地面启动方式/16.检修最大起吊部件名/检修最大起吊重量Kg17.架体Kg材质/钢材厂商/处理方式/is.固定齿板件材质/处理方式/表面硬度
9、/19.主轴件材质/处理方式/表面哽度/加工精度/20.动颗齿板件材质/处理方式/表面硬度/21.鄂板压块件材质/厚度mm22.动颗件材质/处理方式/23.三角带传动/规带型号/三角带条数/六、技术要求1、一般要求a）同型号的破碎机的零部件应具有互换性。b）颗板（齿板）、护板等易损件更换应方便，润滑点位置应合理，调整装置应灵活。c）轴承应有良好的密封防尘装置，需润滑的摩擦面应有防尘措施。d）破碎机应能与吸尘装置（防尘罩）连接，吸尘装置由用户自行制作。e）设备与基础连接应用带有缓冲装置连接。f）设备润滑脂加注点应集中便于加注和维护保养。2、破碎机结构应保证a）主要机加工表面不应有拉毛、碰伤和锈蚀
10、现象。b）破碎机焊接机架表面应平整，目测时不应有可见的凹凸不平现象。c）破碎机焊接机架表面应进行除锈，其除锈等级不低于GB/T8923.1-2011中St2的要求。d）涂漆表面应光滑、色泽一致，不应有流挂、脱壳和漏涂等缺陷。3、零件质量a）破碎机主要零件的材料，其力学性能不低于表2所述材料的要求。零件名称材料颗板ZG120Mnl8Cr2(GB/T5680)机架Q235(GB/T700-2006)偏心轴45锻钢(GB/T699-1999)动颗ZG270-500(GB/T11352-2009)弹簧60Si2Mn(GB/T1222-2007)b）焊接结构的焊接质量应符合JB/T5000.3-2007
11、的规定。c）动颗、架体轴承采用哈、瓦、洛等品牌（即哈尔滨轴承股份有限公司、瓦房店轴承集团有限责任公司、洛阳轴承集团有限公司等同类型轴承品牌）厂家轴承。d）机架等主要构件的尺寸公差、角度公差应符合JB/T5000.3-2007中B级的规定，形位公差应符合F级的规定。一般要求焊接结构件的尺寸公差、角度公差应符合JB/T5000.3-2007中C级的规定，形位公差应符合G级的规定。4、安全卫生要求a）破碎机外露切削加工面的锐边应倒钝。b）破碎机在空负荷运转时的噪声声压级值不应超过85dB（八）oc）在掉进非破碎物或严重超载瞬时，破碎机的机架、动颗、偏心轴、飞轮、槽轮等主要零部件不致损坏或机械、电气等
12、过载保护起保护作用。d）在破碎机明显位置应有安全标识。e）破碎机的旋转传动部件应有安全防护装置。5、空负荷试验要求a）破碎机的动瓠及运动部件转动应灵活，无卡阻现象。空负荷运转时应无异常响声。b）出厂前破碎机连续空负荷运转时间不少于2h,但必须在轴承温度稳定Ih后方能结束运转，并提供试机记录。c）破碎机空负荷运转时，滚动轴承的最高温度不高于75C,且温升不大于35Co6、电控部分a）电机控制采用软启动器控制（内设过压保护功能、欠压保护功能、错相保护功能、启动开关、具备ModbUS或RS485通讯等通讯功能）b）低压信号连接端（DCS的硬线接点接口），预留远程控制的DCS的硬线接点接口。c）鄂破附
13、近设置就地控制箱，以达到设备就地手动起停的功能同时还需设置就地急停按钮，颜色采用RAL7035工业电气灰色。d）电动机绝缘等级为F级，温升按B级考核，电动机选用国内一线品牌。e）电缆线均要求采用铜芯电缆，电缆的选型及敷设需符合现行国家规程规范。f）电控柜采用威图柜结构，颜色采用RAL7035工业电气灰色。g）软启动器容量按电机配套，采用施耐德、ABB、西门子等品牌。h）断路器、接触器等其余元器件，采用施耐德、ABB、西门子等品牌。七、供货范围（空白处厂家填写）1、供货要求1.1供货范围包括颗式破碎机本体及其配套和附属设备，包括配套电机Kgffl根据招标方要求选择自行购买或投标方供应）、电控柜、
14、限位块、三角带、电机座、地脚螺栓、防护罩及其它附件等，配套件必须满足设备整体运行。在安全正常使用上另提供颗式破碎机本体的润滑油（脂）、颗式破碎机本体至电控柜电缆（约80m,如超出80m在采购合同中商议，后期根据招标方要求选择自行购买或投标方供应）、备品备件及专用工具。1.2提供设备验收后1年的备品备件及易损件的图纸、详细清单及报价，不计入响应总价，质保期过后两年内卖方备品备件售价不得高于响应报价。1.3提供专用工具及设备，单独报价并计入响应总价。1.4提供安装调试及试车验收所需的易损件，单独报价并计入响应总价。1.5供应商可报出必要的备品备件及易损件生产厂家选项供采购方选择，不计入响应总价。2、主机主要配件序号名称规格型号单位数量品牌质保期备注1.颗式破碎机主机（包括：电机、控制柜、限位块、三角带、电机座、地
