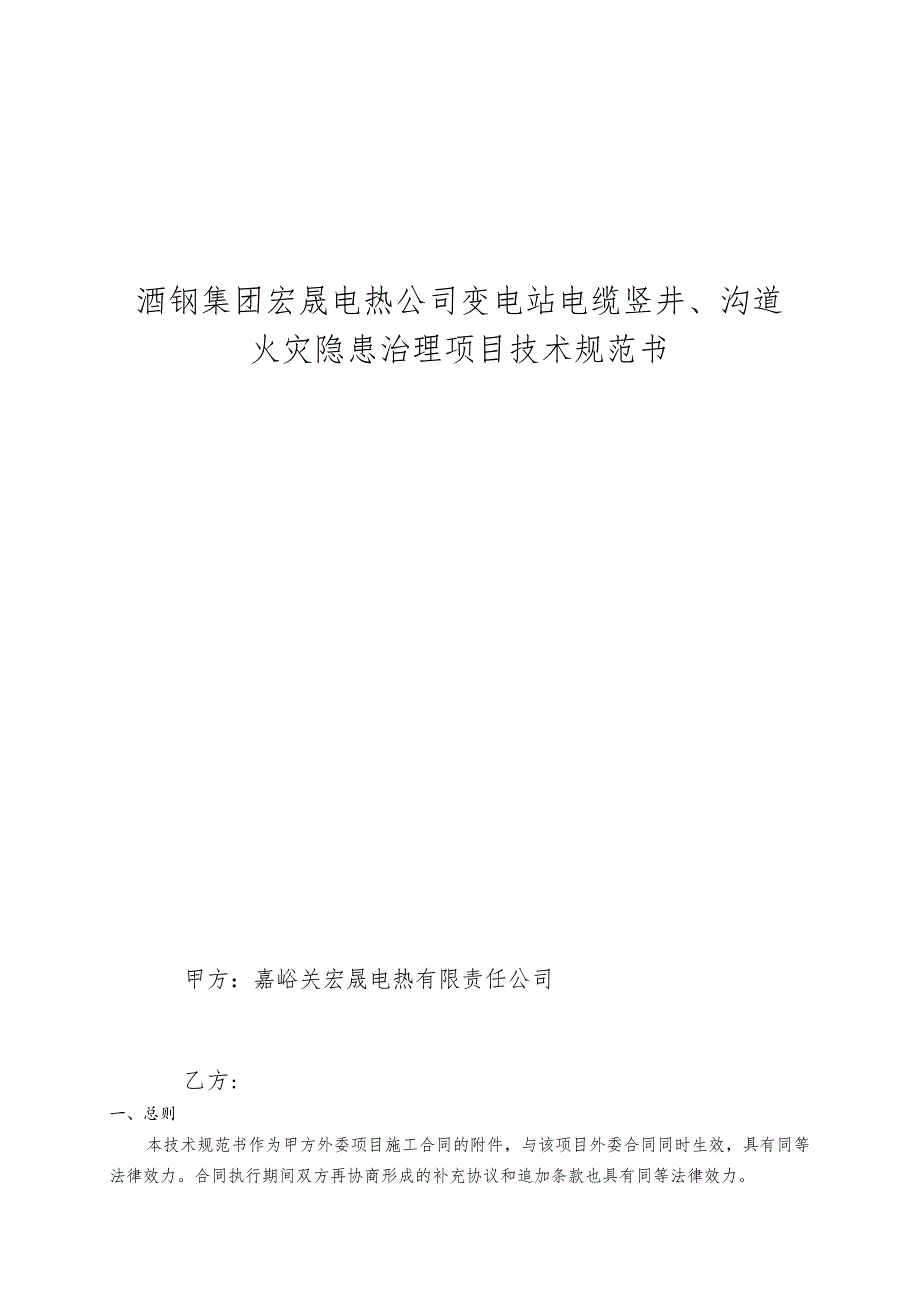

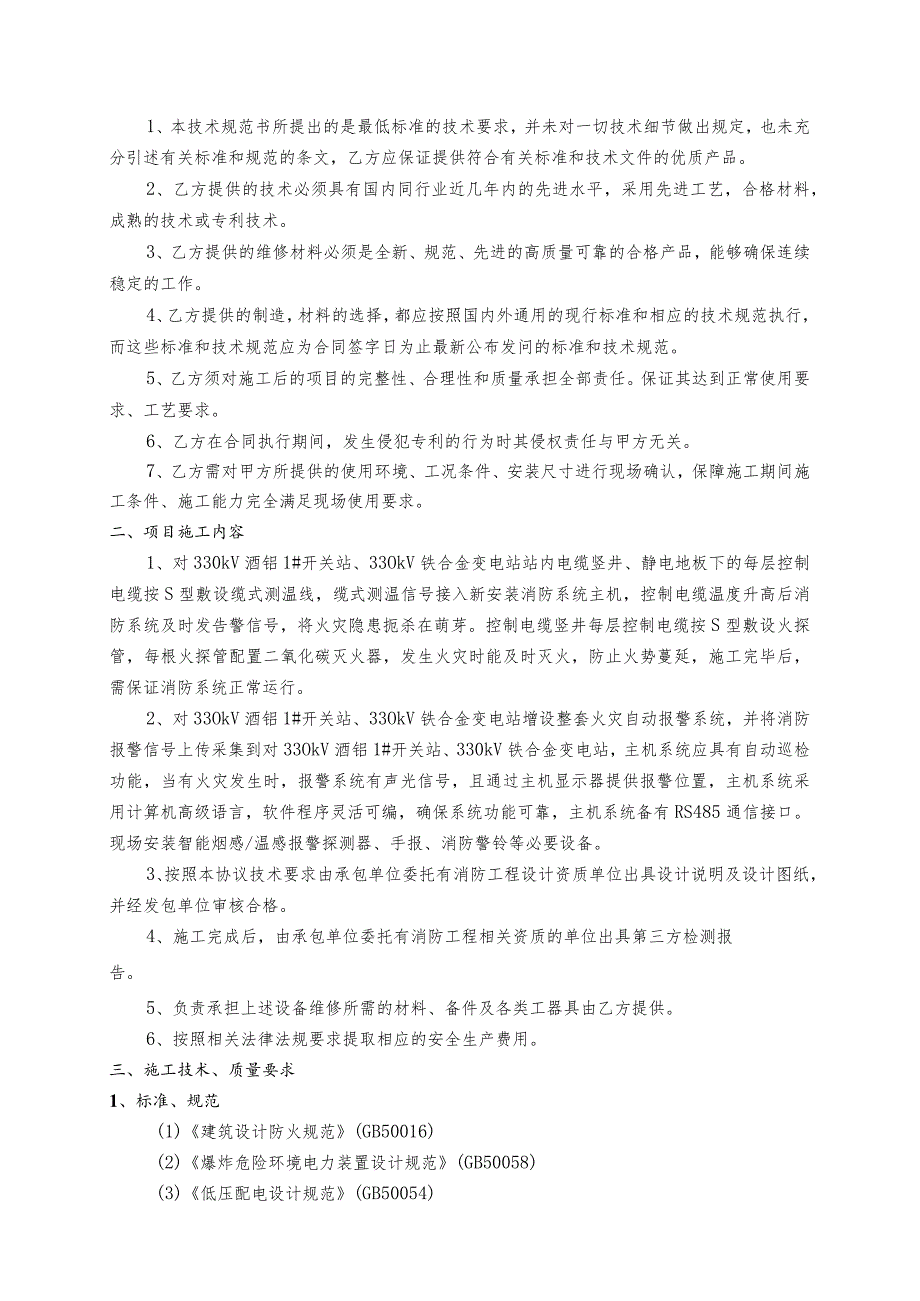

1、酒钢集团宏晟电热公司变电站电缆竖井、沟道火灾隐患治理项目技术规范书甲方：嘉峪关宏晟电热有限责任公司乙方:一、总则本技术规范书作为甲方外委项目施工合同的附件，与该项目外委合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1、本技术规范书所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。2、乙方提供的技术必须具有国内同行业近几年内的先进水平，采用先进工艺，合格材料，成熟的技术或专利技术。3、乙方提供的维修材料必须是全新、规范、先进的高质量可靠的合格产品，能够确保
2、连续稳定的工作。4、乙方提供的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范。5、乙方须对施工后的项目的完整性、合理性和质量承担全部责任。保证其达到正常使用要求、工艺要求。6、乙方在合同执行期间，发生侵犯专利的行为时其侵权责任与甲方无关。7、乙方需对甲方所提供的使用环境、工况条件、安装尺寸进行现场确认，保障施工期间施工条件、施工能力完全满足现场使用要求。二、项目施工内容1、对330kV酒铝1#开关站、33OkV铁合金变电站站内电缆竖井、静电地板下的每层控制电缆按S型敷设缆式测温线，缆式测温信号接入新安装消防
3、系统主机，控制电缆温度升高后消防系统及时发告警信号，将火灾隐患扼杀在萌芽。控制电缆竖井每层控制电缆按S型敷设火探管，每根火探管配置二氧化碳灭火器，发生火灾时能及时灭火，防止火势蔓延，施工完毕后，需保证消防系统正常运行。2、对33OkV酒铝1#开关站、33OkV铁合金变电站增设整套火灾自动报警系统，并将消防报警信号上传采集到对33OkV酒铝1#开关站、330kV铁合金变电站，主机系统应具有自动巡检功能，当有火灾发生时，报警系统有声光信号，且通过主机显示器提供报警位置，主机系统采用计算机高级语言，软件程序灵活可编，确保系统功能可靠，主机系统备有RS485通信接口。现场安装智能烟感/温感报警探测器、

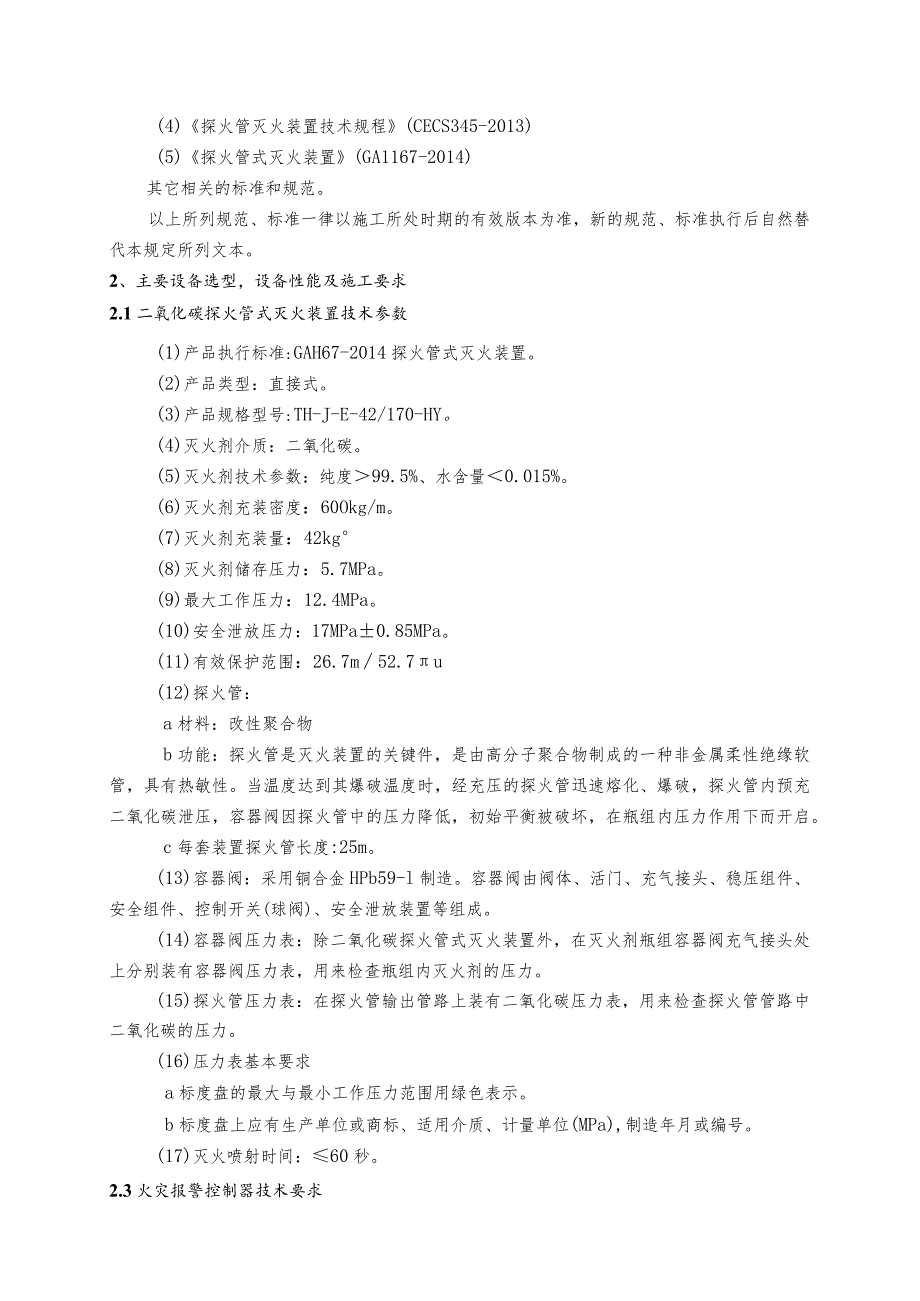

4、手报、消防警铃等必要设备。3、按照本协议技术要求由承包单位委托有消防工程设计资质单位出具设计说明及设计图纸，并经发包单位审核合格。4、施工完成后，由承包单位委托有消防工程相关资质的单位出具第三方检测报告。5、负责承担上述设备维修所需的材料、备件及各类工器具由乙方提供。6、按照相关法律法规要求提取相应的安全生产费用。三、施工技术、质量要求1、标准、规范(1)建筑设计防火规范(GB50016)(2)爆炸危险环境电力装置设计规范(GB50058)(3)低压配电设计规范(GB50054)(4)探火管灭火装置技术规程(CECS345-2013)(5)探火管式灭火装置(GA1167-2014)其它相关的标
5、准和规范。以上所列规范、标准一律以施工所处时期的有效版本为准，新的规范、标准执行后自然替代本规定所列文本。2、主要设备选型，设备性能及施工要求2.1二氧化碳探火管式灭火装置技术参数(1)产品执行标准:GAH67-2014探火管式灭火装置。(2)产品类型：直接式。(3)产品规格型号:TH-J-E-42/170-HY。(4)灭火剂介质：二氧化碳。(5)灭火剂技术参数：纯度99.5%、水含量0.015%。(6)灭火剂充装密度：60Okg/m。(7)灭火剂充装量：42kg(8)灭火剂储存压力：5.7MPa。(9)最大工作压力：12.4MPa。(10)安全泄放压力：17MPa0.85MPa。(11)有效
6、保护范围：26.7m52.7u(12)探火管：a材料：改性聚合物b功能：探火管是灭火装置的关键件，是由高分子聚合物制成的一种非金属柔性绝缘软管，具有热敏性。当温度达到其爆破温度时，经充压的探火管迅速熔化、爆破，探火管内预充二氧化碳泄压，容器阀因探火管中的压力降低，初始平衡被破坏，在瓶组内压力作用下而开启。c每套装置探火管长度:25m。(13)容器阀：采用铜合金HPb59-l制造。容器阀由阀体、活门、充气接头、稳压组件、安全组件、控制开关(球阀)、安全泄放装置等组成。(14)容器阀压力表：除二氧化碳探火管式灭火装置外，在灭火剂瓶组容器阀充气接头处上分别装有容器阀压力表，用来检查瓶组内灭火剂的压力
7、。(15)探火管压力表：在探火管输出管路上装有二氧化碳压力表，用来检查探火管管路中二氧化碳的压力。(16)压力表基本要求a标度盘的最大与最小工作压力范围用绿色表示。b标度盘上应有生产单位或商标、适用介质、计量单位(MPa),制造年月或编号。(17)灭火喷射时间：60秒。2.3火灾报警控制器技术要求(1)火灾报警控制器为柜式结构，外形尺寸为60OnInI*50OnIm*186Omn1。(2)外壳材质为金属。(3)设备容量不小于1500点，具有16个回路，每个回路198个地址点。为集中区域兼容型灾报警控制器(联动型)。(4)具有火灾报警历史事件和信息记录功能，设置40组直接控制输出。(5)具有传输
8、信息功能、监管功能、控制输出延时功能。(6)具有屏蔽功能，能屏蔽部位，火灾声光报警器。(7)通过软件实现控制功能。(8)采用总线通信技术。(9)采用液晶显示器显示信息，液晶点阵式大屏幕汉显，具有多窗口显示功能,并配有打印机。(10)具有100%的现场编程能力，保证能在现场随时构造和定义系统的控制逻辑功能；能对地址、回路或区域通过编程进行屏蔽，满足应用上的需要。(11)能够记录烟雾/温度输出曲线和数据。(12)具有良好的组网能力，网络通讯采用标准通讯接口。(13)具有较强的系统故障自诊断能力。(14)电源要求：a输出电压:DC24V；b输出电流：不小于12A,满足负荷要求；C直流备电容量：主电源
9、断电后系统正常工作不低于8小时，最大负荷状态下工作不低于30分钟；d备用电池：碱性、免维护型。2.3可恢复缆式线型差定温探测器、微机调制器、终端盒技术要求：(1)符合国家标准GB16280-2005线型感温火灾探测器的相关要求。(2)具有定温报警功能，额定报警温度分为85七、105。C两个等级。（3）灵敏度高，最小报警受热长度为1米，最大使用长度为200m。（4）可以监视传感电缆的开路、短路故障。（5）具有火灾报警、故障报警两组独立无源继电器触点输出。（6）传感电缆采用金属屏蔽结构，抗机械损伤、抗电磁干扰能力强。（7）探测器具有报警自动恢复功能。（8）探测器使用环境温度：-1050。（9）传感
10、电缆最高使用环境温度：a报警温度85，C,对应最高使用环境温度6（C;b报警温度105,对应最高使用环境温度75。（10）工作电压：DC24V20%（三）静态监视电流：20mAo（12）报警状态电流：30mAo（13）继电器触点容量：1A24VDC,O.3A220VACo2.4具体改造设备规格及数量:序号设备（材料）名称规格型号单位数量备注设备名称1二氧化碳探火管式灭火装置（探火管及相关配件）TH-J-E-42/170-HY套402壁挂式火灾自动报警装置/.套.2原则上与原站所主机品牌保持一致二材料表1缆式测温线米3100与安装主机保持一致2微机调制器台30与安装主机保持一致3终端盒个.50与
11、安装主机保持一致4施工耗材项若干四、工期及质量要求1、工期要求：合同签订之日起至2024年12月30日,协议签订后立即执行。2、质量要求：变电站电缆竖井、沟道火灾隐患治理时需加装的备件、材料必须是正规厂家生产，经验收合格后方可使用，且能保证火灾自动报警系统正常运行。五、质量标准或验收标准1、承包人应按现行的国家施工验收质量评定标准和安全规程进行施工。合同期内不发生人员伤亡事故、不发生人员责任性设备损坏事故、不发生火灾事故、重大交通事故，不发生环境污染事故、不发生因承包人原因导致的电网事故，为本合同提供的维修服务，满足发包人事前向承包人提供的所有技术规范和技术要求。2、承包人应认真按照标准、规范
12、以及发包人依据合同发出的指令组织检修工作,随时接受发包人代表的检查、检验，承包人应为该检查检验提供便利条件，并按照发包人代表的要求返工、修改并承担费用。3、承包人在施工时应严格遵守发包人有关安全生产及文明生产的要求，做到文明施工、检修区域现场、设备整洁有序、安全施工，保证人员及设备的安全，服从发包人安监人员的监督检查，并签订安全协议。4、本项目保证合同履约率100%,各系统、设备无泄漏、无遗留缺陷，竣工资料符合技术档案规定，真实齐全规范。5、改造后如因承包人承修项目检修质量问题引起的缺陷，则扣除合同总价的5%。6、改造后相关技术指标同等条件下比升级前差或超出运行技术规程规定的要求（简称整体验收
13、质量未达标）则每个未达标技术指标，考核合同总价的2%,直至扣完为止。7、改造后承包人应全程派出现场服务人员，处理现场发生的有关质量、技术问题，免费派人进行跟踪维修至设备正常运行。8、对达不到上述质量标准的，发包人将按照本合同技术规范书中所列的考核办法进行考核，考核金额从合同款中扣除。9、承包人按合同要求完成该项目设备维修及技术服务工作，质保期间出现任何质量问题承包人均无偿提供技术支持、远程协助服务，质保期过后设备使用和维护承包人仍然无偿提供技术支持。六、质保期：质量保证期限：自设备验收合格之日起12个月为质量保证期，期间设备的维护、故障处理均由乙方负责。七、考核条款1、发包人负责工程全过程的检
14、查和检验，对承包人不按规定或达不到标准时及时进行纠正，直至责令返工。由此而造成上级机关检查罚款时，承包人承担全部罚款责任。2、承包人应按国家、行业及酒钢宏晟电热公司安全规程进行施工。如果出现质量问题，发包人将比照酒钢集团公司、酒钢集团宏晟电热公司的相关规章制度，对承包人进行考核。发包人、承包人双方因质量标准不统一时，按高一级的标准执行或协商解决。3、外委项目质量文明协议考核条款序号考核项目考核额度序号考核项目考核额度1项目经理不服从发包人工作安排或不执行发包人相关管理制度及要求出现两次或以上，发包人有权以书面形式通知该检修单位总部，撤换该项目经理，新项目经理必须经过发包人审查同意后方可上任，此
15、间检修单位必须按合同要求做好本标段范围内各项工作。扣2000元/次2未按发包人要求或投标文件或合同中用于本项目技术人员与实际不符，而影响设备安装或调试处理1、无论以何种理由不进行缺陷处理，扣1000元/次；2、未按发包人要求或投标文件或合同中用于本项目技术人员与实际不符，每发现1个2000元/次人；主要专业技术人员替换或调配必须经发包人认可批准，如未执行批准，每发现1次扣2000元/次.人。3发包人安排的工作（合同范围内）拒不执行扣2000元/次4安装、调试期间，承包人负责人做到24小时开机，确保联系畅通，遇有现场紧急事项，按发包人要求时间到厂，因承包人不能满足要求每次扣100O元，因人员不到位导致事件扩大，每次扣5000元；5现场施工未按照检修工艺、标准进行施工、野蛮作业每次扣5000元6安装调试期间造成机组跳闸或设备损坏扣除工程款总价的50%7造成人员
