1、排水工程施工图设计说明一、设计依据U任务依据1.1.1 本项目设计合同1.2 设计规范、标准1.2.1 室外排水设计规范(GB500142021)1.2.2 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.3 给水排水工程管道结构设计规范(GB503322002)1.2.4 城市工程管线综合规划规范(GB502892016)1.2.5 给水排水管道工程施工及验收规范(GB50268-2008)1.2.6 市政排水管道工程及附属设施(06MS201)1.2.7 埋地塑料排水管道施工(06MS201-2)1.2.8 埋地排水用钢带增强聚乙烯(PE)螺旋波纹管(CJZT225-20
2、11)1.2.9 埋地排水用钢带增强聚乙烯螺旋波纹管管道工程技术规程(CECS-223-2007)1.2.10 室外给水排水和燃气热力工程抗震设计规范(GB500322003)1.3 设计基础资料、工程资料1.3.1 该片区1:1000测量图及地勘资料二、工程概况1、项目名称项目名称：王泗镇营东街、营南街雨污管网病害治理及基础设施改造提升工程项目位置：四川省成都市大邑县王泗镇2、概况本工程为王泗镇营东街、营南街雨污管网病害治理及基础设施改造提升工程，为新建雨污水管网，新建雨水管网主管长度为：580m,雨水支管长度为：224m,雨水主管管径为DN500,雨水支管管径为DN315；污水主管长度为：
3、1029m,污水支管长度为：46m,污水主管管径为DN500,支管管径为DN315,本项目污水管网采用HDPE钢带管增强聚乙烯螺旋波纹管(管材粗糙系数0.009),管道环刚度均采用SN12.5,C20混凝土半包管。其中既有市政雨水检查井至Y04雨水主管埋深不足，该段雨水主管与支管采用C2U混凝土满包管进行加强，包管厚度为20cm,该段南水主管长度为145m,支管长度60m。街坊支管采用DNnOUPVC管就近接入拟建雨污水管网检查井内，总长度暂定为300m,覆土深度20.5m。本次设计雨水管网主要服务拟改建道路，将道路内雨水收集并集中排入既有市政雨水管网；雨水管网主管沿拟改建道路右侧设置。本次设

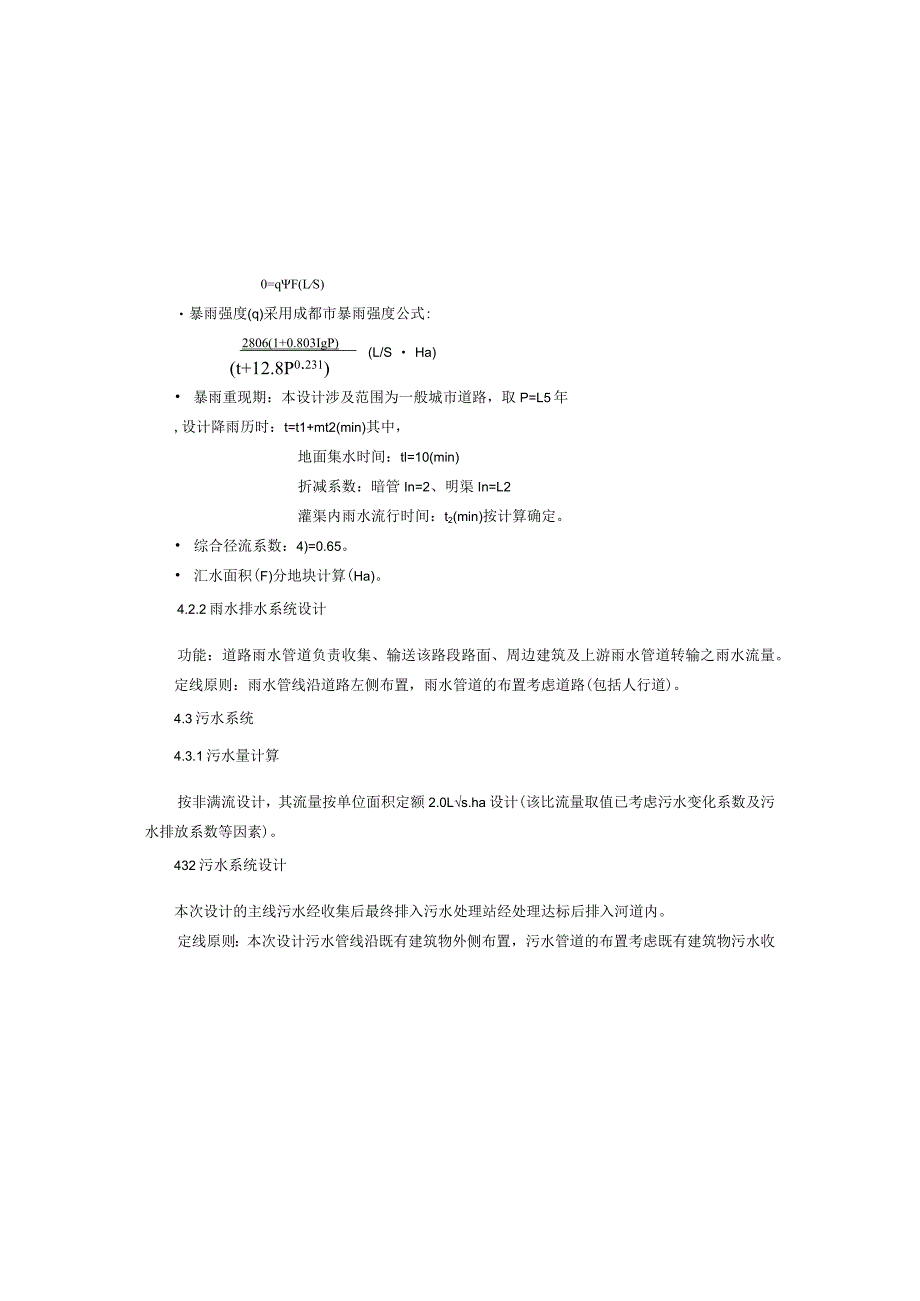

4、计污水管网主要服务拟建管网沿线建筑群，将管网沿线建筑群污水集中排入既有市政污水管网；污水管网管径按沿线建筑群排污能力及与业主沟通商议确定。污水检查井埋深按既有建筑物污水排出管埋深确定；污水管网主管沿拟改建道路两侧设置。三、设计原则3.1 排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。0=qF(LS)暴雨强度(q)采用成都市暴雨强度公式:(L/S Ha)2806(1+0.803IgP)(t+12.8P0231) 暴雨重现期：本设计涉及范围为一般城市道路，取P=L5年,设计降雨历时：t=t1
5、+mt2(min)其中，地面集水时间：tl=10(min)折减系数：暗管In=2、明渠In=L2灌渠内雨水流行时间：t2(min)按计算确定。 综合径流系数：4)=0.65。 汇水面积(F)分地块计算(Ha)。4.2.2雨水排水系统设计功能：道路雨水管道负责收集、输送该路段路面、周边建筑及上游雨水管道转输之雨水流量。定线原则：雨水管线沿道路左侧布置，雨水管道的布置考虑道路(包括人行道)。4.3污水系统4.3.1污水量计算按非满流设计，其流量按单位面积定额2.0Ls.ha设计(该比流量取值已考虑污水变化系数及污水排放系数等因素)。432污水系统设计本次设计的主线污水经收集后最终排入污水处理站经处
6、理达标后排入河道内。定线原则：本次设计污水管线沿既有建筑物外侧布置，污水管道的布置考虑既有建筑物污水收集的便利性。管道排向起点为韩场镇学校，沿建筑群外侧至既有污水处理站外。3.2 新建排水管网充分考虑区域排水现状及地块的建设情况，结合地块建设规划,在排水管道断面、平面布置、高程布置上适应能力的需要和接入的可能性、便利性。3.3 排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。3.4 排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。四、工程设计说明4.1
7、 设计标准及基本参数4.1.1 排水体制根据规划，本工雨水管网程道路雨水收集后排入既有市政雨水管网；本工程污水管网将年检管网沿线建筑群污水收集后排入既有污水管网。4.1.2 设计规模雨水量计算按成都市暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数。4.1.3 基本参数(1)最大设计流速：塑料管道VmaX=5m/s；(2)最小流速：雨水按满流设计，Vmin=0.75ms(3)最小管径与最小设计坡度：本工程市政排水管最小管径控制在DN400,相应的最小设计坡度按满足规范要求的最小设计流速为准。(4)本工程排水管道尽量采用管顶平接，局部排水条件较差处采用管底
8、或管中平接。4.2 雨水系统4.2.1 雨水量计算雨水设计流量公式：管材采用承插橡胶圈密封连接，应满足下列要求：将待连接两根管材接口对齐对靠并尽可能同轴，在管材椭圆度较大时尽可能使两根管材端口长短轴对应；使用支撑机具将承插橡胶圈密封敷设于两根管材连接处内壁上，承插橡胶圈密封搭接口及接线柱应位于管材上方，承插头宽度方向上的中心线应尽可能与两管端对接线在同一垂直面上：在承插橡胶圈密封搭接处，用仿形热熔片将空隙填充：打开支撑机具将承插橡胶圈密封撑圆并均匀压紧贴合在管材内壁上，机具的所有压板均应整齐无遗漏的覆盖压合在承插头上；管材的承插橡胶圈密封连接一般由管材厂家提供技术及机具支持，进行现场指导，直到
9、工程验收合格。4.6检查井及其它构筑物4.6.1 检查井4.6.1.1 管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。在绿化带内检查井盖高出地面10cm。461.2检查井一律按无地下水情况处理。井盖面应有“雨、污”标志，施工时不得错盖。采用球墨铸铁重型成品井盖、盖座及踏步。应满足检查井盖GB/T23858-2OO9的要求：绿化带、人行道等禁止机动车驶入的区域选用A15类型井盖：人行道、非机动车道、小车停车场及地下停车场采用B125类型井盖；住宅小区、背街小巷、仅有轻型机动车或小车行驶的区域，道路两边路缘石开始0.5m以内的区域选用C250类型井盖；城市主路、
10、公路、高等级公路、高速公路等区域采用D400类型井盖。承载能力应符合标准的规定，宜采用具有防盗功能的井盖，检查井盖应选择有加劲肋的产品，井盖通过加劲肋臂卡锁在井盖座限位卡槽内以防止井盖跳离及转动。污水盖座上应有“污水”标识，都应标注建成年代。对于道路车道范围内检查井井圈周围路面均进行加强，具体做法见现制图。检查井塑钢踏步技术要求采用井盖及踏步06MS201-6第16页中塑钢踏步(TG),施工时参照06MS201-6第17页中铸铁及塑钢踏步安装图。4.4 水力计算控制管段水力计算如下表所示，非控制管段实际过流能力均大于控制管段。水力计算表：管段编号服务面积(ha)设计流量(ls)管径(mm)坡度
11、过流能力(ls)流速(ms)充满度WOl152.064.12D6003.00%o206.80.80.16谭16W271.402.81)6003.00%o206.80.80.164.5 管材、基础和接口为保证本项目按期投入使用，工期紧张，同时为保证工程施工质量，争取必须的工程施工时间，所以本次设计均采用HDPE钢带管增强聚乙烯螺旋波纹管(管材粗糙系数0.009),管道环刚度均采用SN12.5,C25混凝土半包管。管道及构筑物地基承载力不小于0IOMpa,刚性基础管道地基承载力不小于0.12Mpao沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于95%o管道质量必须满足中华人
12、民共和国城镇建设行业标准埋地排水用钢带增强聚乙烯(PE)螺旋波纹管(CJ/T225-2011)。管道卡箍式冲性连接所用的橡胶套、发泡橡胶板、不锈钢套，应由排水管道生产厂配套供应，并应符合下列要求：弹性橡胶套其性能应符合现行行业标准橡胶密封件给排水管及污水管道用接口密封圈材料规范HG/T3091的规定；不锈钢材料应符合现行国家标准不锈钢冷轧钢板和钢带GB/T328O标准的规定：橡胶套、发泡橡胶板、不锈钢套的外观应光滑平整，不得有卷褶、破损等缺陷。钢带增强聚乙烯(PE)螺旋波纹管承插橡胶圈密封连接所用的承插橡胶圈密封，其性能应能满足使用要求。管道基础采用C25混凝土半包管。2、 同一单元的构筑物不
13、应设置在性质截然不同的地基土上，当不可避免时应采取有效措施避免震陷导致的结构损害，可加设垫褥等反方。3、 当构筑物基地受力层内存在液化、软弱黏性或严重不均匀土层时，虽经地基处理，仍应采取措施加强基础的整体性和刚度。4、 排水管道应选用柔性接口。5、 管道与构筑物、设备的连接处，应配备柔性构造措施。六、管道施工6.1 管道放线本工程排水管道放线均按设计管线位置严格放线。6.2 现场复核本工程上下游管线必须接顺。设计要求在施工放线时首先复核上下游现状管渠、接纳水体等的位置、标高、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研究处理。6.3 沟槽开挖管道及构筑物沟槽开挖边坡应有一定的坡度以保
14、证施工安全。在普通路段沟槽开挖边坡最陡值根据不同土质按1：0.251.5控制，具体放坡比例需在施工组织方案中详细论证。对于填方地段，须在填方进行至管顶标高Im以上后方可开挖管道沟槽，填方应按道路路基要求进行。在施工时应采取相应的排水措施进行排水以保证沟槽开挖的安全。施工排水应符合给水排水管道工程施工及验收规范(GB50268-2008)的要求。6.4 地基处理要求6.4.1 管道基础初步处理意见对于管道基础承载力不足的一般情况，需超挖60Cm后换用砂砾石PI填；如基础461.3一般雨水检查井采用标准井，按国标20S515-39页实施；一般污水检查井采用标准井，按国标20S515-44页实施。4
15、.6.2雨水口4.6.2.1雨水口在有路沿的道路上，采用偏沟式雨水口，其它采用平地式雨水口。如采用复合材料雨水篦，复合材料雨水篦的规格和质量要求参照聚合物基复合材料水算(CJ212-2005)执行。单篦雨水口泄水能力要求不应低于15Ls,双篦雨水口泄水能力要求不应低于25Lso462.2雨水口支管采用d315,i0.01,雨水进水井采用国标06MS201-8施工。4.6.2.3在道路最低点和道路交叉口位置必须设置雨水口，雨水口位置要安装正确，雨水算顶部与其相接的道路路面低0.52cm,并应与道路路面平顺连接。在新增加道路开口位置，须将雨水口作相应调整，雨水口与预留支管之间的关系见雨水支管与雨水口关系图。道路竖曲线最低点及道路交叉口附近的雨水口，在实施时应调整至实际路面的最低点，以保证有效收水。排水系统检查井应安装防坠落装置，防坠落装置设计为在井口上打六到八枚膨胀螺丝，然后将防坠落网用可开口的金属环连上，防坠落网为聚乙烯材质，应承受300公斤的重量，有效使用期应达四年以上。五、抗震要求根据建筑抗震设计规范(GB50011-2010,
