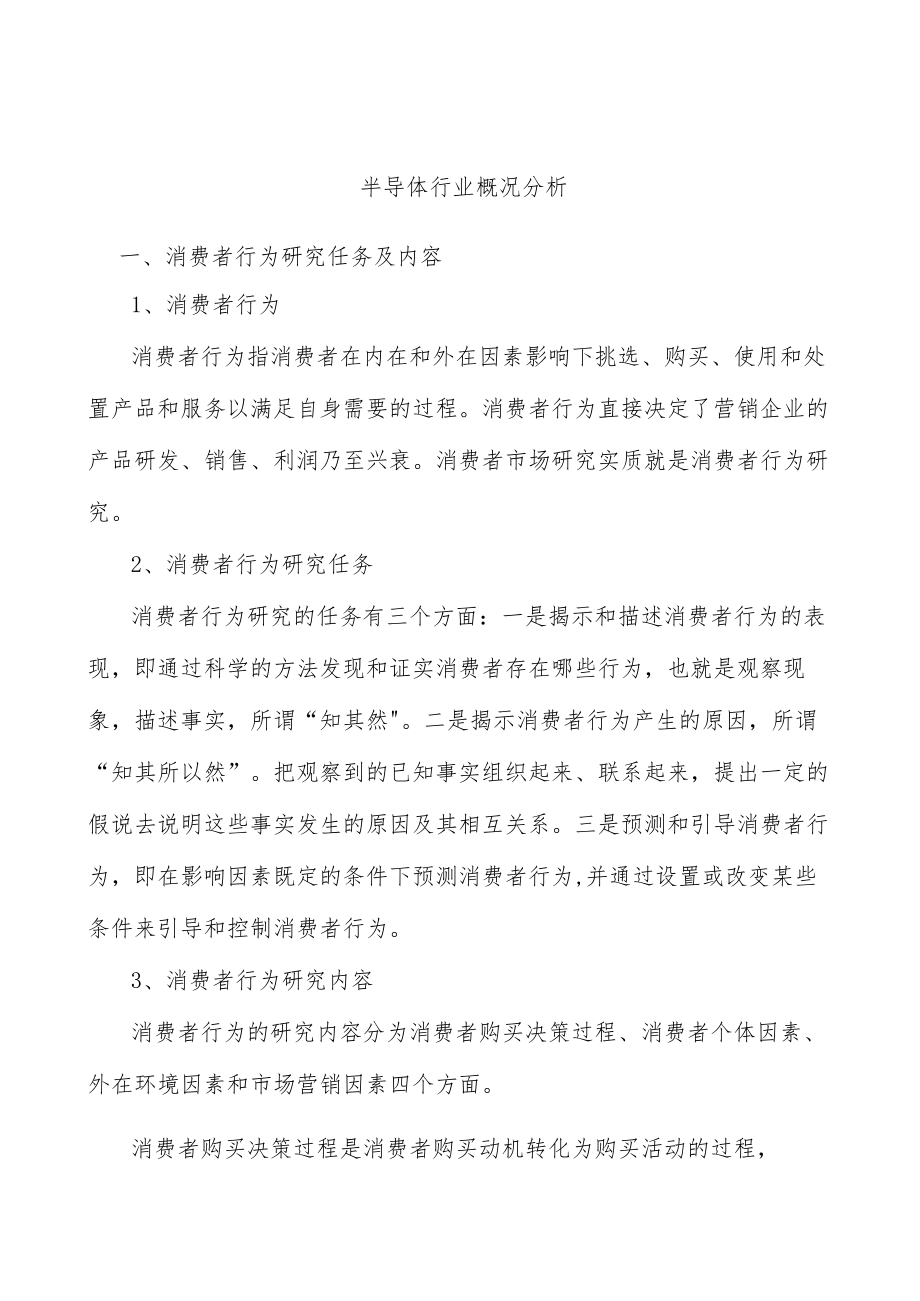

1、半导体行业概况分析一、消费者行为研究任务及内容1、消费者行为消费者行为指消费者在内在和外在因素影响下挑选、购买、使用和处置产品和服务以满足自身需要的过程。消费者行为直接决定了营销企业的产品研发、销售、利润乃至兴衰。消费者市场研究实质就是消费者行为研究。2、消费者行为研究任务消费者行为研究的任务有三个方面：一是揭示和描述消费者行为的表现，即通过科学的方法发现和证实消费者存在哪些行为，也就是观察现象，描述事实，所谓“知其然。二是揭示消费者行为产生的原因，所谓“知其所以然”。把观察到的已知事实组织起来、联系起来，提出一定的假说去说明这些事实发生的原因及其相互关系。三是预测和引导消费者行为，即在影响因
2、素既定的条件下预测消费者行为,并通过设置或改变某些条件来引导和控制消费者行为。3、消费者行为研究内容消费者行为的研究内容分为消费者购买决策过程、消费者个体因素、外在环境因素和市场营销因素四个方面。消费者购买决策过程是消费者购买动机转化为购买活动的过程，分为确认问题、信息收集、产品评价、购买决策和购后行为五个阶段。个体因素指消费者自身存在的影响消费行为的各类因素，包括心理因素、生理因素、经济因素和生活方式等。外在环境因素指消费者外部世界中所有能对环境产生影响的物质和社会要素的总和。市场营销因素指企业在市场营销活动中可以控制的各类因素。市场营销因素通过个体因素和环境因素作用于消费者，又受到个体因素
3、和环境因素的影响。本书其他章节主要内容就是市场营销因素对消费者行为的影响，所以本章不展开这部分内容。二、以上四类因素中，“消费者购买决策过程”即为消费者行为，其他三类因素为消费者行为的影响因素。因此，消费者行为学的研究内容又可以分为消费者行为和消费者行为影响因素两大类。半导体封测行业市场情况1、封装测试行业发展情况封装环节是半导体封装和测试过程的主要环节。其功能主要包括两方面：首要功能是电学互联，通过金属Pin赋予芯片电学互联特性,便于后续连接到PCB板上实现系统电路功能；另一功能是芯片保护，主要是对脆弱的裸片进行热扩散保护以及机械、电磁静电保护等。（1）分立器件封测发展情况自二十世纪七十年代
4、以来，分立器件封装形式由通孔插装型封装逐步向表面贴装型封装方向发展，主要封装系列包括：TO系列、SOT/SOD系列、QFN/DFN系列等，封装产品类型呈现多样化，封装技术朝着小型化、高功率密度方向发展。从封测技术看，分立器件逐步向尺寸更小、功率密度更高的方向发展，呈现成熟封装占主流，新型封装快速增长的局面。分立器件封装测试从通孔插装技术开始适用于封装普通二极管和三极管，由于其封装技术成熟和产品质量稳定性特征，至今较多分立器件产品仍采用该技术进行封装。随着封装技术进步和下游市场对于小型化产品需求增长，表面贴片封装成为分立器件封装主流技术，该技术在减少封装尺寸的同时，也能够有效解决散热等难题。以S
5、OT、SoP等系列为代表的贴片式封装及其互连技术仍是当前最广泛使用的微电子封装技术。同时TO、SOT、SOP等封装形式也在不断与新的封装工艺技术相结合，在封装技术含量及工艺要求等方面持续提升，具备一定先进性。随着大电流、高电压等应用场景需求增长，功率器件产品需求持续旺盛，应用了Clipbond等技术的TO封装系列能够更好的满足市场对大电流、高电压等功率器件的要求，在工业控制、新能源汽车等领域广泛得到应用；应用高密度框架等封装技术的SOT封装系列能够更好地满足市场对于高密度、小型化产品需求，广泛应用于智能家居、消费类电子等领域；利用系统级封装技术的SOP封装可以实现多芯片合封，将不同芯片集成在一
6、起，实现一颗芯片多种不同功能，能够大幅提升半导体器件的性能和有效降低产品尺寸。新型芯片级贴片封装目前已成为分立器件领域的先进封装形式。新型芯片级贴片封装（如QFN/DFN、PDFN系列），因其具有更小的封装尺寸，芯片面积与封装面积达到理想的LLl4,甚至更小，具备更好的电气性能及更低的封装成本，大多数消费类电子产品已开始使用这类封装类型，其市场份额快速增长。（2）集成电路封测发展情况自二十世纪九十年代以来，集成电路封装技术发展迅速。随着电子产品朝向小型化与多功能的发展，根据芯片结构需求发展出了不同的单项或者混合应用技术，后又在传统技术的基础上衍生出更高级的先进封装技术来满足下游领域的发展需求。
7、按照封装结构分类，集成电路封装经历了从金属圆形封装（TO）.双列直插封装（DIP）、塑料有引线片式载体（PLCC）,四边引线扁平封装（QFP）,针栅阵列（PGA）、球栅阵列（BGA）、芯片尺寸封装（CSP）、多芯片组件（MCM）到系统级封装（SIP）的发展历程。其中,DIP是最通用型的插装型封装，引脚从封装两侧引出，常用于传统集成电路；PQFP（塑料方块平面封装）封装工艺则因其实现了芯片引脚之间距离小，管脚细，常用于大规模或超大规模集成电路(引脚数超过100)的封装；TQFP(薄塑封四角扁平封装)封装工艺则有效利用空间,大大缩小了高度和体积，适用于对散热有较高要求的集成电路产品。不同的封装结构
8、满足了现代多样化电子产品的需求。另外，按照连接方式分类，集成电路封装经历了从引线键合(WB).载带自动键合(TAB)、倒装芯片键合(FlipChip)到硅通孔(TSV)的技术迭代；按照装配方式分类则经历了从通孔插装(THT)、表面组装(SMT)到直接安装(DCA)的技术发展。集成电路封装测试行业代表了半导体封装测试行业发展的技术方向，目前封测行业正在经历从传统封装(DIP、SOT、SOP等)向先进封装的转型。先进封装技术主要有两种技术路径：一种是减小封装体积,使其接近芯片本身的大小，这一技术路径统称为晶圆级芯片封装(WLCSP),包括扇入型封装(Fan-In)、扇出型封装(Fan-Out)、倒
9、装(FlipChip)等；另一种封装技术是将多个裸片封装在一起，提高整个模组的集成度，这一技术路径叫做系统级封装(SIP),SIPX艺是将不同功能的芯片集成在一个封装模块里，大大提高了芯片的集成度。先进封装相比传统封装，能够保证更高性能的芯片连接以及更低的功耗。国内一流封测厂商均将重点放在集成电路封测技术研发上,目前已掌握多项先进封装技术；国内具有一定规模的封测厂商也已积极参与，在传统封装技术积累的基础上，不断加大研发投入力度，积极探索先进封装技术。2、半导体封测行业市场发展情况全球半导体封装测试行业在经历2015年和2016年短暂回落后，2017年首次超过530亿美元，2018年、2019年
10、实现稳步增长。2020年以来国内半导体产业迎来加速增长阶段，智能家居、5G通讯网络以及数码产品等需求不断增长，叠加疫情导致的全球半导体供应链失衡,国内集成电路产业迎来快速发展阶段，国内集成电路产业加速增长。从封测市场结构看，半导体封测行业主要以集成电路封测为主，封测市场数据主要以集成电路封测为主要统计口径。据中国半导体行业协会统计，2020年中国集成电路产业销售额为8,848亿元，较去年同期增长17%,其中集成电路设计业销售额为3,778.4亿元，较去年同期增长23.3%；制造业销售额为2,560.1亿元，较去年同期增长19.1%；封装测试业销售额2,509.5亿元，较去年同期增长6.8%。2
11、021年1-6月中国集成电路产业销售额为4,102.9亿元，同比增长15.9%,其中，集成电路设计业同比增长18.5%,销售额为1,766.4亿元；集成电路制造业同比增长21.3%,销售额1,171.8亿元；集成电路封装测试业同比增长7.6%,销售额为1,164.7亿元。国内封测市场不断扩容，未来五年有望实现两位数以上增长。随着消费类电子、汽车电子、安防、网络通信市场需求增长，我国封测市场规模不断增长。据新材料在线数据显示，预计2021-2025年中国半导体封测市场规模从2,900亿元增长至4,900亿元，年复合增长率达14.01%o未来随着下游市场应用需求增长和封装技术的不断进步，中国半导体
12、封装测试行业未来市场广阔。国内封测行业市场蓬勃发展，多层次竞争格局已形成。根据芯思想统计数据显示，2021年中国大陆厂商长电科技、通富微电和华天科技跻身全球封测厂商前十，以长电科技、通富微电和华天科技为代表的国内龙头封测厂商在数字电路、模拟电路等多领域与日月光、安靠科技等国际封测企业开展竞争。3、半导体封测技术未来发展趋势（1）分立器件封测技术未来发展趋势材料变革驱动封装技术发展。分立器件的发展离不开新材料、新工艺的不断研究与创新。随着第三代半导体材料碳化硅（SiC）、氮化钱（GaN）等在半导体行业应用，对封装技术带来新的挑战。为了提高分立器件的成品率和可靠性，分立器件封测企业正在为新产品研发
13、更先进的封装工艺及封装技术。功率器件封装技术不断进步。功率器件技术含量较高，在一定程度上能代表分立器件封测行业的技术发展趋势。为提高功率密度和优化电源转化，分立器件封测需在器件和模块两个层面实现技术突破，进而提高产品的性能和使用寿命。传统引线键合技术带来的虚焊、导通内阻高等问题逐步被球键合和楔键合等键合方式所解决。以烧结银焊接技术为代表的功率器件封装技术是行业追逐的热点，该技术是目前最适合宽禁带半导体模块封装的界面连接技术之一，是碳化硅等宽禁带半导体模块封装中的关键技术，市场需求巨大，能够更好地实现高功率密度封装。此外，以Clipbond为代表的分立器件封装工艺能够提高电流承载能力、提升器件板
14、级可靠性、有效降低器件热阻、提高封装效率，已成为华润微等国内主要厂商在功率器件封装领域掌握的主要技术。小型化、模块化封装是当前分立器件封装技术发展的主要方向。随着5G网络、物联网等新兴领域的发展，分立器件呈现小型化、组装模块化和功能系统化的发展趋势，这对封测技术提出了更高要求，如尺寸和成本的限制、大批量生产和自动装配能力。此外，下游市场可穿戴设备等电子产品小型化需求的增长，也对分立器件封装技术提出了新要求。（2）集成电路封测技术未来发展趋势传统封装技术仍然占据集成电路封测领域主要市场。根据中国半导体封装测试产业调研报告（2020年版）数据显示，国内封装测试企业在先进封装产品市场己占有一定比例，
15、约占总销售额的35%；现阶段我国集成电路封装市场中，DIP、SOP、QFP.SOT等传统封装仍占据我国市场的主体，约占70%以上的封装市场份额；BGA、CSP、WLCSP.3D堆叠等高附加值封装技术占比较小，占总产量约20%5。同时，传统封装技术正在根据市场需求和新技术的应用，不断开展革新，逐步形成具备先进性的封装技术。先进封装是集成电路封装技术的重要发展方向。随着智能移动终端、5G网络、物联网、新能源汽车、大数据、人工智能、可穿戴设备等新兴行业的发展，为适应市场对小型化、低功耗、高集成产品的需求，全球先进封装市场不断扩容，FIiPChip、IP、BumpingMEMSFan-out等先进封装
16、技术持续革新。三、分立器件行业概况半导体分立器件是半导体产业的基础及核心领域之一，其具有应用领域广阔、高成品率、特殊器件不可替代等特性。从市场需求看，分立器件受益于物联网、可穿戴设备、智能家居、健康护理、安防电子、新能源汽车、智能电网、5G通信射频等市场的发展，具有较大的发展前景；从分立器件原材料看，随着氮化钱和碳化硅等第三代半导体材料的应用，半导体分立器件市场逐步向高端应用市场推进。随着我国分立器件企业产品技术的不断提升，国内的终端应用客户也更加趋向于实施国产化采购，给国内半导体分立器件企业带来更多的发展机遇。根据中国半导体行业协会发布的中国半导体行业发展状况报告（2021年版）显示，2019年中国半导体分立器件销售2,772.30亿元，2020年中国半导体分立器件销售2,966.30亿元，预计2023年分立器件销售将达到4,428亿元。2020年中国二极管市场规模将触底，市场规模达13.07亿美元，随着5G
