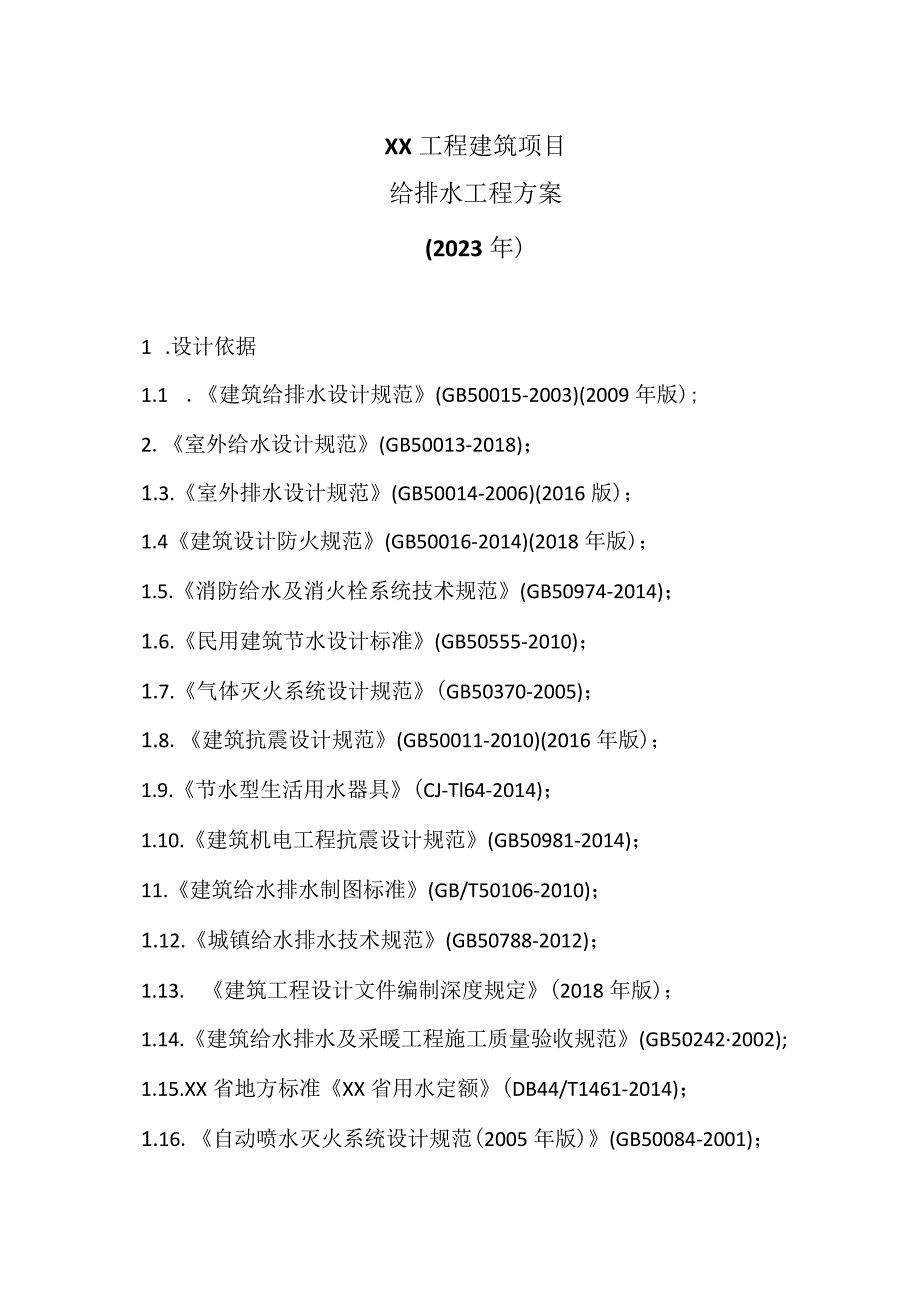

1、XX工程建筑项目给排水工程方案(2023年)1 .设计依据1.1 .建筑给排水设计规范(GB50015-2003)(2009年版);2.室外给水设计规范(GB50013-2018)；1.3.室外排水设计规范(GB50014-2006)(2016版)；1.4建筑设计防火规范(GB50016-2014)(2018年版)；1.5.消防给水及消火栓系统技术规范(GB50974-2014)；1.6.民用建筑节水设计标准(GB50555-2010)；1.7.气体灭火系统设计规范(GB50370-2005)；1.8.建筑抗震设计规范(GB50011-2010)(2016年版)；1.9.节水型生活用水器具(C
2、J-Tl64-2014)；1.10.建筑机电工程抗震设计规范(GB50981-2014)；11.建筑给水排水制图标准(GB/T50106-2010)；1.12.城镇给水排水技术规范(GB50788-2012)；1.13. 建筑工程设计文件编制深度规定(2018年版)；1.14.建筑给水排水及采暖工程施工质量验收规范(GB502422002);1.15.XX省地方标准XX省用水定额(DB44/T1461-2014)；1.16.自动喷水灭火系统设计规范(2005年版)(GB50084-2001)；1.17.建筑灭火器配置设计规范(GB50140-2005)；118.满足消防及人防部门要求，符合规范
3、、法规、标准。1.19.优化设计，使消防系统的分区安全、合理，给水系统分区合理节能。1 .20.满足市政及环保等相关部门的要求，雨、污水分流，污废水处理后排放。1.21. 运用新技术、新材料，设备选型适用、经济。2 .水源本项目建设范围内给排水条件缺乏，需重新新建给排水工程；项目采用市政自来水作为用水水源（含园区用水、消防用水、绿化用水及冲洗用水），地块周边以市政XX的给水管网，项目从市政道路的市政管网引给水管至本园区室外消防环状管网，以确保园区及消防用水安全。3 .给水工程3.21. 水源拟建产业园生活及消防水源为城市自来水。3.22. 设计规范3.22.1 本工程水源为城市市政自来水。本工

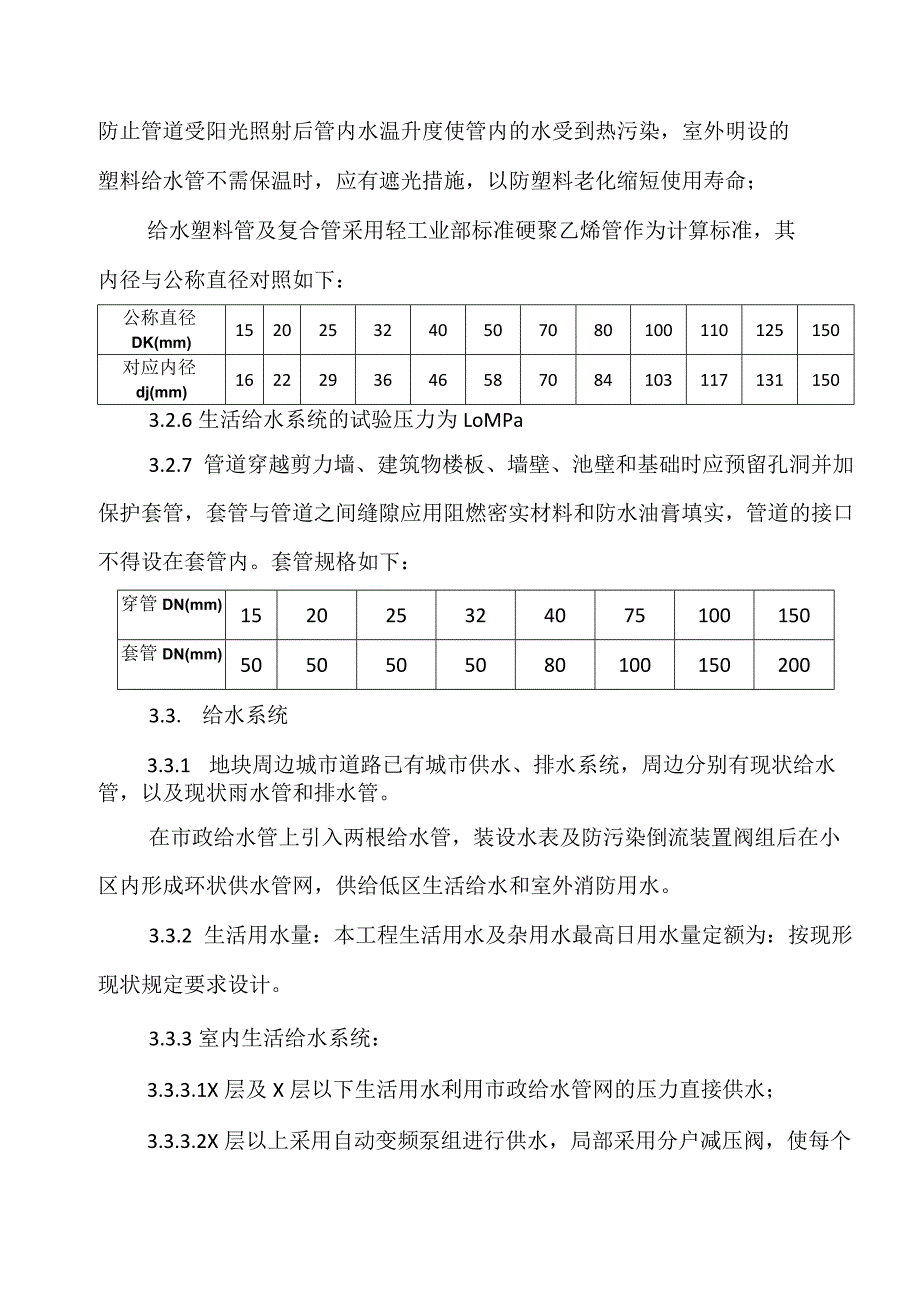

4、程由市政管网直供。3.22.2 建筑内部给水管管材选用：锥螺纹接口薄壁不锈钢给水管，采用锥螺纹连接；3.22.3 2.3塑钢管与不锈钢给水管的连接方式为采用锥螺纹连接；3.22.4 室外埋地给水管材选用：双层双色聚乙稀PE给水管，采用热熔连接，管道公称压力1.0MPA；3.22.5 给水支管及管配件均采用暗装，室外明设的管道宜做保温层，以防止管道受阳光照射后管内水温升度使管内的水受到热污染，室外明设的塑料给水管不需保温时，应有遮光措施，以防塑料老化缩短使用寿命；给水塑料管及复合管采用轻工业部标准硬聚乙烯管作为计算标准，其内径与公称直径对照如下：公称直径DK(mm)152025324050708
5、0100110125150对应内径dj(mm)16222936465870841031171311503.2.6生活给水系统的试验压力为LoMPa3.2.7 管道穿越剪力墙、建筑物楼板、墙壁、池壁和基础时应预留孔洞并加保护套管，套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，管道的接口不得设在套管内。套管规格如下：穿管DN(mm)152025324075100150套管DN(mm)50505050801001502003.3. 给水系统3.3.1 地块周边城市道路已有城市供水、排水系统，周边分别有现状给水管，以及现状雨水管和排水管。在市政给水管上引入两根给水管，装设水表及防污染倒流装置阀组后
6、在小区内形成环状供水管网，供给低区生活给水和室外消防用水。3.3.2 生活用水量：本工程生活用水及杂用水最高日用水量定额为：按现形现状规定要求设计。3.3.3室内生活给水系统：3.3.3.1X层及X层以下生活用水利用市政给水管网的压力直接供水；3.3.3.2X层以上采用自动变频泵组进行供水，局部采用分户减压阀，使每个区域的配水点的静水压力不大于O.XOMpa；3. 3.3.3在地下室设置独立的生活拼装水箱和生活变频泵组；4. 334给水计量采用在各层楼梯间集中设水表井的方式，采用IC卡水表计量，设计入户管及户内接往各用水点的管道采用管道埋于找平层内的方式敷设。5. 4.热水系统：户内热水管采用
7、热水用PP-R给水管，管井内及干管采用不锈钢管。6. 5,用水量估算本项目日常用水主要由职工人员用水组成，职工生活用水标准按180L/(人d)计，按300d计算；绿化用水按2.5L(m2d),按365d计算；道路和场地浇洒2.0L(11fd),按30Od计算；不可预见及管网损失按最高日用水量的10%计算。经估算，本项目年用水量约XO万n?。4.排水工程4. 室外排水设计5. 1.L本工程生产废水先经过厂区内专用工业废水处理设备处理达标后排入污水管网，生活污废水经过地块内化粪池处理后排入污水管网，再排至污水处理厂进行处理。6. 12本工程采用污废合流制排水系统；7. 1.3.室外排水管道管材拟采
8、用HDPE排水管，承插式橡胶圈接口，直埋敷设或管沟敷设。8. 1.4.各地块内分别设置钢筋混凝土化粪池，清掏周期180d,污水停留时间12ho4.1 室内排水设计4.2.L生活污水系统：室内采用粪便污水与洗浴废水合流排水管道系统。4.22室内地面层（0.0C）Om）以上的生活污水地下管道夹层重力流排出；其余部分的污水采用管道汇集至集水坑内，用潜水排污泵提升后、排入室外污水管道。4.2.3高层厨房、多层公建的排水立管均采用伸顶通气管，高层住宅的卫生间均设有专用通气立管，底层单排。4.2.4.排水管材均采用柔性接口排水铸铁管，橡胶圈密封法兰盘接口。压力排水管采用涂塑焊接钢管，沟槽式或卡箍连接。4.
9、2.5.生活污水排水量：按生活用水量的90%o4.3雨水排水系统屋面采用内排系统，屋面雨水立管下至首层排至室外雨水检查井，阳台、走道雨水及空调冷凝水底部均采用间接排水，排至室外就近雨水口。项目的雨水量采用以下公式计算：10000Q设计雨水流量（L/s）；一一径流系数，校区综合径流系数=0.5；绿地径流系数=0.15；广场、道路径流系数”=0.6；屋面径流系数2=0.9；F汇水面积（ha）；项目设计降雨强度参照广州市暴雨强度公式计算：P一一设计重现期，室外地面采用5年重现期；一般建筑屋面采用10年重现期。t降雨历时。雨水管道按满流设计,最小设计流速为075ms,最大设计流速为5ms,雨水管道采用
10、管顶平接。4. 4排水管道材料及敷设方法4.1.1 如地基为一般天然土壤，均可直接敷设，不做管道基础。4.1.2 如地基为岩石，应有不小于20毫米的砂垫层找平，且管道四周应回填砂或土。4.1.3 如回填土则应将土夯实，并做砂砾垫层基础。4.4.4如遇淤泥或其他劣质土，应符合国家现行有关标准的规定考虑进行地基加固处理。4.4.5生活排水管道的检查井内应有导流槽，且每隔适当距离的检查井内宜设置沉泥槽,检查井井盖选用重型聚合物基复合材料检查井井盖（可行汽车），且雨、污水井盖应有明显标识。4.4.6位于车道的检查井，应采用具有足够承载力和稳定性良好的井盖与井座。4.4.7检查井内应安装防坠落装置。4.
11、4.8室内排水立管上的检查口，一般每六层设置一个，底层和有卫生器具的最高层也应设置。检查口应高出地面Lo米，且应高出卫生器具上边缘150毫米。若立管转弯时，在其上部增设一检查口。4.4.9排水管道的横管与横管，立管与横管之间的连接宜采用45。三通或45四通和90斜三通或90斜四通。立管底部与排出管连接应采用两个45弯头或采用弯曲半径不小于4倍管径的90弯头连接。4.4.10除特殊注明外所有卫生器具（包括地漏）必须自带或配备存水弯，其水封深度不得小于SOmmo4.4.11排水立管用管卡定位，管卡距高不得超过3米。承插管一般每根直管均应设管卡，多层建筑立管底部应设支座。4.4.12管材选用：4.4
12、12.1室内排水管及出户管均选用PVC-U排水管，粘接连接。4.4.12.2在地下室结构底板中及以下敷设的管道应采用机制排水铸铁管，采用法兰承插式接口连接，潜污泵出水管管材采用焊接钢管，焊接连接。4.4.123承压排水管管材工作压力应大于筑物净高度产生的静水压，用于压力流排水的塑料管，其管材抗环变形外压力应大于0.15MPao4.4.13管道防腐：4.4.13.1埋地铸铁管刷热沥青两遍；4.4.13.2室内排水铸铁管和黑铁管应油红丹二度，刷银粉油两遍；4.4.13.3埋地非镀锌钢管采用红丹打底再刷热沥青两遍或采用环氧煤沥青涂保护层。4.4.14埋地塑料排水管的基础采用砂砾垫层基础，做法详见GB
