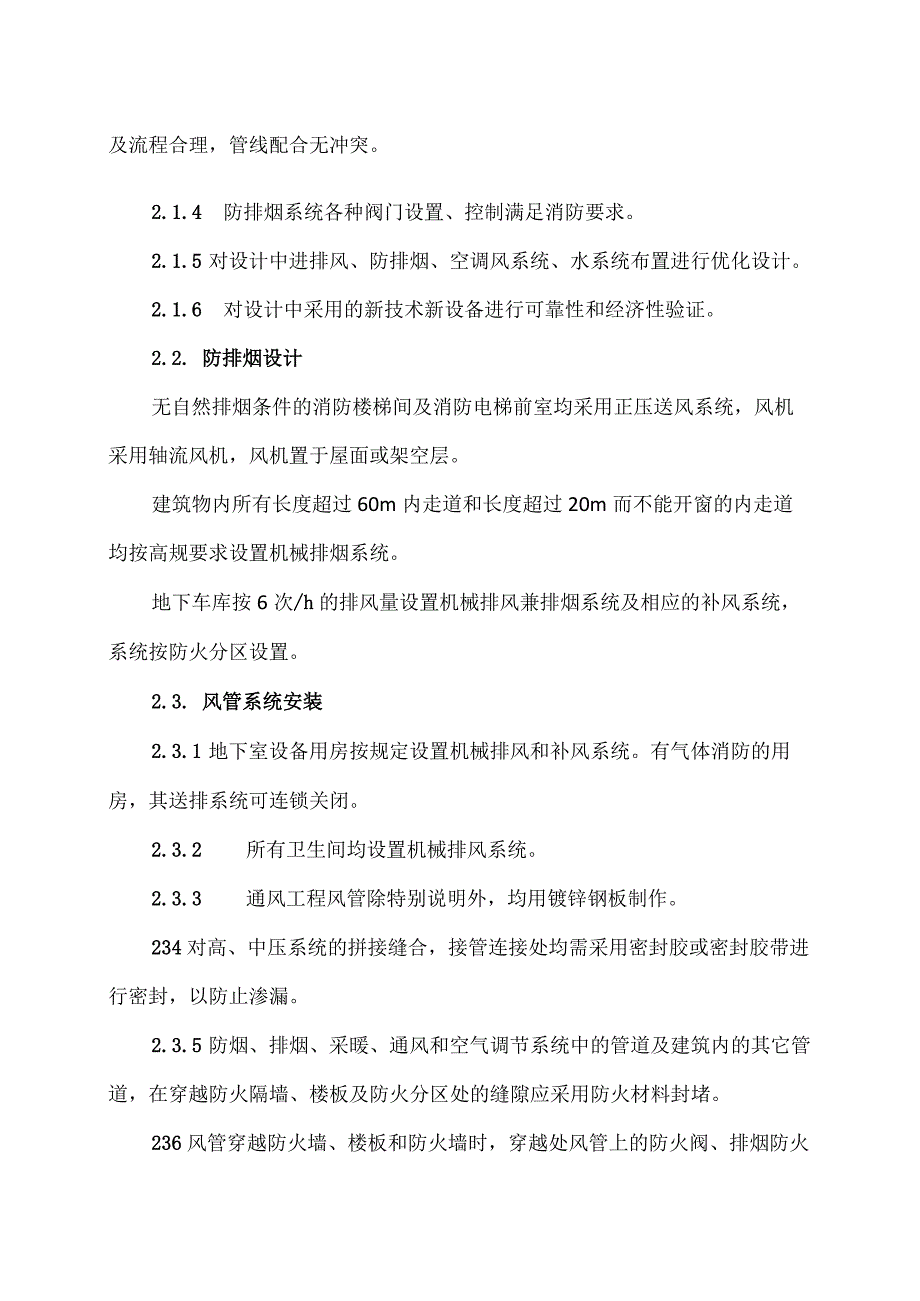

XX工程建筑项目通风空调系统方案(2023年).docx_第2页
第2页 / 共4页

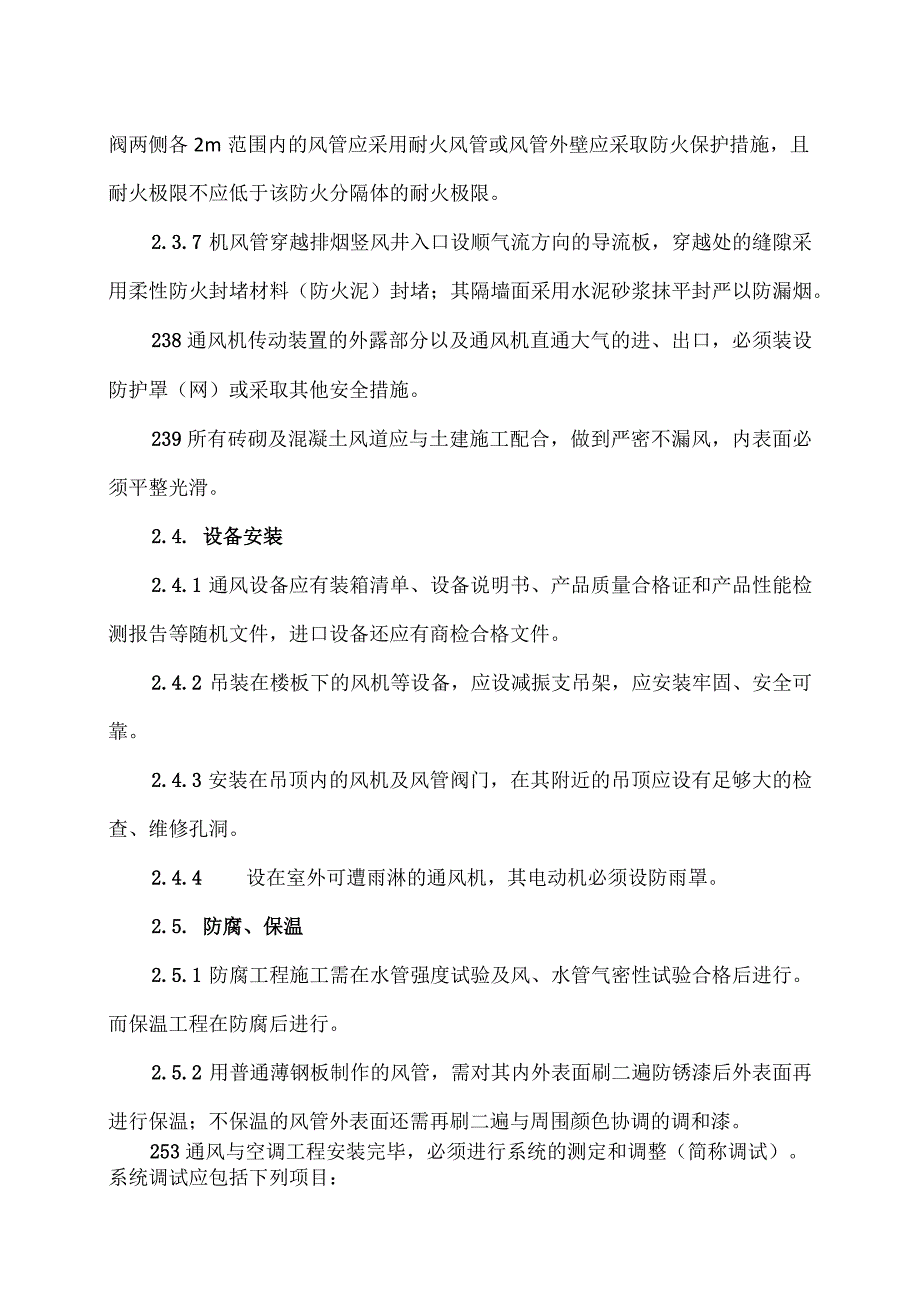

XX工程建筑项目通风空调系统方案(2023年).docx_第3页
第3页 / 共4页
XX工程建筑项目通风空调系统方案(2023年).docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《XX工程建筑项目通风空调系统方案(2023年).docx》由会员分享,可在线阅读,更多相关《XX工程建筑项目通风空调系统方案(2023年).docx(4页珍藏版)》请在第壹文秘上搜索。

1、XX工程建筑项目通风空调系统方案(2023年)1 .设计依据1.1 中华人民共和国工程建设标准强制性条文房屋建筑部分(2013年);1.2 民用建筑供暖通风与空气调节设计规范(GB50736-2016);1.3 建筑设计防火规范(GB50016-2014)(2018年版);1.4 通风与空调工程施工规范(GB50738-2011);1.5 公共建筑节能设计标准(GB50189-2015);1.6 全国民用建筑工程设计技术措施一暖通空调动力(2009年);1.7 建筑机电工程抗震设计规范(GB50981-2014);1.8 建筑抗震设计规范(GB50011-2010)(2016年版);1 .9本

2、院建筑及其它专业提供有关的设计文件。2 .设计范围2.1. 空调系统空调通风专业:2.1.1 足建筑室内使用要求,符合规范法规标准,理解表达全面。2.1.2 各系统所选用材料、设备和安装经济简便,施工切实可行。2.1.3 系统机房、空调机房合理经济,控制噪声水平,机房内部设备布置及流程合理,管线配合无冲突。2.1.4 防排烟系统各种阀门设置、控制满足消防要求。2.1.5 对设计中进排风、防排烟、空调风系统、水系统布置进行优化设计。2.1.6 对设计中采用的新技术新设备进行可靠性和经济性验证。2.2. 防排烟设计无自然排烟条件的消防楼梯间及消防电梯前室均采用正压送风系统,风机采用轴流风机,风机置

3、于屋面或架空层。建筑物内所有长度超过60m内走道和长度超过20m而不能开窗的内走道均按高规要求设置机械排烟系统。地下车库按6次/h的排风量设置机械排风兼排烟系统及相应的补风系统,系统按防火分区设置。2.3. 风管系统安装2.3.1 地下室设备用房按规定设置机械排风和补风系统。有气体消防的用房,其送排系统可连锁关闭。2.3.2 所有卫生间均设置机械排风系统。2.3.3 通风工程风管除特别说明外,均用镀锌钢板制作。234对高、中压系统的拼接缝合,接管连接处均需采用密封胶或密封胶带进行密封,以防止渗漏。2.3.5 防烟、排烟、采暖、通风和空气调节系统中的管道及建筑内的其它管道,在穿越防火隔墙、楼板及

4、防火分区处的缝隙应采用防火材料封堵。236风管穿越防火墙、楼板和防火墙时,穿越处风管上的防火阀、排烟防火阀两侧各2m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施,且耐火极限不应低于该防火分隔体的耐火极限。2.3.7 机风管穿越排烟竖风井入口设顺气流方向的导流板,穿越处的缝隙采用柔性防火封堵材料(防火泥)封堵;其隔墙面采用水泥砂浆抹平封严以防漏烟。238通风机传动装置的外露部分以及通风机直通大气的进、出口,必须装设防护罩(网)或采取其他安全措施。239所有砖砌及混凝土风道应与土建施工配合,做到严密不漏风,内表面必须平整光滑。2.4. 设备安装2.4.1 通风设备应有装箱清单、设备说明书

5、、产品质量合格证和产品性能检测报告等随机文件,进口设备还应有商检合格文件。2.4.2 吊装在楼板下的风机等设备,应设减振支吊架,应安装牢固、安全可靠。2.4.3 安装在吊顶内的风机及风管阀门,在其附近的吊顶应设有足够大的检查、维修孔洞。2.4.4 设在室外可遭雨淋的通风机,其电动机必须设防雨罩。2.5. 防腐、保温2.5.1 防腐工程施工需在水管强度试验及风、水管气密性试验合格后进行。而保温工程在防腐后进行。2.5.2 用普通薄钢板制作的风管,需对其内外表面刷二遍防锈漆后外表面再进行保温;不保温的风管外表面还需再刷二遍与周围颜色协调的调和漆。253通风与空调工程安装完毕,必须进行系统的测定和调整(简称调试)。系统调试应包括下列项目:2.53.1 设备单机试运转及调试;2.53.2 系统无生产负荷下的联合试运转及调试。2023年X月X日
