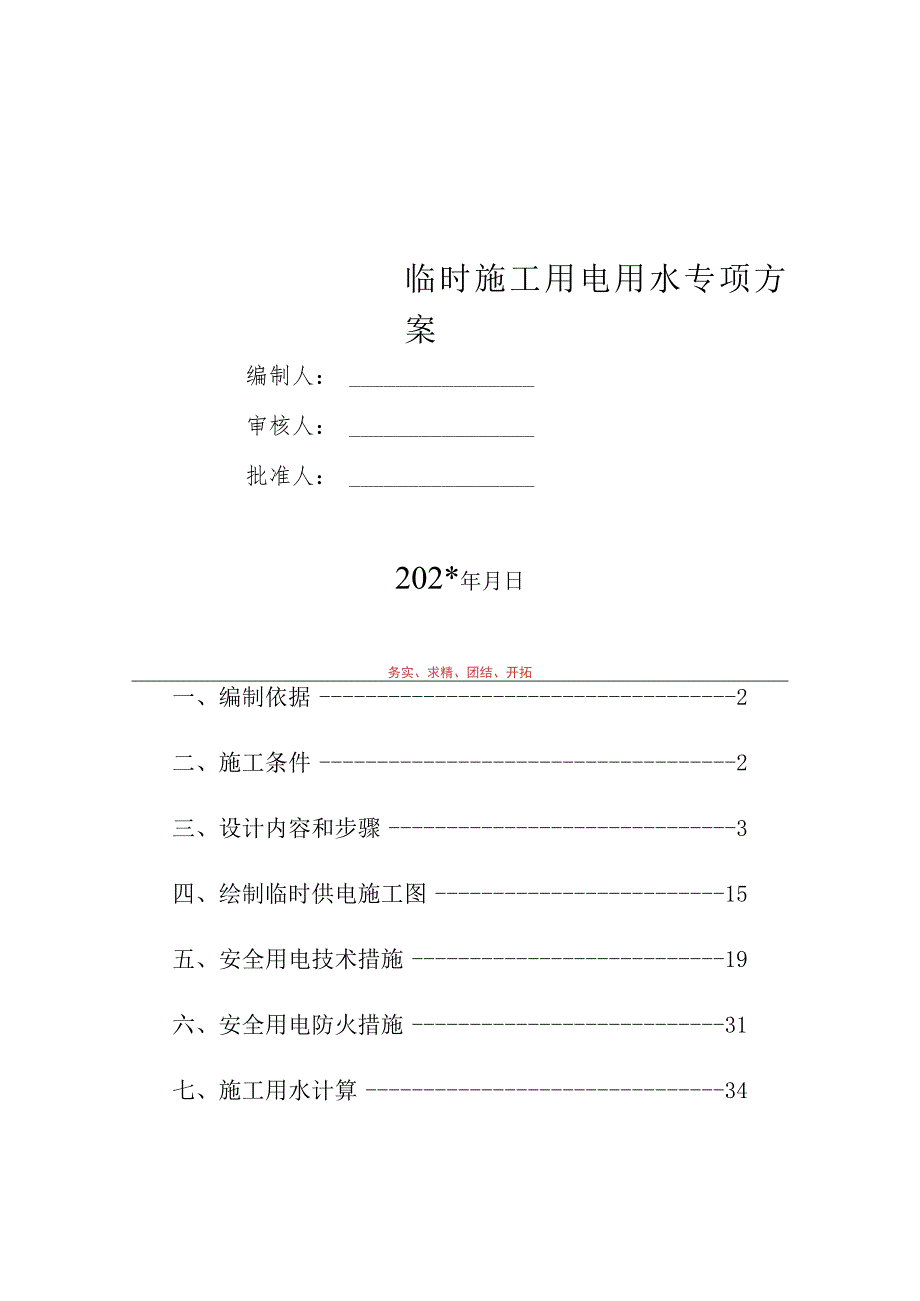

1、临时施工用电用水专项方案编制人：审核人：批准人：202*年月日务实、求精、团结、开拓一、编制依据2二、施工条件2三、设计内容和步骤3四、绘制临时供电施工图15五、安全用电技术措施19六、安全用电防火措施31七、施工用水计算34临时施工用电用水专项施工方案本工程项目工期为730个日历天,计划于一年月一日开始动工，并于年一月一日全部竣工。本工程由某某豪佳实业总承包公司开发投资建设，某某省商业建筑设计院设计设计，核工业某某工程勘查院勘察院勘察，某某赣建工程建设监理总承包公司监理，某某省中联建设总承包公司总承包公司组织组织施工；由罗俊担任项目经理,甘俊辉担任技术负责人。一、编制依据低压配电设计规范GB
2、50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-202*中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、施工条件施工现场用电量统计表：序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQ60z/2混凝土输送泵HB-1510011003木工圆锯町1065.510554普通木工车床MCD616B3135JD6人货电梯JT7钢筋调直机GT6/8钢筋切断机QJ32-13

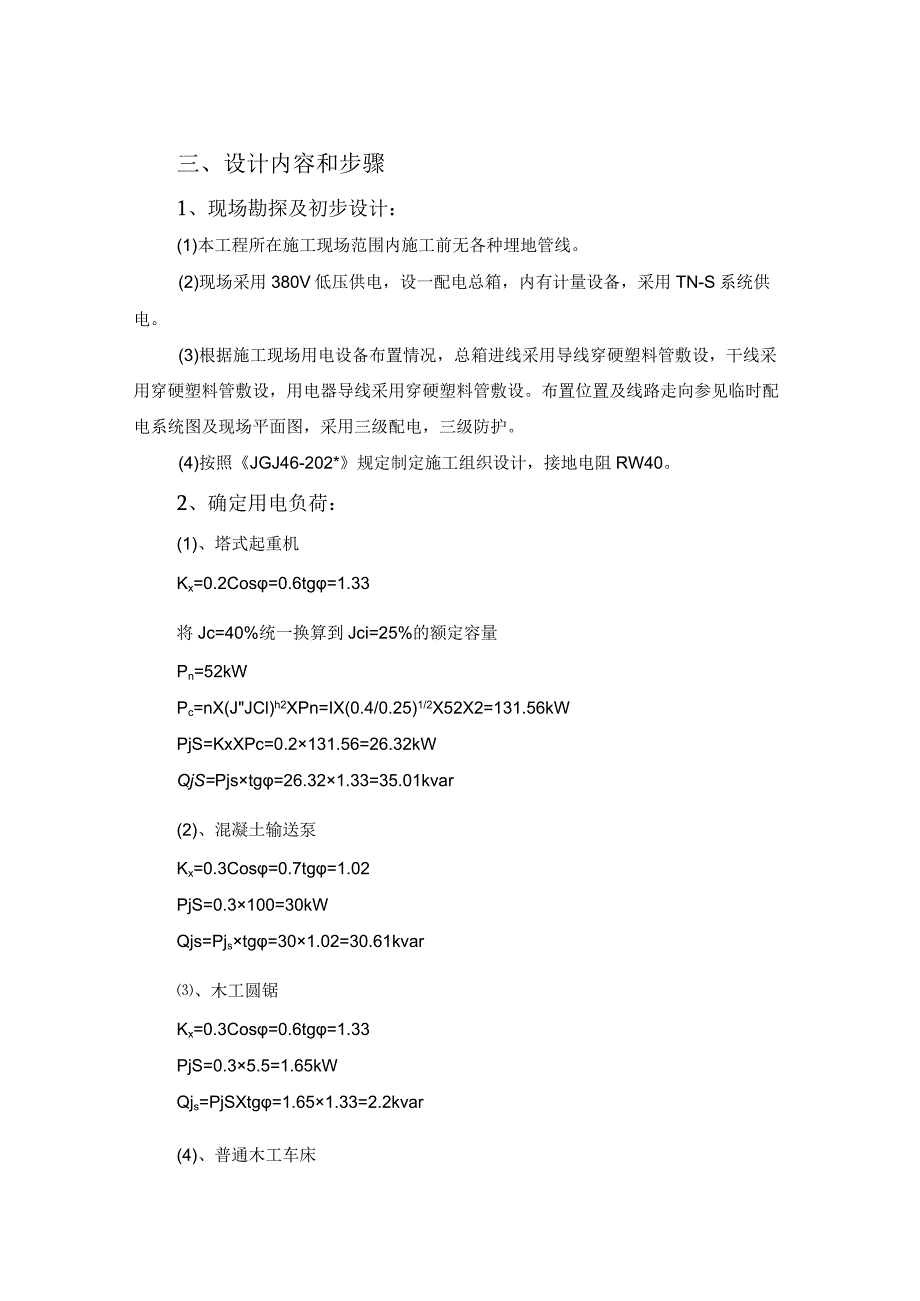

3、399钢筋弯曲机GW4033910交流电焊机BX3-200-223.4511711JD三、设计内容和步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线穿硬塑料管敷设，干线采用穿硬塑料管敷设，用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-202*规定制定施工组织设计，接地电阻RW40。2、确定用电负荷：(1)、塔式起重机Kx=0.2Cos=0.6tg=1.
4、33将Jc=40%统一换算到Jci=25%的额定容量Pn=52kWPc=nX(JJCl)h2XPn=IX(0.4/0.25)1/2X52X2=131.56kWPjS=KxXPc=0.2131.56=26.32kWQjS=Pjstg=26.321.33=35.01kvar(2)、混凝土输送泵Kx=0.3Cos=0.7tg=1.02PjS=0.3100=30kWQjs=Pjstg=301.02=30.61kvar、木工圆锯Kx=0.3Cos=0.6tg=1.33PjS=0.35.5=1.65kWQjs=PjSXtg=1.651.33=2.2kvar(4)、普通木工车床Kx=0.3Cos=0.6tg
5、=1.33PjS=0.33=0.9kWQjS=Pjstg=0.91.33=1.2kvar(5)、自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0.62PjS=0.75X11=8.25kWQjS=Pjstg=8.250.62=5.11kvar、人货电梯Kx=0.2Cos=0.6tg=1.33PjS=0.2404=32kWQjs=Pjstg=321.33=42.56kvar(7)、钢筋调直机Kx=0.3Cos=0.7tg=1.02PjS=0.3X11=3.3kWQjs=Pjstg=3.31.02=3.37kvar(8)、钢筋切断机Kx=0.3Cos=0.7tg=1.02PjS=0.33=0
6、.9kWQjs=Pjstg=0.91.02=0.92kvar(9)、钢筋弯曲机Kx=0.3Cos=0.7tg=1.02PjS=0.33=0.9kWQjs=Pjstg=0.91.02=0.92kvar(10)、交流电焊机Kx=0.35Cos=0.4tg=2.29将Jc=50%统一换算到JCl=IO0%的额定容量Pn=SnCos=23.40.4=9.36kWPe=n(JcJci),y2Pn=1(O.5/1)1/29.36=6.62kWPjS=KxPe=0.356.62=2.32kWQjs=Pjstg=2.322.29=5.31kvar(11)自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0
7、.62PjS=0.7511=8.25kWQjS=PjSXtg=8.250.62=5.11kvar(12)总的计算负荷计算，总箱同期系数取Kx=0.9总的有功功率Pjs=KXXZPjs=0.9(31.01+30+1.65+0.9+8.25+42.56+3.3+0.9+0.9+2.32+8.25)=130.4kW总的无功功率Qjs=KxQjs=0.9(17.54+30.61+2.2+1.2+5.11+2+3,37+0.92+0.92+5.31+5.11)=65.854kvar总的有功功率Sjs=(Pjs2+Qjs2),z2=(130.42+65.8542)1/2=134.479kVA总的计算电流计
8、算Ijs=Sjs(1.732Ue)=134.479/(1.732X0.38)=204.326A3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线穿硬塑料管敷设。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/(1.732UeCos)=165.78(1.7320.380.6)=166.56Aii)选择导线选择
9、BX-4X95+1X50,穿硬塑料管时其安全载流量为201.11A。iii)选择电气设备选择开关箱内隔离开关为DZ10-250/3,其脱扣器整定电流值为Ir=200A,漏电保护器为DZ10L-2503o(2)、混凝土输送泵开关箱至混凝土输送泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.7tg=1.02IjS=KxXPe/(1.732UeCos)=1100(1.7320.380.7)=217.06Aii)选择导线选择BX-4X120+IX70,穿硬塑料管时其安全载流量为233.85A。iii)选择电气设备选择开关箱内隔离开关为DZ10-6
10、00/3,其脱扣器整定电流值为Ir=480A,漏电保护器为DZ10L-2503o(3)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取D:i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KxXPe/(1.732XUeCos)=15.5(1.7320.380.6)=13.93Aii)选择导线选择BX-4X10+1X6,穿硬塑料管时其安全载流量为48.64A。iii)选择电气设备选择开关箱内隔离开关为HklT5/3,漏电保护器为DZ15L-10030o(4)、普通木工车床开关箱至普通木工车床导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要
11、系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33Ijs=KxPe/(1.732XUeCos)=13(1.7320.380.6)=7.6Aii)选择导线选择BX-4X10+1X6,穿硬塑料管时其安全载流量为48.64A。iii)选择电气设备选择开关箱内隔离开关为HklT5/3,漏电保护器为DZ15L-10030o(5)、自落式混凝土搅拌机开关箱至自落式混凝土搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.85tg=0.62Ijs=KxPe/(1.732UeCos)=111(1.7320.380.85)=19.66Aii)选择
12、导线选择BX-4X10+1X6,穿硬塑料管时其安全载流量为48.64A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3,其脱扣器整定电流值为Ir=40A,漏电保护器为DZ15L-10030)(6)、人货电梯开关箱至人货电梯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=1Cos=0.6tg=1.33IjS=KxXPc/(1.732XUCXCos)=17.5(1.7320.380.6)=18.99Aii)选择导线选择BX-4X10+1X6,穿硬塑料管时其安全载流量为48.64A。iii)选择电气设备选择开关箱内隔离开关为DZ5-50/3,其脱扣
13、器整定电流值为Ir=40A,漏电保护器为DZ15L-100/30。(7)、1号动力分箱至第1组电机(塔式起重机、混凝土输送泵、木工圆锯、普通木工车床、自落式混凝土搅拌机、人货电梯)的开关箱的导线截面及分配箱内开关的选择i)计算电流塔式起重机Kx=0.2Cos=0.6tg=1.33IjS=KxPeX台数/(L732XUeCos)=0.265.781(1.7320.380.6)=33.31A混凝土输送泵Kx=0.3Cos=0.7tg=1.02Ijs=KxPeX台数/(L732UeCos)=0.31001(1.7320.380.7)=65.12A木工圆锯Kx=0.3Cos=0.6tg=1.33Ijs
14、=KxXPeX台数/(1.732XUeCos)=0.35.51(1.7320.380.6)=4.18A普通木工车床Kx=0.3Cos=0.6tg=1.33Ijs=KxPeX台数/(1.732XUeCos)=0.331(1.7320.380.6)=2.28A自落式混凝土搅拌机Kx=0.75Cos=0.85tg=0.62Ijs=KxPe(1.732UeCos)=0.75111(1.7320.380.85)=14.75A人货电梯Kx=0.2Cos=0.6tg=1.33Ijs=KxPeX台数/(1.732UeCos)=0.2401(1.7320.380.6)=20.3AIjS(I组电机)=123.43A该组中最大的开关箱电流Ijs=217.06A由于该组下有多个开关箱，所以最大电流需要乘以Ll的系数两者中取大值IjS=217.06l.1=238.76Aii)选择导线选择BX-4X150+1X95,穿硬塑料管时其安全载流
