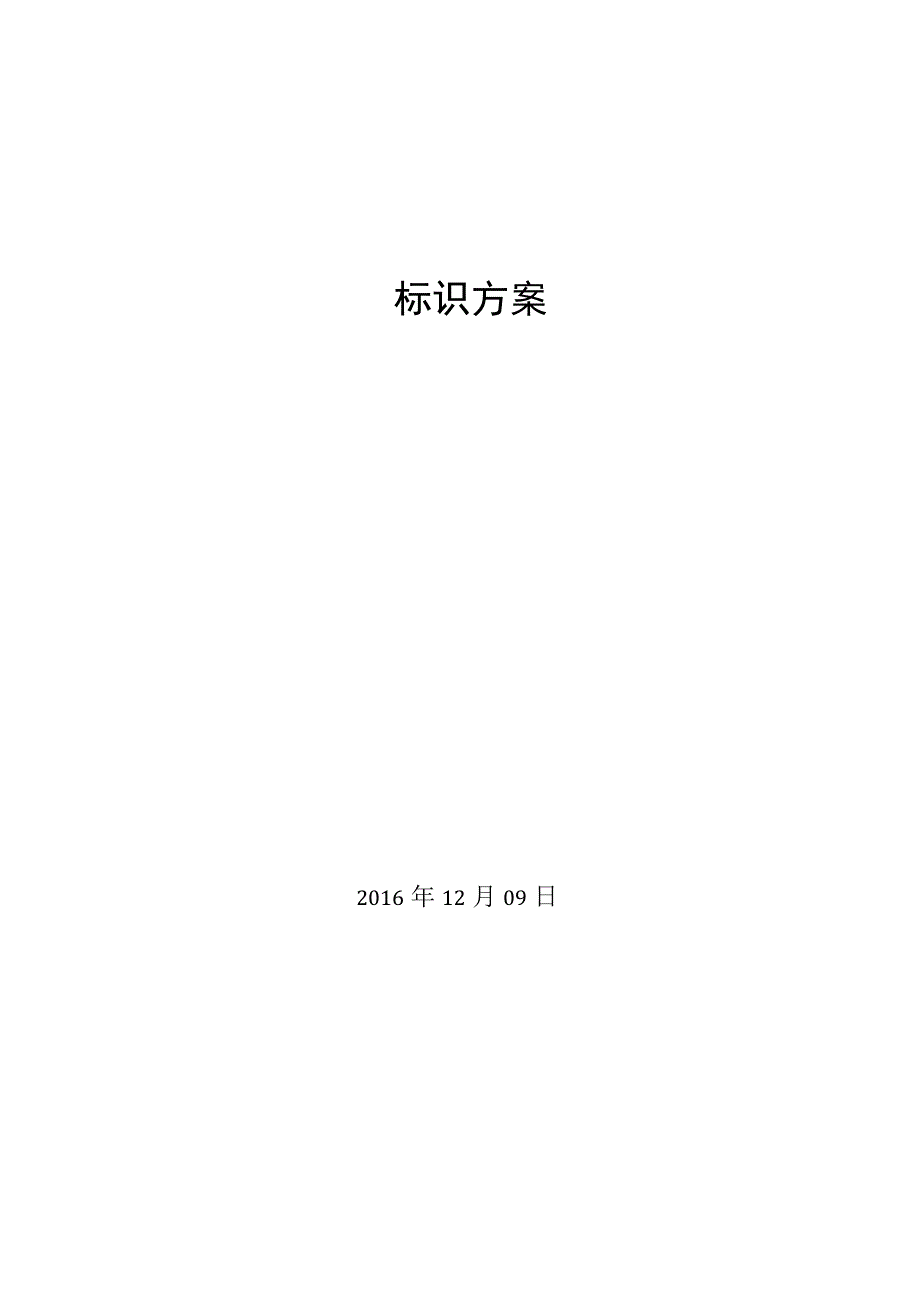

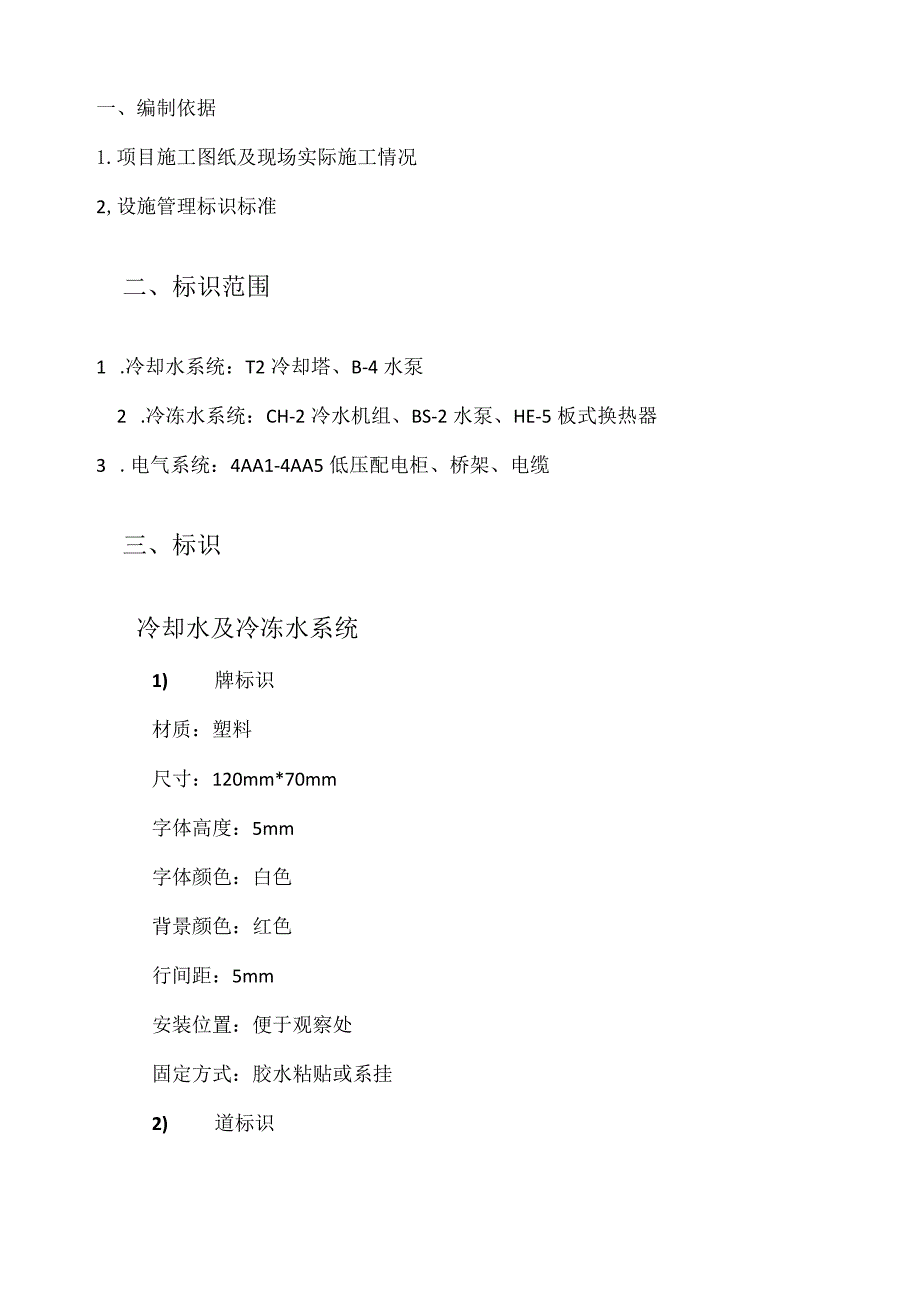

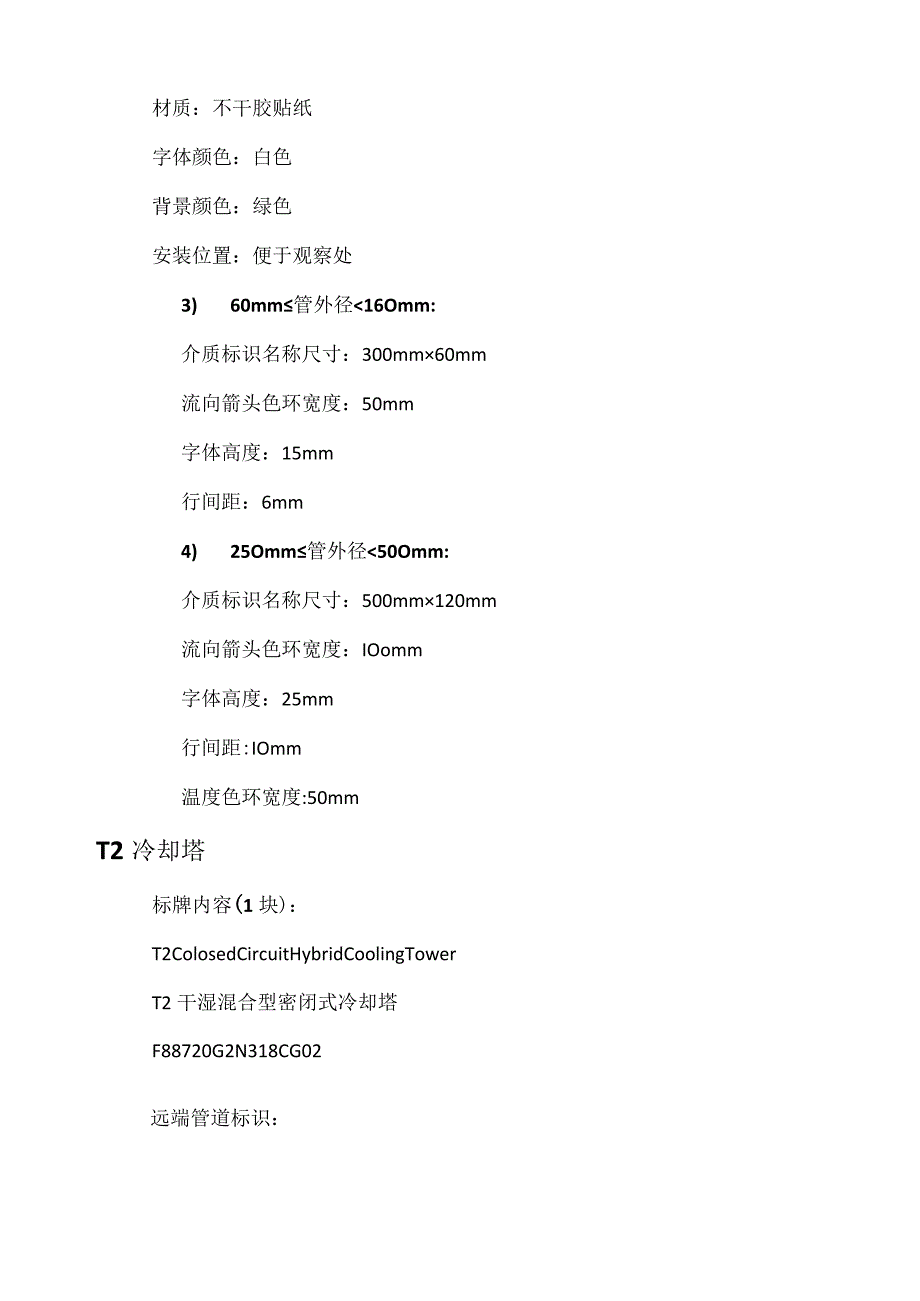

1、标识方案2016年12月09日一、编制依据1.项目施工图纸及现场实际施工情况2,设施管理标识标准二、标识范围1 .冷却水系统：T2冷却塔、B-4水泵2 .冷冻水系统：CH-2冷水机组、BS-2水泵、HE-5板式换热器3 .电气系统：4AA1-4AA5低压配电柜、桥架、电缆三、标识冷却水及冷冻水系统1) 牌标识材质：塑料尺寸：120mm*70mm字体高度：5mm字体颜色：白色背景颜色：红色行间距：5mm安装位置：便于观察处固定方式：胶水粘贴或系挂2) 道标识材质：不干胶贴纸字体颜色：白色背景颜色：绿色安装位置：便于观察处3) 60mm管外径16Omm:介质标识名称尺寸：300mm60mm流向箭头
2、色环宽度：50mm字体高度：15mm行间距：6mm4) 25Omm管外径50Omm:介质标识名称尺寸：500mm120mm流向箭头色环宽度：IOomm字体高度：25mm行间距:IOmm温度色环宽度:50mmT2冷却塔标牌内容(1块)：T2ColosedCircuitHybridCoolingTowerT2干湿混合型密闭式冷却塔F88720G2N318CG02远端管道标识：冷却水供应CoolingWaterSupply管外径273mm3套冷却水供应CoolingWaterSupply管外径159mml套冷却水回水CoolingWaterReturn管外径273mm3套冷却水回水CoolingWa
3、terReturn管外径159mml套近端管道标识：冷却水供应CoolingWaterSupply管外径273mml套冷却水供应CoolingWaterSupply管外径159mml套冷却水回水CoolingWaterReturn管外径273mml套冷却水回水CoolingWaterReturn管外径159mml套B-4水泵标牌内容（1块）：B-4CentrifugalPumpWithB-4立式端离心泵F88720G1N218CL01管道标识：冷却水供应CoolingWaterSupply管外径325mm2套冷却水回水CoolingWaterReturn管外径325mm2套BS-2水泵标牌内容
4、（1块）：BS-ICentrifugalPumpWithBS-I卧式端离心泵F88720GON318CG10CH-2冷水机组标牌内容（1块）：CH-2ScrewChilerCH-2螺杆式冷水机组F88720GON218CM02管道标识：冷冻水供应ChilledWaterSupply管外径299mm2套6管外径299mm1套冷冻水回水ChilledWaterReturn管外径299mm2套12管外径299mm1套冷却水供应CoolingWaterSupply管外径325mml套冷却水回水CoolingWaterReturn管外径325mml套HE-5板式换热器标牌内容（1块）：HE-5Plate
5、HeatExchangerHE-5板式换热器F88720G0N318CG14一次侧管道标识：冷冻水供应ChilledWaterSupply管外径299mm1套冷冻水回水ChilledWaterReturn管外径299mm1套二次侧管道标识：冷冻水供应ChilledWaterSupply管外径353mm1套冷冻水回水ChilledWaterReturn管外径353mm1套2.电气系统低压配电柜标牌标识材质：塑料尺寸：120mm*70mm字体高度：5mm字体颜色：黑色背景颜色：奶油色行间距：5mm安装位置：便于观察处固定方式：胶水粘贴标牌内容（5块）：1.owVoltageMainDistribu
6、tor低压主配电柜C8720GlN319EGPLHA/B/C/D/ESuppIyTOConsumers桥架标牌标识材质：塑料尺寸：20Omm*6Omm字体高度：30mm字体颜色：黑色背景颜色：奶油色安装位置：便于观察处固定方式：胶水粘贴标牌内容（5块）：GP400V电缆标牌标识材质：塑料尺寸：70mm*30mm字体高度：5mm字体颜色：黑色背景颜色：奶油色行间距：5mm安装位置：便于观察处固定方式：绑扎标牌内容（3块）：电缆标牌功能：直流电缆型号：NYCY规格：2X35mm起点：研发中心试制车间/R&DEWSDCl终端：研发中心试制车间/R&DEWSGPS4-4AA1电缆标牌标识材质：塑料尺寸
7、：70mm*30mm字体高度：5mm字体颜色：黑色背景颜色：奶油色行间距：5mm安装位置：便于观察处固定方式：绑扎标牌内容(3块)：电缆标牌编号：C8720GlN319EGPLHDQ01K01K02型号：ZR-IIB-N2XCY规格：2(4*150+70)起点：GPS44AA4WPl她占.V、八、标牌内容（3块）:电缆标牌编号：C8720GlN319EGPLHCQ01K01K02型号：ZR-IIB-N2XCY规格：2(4*150+70)起点：GPS44AA3WPl”占.k、八、UC一层CH-2附件：样式照片1.板式换热器标牌样式2.卧式端离心泵标牌样式3.冷水机组标牌样式4.温度色环样式5.冷却水标识样式6.冷冻水标识样式7.低压柜标牌样式8.桥架标识样式9.电缆标识样式
