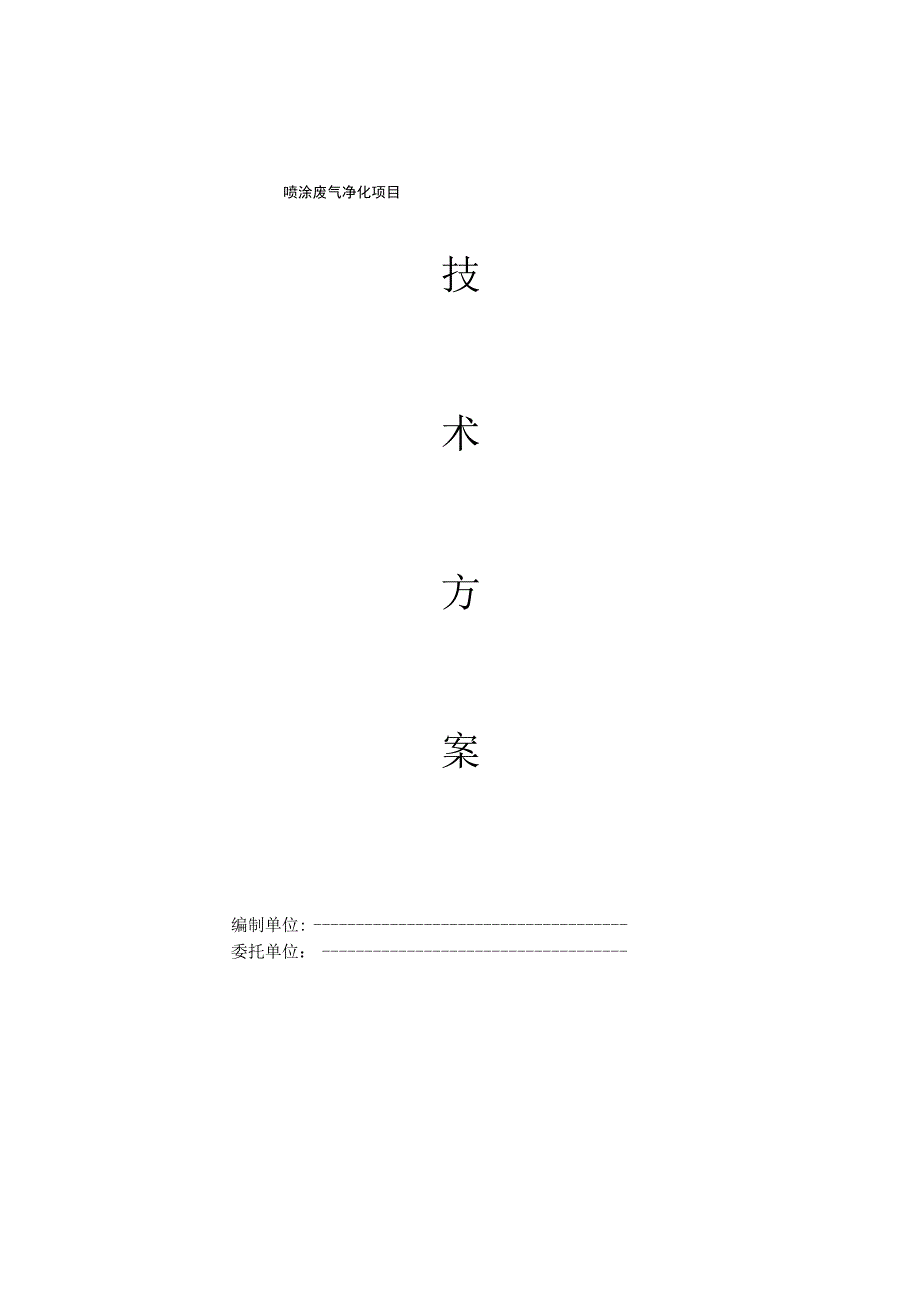

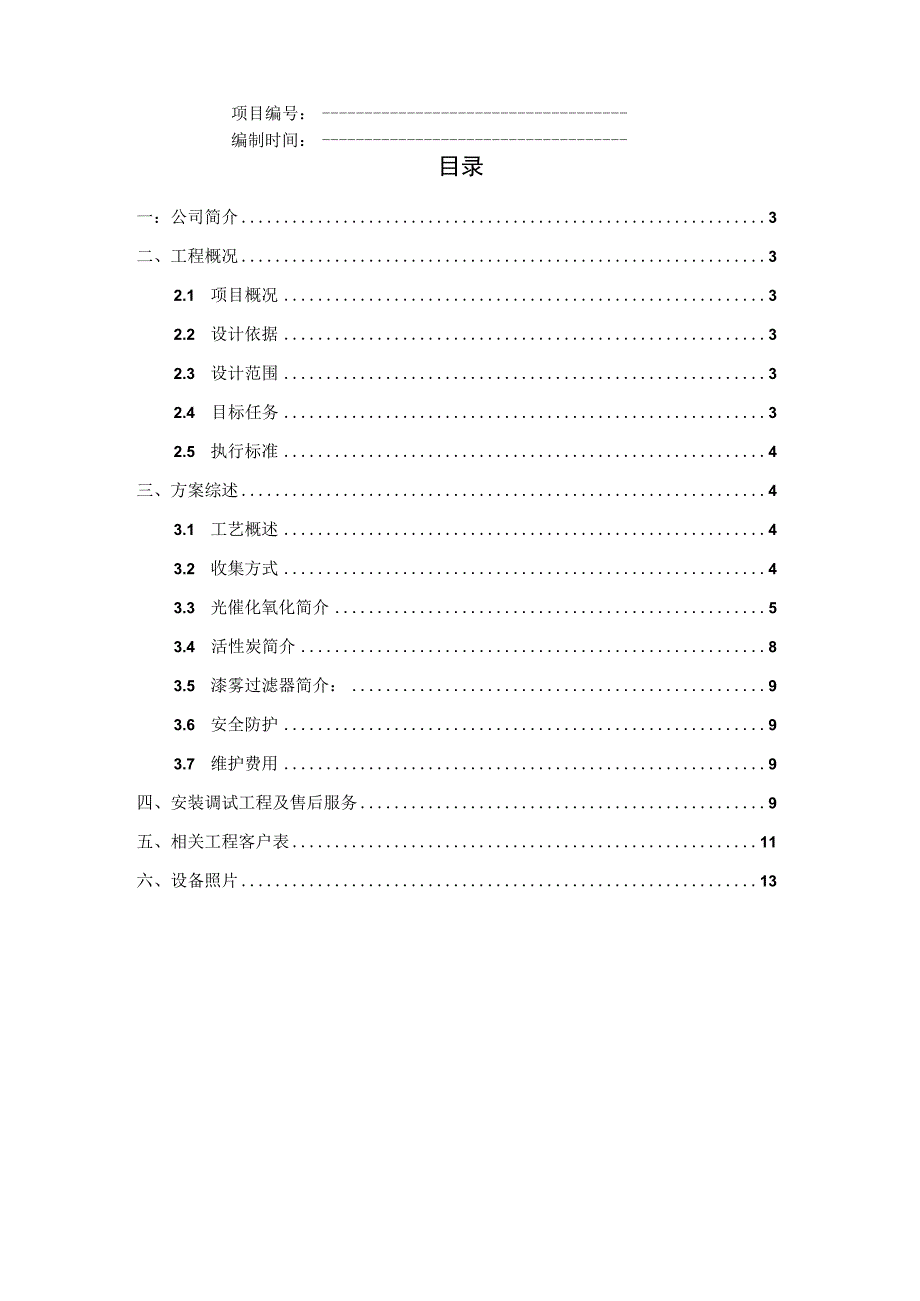

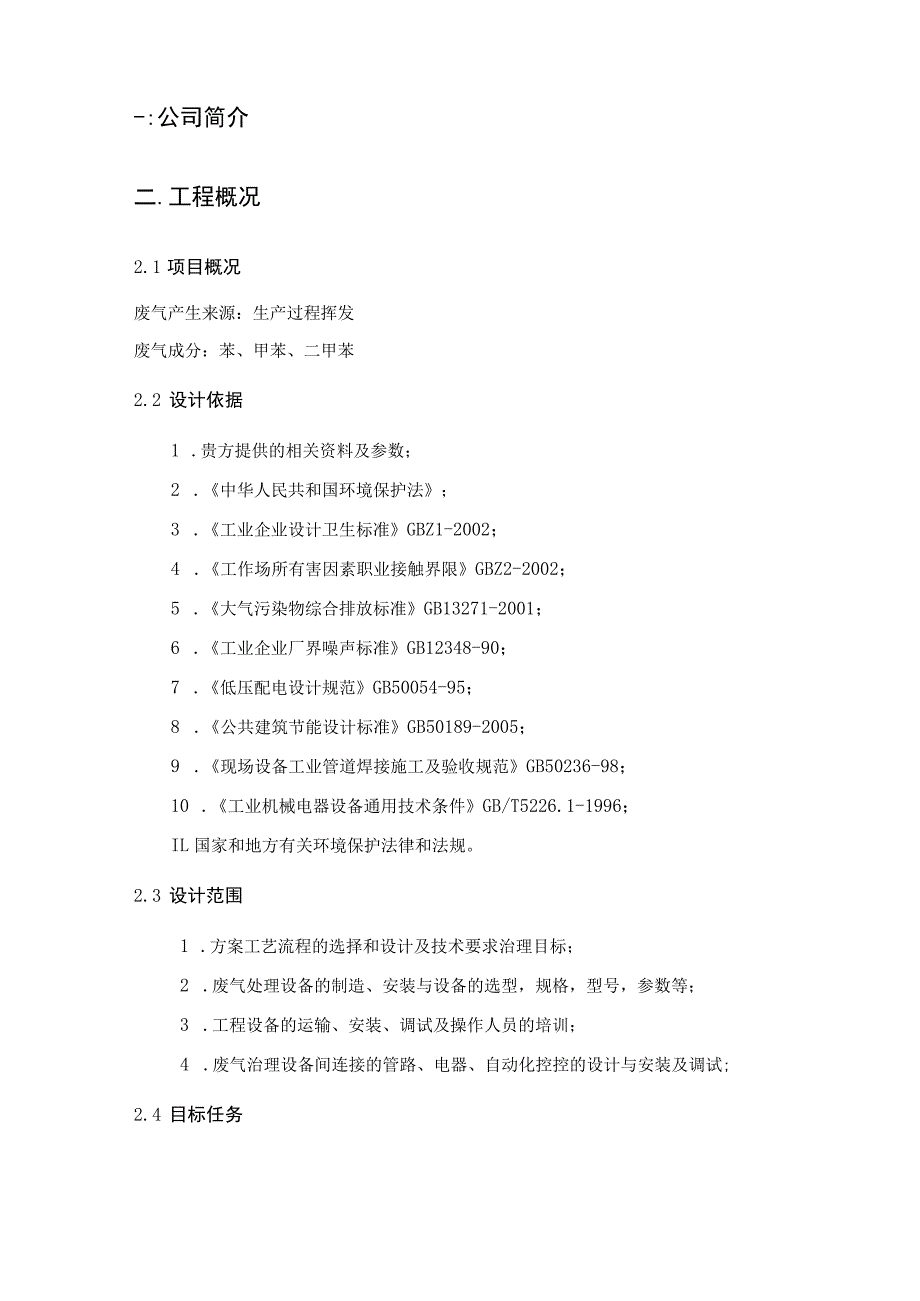

1、喷涂废气净化项目技术方案编制单位:委托单位：项目编号：编制时间：目录一：公司简介3二、工程概况32.1 项目概况32.2 设计依据32.3 设计范围32.4 目标任务32.5 执行标准4三、方案综述43.1 工艺概述43.2 收集方式43.3 光催化氧化简介53.4 活性炭简介83.5 漆雾过滤器简介：93.6 安全防护93.7 维护费用9四、安装调试工程及售后服务9五、相关工程客户表11六、设备照片13-:公司简介二.工程概况2.1 项目概况废气产生来源：生产过程挥发废气成分：苯、甲苯、二甲苯2.2 设计依据1 .贵方提供的相关资料及参数；2 .中华人民共和国环境保护法；3 .工业企业设计卫
2、生标准GBZ1-2002；4 .工作场所有害因素职业接触界限GBZ2-2002；5 .大气污染物综合排放标准GB13271-2001；6 .工业企业厂界噪声标准GB12348-90；7 .低压配电设计规范GB50054-95；8 .公共建筑节能设计标准GB50189-2005；9 .现场设备工业管道焊接施工及验收规范GB50236-98；10 .工业机械电器设备通用技术条件GB/T5226.1-1996；IL国家和地方有关环境保护法律和法规。2.3 设计范围1 .方案工艺流程的选择和设计及技术要求治理目标；2 .废气处理设备的制造、安装与设备的选型，规格，型号，参数等；3 .工程设备的运输、安
3、装、调试及操作人员的培训；4 .废气治理设备间连接的管路、电器、自动化控控的设计与安装及调试;2.4 目标任务1 .废气治理后达标排放；2 .确保作业现场环境美观，空气清新，打造健康生产理念；3 .确保废气治理系统持续稳定运行，操作简便，设备完好率高，故障率低;4 .确保整体设计优化、合理、简洁、美观；5 .确保能耗低、物耗少；运行费用少，管理成本低。2.5 执行标准执行标准：GB16297-1996大气污染物综合排放标准中规定的标准。三、方案综述烟囱废气经过管道由风机引入漆雾过滤棉，除去大部分漆雾及大颗粒物，剩余气3.1 工艺概述体进入光催化氧化设备，光催化氧化设备可产生紫外线，在紫外线的照
4、射下将空气中的氧分子裂解为臭氧，臭氧具有强氧化性可降解空气中的大分子使其生成小分子的无害物质，此设备在UV的基础上增加了催化剂TiO2,大大增加了反应的效率。剩余未来得及反应的废气及臭氧同时进入活性炭，活性炭起到缓冲作用在活性炭内部继续反应充分反应后达标排放。3.2 收集方式整个喷漆场地尺寸4*6*4m,换气次数按100次/h计算，风量为IOOOOm3 ho收集后的气体由引风机，经管道引入废气处理系统，处理后的气体达标通过烟囱排入大气中。达标排放风量简介：贵公司废气出口风量为100OOm3/h。33光催化氧化简介光催化氧化技术是一种新兴的绿色废气处理技术,具有反应条件温和、能耗低、操作简便、能
5、矿化绝大多数有机物和消除重金属污染，可减少二次污染等突出优点。工作原理：泡沫镇因其独特的三维网状结构，可作为一种优良的光催化载体，而负载在其表面的纳米TiO是迄今为止研究和应用最多的一种光催化剂。TiO其电子结构22vH0+022200H+H0+eH0+OH222H0+e-OH+OH22TiO光催化氧化是活性羟基(0H)和其他活性氧化类物质(0,00H,H0)2222共同作用的结果。在TiO表面生产的0H基团反应活性很高，具有高于有机物各2类化学键能的反应能，加上0,00H,HO活性氧化类物质的协同作用，能迅222速有效地分解有机物。紫外光激活照射：紫外光灯与日光灯、节能灯发光原理一样，灯管内
6、的汞原子被激发产生贡的特征线。低压汞蒸气主要产生254nm和185nm紫外线。日光灯、节能灯灯管采用的是普通玻璃，紫外线不能透出来，被荧光粉吸收后发出可见光，而紫外光灯管则用透紫外玻璃或石英玻璃生产。紫外线穿过玻管壁投射出来。紫外线灯作为光催化氧化的光能提供体，光催化剂纳米粒子在一定波长的紫外光线照射下才能受激发生成电子空穴对，空穴分解催化剂，整个光催化氧化过程不会产生臭氧，不会因为产生臭氧而带来新的环境问题。 技术先进性：光催化工艺主要是由镶嵌有纳米二氧化钛（TiO）的泡沫银网、产生254nm2和185nm紫外线、电控系统及设备壳体等四大部分组合。光催化工艺能有的去除部分挥发性有机和无机化合
7、物，如苯、甲醛、丙酮、氨、二氧化氮、硫化氢等。这些有害气体可经过二氧化钛的催化作用被完全分解破坏，达到无机化，而不形成中间产物。目前，很多发达国家，在充分应用含有二氧化钛的光催化涂料，涂在建筑物外墙和马路隔音板上，利用太阳光来分解汽车排放废气中的氮氧化物，从而净化空气。 产品介绍：银是银白色微黄金属，具有铁磁性，熔点为1453,难溶于盐酸和硫酸，在硝酸中处于钝化状态，在空气中，银与氧反应，表面迅速生成一层极薄的钝化膜，能抗大气、碱和一些酸的腐蚀。泡沫锲既有上述金属银的优良特性，即耐高温、抗腐蚀、化学性质稳定的特征，又具有泡沫金属独特的三维网状结构。以它为机体，附载纳米二氧化钛开发而成的光催化泡
8、沫金属滤网继承了泡沫银的优点，超过95%的空隙率保证了良好的流体通透性、而在其表面分布均匀的光触媒材料比表面积大，表面覆盖率高，最大限度增大了与光触媒与紫外线的接触面。加之泡沫金属的三维特性，使得光催化“反应腔”饱满，保证其光催化效率。 产品性能：1）高效去除率：能高效去除挥发性有机物（VOC）,无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，去除效率可达99.9%以上。2）适应性强：可适应高浓度，大气量，不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行稳定可靠。3）运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，设备风阻低
9、,可节约大量排风动力能耗。4）设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件。5）优质材料制造：防火、防腐蚀性能高，性能稳定，使用寿命长。6）环保高科技产品：采用国际上最先进技术理念，通过专家及我公司工程技术人员长期反复的试验，开发研制出的高科技环保净化产品，可彻底有毒有害物质，并能达到完美的去除效果，经分解后的气体，可完全达到无害化排放，不产生二次污染，同时达到高效消毒杀菌的作用。3.4活性炭简介蜂窝状活性炭是一种新型环保活性炭废气净化产品，能有效降低异味和污染物，本产品主要原料是采用，高级煤质活性炭粉、高碘值椰壳活性炭粉、超强脱色木质活性炭粉。采用蜂窝状活性炭（100*100*
10、100mm）作为吸附剂，其经过耐水处理和二次烧制，具有机械强度高，耐水、耐强酸、强碱的特性，蜂窝状活性炭阻力（压降）很小，使用寿命长。其阻力仅为其他活性炭的1/10左右，是实测阻力不大于700Pa,适合应用于大风量废气处理，运行电耗明显降低。活性炭是一种多孔性的含炭物质，它具有高度发达的孔隙构造，活性炭的多孔结构为其提供了大量的表面积，能与气体（杂质）充分接触，从而赋予了活性炭所特有的吸附性能，使其非常容易达到吸收收集杂质的目的。就象磁力一样，所有的分子之间都具有相互引力。正因为如此，活性炭孔壁上的大量的分子可以产生强大的引力，从而达到将有害的杂质吸引到孔径中的目的。3.5 漆雾过滤器简介：漆
11、雾过滤器车间漆雾过滤器厨房油烟漆雾过滤器喷房漆雾过滤器用途：一般适用于干式涂装喷漆房、汽车、家具、机械零部件的干式喷漆系统及车间漆雾过滤或厨房油烟过滤。漆雾过滤器车间漆雾过滤器厨房油烟漆雾过滤器喷房漆雾过滤器产品特性：* 进风面为多层漆雾过滤纸；出风面为高强度的连续单丝玻璃纤维漆雾过滤棉；* 捕捉率高、漆雾隔离效果好；压缩性能好,高弹性、低压损，对漆雾有特佳的捕集效率，最高可达99.8%；* 捕集来自喷漆系统的过量油漆,避免设备上有油漆污点,防止被喷漆表面受损并保护外界环境.过滤房内油漆微粒,减低排出废气污染；* 外框可搭配纸框、铝框；3.6 安全防护活性炭为纯物理吸附，安全系数较高，因活性炭
12、为可燃物，所以活性炭吸附床进出风口都装有阻火器。A光催化氧化为紫外线分解过程无危险。3.7 维护费用消耗品名称更换周期/损耗活性炭60个月/次催化剂60个月耗电过滤棉6个月/次四、安装调试工程及售后服务青岛路博宏业环保技术开发有限公司配备有高素质的工程技术服务工程师,专门负责售后服务工作。方便及时为用户提供优质满意的服务是青岛路博宏业环保技术开发有限公司的承诺。(I)货物的质量保证期为自货物通过最终验收起12个月。质保期内我方免费负责质量保修。设备质保期内因损坏更换的零部件按从更换完成之日起质保12个月。我方提供设备终身维修服务我方确保长期稳定供应备品、备件。(4)质保期满后如出现我方产品质量
13、问题，我方仍负责维修服务，如出现其它问题，并按市场价酌情收取材料费。质保期内服务承诺(6)设备出现故障，根据实际需要2小时内给予响应，能以电话和传真方式解决的应在8小时内给予明确答复；如需到现场服务，1个工作日内指派相关人员抵达买方现场给予处理，直至故障排除；如需卖方外购备品备件等，视购买的交货期依据双方约定的时间及时处理。以上故障或更换的部件产生的费用由我方承担。设备开始正常运行后，我方安排相关服务人员陪同生产3天。这期间若设备发生异常，我方陪同生产时间相应延长，延长时间根据协商确定。售后服务目标：至诚至信的完美服务，百分百的用户满意。五、相关工程客户表序号单位工程项目1ft东永丰轮胎有限公司废气净化处理设备2科孚德机电有限公司废气净化处理设备3淄博威尔斯通废气吸收净化处理设备4青岛米达斯不锈钢有限公司废气吸收净化处理设备5ft东阳谷电缆厂废气喷淋净化系统6濮阳润丰保温材料废气净化设备7ft东天晟煤矿装备喷漆车间废气净化设备8TIB废气除尘净化系统9宁波喷漆废气净化系统10日照邦基三维油脂废气除尘净化系统11青岛耐涂可精细化工喷漆废气净化系统12禹城禹王蛋白污水池废气净化系统13江西印钞厂污水站废气净化系统14天津康龙化成医药医药废气净化系统15青岛灵ft钢构喷漆房废气净化系统16日照凌云海废白土车间、污水池废
