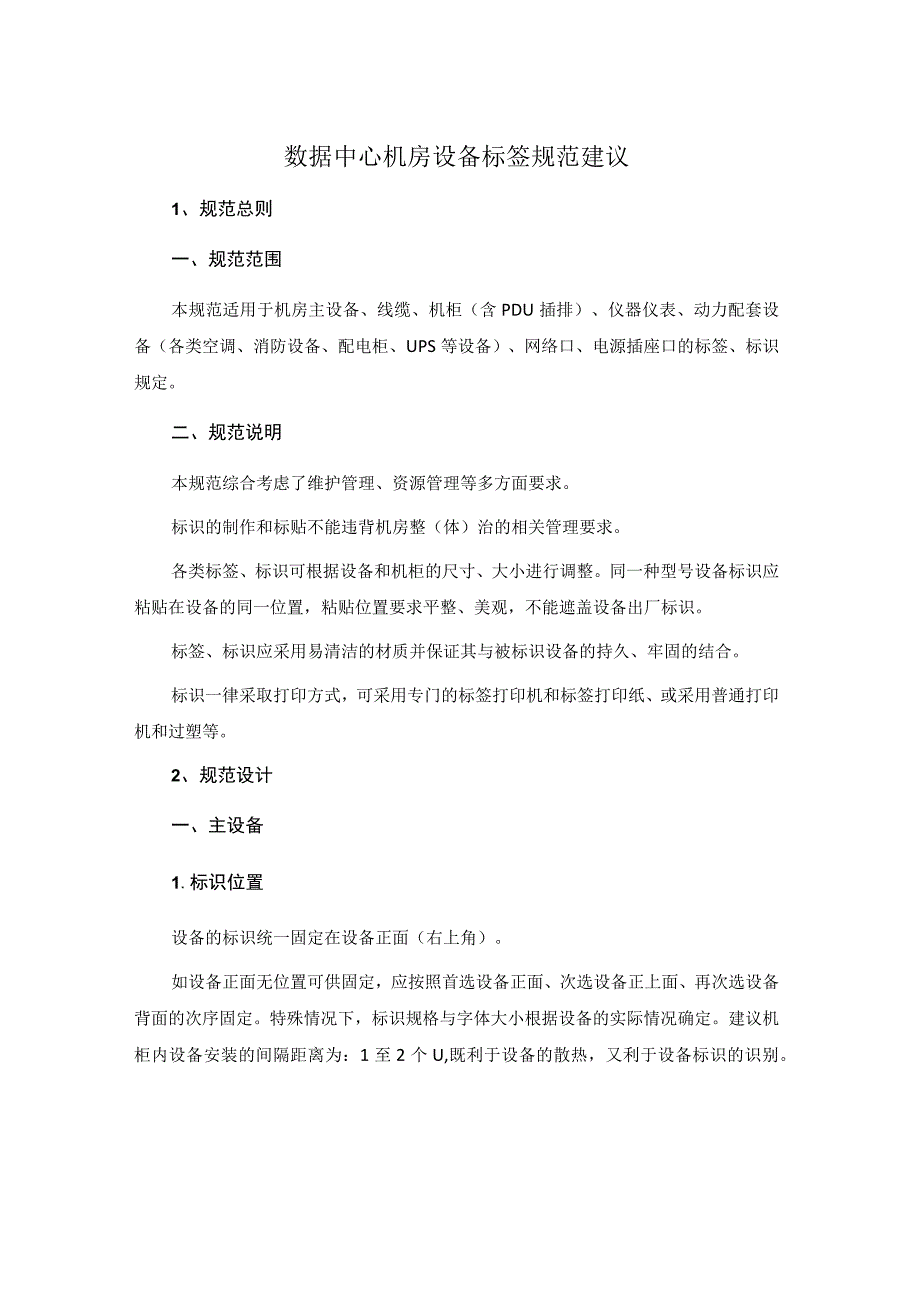

1、数据中心机房设备标签规范建议1、规范总则一、规范范围本规范适用于机房主设备、线缆、机柜（含PDU插排）、仪器仪表、动力配套设备（各类空调、消防设备、配电柜、UPS等设备）、网络口、电源插座口的标签、标识规定。二、规范说明本规范综合考虑了维护管理、资源管理等多方面要求。标识的制作和标贴不能违背机房整（体）治的相关管理要求。各类标签、标识可根据设备和机柜的尺寸、大小进行调整。同一种型号设备标识应粘贴在设备的同一位置，粘贴位置要求平整、美观，不能遮盖设备出厂标识。标签、标识应采用易清洁的材质并保证其与被标识设备的持久、牢固的结合。标识一律采取打印方式，可采用专门的标签打印机和标签打印纸、或采用普通打

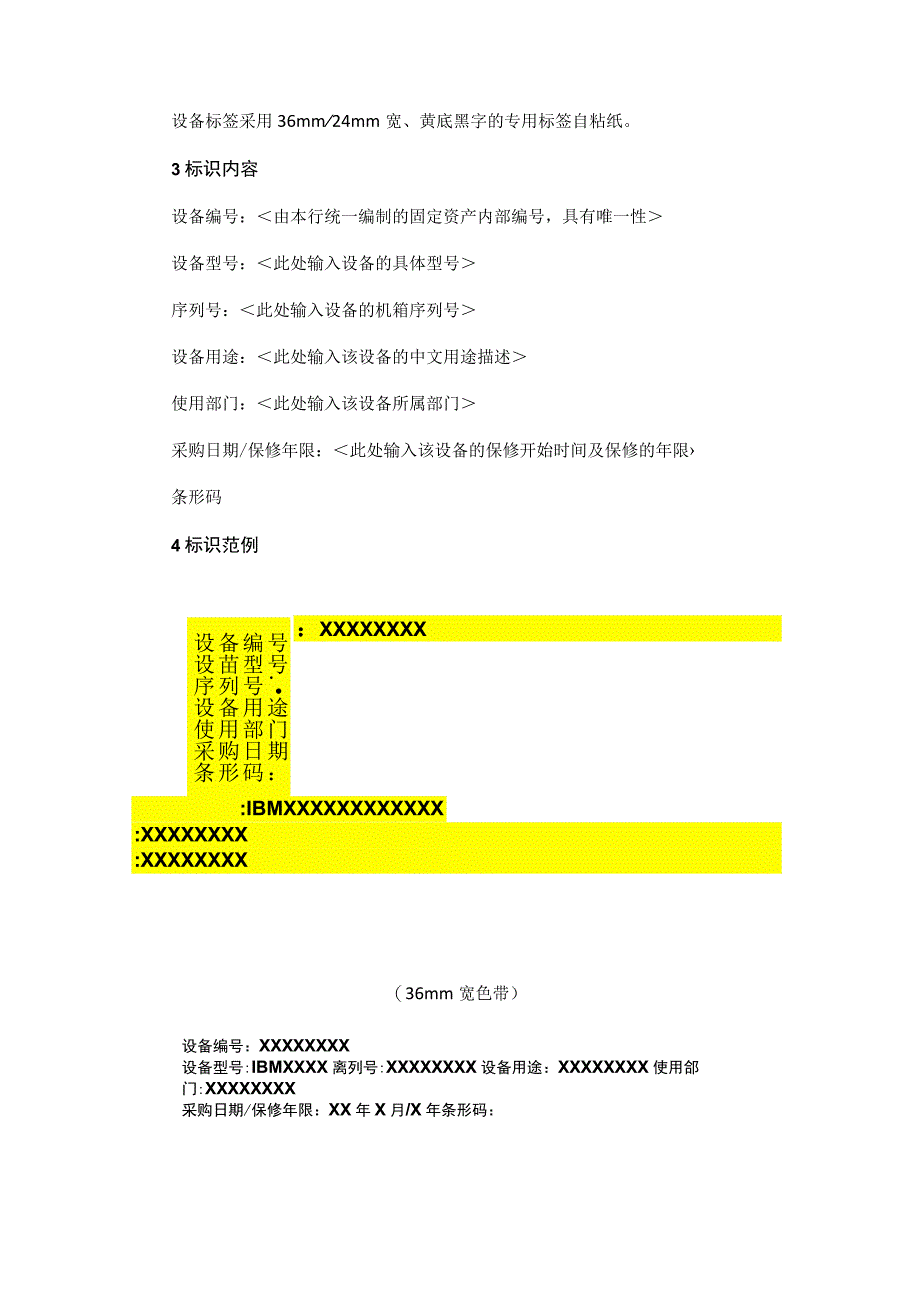

2、印机和过塑等。2、规范设计一、主设备1.标识位置设备的标识统一固定在设备正面（右上角）。如设备正面无位置可供固定，应按照首选设备正面、次选设备正上面、再次选设备背面的次序固定。特殊情况下，标识规格与字体大小根据设备的实际情况确定。建议机柜内设备安装的间隔距离为：1至2个U,既利于设备的散热，又利于设备标识的识别。设备标签采用36mm24mm宽、黄底黑字的专用标签自粘纸。3标识内容设备编号：由本行统一编制的固定资产内部编号，具有唯一性设备型号：此处输入设备的具体型号序列号：此处输入设备的机箱序列号设备用途：此处输入该设备的中文用途描述使用部门：此处输入该设备所属部门采购日期/保修年限：此处输入该
3、设备的保修开始时间及保修的年限条形码4标识范例号号.途门期：编型号用部日码备苗列备用购形设设序设使采条：XXXXXXXX:IBMXXXXXXXXXXXX:XXXXXXXX:XXXXXXXX（36mm宽色带）设备编号：XXXXXXXX设备型号:IBMXXXX离列号:XXXXXXXX设备用途：XXXXXXXX使用郃门:XXXXXXXX采购日期/保修年限：XX年X月/X年条形码：（24mm宽色带）二、存储设备（移动硬盘、光盘等媒介）1标识位置标识位置统一粘贴在设备的正面2标识大小及材料设备标签采用9mm12mm宽、黄底黑字的专用标签自粘纸。3标识内容I设备编号：由本行统一编制的固定资产内部编号，具有

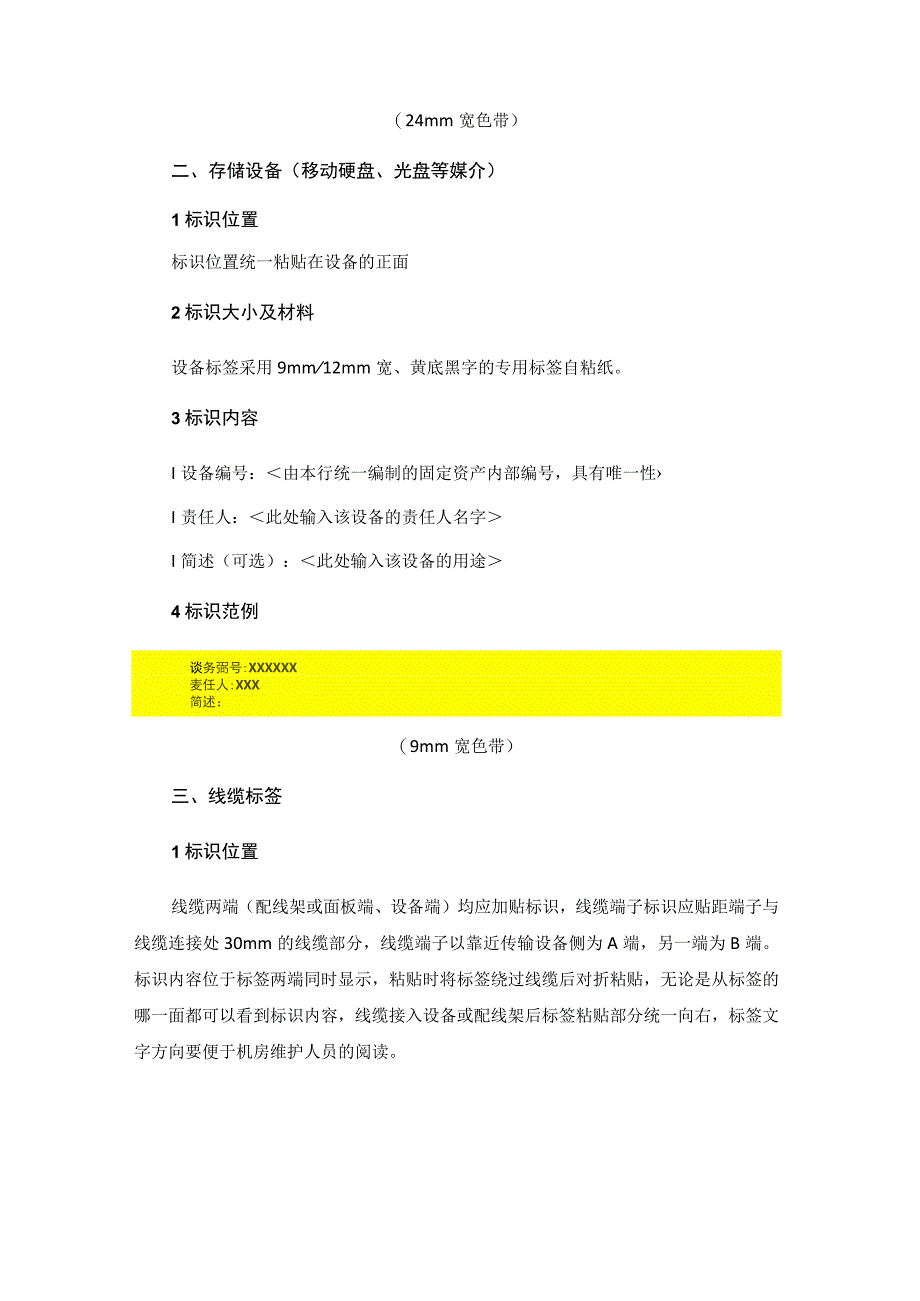

4、唯一性I责任人：此处输入该设备的责任人名字I简述（可选）：此处输入该设备的用途4标识范例谈务弼号:XXXXXX麦任人:XXX简述：（9mm宽色带）三、线缆标签1标识位置线缆两端（配线架或面板端、设备端）均应加贴标识，线缆端子标识应贴距端子与线缆连接处30mm的线缆部分，线缆端子以靠近传输设备侧为A端，另一端为B端。标识内容位于标签两端同时显示，粘贴时将标签绕过线缆后对折粘贴，无论是从标签的哪一面都可以看到标识内容，线缆接入设备或配线架后标签粘贴部分统一向右，标签文字方向要便于机房维护人员的阅读。.-J对于较细的光纤跳线标签，也可以使用旗形标签。2标识大小设备标签采用12mm宽专用标签自粘纸。，
5、颜色按以下约定:业务运行类：红底白字；业务管理类：蓝底白字；主机监控，管理类：黄底黑字；临时使用类：灰底黑字；网络设备之间:白底黑字。3标识内容3.1 光纤跳线、网络线缆本端设备所处机柜编号、本端设备名称及端口类型、编号标签近端的配线架端口号或信息面板编号对端设备所处机柜编号、对端设备名称及端口类型、编号3.2设备电源线设备电源线连接的设备编号及多电源时的顺序号4标识范例（设备编号-$序号（设备鼻号）-（Q序号）5线缆使用规范所有的网络跳线在接入设备时必须通过FLUKE测线仪千兆合格性测试，并形成链路测试报告当一台设备的跳线全部接插完毕后，应立即粘帖标识。在标识粘帖完成后，对整个机柜的线路进行
6、整理、绑扎,按照强、弱电线路分开走向的原则进行理线。线缆颜色约定：业务运行类：红色；业务管理类：蓝色；主机监控，管理类：黄色；临时使用类：灰色四、机柜标识机柜标签分为两种，一种用于标识机柜的编号。机柜的编号可以以列为单位,如第一列为A歹U，第一列的第一个机柜为Al,以此类推；也可以以机房功能区进行划分，如网络区第一列第一个机柜可以用Nl-I来表示，服务器区第一列第一个机柜可以使用Sl-I来表示，以此类推。具体编号规则可以根据现场实际情况进行细分、优化。另一种机柜标签用于表示该机柜内所安装的设备位置图及相关设备信息。这两种机柜标识同时使用。1标识位置I机柜编号标识位于机柜正上方顶端。I机柜设备安
7、装位置信息标识位于机柜前门。如果机柜前门为网孔设计，可以在机柜标识的上侧和下侧分别打孔使用扎带进行固定；如果机柜前门为封闭式玻璃门，可以使用双面胶条将机柜标识粘帖与玻璃门上。标识上沿的统一高度为距离抗静电地板面16米。机柜编号标识采用36mm宽黄底黑字的专用标签自粘纸或同等大小的标识牌。机柜设备安装位置信息标识大小为A4规格，表面使用过塑处理。3标识内容每台设备的安装位置设备所属的项目或工程名称设备所属的业务系统名称设备所属的应用管理员管理员联系电话系统供应商供应商技术支持电话系统维保商维保商技术支持电话4标识范例jd词项目或工程名称此名系给全称应用管理员系统供应商硬件管理员亚方承筑召孙及联系
8、电话及联系电话及联系电话硬件维保商及联系电话42411_40393837363534333231302928272625242322212019181716151413121110090807060504030201五、仪器仪表1标示位置仪器仪表上方显眼处。2标识大小及材料仪器仪表标签采用36mm24mm宽黄底黑字的专用标签自粘纸。3标识内容设备编号：由银行统一编制的固定资产内部编号，具有唯一性，详见附录1设备型号：此处输入设备的具体型号序列号：此处输入设备的机箱序列号设备用途：此处输入该设备的中文用途描述使用部门：此处输入该设备所属部门4标识范例资产编号：XXXX设备型号：XXXX序列号：X
9、XXX设备用途：XXXX使用部门：XXXX六、动力与环境设备1标识位置所有动力与环境设备的设备、机架、子架、接线端子、线端。2标识内容动力设备的设备编号、设备名称、生产厂商及厂商技术支持热线、设备型号、设备序列号、设备使用部门、设备责任人、设备启用时间及设备保修年限、条形码。配电柜名称，该配电柜电源由哪里输入，又为哪些设备或区域供电。配电柜每路空气开关示意3标识范例3.1 动力设备标识范例资产编号：Fjhxjmktooi使用MJrJ：xx设各名称：限努器区将空空喝责任人：XXX空产厂商：艾默生厂商技术支持：300W876510设国型号：DNaZMe3000再列号：1234567890启用时间：
10、2(HO年3月1日保修年限：3年条形码：3.2 配电柜标识范例配电柜名称：XXXXXX输入：XXXX输出至：XXXX33配电柜空气开关标识Hse入备用XXXW电柜XxXX精密空调新风机情助插座照明应急照明门禁电源消防电源NX-X机柜七、网络口及电源插座口标识1标示位置网络口或电源插座口上方显眼处。2标识大小及材料网络口及电源插座口标识标签采用36mm24mm宽黄底黑字的专用标签自粘纸。3标识内容端口描述：此处输入该设备的中文用途描述使用部门：此处输入该设备所属部门4标识范例业务网，办公网，互联网，UPS输入，市电输入八、等保标签按照资产分级相关管理程序，对相关资产进行定级及标识，并对不同等级资
11、产采取不同的安全保护措施。1标识位置标识位置统一粘帖在设备的正面主要标签的旁边。2标识大小及材料设备标签采用9mm12mm宽的专用标签自粘纸。颜色约定：等级标识标签颜色很高d4j红底白字”高33j橙底黑字一一般S2d黄底黑字”低一Id蓝底黑字”很低Od白底黑字”3标识内容资产等级：保密性、完整性、可用性等级标识：XXX4标识范例资产等级4AAA（9mm宽色带）九、临时标签第一时间无法粘贴固定标签或搬迁等特殊情况、需标识更多内容时，可在设备上标识临时标签，标签为透明工作证包装袋，内放打印纸或纸质卡片标识。各类临时标签标识内容由系统管理员确定，临时标签使用后，应及时撤销或变更为正式标签。1标识位置
12、标识位置统一使用扎线带挂在设备正面/机架/背面位置。附录1、设备编号编码规则设备编号：AABBCCCe-XX(用AA电子设备类型，BB设备采购年份，CCCC同类电子设备顺序号，-XX设备配件)电子设备类别(AA)编码如下：设备类型编码规则（第一位）,类别d编号类别一编号C硬伸机房设施,Ad软件H应用系统,Sd存储设备dBd数据库一Td服务器HCd中间件9US网络设备D,操作系统。VS自助设备Ed工具软件CWd终端设备QFS口口0终端外设户G333配件d*XP耗材d*P电子设备类型编码规则（两位编码规则），一、硬件小类别C编类别类别”编号dAi机房设：发电机二AldBi存储d存储设备TBOIw网
