1、美的集团全国美云网改造项目割接方案新华三技术有限公司起草人：ProjectManager起草日期：2021.12.25文档信息文档名称美的集团全国美云网改造项目割接方案文档编号文档类别技术文档工程文档口培训文档口运维文档口项目文档口服务文档口其他当前版本1.0创建日期2021-11-25文档主送部门网络技术部文档作者联系方式修订记录修改记录日期修改人审阅人摘要VI.0建立文档审批发布审核记昼目期审阅人审阅正式核准发布产权说明Copyright2006-2011新华三技术有限公司及其许可者所有，保留一切权利。未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形

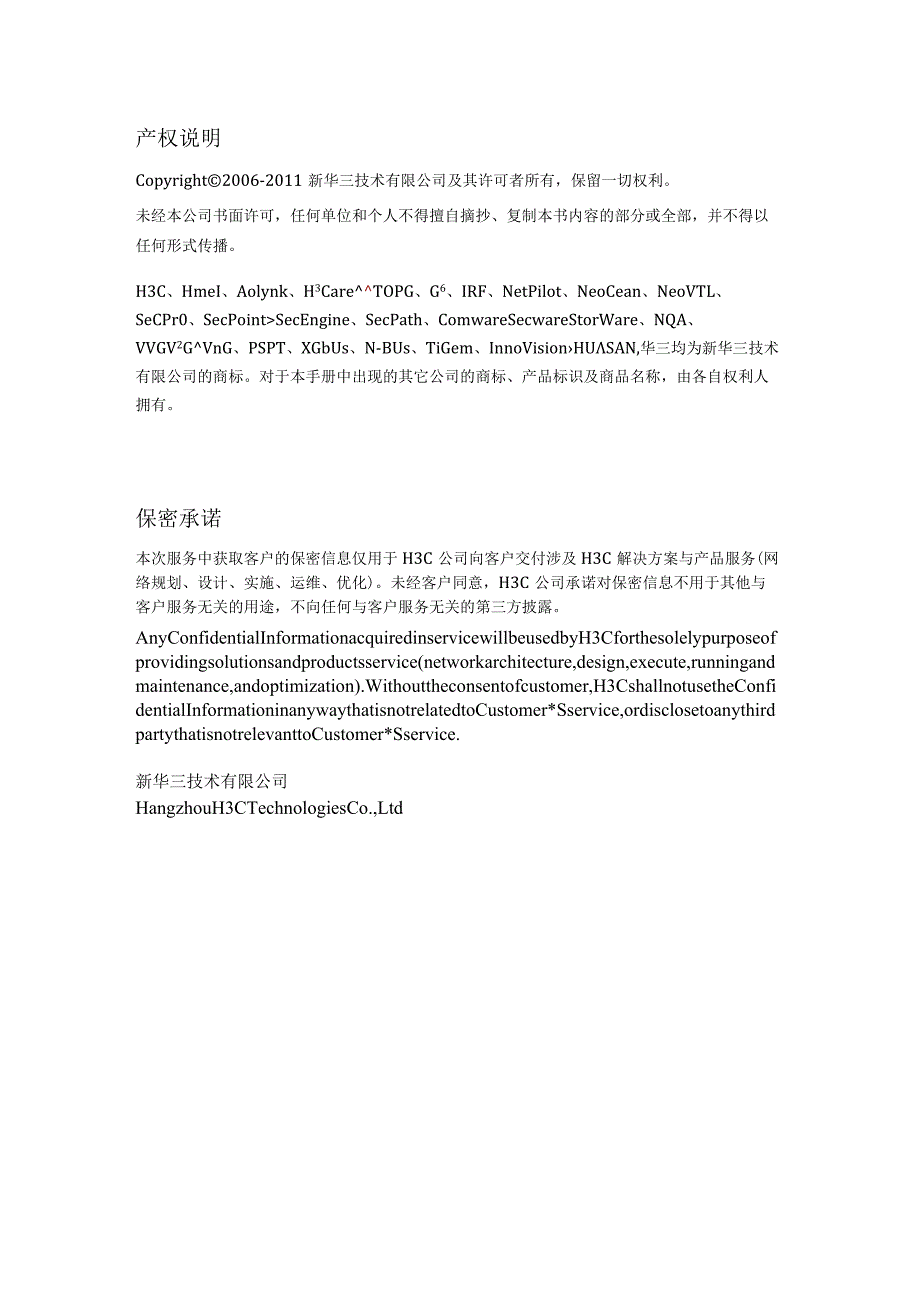

2、式传播。H3C、HmeI、Aolynk、H3CareTOPG、G6、IRF、NetPilot、NeoCean、NeoVTL、SeCPr0、SecPointSecEngine、SecPath、ComwareSecwareStorWare、NQA、VVGV2GVnG、PSPT、XGbUs、N-BUs、TiGem、InnoVisionHUSAN,华三均为新华三技术有限公司的商标。对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。保密承诺本次服务中获取客户的保密信息仅用于H3C公司向客户交付涉及H3C解决方案与产品服务(网络规划、设计、实施、运维、优化)。未经客户同意，H3C公司
3、承诺对保密信息不用于其他与客户服务无关的用途，不向任何与客户服务无关的第三方披露。AnyConfidentialInformationacquiredinservicewillbeusedbyH3Cforthesolelypurposeofprovidingsolutionsandproductsservice(networkarchitecture,design,execute,runningandmaintenance,andoptimization).Withouttheconsentofcustomer,H3CshallnotusetheConfidentialInformationi
4、nanywaythatisnotrelatedtoCustomer*Sservice,ordisclosetoanythirdpartythatisnotrelevanttoCustomer*Sservice.新华三技术有限公司HangzhouH3CTechnologiesCo.,Ltd目录第一章割接概述61.1总体说明61. 2割接安排71.1.1 割接人员安排71.1.2 业务调整需要的配合工作71.1.3 物料备件准备7第二章组网分析82.1 现网组网分析82. 2割接后组网分析82.1 .1割接后组网拓扑82.2 2.2常态下分部与总部联通业务流转示意图92.3 2.3分部联通主用CE
5、至PE故障时流量走向92.4 2.4分部联通主用CE设备故障切换备用CE时流量走向10第三章割接实施前准备H2.5 操作申请112.6 实施审核112.7 准备工作112.8 设备IP地址、名称及登录帐号、密码规划123. 5改造工作风险分析及应对措施12第四章割接步骤134.1割接操作步骤131.1.1 1.1准备工作131.1.2 配置CE基础数据，包含设备名称、各类接口地址及管理和告警相关数据141.1.3 1.3确认与PE侧EBGP对接和路由收发171.1.4 业务模拟测试211.1.5 业务割接，对接内网路由234. 1.6业务测试方案254. 2割接过程中应急处理264 .2.1链
6、路测试不通、丢包严重：265 .2.2静态路由问题故障诊断274. 2.3BGP协议285. 2.4网络速度问题诊断30第五章回退方案33第六章守局方案33第七章割接现场操作记录357.1设备加电及设备检查记录357.2业务操作记录377.2.1设备数据配置377.2.2割接及测试记录39第一章割接概述1.1总体说明本次网络改造的目的是将美的云网业务从原有的使用MSTP链路组网更改为双运营商接入的MPLSVPN组网，除更灵活的业务接入方式、高级别的业务保护机制之外，更是提供了阿里云、华为云、腾讯云等主流云供应商的云资源池预连接，为美的云后续的业务拓展奠定了坚实的网络基础。美的云网改造项目在全国
7、38个节点新建76台联通MPLSCE节点，其中佛山总部两台CE以热备份方式入网承载业务，同时与其它运营商CE形成负载分担方式提供流量转发服务，设计分部流量正常时走主用CE到达总部，当主用CE故障或联通永丰PE至主用CE侧链路故障时，因备用CE侧到文华机房链路带宽较小，故总部去往生产基地的流量会切换至其它运营商CE侧，该部分的回程流量切往文华至备用CE方向；销售公司的整体流量切往文华至备用CE方向。其他生产基地和销售公司的两台CE以1+1冷备方式入网，最终生产基地和销售公司主用联通CE设备与其它运营商CE设备以流量负载分担的方式共同为内网用户提供到达总部的数据通道。简要业务改造步骤如下：1、佛山
8、总部两台CE设备入网，分别接入顺德永丰机房和佛山文华机房联通PE设备；2、佛山总部两台CE设备分别与永丰和顺德PE设备建立EBGP邻居，引入通过ospf学习到的总部内网业务路由，修改引入路由cost以及EBGP发布路由时的MED属性达到主备方式；3、佛山总部两台CE设备建立IGP邻居，解决内网在线路故障时的路由同步问题；4、生产基地和销售公司侧使用一台CE设备与所归属的PE设备建立EBGP邻居，引入OPSF内网业务路由，与其它运营商CE设备通过负载方式共同为内网业务提供至美的总部的数据通道。分节点上的另外一台CE设备作为备份设备保持开机运行，并布放至PE侧和内网侧接入线路，当主用CE出现故障时
9、，通过美的内网机房内线路倒换即可实现设备倒换；5、因为生产基地业务涉及双出口改造，故我方建议该操作与其它运营商一同进行，在避免多次调整的前提下，业务倒换及连通性测试将会更加贴近目标网络实际场景。1.2割接安排1.2.1割接人员安排本期改造工作共涉及4个据点，分别为佛山总部，南宁、临沂、海口三个销售公司，因此改造过程中的各类指导与协调工作非常重要。为保证此次改造业务的顺利进行，各公司分工如下：美的集团作为项目整体管理方，负责各方之间的协调和指导工作；联通公司负责项目进度推进和施工质量把控及管理工作；新华三公司执行改造现场实施操作，并负责进行改造后业务测试以及技术支持工作。此次改造具体人员安排如下
10、：局点人员陈亚梅公司联系电话职责联通公司项目经理技术负责人朱矶新华三公司项目经理郅高宏技术负责人邓律维实施工程师1.2.2业务调整需要的配合工作1、业务调整工作将造成分部至总部的业务中断，需要美的集团提前知晓并通知相关分部。2、新华三公司配合进行割接后业务的测试。1. 2.3物料备件准备物料名称数量提供方备用线缆3新华三备用设备1新华三第二章组网分析1.1 现网组网分析目前美的总部通过运营商MSTP线路与分部直接互联，使用OSPF协议对分部进行普通区域划分，来实现总部与分部之间的路由收发与控制。1.2 割接后组网分析1.2.1 割接后组网拓扑2. 2.2常态下分部与总部联通业务流转示意图分部与
11、总部两侧均通过两家运营商进行流量的双向负载分担。2. 2.3分部联通主用CE至PE故障时流量走向此时由于分部侧联通CE与PE之间只有一条链路互联，故当其中断时，生产基地到总部之间的流量经其他运营商互通，销售公司的到总部的业务将中r的TO2. 2.4分部联通主用CE设备故障切换备用CE时流量走向分部主用CE设备故障时，生产基地流量切往其它运营商，销售公司业务将终端，此时将分部主用CE上下行链路倒换至备用CE后，其业务均恢复正常。美的内网设备第三章割接实施前准备3.1操作申请按相关进度安排，在操作前3天内将以下文档提交至用户相关部门，进入申请操作流程。令美的集团美的云网项目改造项目宁波局点割接方案
12、3. 2实施审核用户相关部门对上述文档进行审议和确认。3. 3准备工作时间确认人确认内容确认内容割接前完成联通及新华三基础环境完成分部局点CE至PE的链路对接，确保上行链路质量满足业务开通标准新华三完成分部局点CE至内网设备的链路测试，确保下行链路质量满足业务开通标准完成分部局点CE设备安装、加电、开局版本匹配，确保设备基础运行状态正常割接前完成新华三软件环境按照方案要求完成CE及PE节点相关数据配置，包括设备管理、报警、端口、IGP及BGP路由配置等确认CE与PE之间的邻居状态，同时确认BGP路由学习情况以及相关COST值设置割接前完成美的提前知会集团及分部业务改造过程中分部至总部业务在切换
13、时会中断，需要美的集团提前知晓并告知分部相关负责人分部设备数据备份在业务割接前完成美的分部接入设备数据备份割接前业务测试美的分部人员及新华三确认原有走MSTP链路各项业务系统正常在业务割接前完成现有业务测试3.4设备IP地址、名称及登录帐号、密码规划本次分部的设备均为新建，具体登录地址及账号密码见下表:区域设备名称LpBack地址用户名密码主CEZjnb-Xsgs-MYWcroi10.23.254.11备CEZJNB-XSGS-MYWCR02地址规划详见附件2数据规划表3. 5改造工作风险分析及应对措施本次改造工作如出现不可预料的问题，须进行业务倒回。恢复设备相关线缆至操作前状态。具体倒回步骤
14、请参考每条操作中的倒回方法。第四章割接步骤3.1 割接操作步骤4. 1.1准备工作操作时间：割接前完成此部分配置。操作内容：1、完成分部局点CE至PE的链路对接，确保上行链路质量满足业务开通标准；2、完成分部局点CE至内网设备的链路测试，确保下行链路质量满足业务开通标准；3、完成分部局点CE设备安装、加电、开局版本匹配，确保设备基础运行状态正常；4、原有业务使用的MSTP链路正常，原有业务正常；4、如割接时上述第一条出现问题时，应立即暂停割接，检查相关问题，确认短时间无法解决时，应停止割接操作，待问题解决后方可重新申请割接操作；5、相关实施和测试工作需做好相应人员安排，做到定岗定人；预期结果：1、所有线路正常；2、原有业务正常；3、新增设备及链路准备完毕；4、人员安排妥当；倒回办法:此步骤不涉及业务层面操作，不需要倒回。4. 1.2配置CE基础数据，包含设备名称、各类接口地址及管理和告警相关数据操作时间:操作内容:1、设备名称及管理相关此处各分部设备名称详见3.4设备名称及管理账号、密码systern-Vlewsystem-viewsysnameZJNB-XSGS-MYWCRO1nlocal-userningbopasswordsimpleauthoriza
