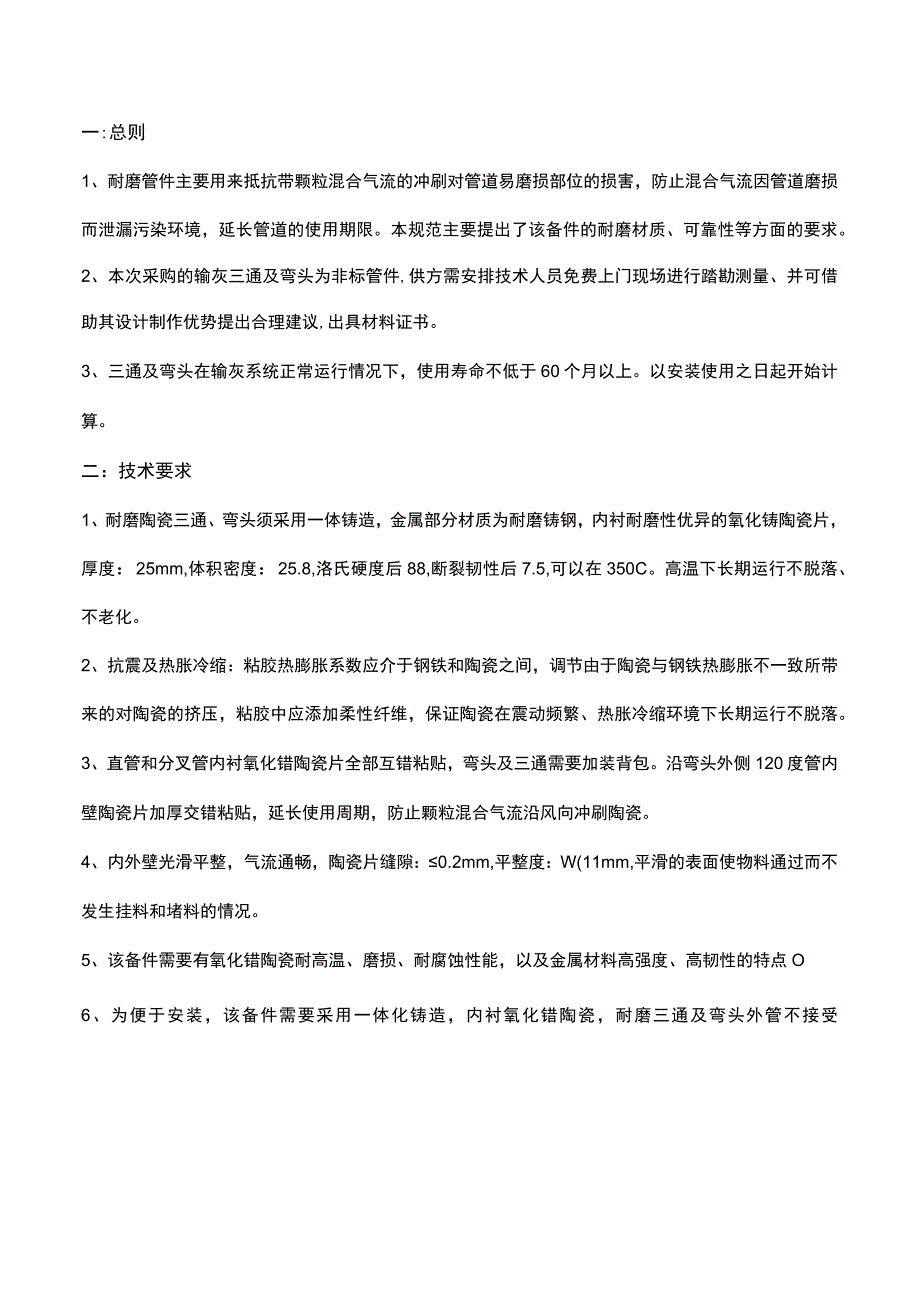

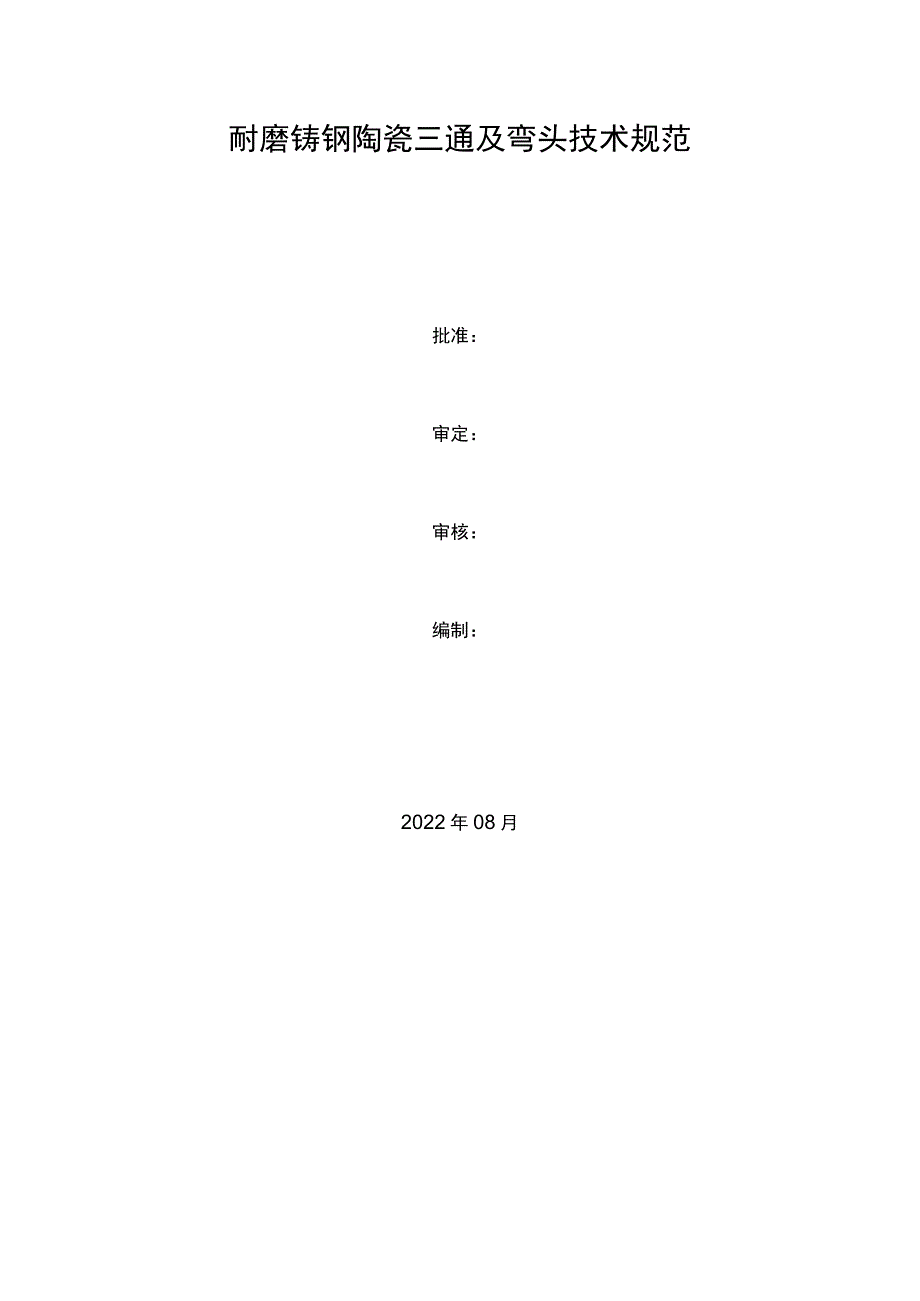

1、耐磨铸钢陶瓷三通及弯头技术规范批准：审定：审核：编制：2022年08月一:总则1、耐磨管件主要用来抵抗带颗粒混合气流的冲刷对管道易磨损部位的损害，防止混合气流因管道磨损而泄漏污染环境，延长管道的使用期限。本规范主要提出了该备件的耐磨材质、可靠性等方面的要求。2、本次采购的输灰三通及弯头为非标管件,供方需安排技术人员免费上门现场进行踏勘测量、并可借助其设计制作优势提出合理建议,出具材料证书。3、三通及弯头在输灰系统正常运行情况下，使用寿命不低于60个月以上。以安装使用之日起开始计算。二：技术要求1、耐磨陶瓷三通、弯头须采用一体铸造，金属部分材质为耐磨铸钢，内衬耐磨性优异的氧化铸陶瓷片，厚度：25

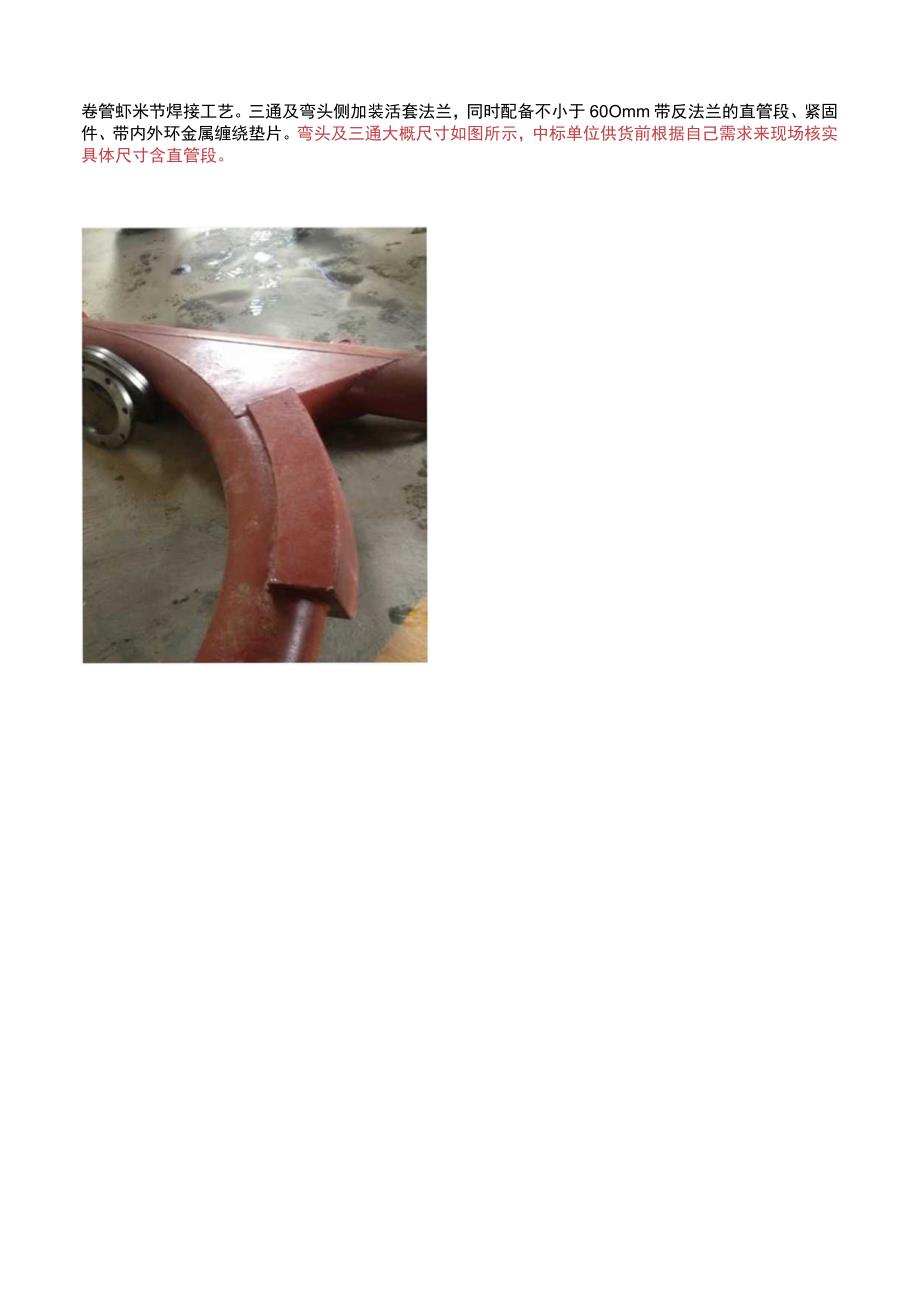

2、mm,体积密度：25.8,洛氏硬度后88,断裂韧性后7.5,可以在350C。高温下长期运行不脱落、不老化。2、抗震及热胀冷缩：粘胶热膨胀系数应介于钢铁和陶瓷之间，调节由于陶瓷与钢铁热膨胀不一致所带来的对陶瓷的挤压，粘胶中应添加柔性纤维，保证陶瓷在震动频繁、热胀冷缩环境下长期运行不脱落。3、直管和分叉管内衬氧化错陶瓷片全部互错粘贴，弯头及三通需要加装背包。沿弯头外侧120度管内壁陶瓷片加厚交错粘贴，延长使用周期，防止颗粒混合气流沿风向冲刷陶瓷。4、内外壁光滑平整，气流通畅，陶瓷片缝隙：0.2mm,平整度：W(11mm,平滑的表面使物料通过而不发生挂料和堵料的情况。5、该备件需要有氧化错陶瓷耐高温、磨损、耐腐蚀性能，以及金属材料高强度、高韧性的特点O6、为便于安装，该备件需要采用一体化铸造，内衬氧化错陶瓷，耐磨三通及弯头外管不接受卷管虾米节焊接工艺。三通及弯头侧加装活套法兰，同时配备不小于60Omm带反法兰的直管段、紧固件、带内外环金属缠绕垫片。弯头及三通大概尺寸如图所示，中标单位供货前根据自己需求来现场核实具体尺寸含直管段。
