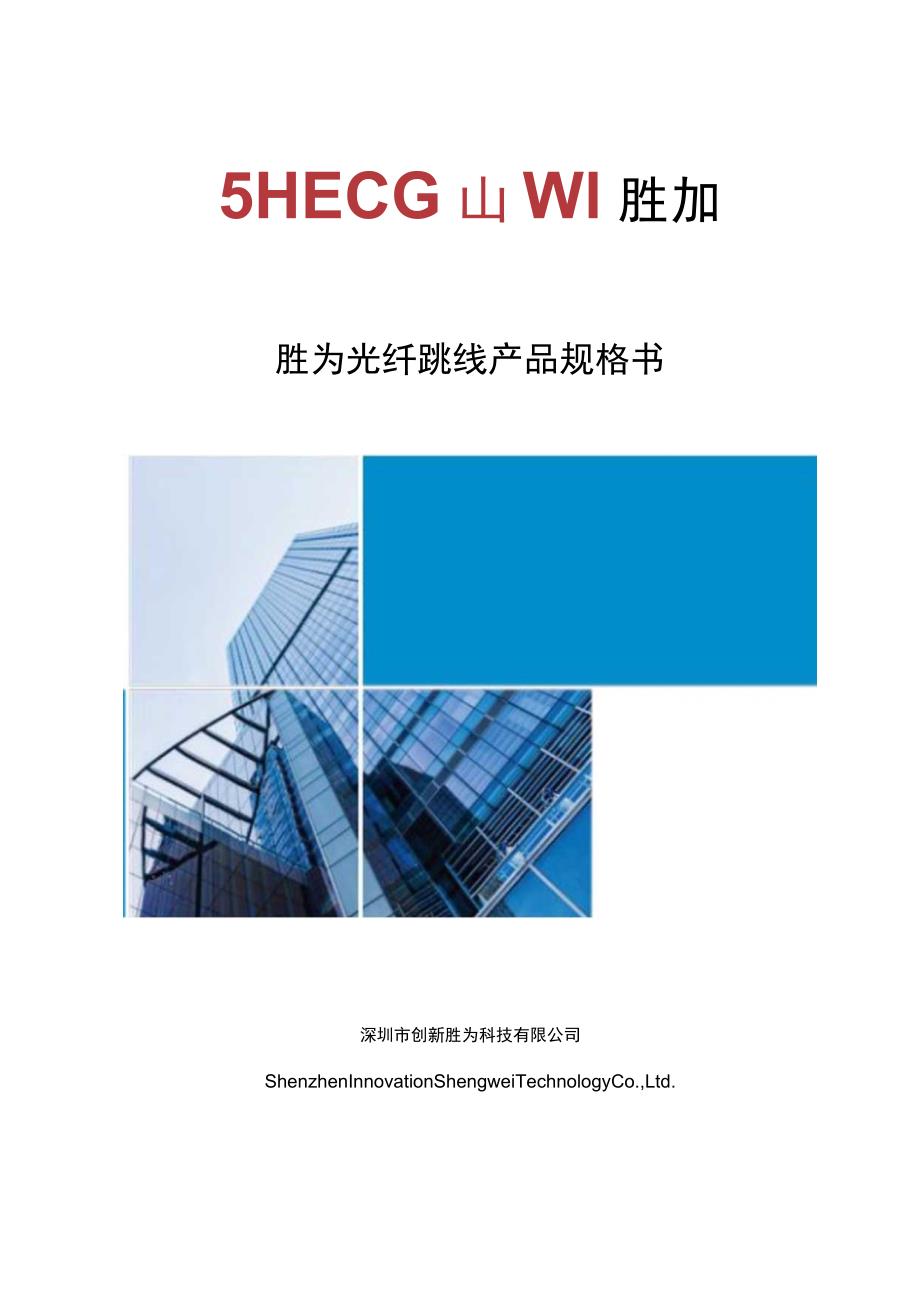

胜为光纤跳线产品规格书.docx_第1页
第1页 / 共7页

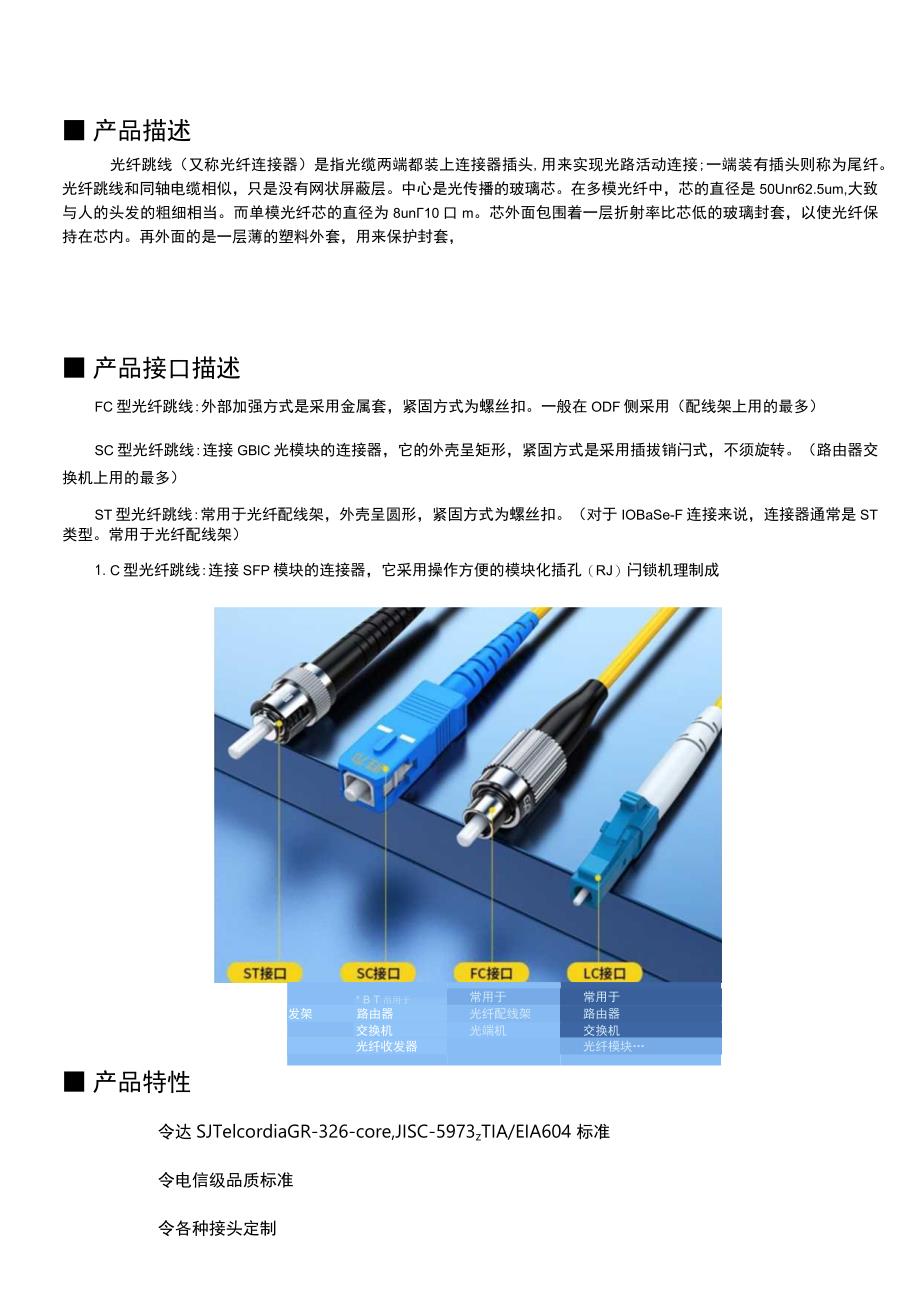

胜为光纤跳线产品规格书.docx_第2页
第2页 / 共7页

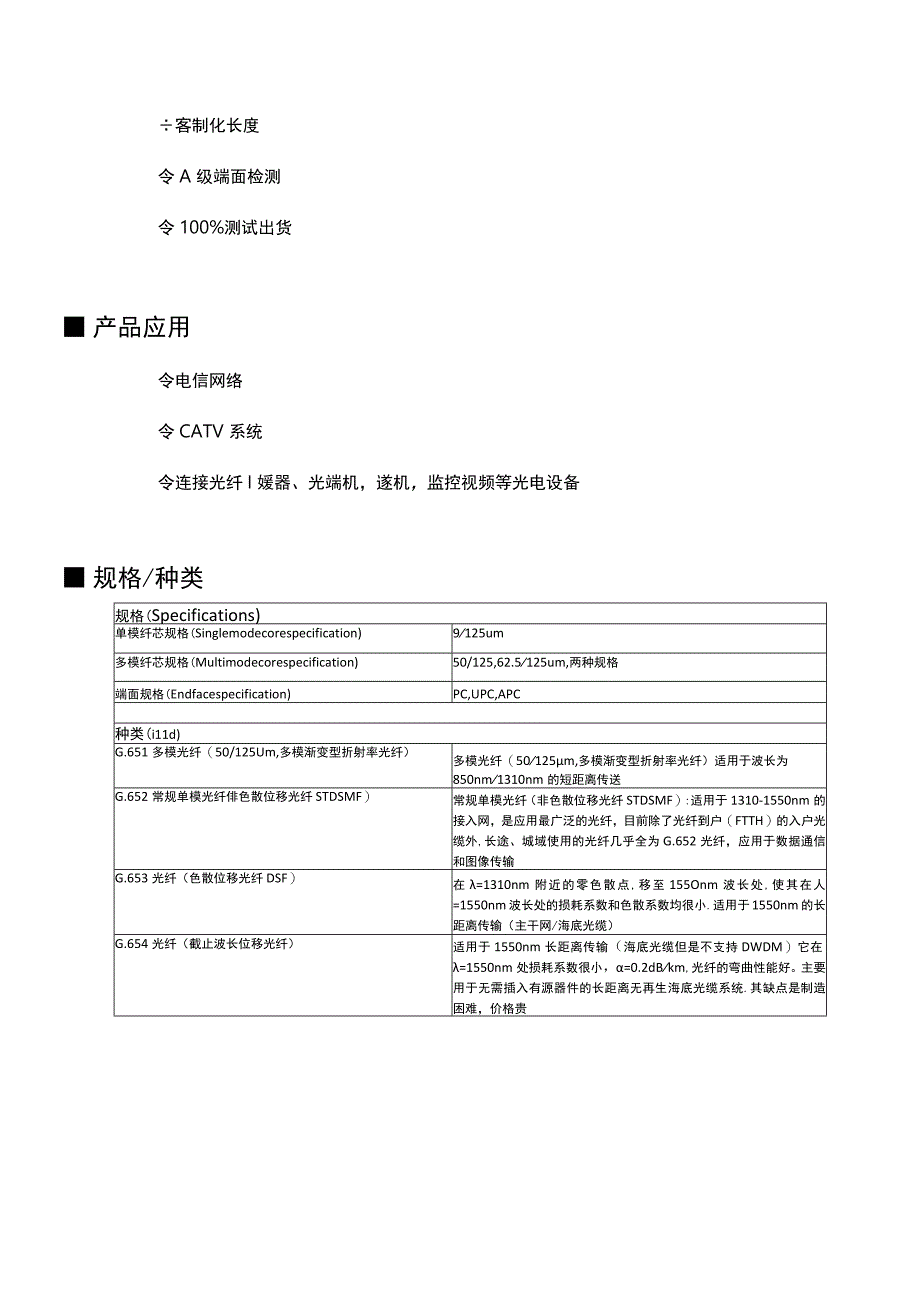

胜为光纤跳线产品规格书.docx_第3页
第3页 / 共7页
胜为光纤跳线产品规格书.docx_第4页
第4页 / 共7页
胜为光纤跳线产品规格书.docx_第5页
第5页 / 共7页
胜为光纤跳线产品规格书.docx_第6页
第6页 / 共7页
胜为光纤跳线产品规格书.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《胜为光纤跳线产品规格书.docx》由会员分享,可在线阅读,更多相关《胜为光纤跳线产品规格书.docx(7页珍藏版)》请在第壹文秘上搜索。

1、5HECG山Wl胜加胜为光纤跳线产品规格书深圳市创新胜为科技有限公司ShenzhenInnovationShengweiTechnologyCo.,Ltd. 产品描述光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是50Unr62.5um,大致与人的头发的粗细相当。而单模光纤芯的直径为8un10口m。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套, 产品接口描述FC型光纤跳线:外部加强方式是采用金属套

2、,紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)SC型光纤跳线:连接GBlC光模块的连接器,它的外壳呈矩形,紧固方式是采用插拔销闩式,不须旋转。(路由器交换机上用的最多)ST型光纤跳线:常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣。(对于IOBaSe-F连接来说,连接器通常是ST类型。常用于光纤配线架)1.C型光纤跳线:连接SFP模块的连接器,它采用操作方便的模块化插孔(RJ)闩锁机理制成* B T 吊用于常用于常用于发架路由器光纤配线架路由器交换机光端机交换机光纤收发器光纤模块 产品特性令达SJTelcordiaGR-326-core,JISC-5973zTIA/EIA604标准

3、令电信级品质标准令各种接头定制客制化长度令A级端面检测令100%测试出货 产品应用令电信网络令CATV系统令连接光纤I媛器、光端机,遂机,监控视频等光电设备 规格/种类规格(Specifications)单模纤芯规格(Singlemodecorespecification)9125um多模纤芯规格(Multimodecorespecification)50/125,62.5125um,两种规格端面规格(Endfacespecification)PC,UPC,APC种类(i11d)G.651多模光纤(50/125Um,多模渐变型折射率光纤)多模光纤(50125m,多模渐变型折射率光纤)适用于波长

4、为850nm1310nm的短距离传送G.652常规单模光纤俳色散位移光纤STDSMF)常规单模光纤(非色散位移光纤STDSMF):适用于1310-1550nm的接入网,是应用最广泛的光纤,目前除了光纤到户(FTTH)的入户光缆外,长途、城域使用的光纤几乎全为G.652光纤,应用于数据通信和图像传输G.653光纤(色散位移光纤DSF)在=1310nm附近的零色散点,移至155Onm波长处,使其在人=1550nm波长处的损耗系数和色散系数均很小.适用于1550nm的长距离传输(主干网/海底光缆)G.654光纤(截止波长位移光纤)适用于1550nm长距离传输(海底光缆但是不支持DWDM)它在=155

5、0nm处损耗系数很小,=0.2dBkm,光纤的弯曲性能好。主要用于无需插入有源器件的长距离无再生海底光缆系统.其缺点是制造困难,价格贵G.655光纤(非零色散位移光纤NZDSF.NonZeroDispersionShiftedFiber)适用于1550nm的长距离传输(主干网.海底光缆/支持DWDM)G.656光纤(低斜率非零色散位移光纤)是非色散位移光纤的一种,对于色散的速度有严格的要求,确保了DWDM系统中更大波长范围内的传输,为了进一步扩展DWDM系统的可用波长范围,在S(14601530nm)xC(15301565nm)和L(15651625nm)波段均保持非零色散的一种新型光纤OM3

6、(50125)是850nm激光优化的SOum芯径多模光纤在采用850nmVCSEL的10Gbs以太网中,光纤传输距离可以达到300mOM4(50125)为VSCEL激光器传输而开发,的有效带宽比OM3多T音以上测试参数项目测试条件单模多模光学特性插入损耗UPCSM:1310nm/1550nmMM:850nm/1300nm0.2dB0.3dBAPC1310nm1550nm0.3dB回波损耗UPCSM:1310nm/1550nmMM:850nm/1300nm55dB35dBAPC1310nm1550nm65dB机械特性(附加损耗)冲击试验L8高度,8次0.1dB0.1dB振动试验10-60Hz,l

7、mm全振幅0.1dB0.1dB插拔寿命100O次以上0.1dB100N0.1dB0.1dB环境特性(附加损耗)高低温循环试验-25C-+70oC,2循环0.2dB0.2dB高温试验+80。2小时0.2dB0.2dB低温试验-40。J2小时0.2dB0.2dB湿热试验+40oC,90-95%RH,2小时0.2dB0.2dB产品类型STSCFC多模单模多模单模多模单模插入损耗0.2dB0.2dB0.2dB0.2dB0.2dB45dBPC45dBUPC5OdBPC45dBUPC5OdBPC45dBUPC5OdBPC45dBUPC5OdBPC45dBUPC5OdB重宸性0.2dB0.2dB0.2dB0

8、.2dB0.2dB0.2dB互换性0.2dB0.2dB0.2dB0.2dB0.2dB0.2dB温度范围-40oC85C-40oC85-40oC85-40oC85-40oC85-40oC85ITEMPARAMETERFibertypeG.652DModeFieldDiameter1310nm9.2+0.41550nm10.4+0.8CladdingDiameter125.0+1.0umCladdingNon-Circularity=1.0%Core-CladdingConcentricityError=0.6umCoatingDiameter242+7CoatingNon-Circularity

9、=6.0umCladding-CoatingConcentricityError=12.0umCableCutoffWavelength=1260DispersionCoefficient1310nm=3.0ps(nm*km)1550nm=18ps(nm*km)Zerodispersionwavelength1302nm=o=1322nmZerodispersionSlope0.091ps(nm*km)PolarizationModeDispersion(PMD)PMDMaximumIndividualfiber=0.2ps/VkmPMDDesignLinkValue=0.08ps/VkmAt

10、tenuation(max.)1310nm=036dbkm1550nm=0.22db/km产品信息FLLO-1030接口LC-LC0M3万兆多模50/125外被材质低烟无卤线身颜色蓝色米数3米波长850nm插芯高品质陶瓷插芯线径2.0mm型号FLLO-1050接口LC-LC0M3万兆多模50/125外被材质低烟无卤线身颜色蓝色米数5米波长850nm插芯高品质陶瓷插芯线径2.0mm型号FLLO-llOO接口LC-LC0M3万兆多模50/125外被材质低烟无卤线身颜色蓝色米数10米波长850nm插芯高品质陶瓷插芯线径2.0mm*感谢您的查阅*公司名称:深圳市创新胜为科技有限公司编写人:胜为产品部日期:2022年09月06日
