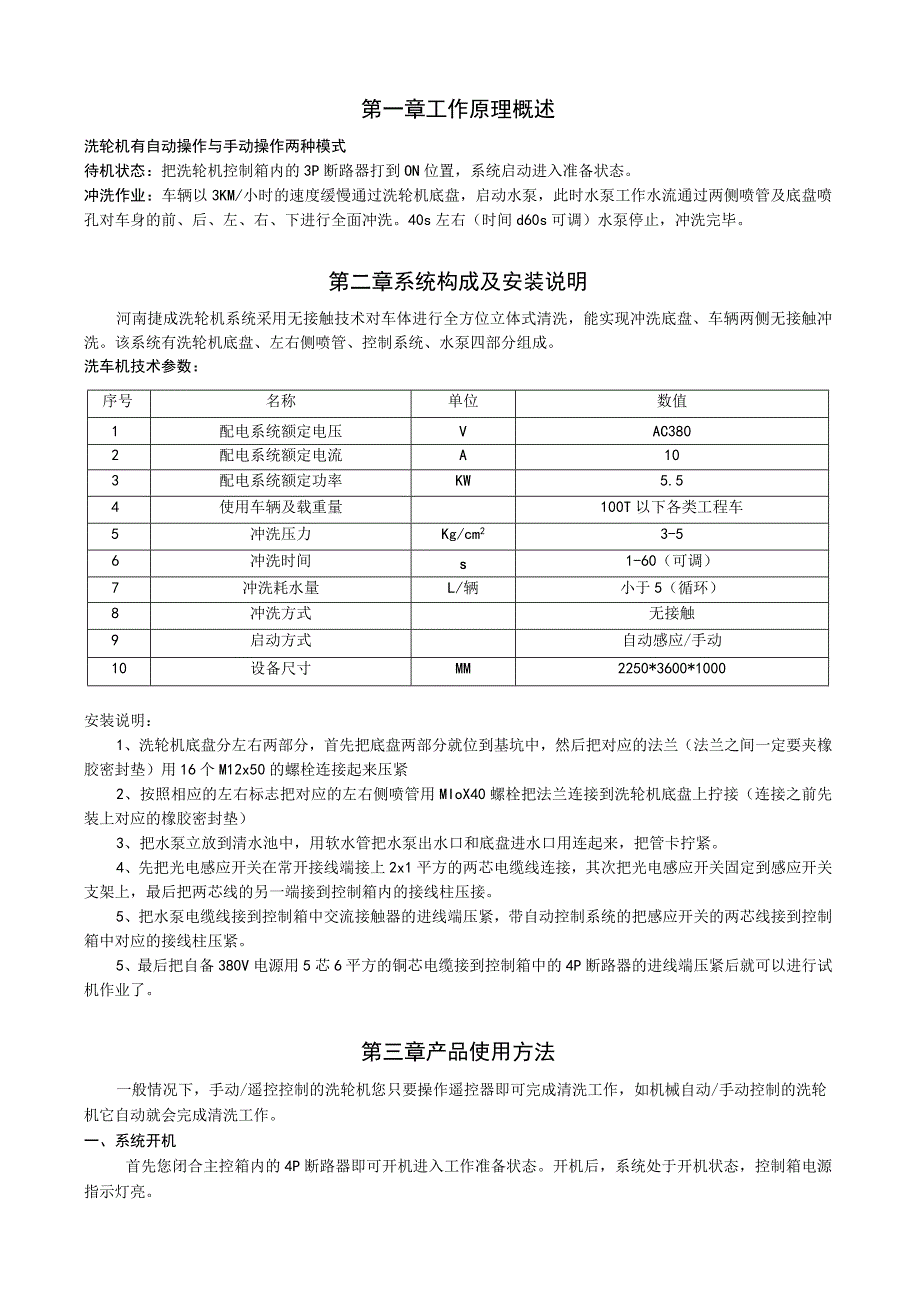

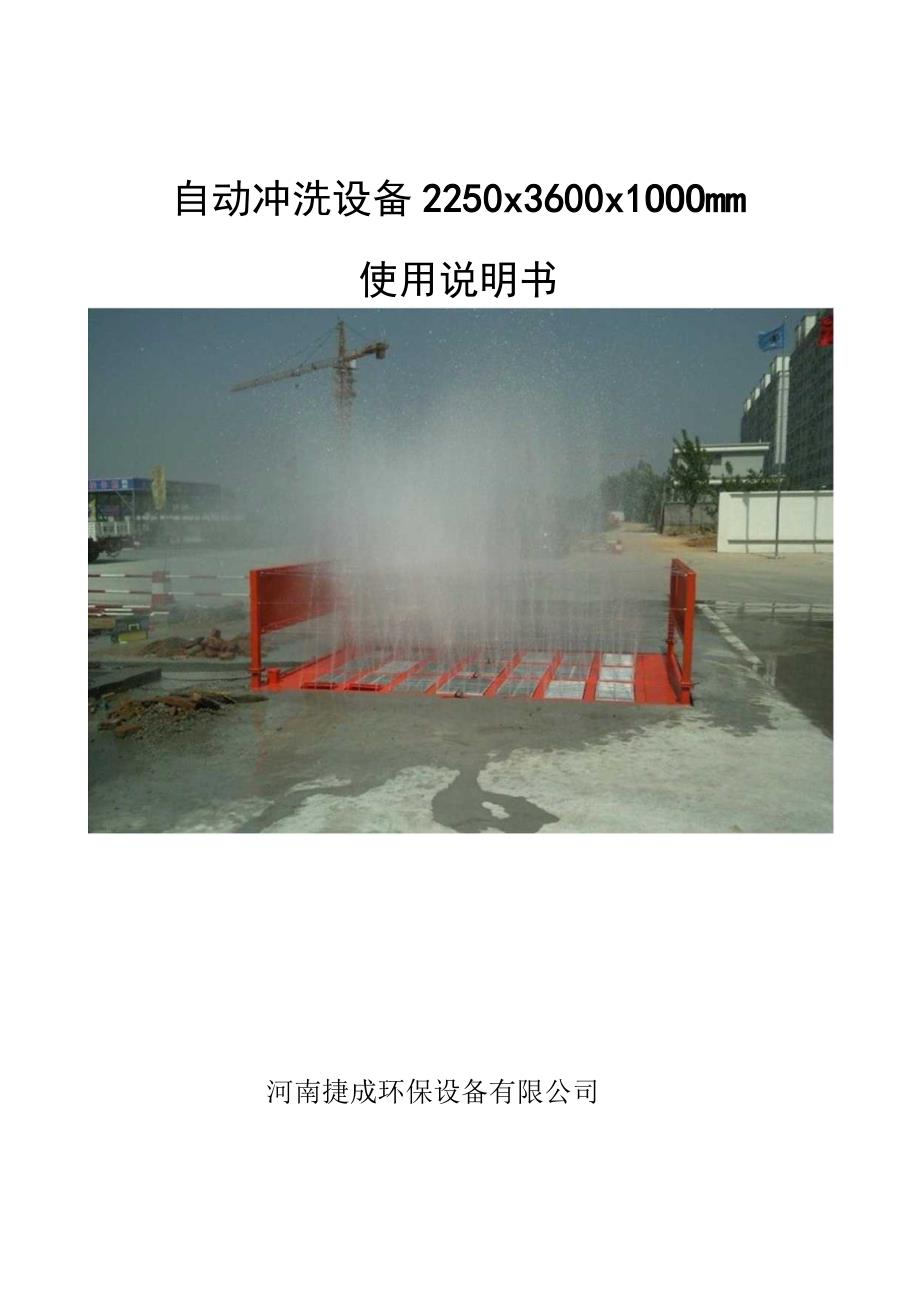

1、自动冲洗设备2250x3600x1OOOmm使用说明书河南捷成环保设备有限公司第一章工作原理概述洗轮机有自动操作与手动操作两种模式待机状态：把洗轮机控制箱内的3P断路器打到ON位置，系统启动进入准备状态。冲洗作业：车辆以3KM/小时的速度缓慢通过洗轮机底盘，启动水泵，此时水泵工作水流通过两侧喷管及底盘喷孔对车身的前、后、左、右、下进行全面冲洗。40s左右（时间d60s可调）水泵停止，冲洗完毕。第二章系统构成及安装说明河南捷成洗轮机系统采用无接触技术对车体进行全方位立体式清洗，能实现冲洗底盘、车辆两侧无接触冲洗。该系统有洗轮机底盘、左右侧喷管、控制系统、水泵四部分组成。洗车机技术参数：序号名称单
2、位数值1配电系统额定电压VAC3802配电系统额定电流A103配电系统额定功率KW5.54使用车辆及载重量100T以下各类工程车5冲洗压力Kg/cm23-56冲洗时间S1-60（可调）7冲洗耗水量L/辆小于5（循环）8冲洗方式无接触9启动方式自动感应/手动10设备尺寸MM2250*3600*1000安装说明：1、洗轮机底盘分左右两部分，首先把底盘两部分就位到基坑中，然后把对应的法兰（法兰之间一定要夹橡胶密封垫）用16个M12x50的螺栓连接起来压紧2、按照相应的左右标志把对应的左右侧喷管用MIoX40螺栓把法兰连接到洗轮机底盘上拧接（连接之前先装上对应的橡胶密封垫）3、把水泵立放到清水池中，用
3、软水管把水泵出水口和底盘进水口用连起来，把管卡拧紧。4、先把光电感应开关在常开接线端接上2x1平方的两芯电缆线连接，其次把光电感应开关固定到感应开关支架上，最后把两芯线的另一端接到控制箱内的接线柱压接。5、把水泵电缆线接到控制箱中交流接触器的进线端压紧，带自动控制系统的把感应开关的两芯线接到控制箱中对应的接线柱压紧。5、最后把自备380V电源用5芯6平方的铜芯电缆接到控制箱中的4P断路器的进线端压紧后就可以进行试机作业了。第三章产品使用方法一般情况下，手动/遥控控制的洗轮机您只要操作遥控器即可完成清洗工作，如机械自动/手动控制的洗轮机它自动就会完成清洗工作。一、系统开机首先您闭合主控箱内的4P
4、断路器即可开机进入工作准备状态。开机后，系统处于开机状态，控制箱电源指示灯亮。二、启动冲洗操作1无自动控制的：当车辆缓慢行驶到将要进入洗轮机时您只要按下或者控制箱上的的“启动”按钮，工作指示灯亮，水泵开始工作清洗开始，40s（控制箱内时间继电器0-60s可调）左右水泵自动停止,完成一次作业，工作指示灯灭。2、有自动控制的：当车辆缓慢行驶入洗轮机时，汽车前轮经过感应开关水泵启动清洗开始，工作指示灯亮，40s（控制箱内时间继电器0-60s可调）左右水泵自动停止,完成一次作业，工作指示灯灭。三、注意事项一、安全方面1、本系统需专人值守操作，下班后或在没有人的情况下，应关闭总电源。2、保持主控箱、遥控
5、器工作环境干燥，严禁用湿手直接对这些设备进行操作。3、非专业人员不得拆卸系统的任何部件。4、对设备保养维修时，务必切断总电源。二、使用方面1车辆进入洗轮机前，请确认车主已关好门和窗。2、启动冲洗操作后，请不要有任何人在洗轮机附近设备工作区域内逗留。3、冬天寒冷天气情况下，下班后应泄放掉水管中的水以防结冰。4、在执行程序期间，不要擅自关闭电源，保障整个洗车程序的有序进行。第四章日常保养洗轮机需要定期的检查保养，才会使机械长期安全的使用。1、在洗车时，要严格按照操作说明操作，防止误操作，减少不必要的损失。2、严寒天气要按照操作说明采取相应的措施预防冻结，洗轮机长时间闲置或冬季的夜晚，要放空水管中的
6、积水，防止水管结冰。3、定期清理沉淀池内的污泥，以免混流到清水池中导致堵塞喷头。4、做好设备表面的清洁与卫生工作。5、在进行任何清洁和保养时，应先切断电源。6、经常检查喷头及喷孔有无堵塞，以免影响清洗效果。第五章常见故障及处理现象洗车机不上电冲洗不运行喷水不均匀可能产生的原因1、地区电网停电1、热保护跳脱或拉出2、感应开关坏3、水位低于水泵高度4、水泵坏个别喷头堵塞排除方法联系电力部门1、按热保护复位按钮，并紧固各接线端子。2、请与售后服务部联系3、请向清水池内加水4、请与售后服务部联系拆下清理第六章发货清单及备件说明一、发货清单：1、底盘2件2、侧喷管（带喷嘴）2件3、控制箱1套4、光电感应
7、开关（带自动控制的）1个5、水泵1台6、法兰密封垫（2种）8个7、进水管（3寸）1条8、管卡2个9、两芯电缆线线（2*0.75）7米10、M12x40螺栓（平垫、弹垫、帽）16套11、MlOX40螺栓（平垫、弹垫、帽）16套12、M510螺栓杆4个二、说明：该洗轮机采裸体包装，除上面配置外，请注意还有如下物品:1、产品合格证1张2、用户使用说明书1份。第七章售后服务整机自购买之日起为您免费保修壹年，洗轮机出现故障，按上述疑问解答事项检查后仍无法排除时,请联系我们。整机为您提供终生维修服务，超过保修期后，本公司只收取工本费。下列情况不属于免费保修服务范围：1、自行进行产品拆卸的；2、因电网电压异常、火灾或非正常环境下使用而导致的故障；3、未按说明书、洗轮机主题标签等注意事项要求使用的；4、其它有明显人为破坏或者损伤的，不在保修范围之内；5、当出现如地震、台风等人类不可抗拒的因素导致的任何损失，本公司不负责任。
