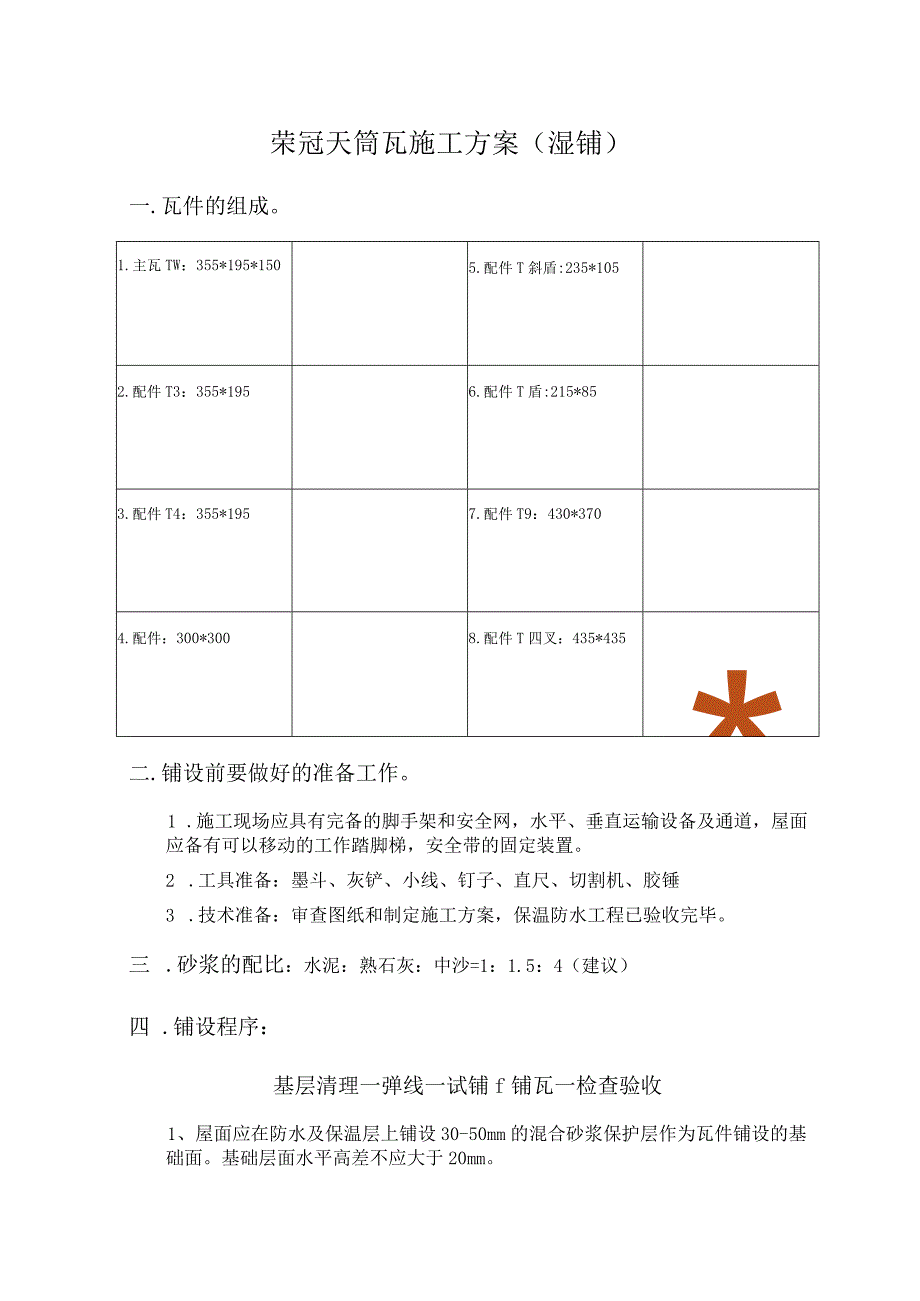

1、荣冠天筒瓦施工方案(湿铺)一.瓦件的组成。1.主瓦TW:355*195*1505.配件T斜盾:235*1052.配件T3:355*1956.配件T盾:215*853.配件T4:355*1957.配件T9:430*3704.配件:300*3008.配件T四叉:435*435*二.铺设前要做好的准备工作。1 .施工现场应具有完备的脚手架和安全网,水平、垂直运输设备及通道,屋面应备有可以移动的工作踏脚梯,安全带的固定装置。2 .工具准备:墨斗、灰铲、小线、钉子、直尺、切割机、胶锤3 .技术准备:审查图纸和制定施工方案,保温防水工程已验收完毕。三 .砂浆的配比:水泥:熟石灰:中沙=1:1.5:4(建议

2、)四 .铺设程序:基层清理一弹线一试铺f铺瓦一检查验收1、屋面应在防水及保温层上铺设30-50mm的混合砂浆保护层作为瓦件铺设的基础面。基础层面水平高差不应大于20mm。2、弹线:根据屋面的不同结构取纵向中心划线,该线为底瓦的基准线,底瓦应落在该线上,所以屋面纵向瓦垄盖瓦为双数,底瓦为单数。根据设计要求挂檐口线,设计上没有指定要求可按我们推荐的尺寸安排瓦件的铺设。3、各种瓦件之间的搭接尺寸:底瓦大头间隔30-50m,底、盖瓦的搭接尺寸为50-7Omm(推荐),底瓦出檐口为80-10Omm(如图)图一1屋血中纹2、每一垄瓦都应一次铺装到脊顶,中间不可停顿,双面瓦在脊顶相汇,应切除多余部分。图一3

3、4、檐口的做法有两种:平檐口和交错檐口。檐口盖瓦可根据需要做单层、双层甚至多层,即使用多张瓦件在檐口盖瓦处叠加,这样的檐口看上去很饱满。图4屋面屋血中线图一55、瓦件应从屋面中心向两面铺设。屋面屋面中纹瓦件的铺设应从屋面中心 向两边发展宜到屋面斜沿。底瓦,底瓦均应一次铺到次顶并将两面瓦到脊顶交汇处的多余部分切除Illl图6屋面中线图一76、屋面如有拐角,就必然会出现阴沟,所以我们要首先铺设阴沟底瓦,然后再正常的铺设其他瓦件,瓦件和阴沟瓦交汇处应盖过阴沟瓦30-5Omm后,按阴沟的走向将多余的部分切割掉。多余阴沟瓦切除应使川阴沟底瓦,阴沟底1.C的小头初落水方向铺设在阴沟内。阴沟底瓦的铺设7、屋

4、脊的铺设:屋面的两面瓦件铺设后会在屋面脊部交汇,将瓦件多余部分切除后,按盖瓦的施工方法制作屋脊。根据屋面的结构屋脊及垂脊部分的封头可以做一定的起翘一即使用多张瓦件叠放,在叠放瓦件时应注意不要使砂浆外溢,垂脊应适应檐口瓦的出檐比例,一般为50-8Omm。屋脊剖面屋脊俯视效果图8、山墙滚边的做法:外挂半张瓦滚边。底瓦盖到边然后滚挂一张盖瓦。屋而斜沿做法剖而9、屋面瓦与出屋面烟道、出屋面管道交界处的处理示意图10、侧墙与屋面瓦交界处的处理如图,若侧墙边收口瓦为底瓦时按图1处理。若侧墙边收口瓦为面瓦时按图2处理。1: 3干硬性砂塞内出适量麻刀JA*,KM或“M格G h砂然肥少WCM) ; :,Ertr

5、 抗我砂家,表币刷每乩色敦色的防水库件.侧墙与小屋面交接处大样图h WHl矽蟒 ?丁 ”,二:.人 h:,: H以她 M 、4 ,11、外墙与坡屋面交界处按下图处理外墙与坡屋面交接处大样图12、对于坡度大于25%的卷材屋面应有加固措施(屋面工程技术GB50345-2004规定,卷材屋面的坡度不宜超过25%,当坡度超过25%时应采取防止卷材下滑的措施。)五、安装总体要求:1 .横竖成行,斜成线,屋面平整,搭接紧密,檐口平直。2 .安装顺序:中间向四周。从下向上逐片铺设;3 .檐口瓦,屋脊瓦,边瓦及屋面瓦必须按屋面瓦的固定措施要求固定。4 .安装过程中,随时用直尺检查横向直线和纵向直线,并随时用胶锤进行调整。5 .瓦面清洁,每天完工后,要用抹布擦干净以完工瓦面上的灰浆,保持瓦面的光洁,禁止使用腐蚀性清洁剂清洁瓦面,如盐酸。6 .外墙保温涂饰工程施工时,在瓦面铺彩条布遮盖,以免涂料,腻子,砂浆等沾污屋面瓦。六、其他的方面:1 .施工现场应有质检员及安全员,随时监督施工质量及安全生产。2 .当天的施工用砂浆要当天用完,不可使用隔夜砂浆施工。3 .施工人员在施工时应佩戴相应的安全用具及措施。4 .施工人员在工作时应穿软底的工作鞋,决不可穿硬底的鞋在屋面施工。5 .雨天不可施工。6 .环境温度低于10时,应在采取相应的技术措施后施工。
