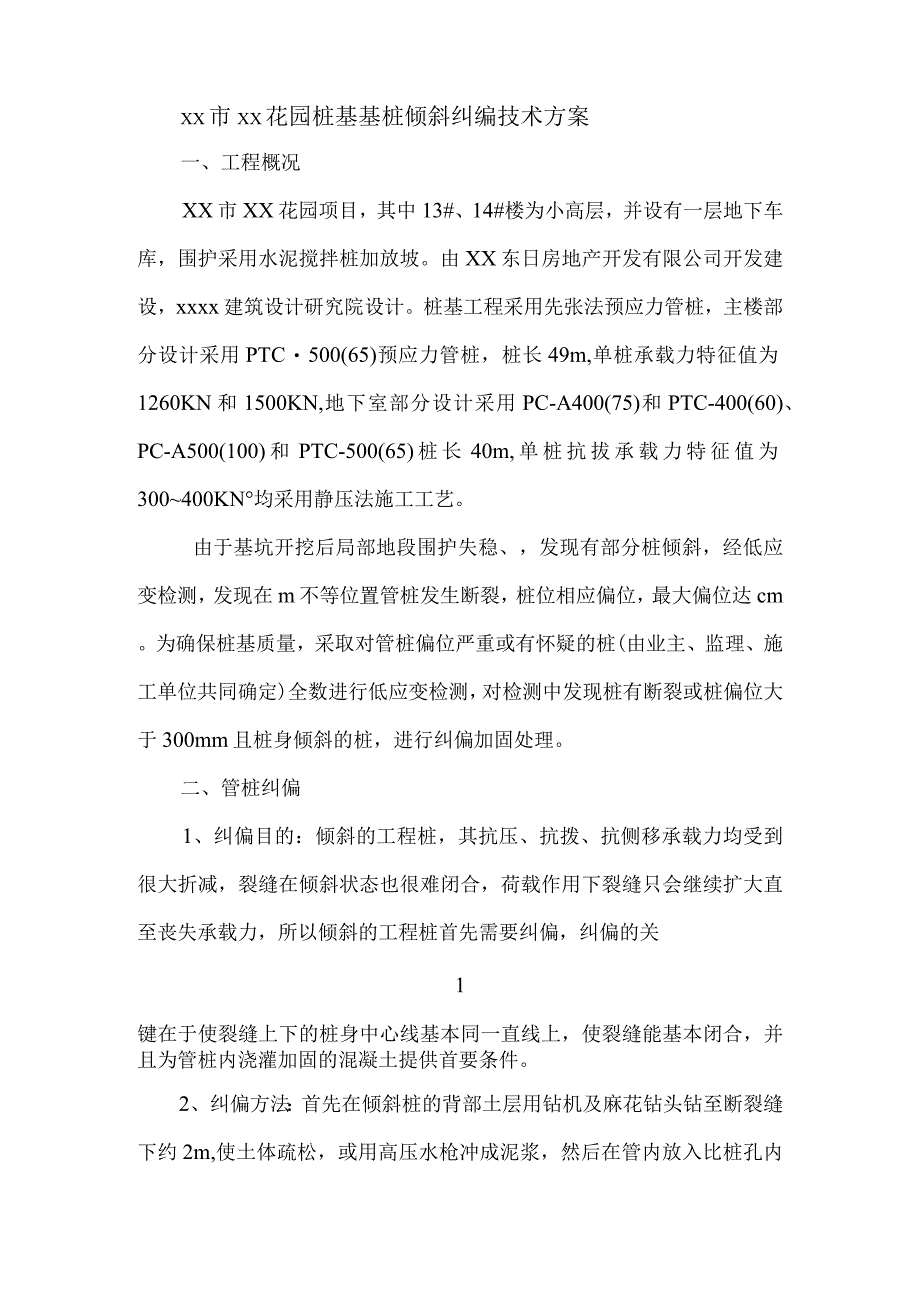

1、XX市XX花园桩基部分基桩倾斜纠偏技术方案XX建设有限公司二OO九年七月六日XX市XX花园桩基基桩倾斜纠编技术方案一、工程概况XX市XX花园项目，其中13#、14#楼为小高层，并设有一层地下车库，围护采用水泥搅拌桩加放坡。由XX东日房地产开发有限公司开发建设，xxxx建筑设计研究院设计。桩基工程采用先张法预应力管桩，主楼部分设计采用PTC500(65)预应力管桩，桩长49m,单桩承载力特征值为1260KN和1500KN,地下室部分设计采用PC-A400(75)和PTC-400(60)、PC-A500(100)和PTC-500(65)桩长40m,单桩抗拔承载力特征值为300400KN均采用静压法
2、施工工艺。由于基坑开挖后局部地段围护失稳、，发现有部分桩倾斜，经低应变检测，发现在m不等位置管桩发生断裂，桩位相应偏位，最大偏位达cm。为确保桩基质量，采取对管桩偏位严重或有怀疑的桩(由业主、监理、施工单位共同确定)全数进行低应变检测，对检测中发现桩有断裂或桩偏位大于300mm且桩身倾斜的桩，进行纠偏加固处理。二、管桩纠偏1、纠偏目的：倾斜的工程桩，其抗压、抗拨、抗侧移承载力均受到很大折减，裂缝在倾斜状态也很难闭合，荷载作用下裂缝只会继续扩大直至丧失承载力，所以倾斜的工程桩首先需要纠偏，纠偏的关1键在于使裂缝上下的桩身中心线基本同一直线上，使裂缝能基本闭合，并且为管桩内浇灌加固的混凝土提供首要
3、条件。2、纠偏方法：首先在倾斜桩的背部土层用钻机及麻花钻头钻至断裂缝下约2m,使土体疏松，或用高压水枪冲成泥浆，然后在管内放入比桩孔内径稍小的钢管（头部做成锥型）至断桩（根据低应变报告）下约0.51.0m,再用钢丝绳和葫芦牵拉（在桩倾斜的反方向设牵拉固定物）纠直。部分桩偏差较大时，钢管不能伸入断裂处理一定深度，采取边拉边伸入，尽可能避免桩突然断裂及错位。等桩基本纠直后。保持牵引力一段时间，待土体基本恢复后桩侧脱空处回填黄砂或碎石料。纠偏方法详见下图：3、纠偏工艺流程如下图:水平检测4、纠偏标准：纠偏后工程桩偏位值在100150mm左右即可。三、管桩加固1、管桩加固目的对倾斜的桩经纠偏到位后，裂
4、缝上下的混凝土往往达不到完全闭合，故采用在桩孔内沉放钢筋笼，并浇灌微膨胀混凝土至裂缝下2m,使管桩和加固的碎芯柱可通过内摩擦力达到共同作用。2、管桩加固施工先将断桩孔内的淤泥或塘渣挖干，然后清洗管内中泥浆杂物，桩孔内采用塔吊就位钢筋笼（笼底焊接8厚的钢板防漏），钢筋笼主筋按2002浙C22先张法预应力混凝土管桩图集第36页要求配6中20,箍筋8200,钢筋笼沉入管内后，从管内分层灌入C40（抗拔桩为C35）微膨胀混凝土，用加长的插入式振捣器振捣密实。四、加固后的检测经纠偏加固后应全数用低应变进行检测，或由有关单位确认其它检测方法。设计意见：监理意见：业主意见：施工单位:2009年7月6日施工技术方案报审表工程名称:合同编号:承建单位：文件编号:致现报上工程的技术、工艺方案，方案详细说明和图表见附件，请予以审查和批准。承建单位:年月日监理工程师审查意见：审查意见：口同意修改后再报（见附言）不同意监理工程师：年月日总监理工程师审定的意见：审查意见：口同意口修改后再报（见附言）口不同意总监理工程师：年月日注：特殊技术、工艺方案经总监理工程师批准，一般由监理工程师审批。由承建单位呈报三份，审批后监理工程师、总监理工程师各一份，返承建单位一份
