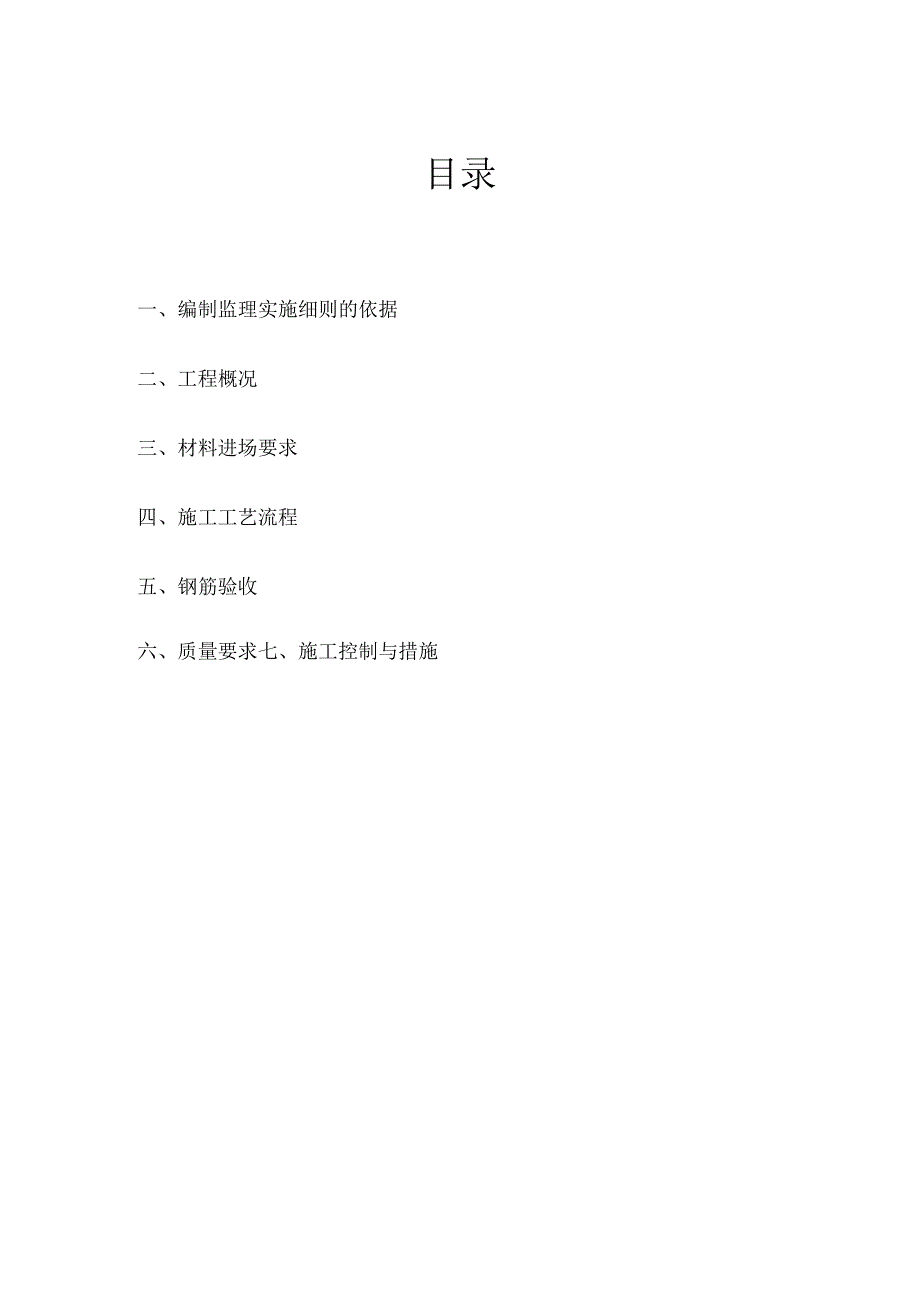

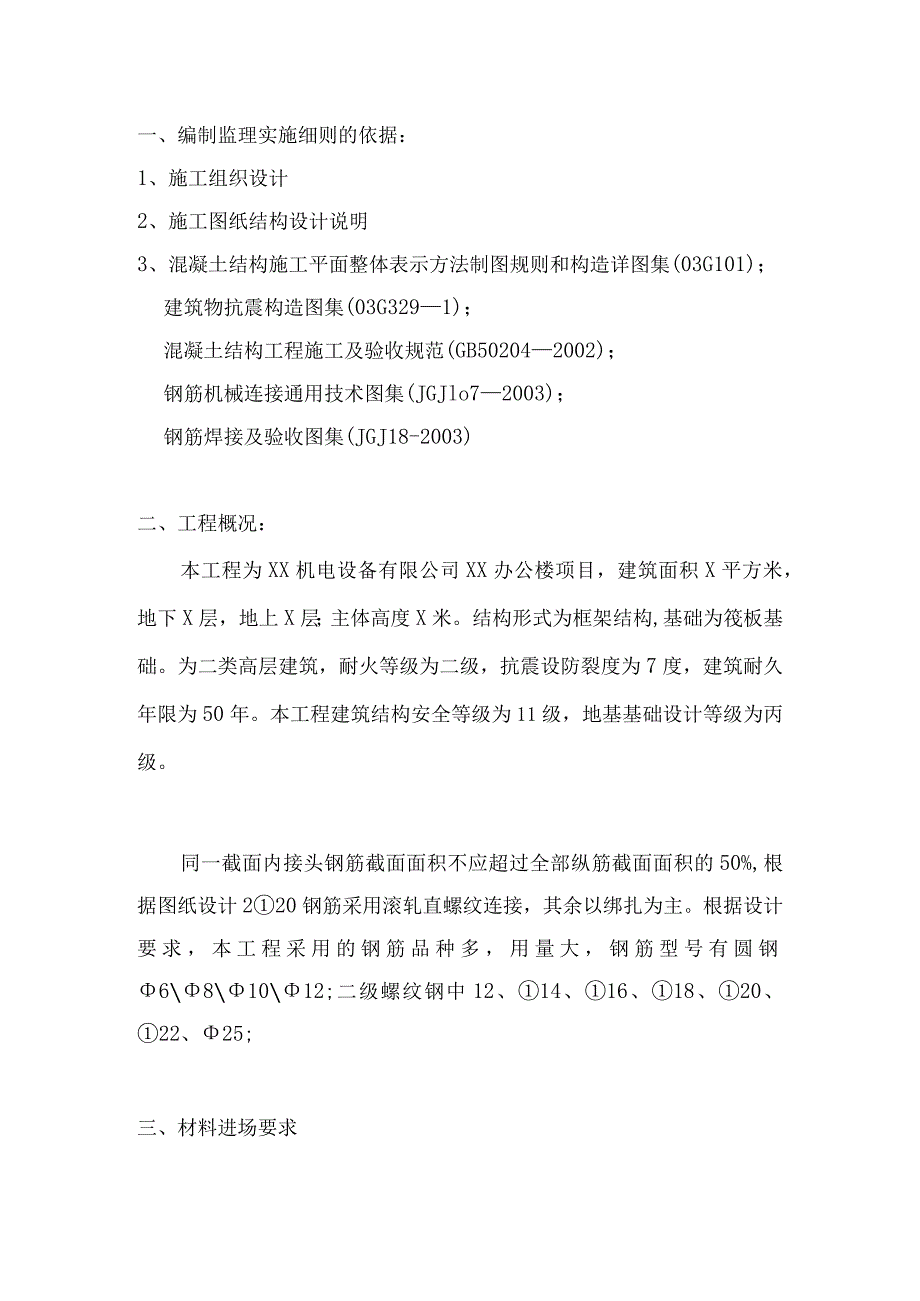

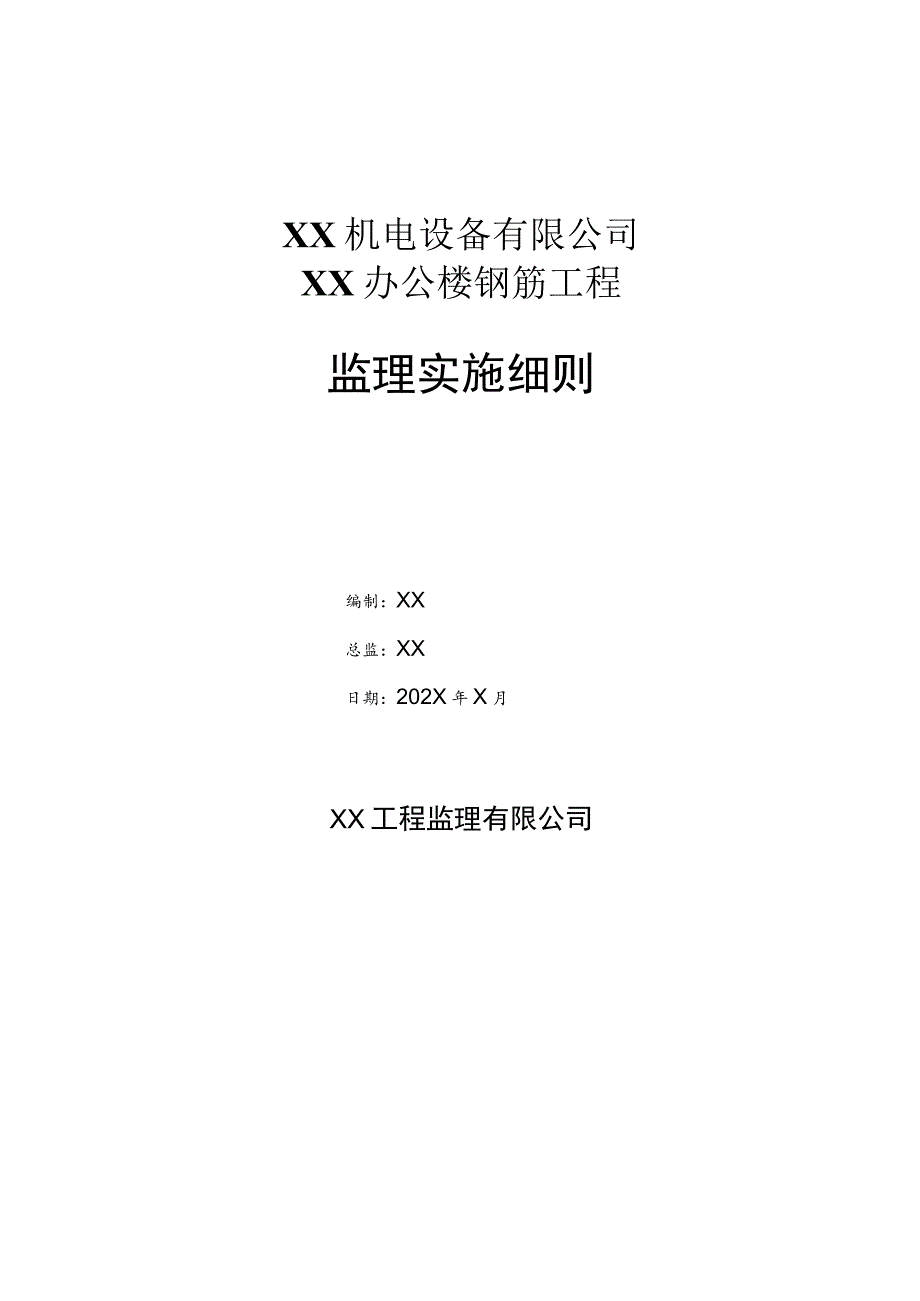

1、XX机电设备有限公司XX办公楼钢筋工程监理实施细则编制：XX总监：XX日期：202X年X月XX工程监理有限公司目录一、编制监理实施细则的依据二、工程概况三、材料进场要求四、施工工艺流程五、钢筋验收六、质量要求七、施工控制与措施一、编制监理实施细则的依据：1、施工组织设计2、施工图纸结构设计说明3、混凝土结构施工平面整体表示方法制图规则和构造详图集(03G101)；建筑物抗震构造图集(03G3291)；混凝土结构工程施工及验收规范(GB502042002)；钢筋机械连接通用技术图集(JGJlo72003)；钢筋焊接及验收图集(JGJ18-2003)二、工程概况：本工程为XX机电设备有限公司XX办
2、公楼项目，建筑面积X平方米，地下X层，地上X层；主体高度X米。结构形式为框架结构,基础为筏板基础。为二类高层建筑，耐火等级为二级，抗震设防裂度为7度，建筑耐久年限为50年。本工程建筑结构安全等级为11级，地基基础设计等级为丙级。同一截面内接头钢筋截面面积不应超过全部纵筋截面面积的50%,根据图纸设计220钢筋采用滚轧直螺纹连接，其余以绑扎为主。根据设计要求，本工程采用的钢筋品种多，用量大，钢筋型号有圆钢681012;二级螺纹钢中12、14、16、18、20、22、25;三、材料进场要求1、 钢筋进场时，应按现行国家标准钢筋混凝土用热扎带肋钢筋(GB1499)；钢筋混凝土用热轧光圆钢筋GB130
3、13和钢筋混凝土用余热处理钢筋GB13014等规定抽取试件作力学性能检验,其质量必须符合有关标准的规定。对有抗震设防要求的框架结构,其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，所用的钢筋材料应符合钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强度实测值与强度标准值的比值不应小于1.3o2、 进场钢筋要有出厂质量证明书或厂方试验报告单，并且质量证明书必须随钢筋一同进场，并由试验员、钢筋技术员验证合格；钢筋力学性能复试报告与出厂材质检验单相符，每盘或每捆钢筋都有不少于两个挂牌，挂牌上有厂标、钢号、批号、直径、级别、炉号等标记。钢筋进场时分批取样验收，每批由同炉号
4、、同规格、同交货状态的钢筋组成。以60吨为一批，不足60吨的也要按一个批次取样验收，检验内容包括查对标号、外观检查，并按现行国家有关标准抽样做力学性能试验及见证取样，合格后方可使用。见证取样数量不少于30乐在加工或现场试验过程中，发生脆断、劈裂和力学性能显著不正常等现象立即清退；检验合格后的钢筋分规格、种类码放整齐，并准备防雨布。钢筋表面，每捆(盘)钢筋均有标识，钢筋表面不得有裂纹、接疤、折痕和锈蚀现象。表面允许的凸块，但不得超过横肋的最大高度。四、施工工艺流程：1、 钢筋放样时.，应严格按设计图纸及施工规范操作并由土建专业技术人员对放样料单核对签字后下发给施工队统一下料。放样前应切实掌握结构
5、总说明要求，并与设计变更及图纸会审记录相结合，满足设计要求符合施工质量规范标准。2、 钢筋表面要保证洁净。油渍、漆污或用锤击时能剥落的浮皮，铁锈等在使用前清除干净。发现钢筋表面的氧化铁皮鳞严重并已损伤截面或在除锈后钢筋表面有严重麻坑斑点伤蚀截面时，要降级使用或剔除不用，在钢筋调直时，要保持钢筋平直、无局部曲折、表面不得有明显擦伤。钢筋的断口不得有马蹄或弯起现象，钢筋连接螺纹丝头要光洁无损伤，不得有马蹄形或扭曲，滚压合格的螺纹丝头要带上保护帽，防止装卸时损坏丝头。连接套筒不得有裂纹，表面及内螺纹不得有严重的锈蚀，连接钢筋时，钢筋规格和连接套的规格要一致，并确保钢筋和连接套的丝口干净完好无损。连接
6、时对正轴线，交钢筋拧入连接套，然后用管钳扳手拧紧，使两钢筋丝头在套筒中央位置相互顶紧，套筒两端外露的丝扣不和超过一个完整丝扣（加长螺纹除外）。3、套筒检查及试验用专用的检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内即为合格。接头的现场检验按验收批进行，同一施工条件下的同一批材料的同等级同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。确保接头合格率100虬对接头的每一验收批，应在工程结构中随机截取3个试件作拉伸试验，按设计要求的接头性能等级进行检验与评定，并填写接头拉伸试验报告。取试样后的钢筋，以同等级钢筋采用帮条焊进行连接，帮条焊两边各12d（双面焊接）。
7、4、钢筋绑扎基础底板的钢筋绑扎，作业条件：按施工现场平面图规定的位置,将钢筋堆放场地进行清理、平整。将钢筋堆放台清理干净，按钢筋绑扎顺序分类堆放，并标识清楚，内容包括使用部位，数量，钢筋直径,钢筋长度等，并将锈蚀清理干净；核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及钢筋加工配料单相同；熟悉图纸，确定钢筋穿插就位顺序，并与有关工种做好配合工作。底板防水层及底板保护层做完，砌完保护墙，并已作好抹灰防水。工艺流程：划钢筋位置线一验线一绑扎集水坑钢筋（柱基础钢筋）一绑扎底板下铁钢筋f绑扎基础连梁钢筋f绑扎马凳钢筋f绑扎底板上铁钢筋一墙体、柱子插筋一钢筋验收划钢筋位置线：按图纸标明的钢筋间距、
8、柱子位置及尺寸在基础垫层上弹好钢筋位置线，包括基础连梁、柱子等构件的具体位置，项目自检合格后，组织甲方、监理进行验线。合格后方可以按照钢筋位置线进行摆放钢筋。绑扎集水坑钢筋（柱基础钢筋）：按照集水坑（柱基础）大样图及剖面图放出钢筋的位置线摆放并绑扎钢筋，注意钢筋的锚固和弯钩长度要符合设计要求及相关规定。基础连梁、底板钢筋绑扎:绑扎底板下铁钢筋时，按已弹好的钢筋位置线，先铺底板短向钢筋，后铺底板长向钢筋，先铺主筋，后铺负筋。基础底板下铁钢筋和基础连梁钢筋绑扎完后，开始安放马凳，马凳沿板的短向通长布置，长向马凳间距为100O-1200mm,马凳具体见图9o梁、板钢筋采用满绑，“八字扣”绑扎。基础底
9、板、基础连梁主筋直径大于等于16的钢筋均采用滚轧直螺纹机械连接，接头位置宜设置在受力较小处。墙柱插筋绑扎:根据弹好的墙、柱位置线将墙、柱深入底板的插筋绑扎牢固，框架柱和暗柱的主筋应伸至基础底，且不应小于45d,箍筋同柱，间距300mm；墙体插筋伸入底板内长度不小于锚固长度且要满足设计要求。钢筋的具体锚固长度参见表5。框架柱钢筋绑扎1、施工流程：绑扎柱子箍筋f连接竖向受力筋（吊线锤进行绑扎）一划箍筋间距一绑扎箍筋绑扎柱子箍筋：按图纸要求间距，计算好每根柱子箍筋数量，先将箍筋套在下层伸出的连接筋上，然后立柱子钢筋。连接竖向受力筋：柱子主筋立起之后，柱子纵向钢筋直径大于等于16的采用直螺纹连接，其余
10、采用搭接连接。柱子主筋立起之后，钢筋连接位置距地满足混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101）中要求，具体见图1,接头位置一致，按50%错开，甩到上层的钢筋长度一致，竖筋绑扎时，钢筋必须垂直，不歪斜，不倾倒，不变位，调整时用线锤进行校正。IQ O,剥肋直螺纹连接结构楼而ANN注：1、同一截面钢筋的接头数剥肋直螺纹连接，相 邻纵筋交错机械连接不大于总数的50%。2、图中he为柱截面长边尺厂寸，Hn为所在楼层的柱净高。SoCOUHk基础顶面框架柱纵向钢筋连接图1划箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。并标明加密区钢筋位置。柱箍筋绑扎：按已划好的箍
11、筋位置线，将已套好的箍筋往上移动,由上往下绑扎，采用正反扣绑扎，扎丝缠在柱子内。箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分采用正反扣绑扎。箍筋的弯钩叠合处沿柱子竖筋按50%交错布置，并绑扎牢固。柱箍筋端头弯成135度，平直部分的长度为12d（d为钢筋直径）。如箍筋采用90度搭接，搭接处应焊接，焊接长度单面焊缝不小于5do2、应注意问题柱筋保护层厚度，主筋外皮为30mm,垫块应卡在竖筋外皮上，间距一般80Omnb为保证钢筋保护层厚度准确，所有的垫块，应采用十字扣绑扎在箍筋上。柱子混凝土浇筑后，在底板上放出柱子位置控制线，复核钢筋位置。梁柱交接处，保证柱子的截面尺寸。柱子
12、上下层变截面时的钢筋构造见图2：上柱钢筋比下柱纲筋多时上柱钢筋直径比卜柱钢筋直径大时下柱钢筋比上柱钢筋多时梁上生柱(LZ)的主筋锚入梁中不小于45d,且伸至梁底，弯钩直段长度不小于15d,钢筋构造见图3：,箍筋2道15d、r I 00gXI6AJOOgN pggA。二公9/三一小/箍筋2道15dLZ 机械连接LZ绑扎搭接连接墙体钢筋绑扎在顶板位上弹出位置线，校正钢筋间距，如有位移及变截面时,采用1:6的坡进行校正。位移超过30mn的部分，调整后角部每根偏移的钢筋角部加设同型号的弯拐钢筋，拐头15Cnb拐头上部出结构面Imo墙体钢筋绑扎前，检查钢筋表面是否有浮浆等污染物，如有则责令碎工及时用抹布
13、、钢丝刷清理干净。绑扎钢筋地点清理干净，作好钢筋摆放处的准备工作，搭架子或垫方木。墙体钢筋绑扎前必须将墙体根部的剔凿出的混凝土浮浆清理干净。工艺流程：竖向钢筋位移调整一绑扎暗柱钢筋一绑扎过梁钢筋一绑扎墙体竖向梯子筋一绑扎墙体竖向钢筋一绑扎墙体水平钢筋一绑扎拉钩一调整钢筋一隐蔽验收根据弹好的墙位置线，将移位墙钢筋按1:6（水平位移1时，竖向弯曲段长度为6）调整到位，满足保护层的要求，保证墙体钢筋垂直，不歪斜、不倾倒、不移位。绑扎暗柱钢筋：按图纸要求间距，计算好每根柱子箍筋数量，然后将箍筋套在从下层伸出的连接筋上，然后立暗柱主筋。暗柱主筋连接形式为：直径大于等于16的钢筋采用滚轧直螺纹连接；其它采
14、用绑扎搭接的形式连接。搭接长度参见表4和表5。具体连接形式见图UJ一级钢筋 端头加5d 直钩楼板顶面 基础顶面钢筋搭接绑扎连梁钢筋：过梁筋绑扎时，用水准尺进行调平，箍筋要求间距均匀，垂直于梁主筋，起步筋第一道在柱内距外侧主筋50mm,第二道在柱外，距主筋50mni;封顶梁时，箍筋满绑。绑扎墙体钢筋：先绑扎墙体竖向梯子筋，竖向定位梯子筋间距为1200-150Ornnl一道，排列均匀；遇到暗柱间距较小时，可以视情况放在两个暗柱中间。竖向梯子筋加工尺寸：墙厚-内外侧保护层-水平筋钢筋直径之和；上中下各一道顶模撑，两端刷防锈漆，顶模撑长度比墙厚小2mm,一侧各小1mm；定距框间距与水平筋间距相同。（梯
15、子筋大样图见下图）然后绑扎墙体竖向钢筋，墙体竖向钢筋连接形式与暗柱主筋连接形式相同。绑扎钢筋时采用对面绑扎，绑扎丝头朝向一致（位于墙内）。墙体竖筋绑扎完毕后，绑扎墙体水平钢筋，水平钢筋间距依据竖向梯子筋的梯蹬距离拉通线进行绑扎，起步筋距楼板面50mm,同时保证搭接段有三根水平筋，并且绑扎丝扣除交叉点外绑扎丝扣外，在搭接范围内另附加三道丝扣。最后在墙体顶部加水平定位框：定位框间距与墙体竖筋间距相同。梯子筋和定位框具体见图6：采用比墙体钢筋大一 级的钢筋，代替原地 体钢舫竖向梯子筋图6（当为外墙时采用括号内数字）3l+0sJ法-w拉筋拉住竖筋与水平筋，拉接钢筋直径：墙厚小于250mm时为6mm,墙厚大于等于250mm时为8mm,横向和竖向间距地下一层至地上三层为400mm,其余部位为600mm,呈梅花型布置，弯钩角度135度，弯钩直线段长度为IOd（d为钢筋直径）。加塑料垫块，间距600X600呈梅花型布置。墙体变截面时钢筋构造图见图7：、2 LaE墙体转角处无暗柱时，墙体配筋大样墙体转角无暗柱时配筋见图8：墙体纵向钢筋应注意问题：双排钢筋之间应绑间距支撑或拉筋，以固定钢筋间距。对
