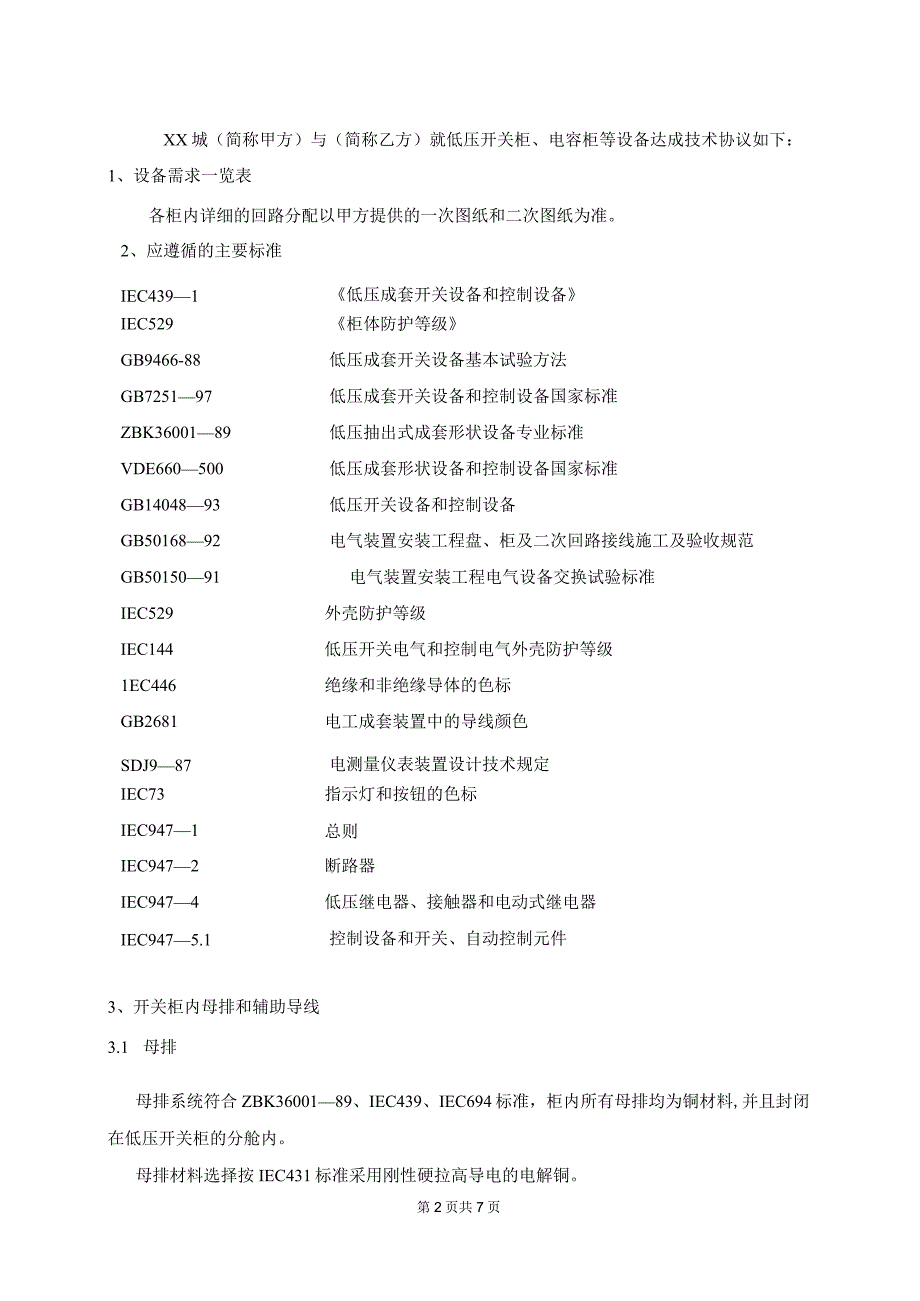

1、XX城低压柜技术协议采购方（甲方）:供货方（乙方）:日期:XX城（简称甲方）与（简称乙方）就低压开关柜、电容柜等设备达成技术协议如下：1、设备需求一览表各柜内详细的回路分配以甲方提供的一次图纸和二次图纸为准。2、应遵循的主要标准IEC4391低压成套开关设备和控制设备IEC529柜体防护等级GB9466-88低压成套开关设备基本试验方法GB725197低压成套开关设备和控制设备国家标准ZBK3600189低压抽出式成套形状设备专业标准VDE660500低压成套形状设备和控制设备国家标准GB1404893低压开关设备和控制设备GB5016892电气装置安装工程盘、柜及二次回路接线施工及验收规范G
2、B5015091电气装置安装工程电气设备交换试验标准IEC529外壳防护等级IEC144低压开关电气和控制电气外壳防护等级1EC446绝缘和非绝缘导体的色标GB2681电工成套装置中的导线颜色SDJ987电测量仪表装置设计技术规定IEC73指示灯和按钮的色标IEC9471总则IEC9472断路器IEC9474低压继电器、接触器和电动式继电器IEC9475.1控制设备和开关、自动控制元件3、开关柜内母排和辅助导线3.1 母排母排系统符合ZBK3600189、IEC439、IEC694标准，柜内所有母排均为铜材料,并且封闭在低压开关柜的分舱内。母排材料选择按IEC431标准采用刚性硬拉高导电的电解

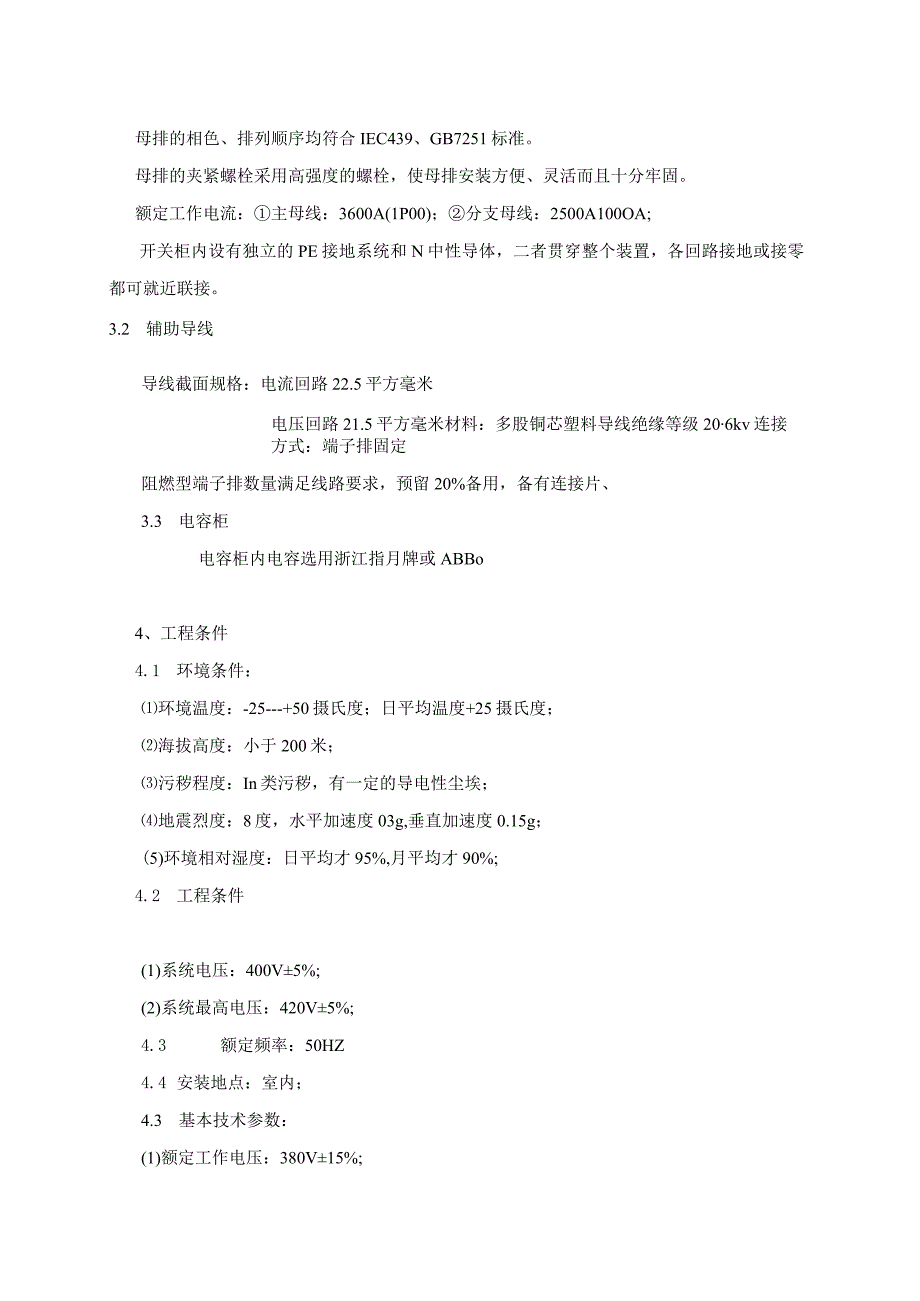

3、铜。第2页共7页母排的相色、排列顺序均符合IEC439、GB7251标准。母排的夹紧螺栓采用高强度的螺栓，使母排安装方便、灵活而且十分牢固。额定工作电流：主母线：3600A(1P00)；分支母线：2500A100OA;开关柜内设有独立的PE接地系统和N中性导体，二者贯穿整个装置，各回路接地或接零都可就近联接。3.2 辅助导线导线截面规格：电流回路22.5平方毫米电压回路21.5平方毫米材料：多股铜芯塑料导线绝缘等级206kv连接方式：端子排固定阻燃型端子排数量满足线路要求，预留20%备用，备有连接片、3.3 电容柜电容柜内电容选用浙江指月牌或ABBo4、工程条件4.1 环境条件：环境温度：-2
4、5-+50摄氏度；日平均温度+25摄氏度；海拔高度：小于200米；污秽程度：In类污秽，有一定的导电性尘埃；地震烈度：8度，水平加速度03g,垂直加速度0.15g；(5)环境相对湿度：日平均才95%,月平均才90%;4.2 工程条件(1)系统电压：400V5%;(2)系统最高电压：420V5%;4.3 额定频率：50HZ4.4 安装地点：室内；4.3 基本技术参数：(1)额定工作电压：380V15%;额定工作频率：50Hz；（3）额定工作电流：主母线：3600A（IPOO）;分支母线：2500A1000A；（4）额定短时耐受电流：100KA；（5）额定峰值耐受电流：250KA；（6）配电母线（
5、垂直母线）最大工作电流：1000A。（7）配电母线短时峰值电流：90KA.（8）绝缘电压：660Vo（9）外壳防护等级：IP40;（10）母线系统：三相五线制；（11）每个抽屉零线、接地线独立引出。4.4 质量和配置要求：铜排必须镀锡，主母排套绝缘管。为防止长时间使用松动，造成虚接，要求选用结构设计合理、长期使用不变形的接插件。对于小容量的接触器和热元件，都选一种适中的规格，统一使用，以防选型过多造成诸多不便。（4）二次接插件要有足够数量，以满足控制系统对接点数量的要求。要求预留20%的富余容量。各隔室之间、功能单元之间要有良好的功能分隔性，以防出现故障扩大。（6）所用柜中一次元件选用ABB产
6、品,其额定容量等各项参数均按照设计图纸选型。（投标方必须提供供应商原产地证明文件）；按钮、指示灯等二次元件选用施耐德或西门子产品。一、二次线路配线须按标准安装，二次配线须采用多股软铜线，接线端子冷压连接。二次端子选用菲尼克斯端子。（8）柜型采用对应图纸要求，具体尺寸以实际需求为准。外表喷塑处理，颜色采用国标微机灰。（9）所有电动机出现必须配备电动机智能保护器（15kw及以上配备模拟电流420mA输出）备品备件：除开关柜内配置满足以上要求以外，按钮、指示灯、端子排、插件第4页共7页等二次配件免费送10%备用，空气开关、接触器等一次配件免费送5%备用，备品备件单独成箱包装。（三）专用工具：配备一套
7、完整的安装调试工具。（12）所有操作台要求不锈钢台面（厚度2mm）05.技术图纸的提交5 .1总的要求乙方应在合同签订之后，10天之内，将所需审核的技术文件和图纸送甲方审查。在技术文件、图纸未审核之前，不得进行设备的制造、材料采购、运输，否则出现的一切问题均由乙方承担。乙方还应解答审查中提出的问题，其费用由乙方自理，甲方有权要求乙方对设备得设计进行修改以满足本技术条款及现场生产工艺的要求。文件及图纸应准确、清晰、完整，图纸应具有合适的比例，甲方有权拒收不完整或不清晰的文件、图纸。乙方应提供新的文件、图纸，费用有乙方负担。由于提交不完整或不正确的图纸、数据引起安装工作的延误和损失，乙方应承担责任
8、。（4）甲方对技术文件和图纸的批准并不解除合同规定的乙方责任。5.2技术资料包括（一式六份）：开关柜的技术数据表开关柜的供货清单开关柜的外形尺寸图、总装图电气设计技术规范使用维护操作说明书其电气设备清单，产品样本资料及相关试验报告，鉴定证书机械、电力部合格证书；抽屉柜相关试验报告，鉴定证书（8）开关柜的原理图、接线图。5.2.1 操作及维护手册5.2.2 一般要求A.当甲方有要求时，乙方应对甲方解释手册内容，直到甲方满意B.乙方应根据合同规定提供设备说明书及测试、使用、操作、维护方面的有关手册。5.2.3 设备说明书包括抽屉柜及其附属设备的总说明及运行、安装与调试的详细要求。5.2.4 维修资
9、料包括足够的细节，以及文字和图示说明所有设备拆卸、重装、校正、更换与调试的程序，使维修人员能确保设备所有部分的良好运转与修理。并提供检修周期，故障判定与处理方法。5.2.5 操作资料A.每个设备作详细说明，包括启动、运行、停止程序，运行前和运行中的检验。紧急情况下的操作（手动和自动操作）。B.提供有关设备运行的限度数据（电流、电压、温度和启动次数等），报警与安全措施。6 .检查与测试（1）在抽屉柜制造期间，甲方有权在适当时间到设备制造、测试场所去检查、检验与证实所有根据合同提供的设备性能测试，如果某些设备（包括主要零部件）在其他场所制造时，乙方应替甲方办理进入现场进行检查、检验和证实试验的许可
10、。（2）甲方在制造厂检验或测试不解除乙方根据合同规定的任何责任。（3）甲方在进行上述检查和测试时，乙方应无偿提供为进行这种检查和测试所需要的各种帮助，包括人工、材料、货栈、器械与仪器、工具等。（4）当设备测试时，乙方应在测试前14个工作日将测试计划安排以书面通知甲方和设备监造单位。如果甲方和设备监造单位在指定的时间不到现场，乙方可以进行测试，并应及时将测试报告的副本递交给甲方和监造单位，对于甲方和监造单位已同意按通知计划参加的任何试验，在规定时间内，乙方不得自行进行。（5）如甲方要求，乙方应解释有关试验的一切事项，直到甲方满意。（6）如对设备的试验结果有疑问时，乙方应进行重复试验，重复试验的费
11、用由乙方承担。（7）抽屉柜的测试报告一式三份。应在测试完成后，不超过10天提交。7 .标志与包装A.铭牌材料及铭牌上数据的刻划应保证其字迹在整个使用期内不易脱落。8 .抽屉柜的包装应能够保证在正常的储运条件下，自发货之日起一年时间内，不致因包装不善而导致受潮与损坏。C.包装箱外壁的文字和标志因清楚、整齐，内容如下：（1）发货站及制造厂名称（2）收货站及收货单位名称（3）抽屉柜出厂编号（4）净重及连同箱子的毛重（5）箱子尺寸（6）在箱子适当位置应标有小心轻放、防潮、严禁倒置等字样，其图形应符合标准规定。8.质量及技术服务1、设备厂家免费指导安装、调试、直至设备正常投运，并提供技术服务，培训服务2
12、、设备的质保期为设备投入运行后一年，在质保期之内若发生质量问题，乙方在甲方要求时间内派出有经验的技术人员到现场免费维修，直至更换部件或整台设备。3、在安装、调试及质保期内，凡因设备质量问题所造成的部件损坏由乙方负责免费修理直至更换。4、保质期后，乙方长期以最优惠价供应备品备件，有设备故障需乙方处理时乙方应在接到电话后24小时内赶到现场。5、乙方指派专门人员实施培训计划。负责指导甲方人员正确理解设计意图，认识设备的特点和特性，掌握运行、维修和管理中要遵守的规则等方面的综合知识。使甲方技术和操作人员能够熟练使用本设备，能够排除一般性的常见故障。9、其他本技术协议作为签订的合同的附件，双方代表签字后生效。本协议一式二份，与合同具有同等效力。未尽事宜，双方协商解决。以下无正文。供货方采购方单位名称：委托代理人：联系电话：单位名称：XXXX城委托代理人：联系电话：
