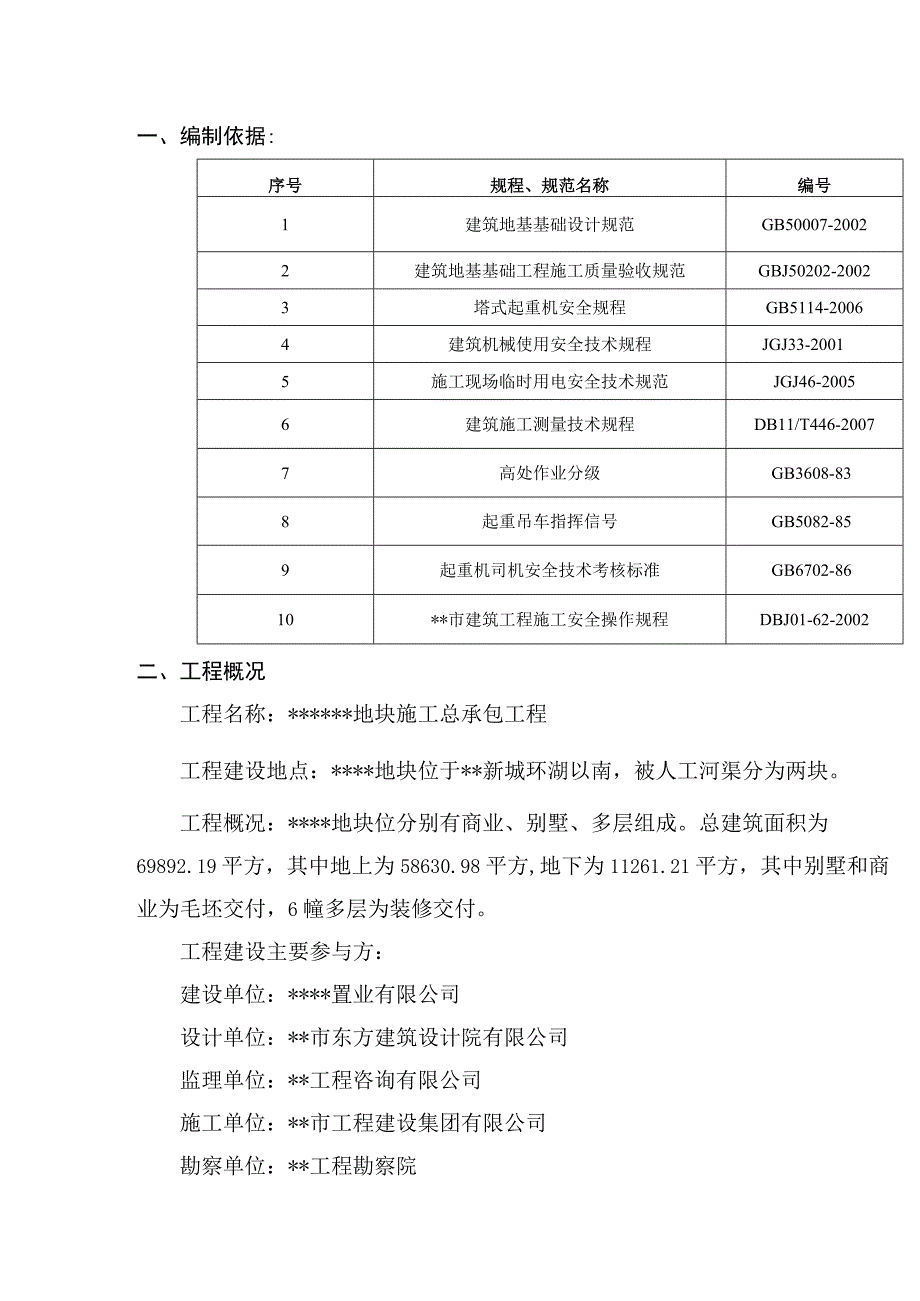

1、一、编制依据:序号规程、规范名称编号1建筑地基基础设计规范GB50007-20022建筑地基基础工程施工质量验收规范GBJ50202-20023塔式起重机安全规程GB5114-20064建筑机械使用安全技术规程JGJ33-20015施工现场临时用电安全技术规范JGJ46-20056建筑施工测量技术规程DB11/T446-20077高处作业分级GB3608-838起重吊车指挥信号GB5082-859起重机司机安全技术考核标准GB6702-8610*市建筑工程施工安全操作规程DBJ01-62-2002二、工程概况工程名称:*地块施工总承包工程工程建设地点:*地块位于*新城环湖以南,被人工河渠分为两

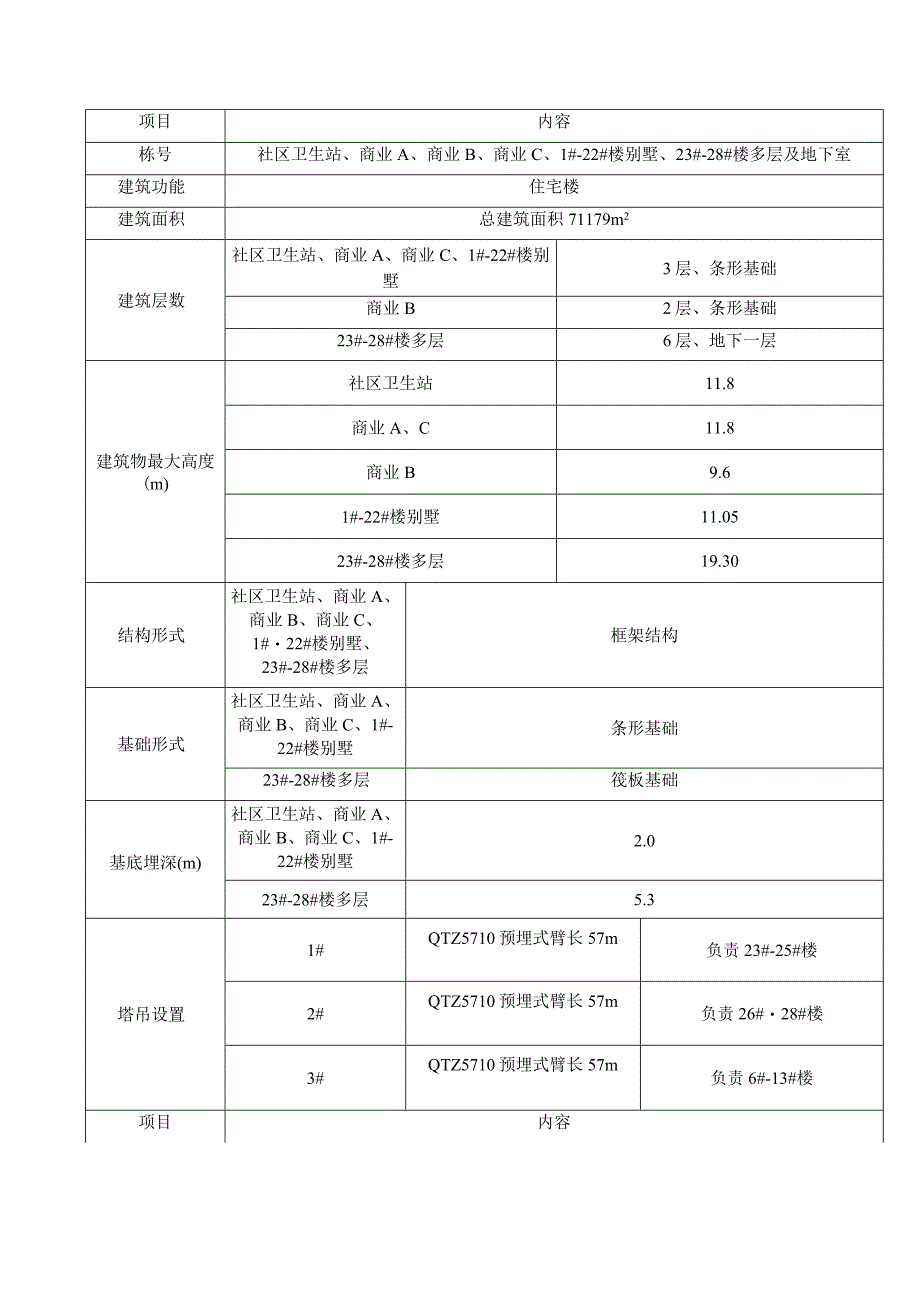

2、块。工程概况:*地块位分别有商业、别墅、多层组成。总建筑面积为69892.19平方,其中地上为58630.98平方,地下为11261.21平方,其中别墅和商业为毛坯交付,6幢多层为装修交付。工程建设主要参与方:建设单位:*置业有限公司设计单位:*市东方建筑设计院有限公司监理单位:*工程咨询有限公司施工单位:*市工程建设集团有限公司勘察单位:*工程勘察院项目内容栋号社区卫生站、商业A、商业B、商业C、1#-22#楼别墅、23#-28#楼多层及地下室建筑功能住宅楼建筑面积总建筑面积71179m2建筑层数社区卫生站、商业A、商业C、1#-22#楼别墅3层、条形基础商业B2层、条形基础23#-28#楼

3、多层6层、地下一层建筑物最大高度(m)社区卫生站11.8商业A、C11.8商业B9.61#-22#楼别墅11.0523#-28#楼多层19.30结构形式社区卫生站、商业A、商业B、商业C、1#22#楼别墅、23#-28#楼多层框架结构基础形式社区卫生站、商业A、商业B、商业C、1#-22#楼别墅条形基础23#-28#楼多层筏板基础基底埋深(m)社区卫生站、商业A、商业B、商业C、1#-22#楼别墅2.023#-28#楼多层5.3塔吊设置1#QTZ5710预埋式臂长57m负责23#-25#楼2#QTZ5710预埋式臂长57m负责26#28#楼3#QTZ5710预埋式臂长57m负责6#-13#楼项

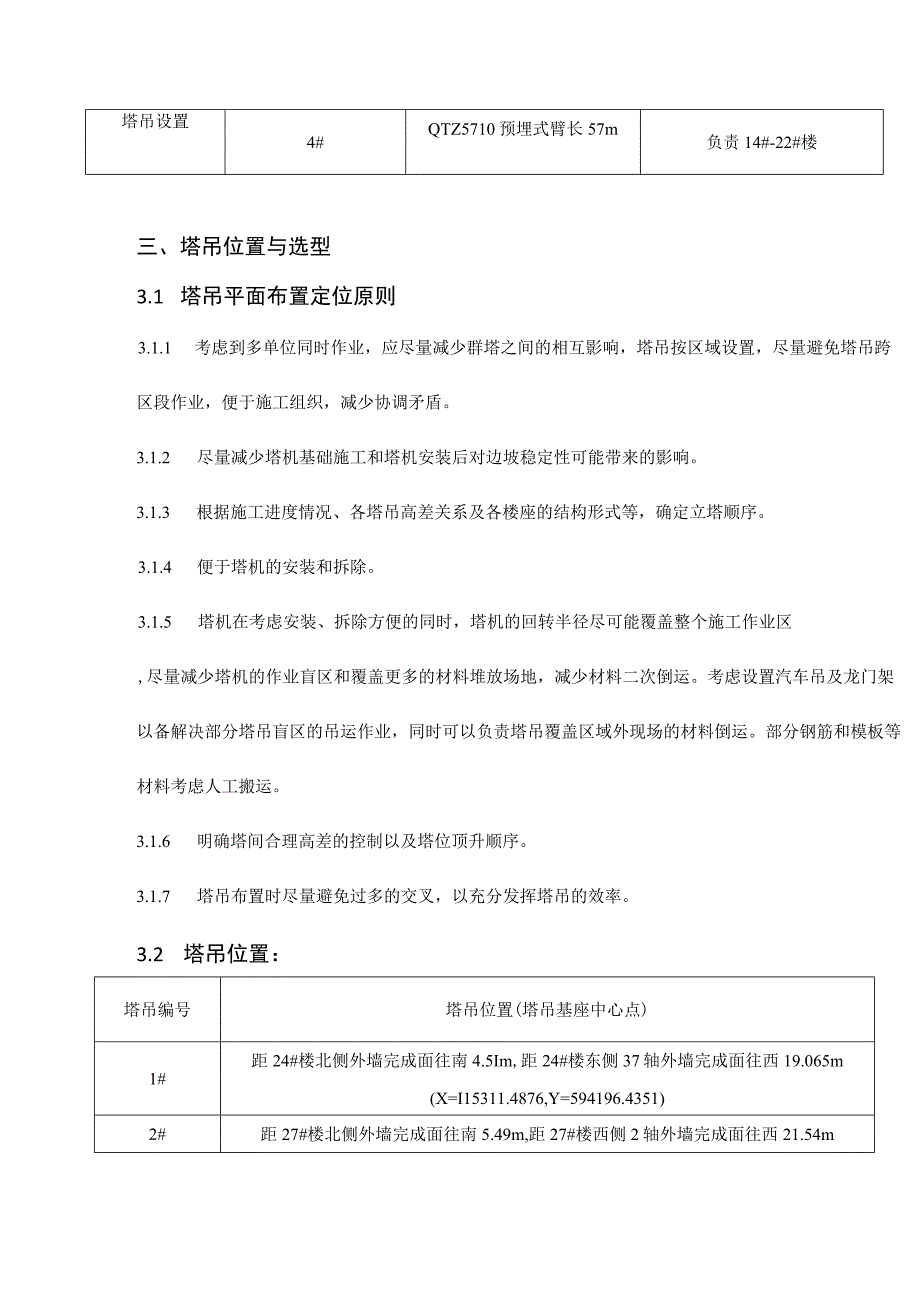

4、目内容塔吊设置4#QTZ5710预埋式臂长57m负责14#-22#楼三、塔吊位置与选型3.1 塔吊平面布置定位原则3.1.1 考虑到多单位同时作业,应尽量减少群塔之间的相互影响,塔吊按区域设置,尽量避免塔吊跨区段作业,便于施工组织,减少协调矛盾。3.1.2 尽量减少塔机基础施工和塔机安装后对边坡稳定性可能带来的影响。3.1.3 根据施工进度情况、各塔吊高差关系及各楼座的结构形式等,确定立塔顺序。3.1.4 便于塔机的安装和拆除。3.1.5 塔机在考虑安装、拆除方便的同时,塔机的回转半径尽可能覆盖整个施工作业区,尽量减少塔机的作业盲区和覆盖更多的材料堆放场地,减少材料二次倒运。考虑设置汽车吊及龙

5、门架以备解决部分塔吊盲区的吊运作业,同时可以负责塔吊覆盖区域外现场的材料倒运。部分钢筋和模板等材料考虑人工搬运。3.1.6 明确塔间合理高差的控制以及塔位顶升顺序。3.1.7 塔吊布置时尽量避免过多的交叉,以充分发挥塔吊的效率。3.2 塔吊位置:塔吊编号塔吊位置(塔吊基座中心点)1#距24#楼北侧外墙完成面往南4.5Im,距24#楼东侧37轴外墙完成面往西19.065m(X=I15311.4876,Y=594196.4351)2#距27#楼北侧外墙完成面往南5.49m,距27#楼西侧2轴外墙完成面往西21.54m(X=Il5322.2692,Y=594264.7365)3#距11#楼北侧外墙完

6、成面往南4.72m,距11#楼西侧1轴外墙完成面往西5.91m(X=I15409.8324,Y=594171.3937)4#距17#楼南侧外墙完成面往南4.65m,距17#楼东侧25轴外墙完成面往西10.9m(X=115426.288,Y=594270.8276)具体位置详见附图:塔吊定位图。3.3塔吊选型:3.3. 3.1塔吊选型原则3.4. 1.l满足施工需要,即塔机的吊次、吊运能力满足施工要求;3.3.1.2各作业分部现有的机械设备情况;3.3.1.3甲方提供的施工现场用电总容量;3.3.1.4塔机布置与施工现场实际情况相适应。3.3.2塔吊选型及其主要性能参数见下表:塔吊主要性能参数塔

7、吊编号塔吊型号自由高度(m)最大回转半径(m)臂端最大起重量(t)塔基尺寸长X宽X高(1111nm11mm)1#QTZ571033571.560006000X13002#QTZ571038571.56000X6000X13003#QTZ571020571.56000600013004#QTZ571025571.56000X6000X1300四、施工部署4.1立塔高度验算:4.4.1验算1#塔吊高度:验算1#塔吊高度所需参数建筑物最高高度19.30m顶层安全生产所需高度1.5m构件最大高度2.8m绑扎点到吊钩距离1.5m23#-25#楼0.Ooo处绝对标高(m)3.3m塔吊基础面相对标高(m)-

8、5.3mH=Hl+H2+H3+H4H塔吊出土0.OOOm高度Hl建筑物高度H2顶层安全生产所需高度H3构件最大高度H4绑扎点到吊钩距离计算H=25.lm,0.0OOm以下高度为5.3In塔吊总高度25.1+5.3=30.4m,塔吊顶升33m高度可满足要求。4.4.2验算2#塔吊高度:验算2#塔吊高度所需参数建筑物最高高度19.30m顶层安全生产所需高度1.5m构件最大高度2.8m绑扎点到吊钩距离1.5m26#-28#楼0.OOo处绝对标高(m)3.326#-28#楼基础面相对标高(In)-5.3H=Hl+H2+H3+H4H塔吊出0.OOOm高度Hl一一建筑物高度H2一一顶层安全生产所需高度H3

9、一一构件最大高度H4绑扎点到吊钩距离计算H=25.lm,0.00Om以下高度为5.3In塔吊总高度24.8+5.3=30.4m,塔吊顶升38m高度可满足要求。4.4.3验算3#塔吊高度:验算3#塔吊高度所需参数建筑物最高高度11.05m顶层安全生产所需高度1.5m构件最大高度2.8m绑扎点到吊钩距离1.5m6#-13#楼0.000处绝对标图(m)3.3m6#-13#楼基础面相对标高(m)-1.6H=Hl+H2+H3+H4H塔吊出0.OOOm高度Hl一一建筑物高度H2一一顶层安全生产所需高度H3一一构件最大高度H4一一绑扎点到吊钩距离计算H=16.85m,0.00Om以下高度为1.6m塔吊总高度

10、16.85+1.6=18.45m,塔吊顶升20m高度可满足要求。4.4.4验算4#塔吊高度:验算4#塔吊高度所需参数建筑物最高高度11.05m顶层安全生产所需高度1.5m构件最大高度2.8m绑扎点到吊钩距离1.5m14#-22#楼0.OOO处绝对标高(m)3.314#-22#楼基础面相对标高(m)-1.6H=Hl+H2+H3+H4H塔吊出土0.OOOm高度Hl一一建筑物高度H2一一顶层安全生产所需高度H3一一构件最大高度H4一一绑扎点到吊钩距离计算H=16.85m,+0.OOOm以下高度为1.6m塔吊总高度16.85ml.6=18.45m,塔吊顶升25m高度可满足要求。4.2塔吊防碰撞措施:4

11、.2.1*#地块塔吊防碰撞措施(1)本地块1#塔吊与2#塔吊中心距离69.15m,1#塔吊臂长57m,2#塔吊臂长57m。按塔吊顶升高度经过计算2#塔吊高于1#塔吊5m。(2)本地块3#塔吊与4#塔吊中心距离100.79m,3#塔吊臂长57m,4#塔吊臂长57m。按塔吊顶升高度经过计算4#塔吊高于3#塔吊5m。(3)本地块1#塔吊与3#塔吊中心距离101.48m,3#塔吊臂长57m,4#塔吊臂长57m。按塔吊顶升高度经过计算1#塔吊高于3#塔吊13mo(4)本地块2#塔吊与4#塔吊中心距离104.2m,3#塔吊臂长57m,4#塔吊臂长57m。按塔吊顶升高度经过计算2#塔吊高于4#塔吊13mo4

12、.2.2塔臂前端设置明显标志,塔吊在使用过程中塔与塔之间回转方向必须错开,严格控制楼和楼之间的操作高度和作业时间。4.2.3从施工流水段上考虑各塔作业时间尽量错开,避免在同一时间、同一地点塔吊同时使用时发生碰撞。4.2.4塔吊同时作业必须照顾相邻塔吊作业情况,其吊运方向、塔臂转动位置、起吊高度、塔臂作业半径内的交叉作业,并由专业信号工设立限位哨,以控制塔臂的转动位置及角度,同时控制器具的水平吊运;禁止相邻塔吊同时向同一方向吊运作业,严防吊运物体及吊绳相碰,确保交叉作业安全。4.3塔吊限荷计算QTZ5710型塔吊最大起吊量见下表:材料规格最大起吊量方木50mmX1OOmmX4mIlO根方木1OO

13、mm1OOmm4m55根钢筋6mm5m750根钢筋8mm5m500根钢筋10mm5m350根钢筋12mm5m300根钢筋14mm5m200根钢筋16mm5m130根钢筋18mm5m90根钢筋20mm5m80根钢筋22mm5m60根钢筋25mm5m50根钢管6m长3.5mm4850根钢管5m长3.5mmX4860根钢管4m长3.5mm4870根钢管3m长3.5mmX4890根钢管1.5m长3.5mm48170根竹胶板2.44m1.22mIlO块水电用管150mm(6m、4m)10根、15根水电用管80mm(6m、4m)23根、35根水电用管50mm(6m、4m)40根、60根水电用管40mm(6m、4m、)50根、70根水电用管32mmX(6m4m)70根、95根水电用管25mm(6m4m)85根、120根水电用管20mm(6m、4m)120根、170根水电用管15mm(6m、4m)160根、220根碗扣架立杆2.4m长3.548140根碗扣架立杆2.1m长3.548160根碗扣架立杆1.5m长3.5648170根碗扣架立杆1.2m长3.548270根碗扣架立杆0.9m长3.548360根碗扣架立杆0.6m长3.5648530根碗扣架横杆1.5m长3.5648170
