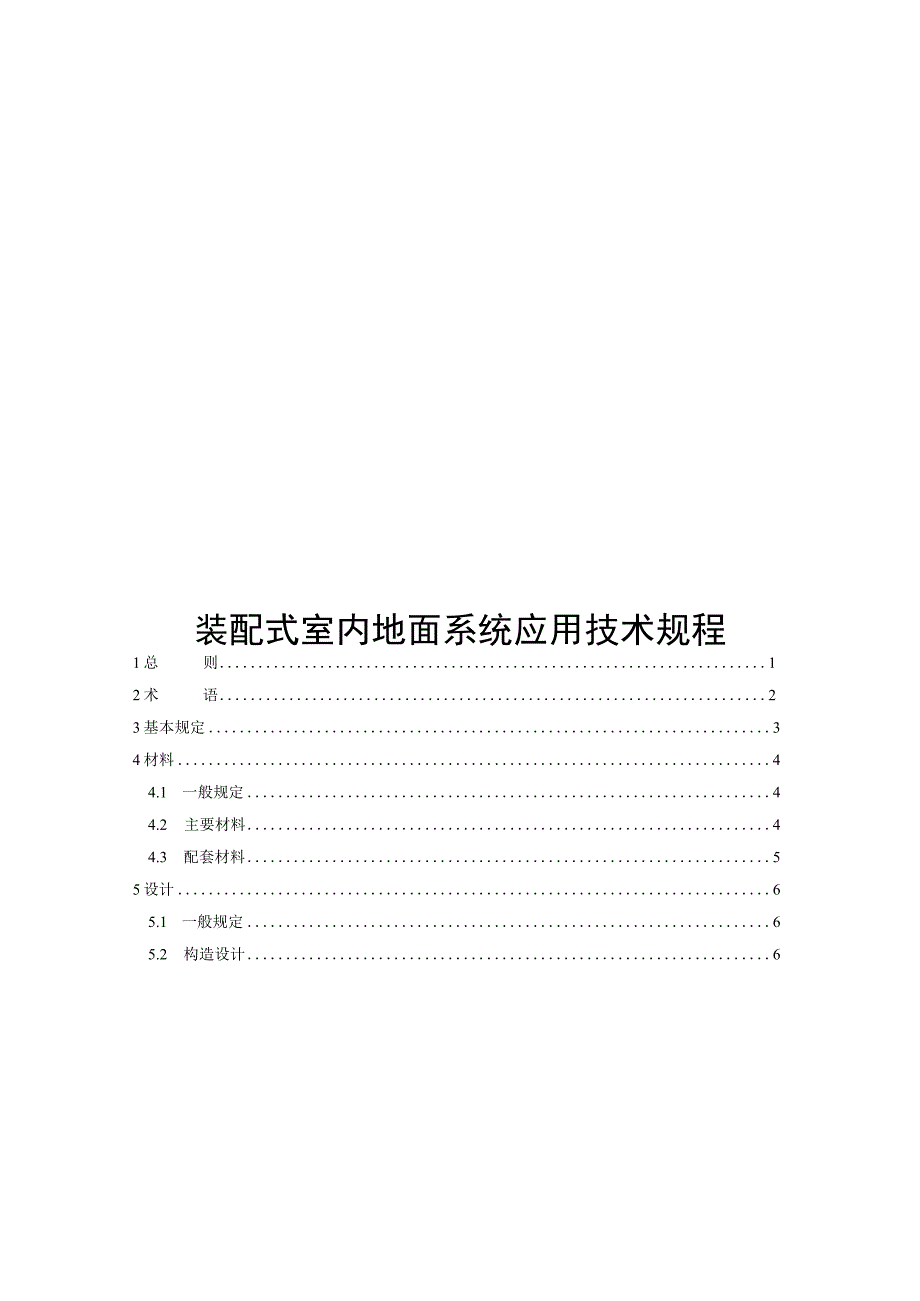

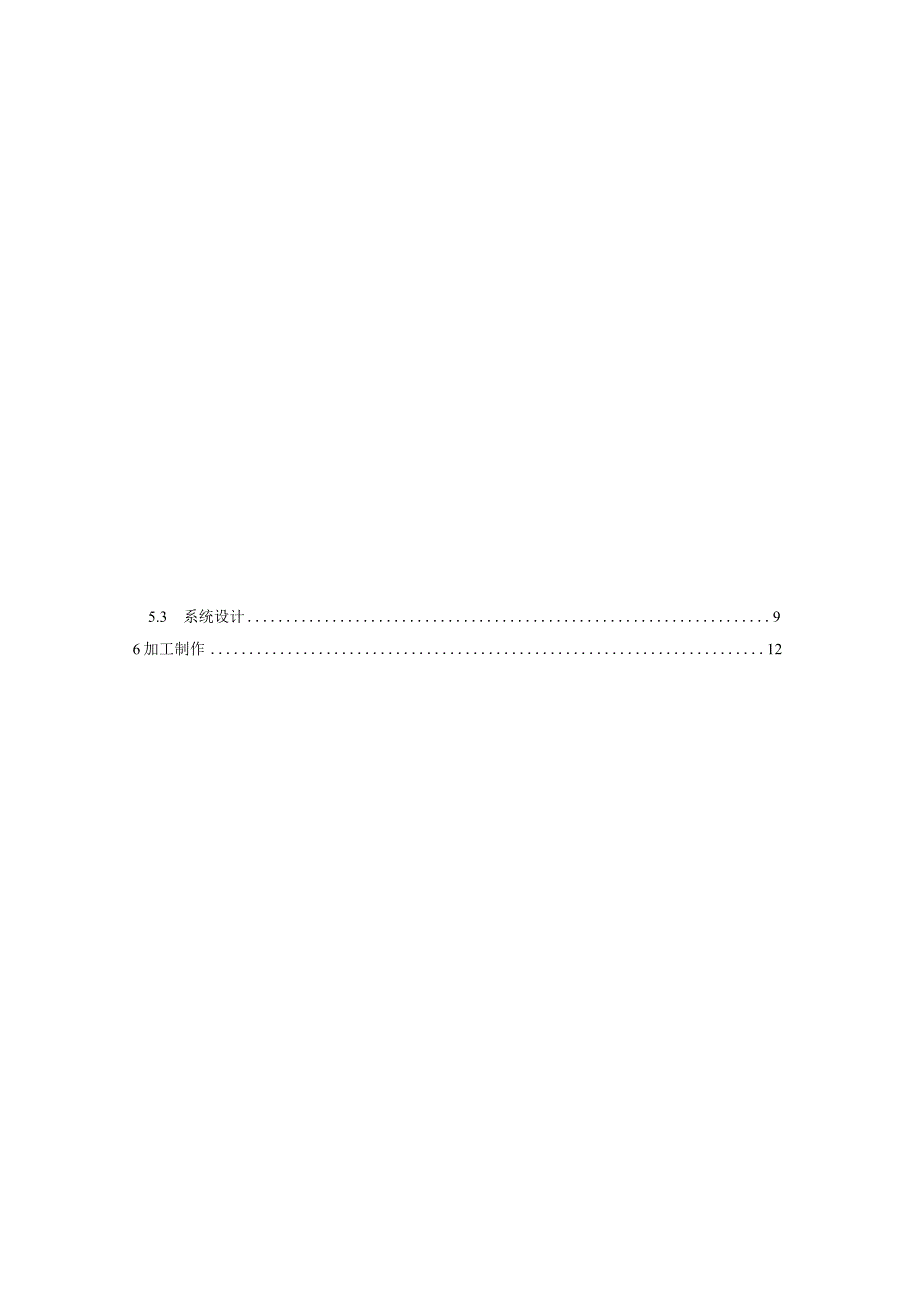

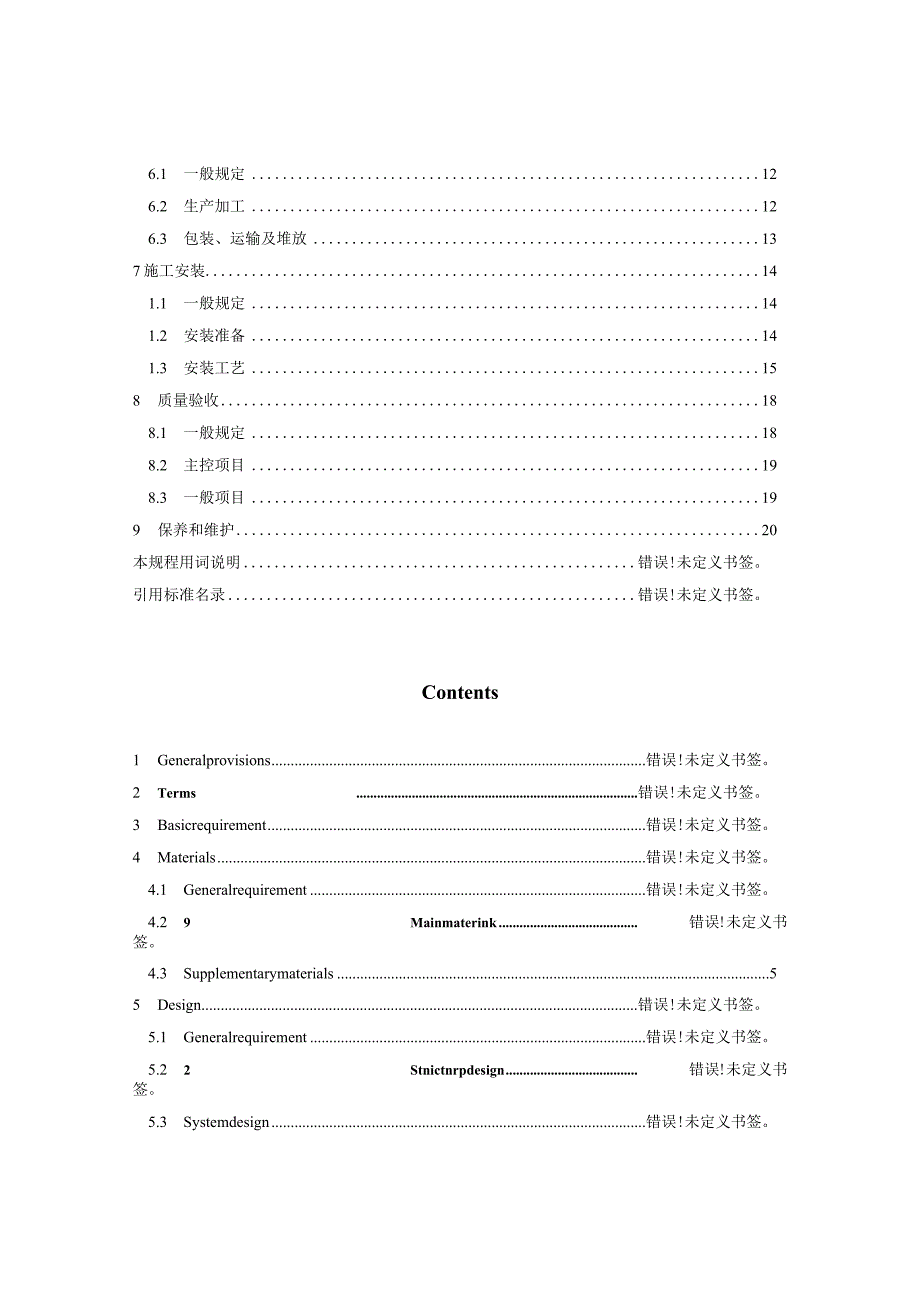

1、装配式室内地面系统应用技术规程1总则12术语23基本规定34材料44.1 一般规定44.2 主要材料44.3 配套材料55设计65.1 一般规定65.2 构造设计65.3 系统设计96加工制作126.1 一般规定126.2 生产加工126.3 包装、运输及堆放137施工安装141.1 一般规定141.2 安装准备141.3 安装工艺158 质量验收188.1 一般规定188.2 主控项目198.3 一般项目199 保养和维护20本规程用词说明错误!未定义书签。引用标准名录错误!未定义书签。Contents1 Generalprovisions错误!未定义书签。2 Terms错误!未定义书签。3
2、 Basicrequirement错误!未定义书签。4 Materials错误!未定义书签。4.1 Generalrequirement错误!未定义书签。4.2 9Mainmaterink错误!未定义书签。4.3 Supplementarymaterials55 Design错误!未定义书签。5.1 Generalrequirement错误!未定义书签。5.2 2Stnictnrpdesign错误!未定义书签。5.3 Systemdesign错误!未定义书签。6 Productionandtransportation错误!未定义书签。6.1 Generalrequirement错误!未定义书签
3、。6.2 Productionandmanufacture错误!未定义书签。6.3 Packageandtransportation错误!未定义书签。7 Installation错误!未定义书签。7.1 Generalrequirement错误!未定义书签。7.2 Installationpreparation错误!未定义书签。7.3 Installationprocess错误!未定义书签。8 Qualityacceptance错误!未定义书签。8.1 Generalrequirement错误!未定义书签。8.2 Keyitems错误!未定义书签。W?GAnarAIitamq错误!未定义书签。
4、9 Maintenance2010 planationofwordinginthisspecification2111 stofquotedstandards22.o.为规范装配式室内地面系统在装饰装修工程的应用，做到安全可靠、美观舒适、经济适用，制定本规程。【条文说明】目前，我国室内装修方式大多仍以现场湿作业为主，装配化的比例和集成化的程度较低。装配式室内地面系统是提高装配化装修水平的一种系统，是指在室内地面表面设置的，主要采用干式工法，在工厂生产、在现场组装而成的具有装饰效果的集成化地面，由连接构造和面层构成。装配式室内地面系统替代湿作业工法完成的地面系统，具有以下特点：使用安全，系统稳定
5、性好；经济性：通过标准化、工业化、规模化的生产方式，降低成本；节能环保：最大程度了减少了在制造、流通、安装、使用、拆改、回收的全寿命过程中对环境的持续影响；高品质：用规模化工业化生产取代劳动密集型的粗放的手工作业，确保高品质；现场施工速度快、提高劳动效率、改善作业环境、降低劳动依赖、减少建筑垃圾排放和污染，满足装配化装修对部品的标准化、集成化、模块化要求。每个标准模块间采用物理约束，安装技术难度低，无需请专业的贴砖工人，降低安装成本。目前，装配式室内地面系统的应用技术尚无完整的标准依据，为规范该产品在室内装修工程中的应用，指导工程的设计、施工、险收等，确保工程质量，有必要编制应用技术规程。1.
6、0.2本规程适用于民用建筑装配式室内地面系统的设计、加工制作、施工安装、质量验收、保养和维护。【条文说明】本规程适用于民用建筑如：住宅、酒店、医院、办公建筑、商业建筑等的地面装配式装饰装修，也可适用于工业建筑中的宿舍、办公楼、研发楼等的地面装配式装饰装修。改建、扩建和改造的一般工业与民用建筑条件许可时也可参照使用。1.0.3装配式室内地面系统的应用除应执行本规程外，尚应符合国家现行有关标准的规定。2.0.1装配式室内地面系统interiorassembledflooringsystems由工厂生产满足装饰和功能要求，并主要采用干法装配的集成化地面。2.0.2装配式室内直铺地面系统interio
7、rassembleddirect-installationflringsystems在满足平整度要求的楼地面结构层上直接干法装配的地面系统。2.0.3装配式室内架空地面系统interiorassembledelevatedflooringsystems在楼地面结构层上,与上部构造连接,中间留有架空层的干法装配的地面系统。2.0.4部品part由工厂生产，构成装配式室内地面系统的单一产品或复合产品组装而成的功能单元的统称。2.0.5部件part在工厂或现场预先生产制作完成，构成装配式室内地面系统构件的统称。3.0.1装配式室内地面系统设计应满足标准化和多样化的要求，以少规格、多组合的原则进行设计
8、，并应与室内管线进行一体化集成设计。【条文说明】对于装配式室内地面系统设计，少规格、多组合是重要原则，可减少饰面板、连接部件等的规格种类，尽可能实现产品的通用和互换，达到降低制造成本、降低装配难度、提高生产速度和工人的劳动效率、降低造价的目的。装配式室内地面系统主要组成材料在工厂生产制造，在主体设计阶段就需要通过一体化设计实现地面系统与各相关专业设计的集成和匹配。3.0.2装配式室内地面系统应满足部品检修更换、管线使用维护的要求，并应采用管线分离技术。【条文说明】装配式室内地面系统应立足于建筑全生命周期，通过设计统筹后期运维和检修。3.0.3装配式室内地面系统应采用通用的构造和部件进行部品部件
9、的连接设计，并采用具有不同肌理、材质、颜色的面层材料满足个性化的需要。3.0.4对有采暖要求的楼地面，应采用干式工法施工的地面辐射供暖方式，且地面辐射供暖应与装配式室内地面系统集成。3.0.5装配式室内地面系统面层的平整度、耐磨性、抗污染、易清洁、耐腐蚀、防火、防静电等性能应满足使用功能的要求，有水房间的楼地面材料还应具有防水、防滑等性能要求。3.0.6装配式室内地面系统部品部件尺寸设计应根据出材率、生产、安装、使用要求等，与原材料的规格尺寸相协调。【条文说明】目的是为提高出材率，降低材料消耗。3.0.7装配式室内地面系统施工应进行精细化管理，宜采用绿色施工模式，减少现场切割作业和建筑垃圾。4
10、.1 一般规定4.1.1 装配式室内地面系统所用材料应满足设计要求。4.1.2 装配式室内地面系统所用材料应符合国家现行有关建筑装饰装修材料有害物质限量标准的规定。材料的放射性核素限量应符合现行国家标准建筑材料放射性核素限量GB6566的有关规定。4.2 主要材料4.2.1 可调节支撑可采用树脂或钢质材料。4.2.2 镀锌方管及配件应符合现行国家标准结构用冷弯空心型钢GB6728的有关规定。4.2.3 轻钢龙骨及配件应符合国家现行标准建筑用轻钢龙骨GBb11981、建筑用轻钢龙骨配件JC/T558的有关规定。4.2.4 铝合金龙骨用铝合金型材的牌号和状态、壁厚、尺寸偏差、表面处理种类、膜厚及质
11、量应符合现行国家标准铝合金建筑型材第1部分：基材GB/T5237.1的有关规定。4.2.5 装配式室内地面系统所用水泥基基板应符合现行行业标准纤维水泥平板第1部分：无石棉纤维水泥平板JC/T412.1或纤维增强硅酸钙板第1部分：无石棉硅酸钙板Jeyr564的有关规定；刨花板应符合现行国家标准刨花板第3部分：在干燥状态下使用的家具及室内装修用板GB/T4897.3的有关规定。4.2.6 饰面材料性能应符合下列规定：1陶瓷砖应符合国家现行标准陶瓷砖GBT4100室内外陶瓷墙地砖通用技术要求JG/T484的有关规定；2石材应符合国家现行标准天然大理石建筑板材GB/T19766、天然花岗石建筑板材GB
12、/T18601、人造石JCZT908的有关规定；3木地板应符合国家现行标准实木地板第1部分:技术要求GB/T15036.1、实木复合地板GB/T18103、浸渍纸层压板饰面多层实木复合地板GB/T24507等的有关规定；4地毯应符合国家现行标准簇绒地毯GB/T11746、机织地毯GB/T14252、拼块地毯QB/T2755等的有关规定；5弹性地材应符合国家现行标准聚氯乙烯卷材地板第1部分：非同质聚氯乙烯卷材地板GB/T11982.1、聚氯乙烯卷材地板第2部分：同质聚氯乙烯卷材地板GB/T11982.2硬质聚氯乙烯地板GB/T34440半硬质聚氯乙烯块状地板GBT4085橡塑铺地材料第1部分橡胶
13、地板HG/T3747.1等的有关规定。4.3 配套材料4.3.1 填充材料应符合现行国家标准建筑绝热用玻璃棉制品GB/T17795、建筑用岩棉绝热制品GB/T19686的有关规定。4.3.2 紧固件应符合现行国家标准紧固件机械性能螺栓螺钉和螺柱GB/T3098.1、紧固件机械性能自攻螺钉GB3098.5、紧固件机械性能不锈钢螺栓、螺钉和螺柱GB/T3098.6、紧固件机械性能自钻自攻螺钉GB/T3098.11、紧固件机械性能不锈钢自攻螺钉GB/T3098.21.射钉GB18981等的有关规定。433装饰线条的装饰面应整洁，边沿应整齐，目视无明显色差。5.1 一般规定5.1.1 装配式室内地面系
14、统设计应遵循模数化原则，与建筑模数协调，并应符合现行国家标准建筑模数协调标准GBZT50002的有关规定，住宅应符合现行行业标准工业化住宅尺寸协调标准JGJ/T445的有关规定。【条文说明】装配式室内地面系统提倡工厂化生产，模数化是设计标准化和部品标准化的前提和基础。现行国家标准建筑模数协调标准GB/T50002对建筑模数、优先尺寸、模数协调都做了明确的规定，有利于提高装配式室内地面系统的标准化程度和材料的出材率。5.1.2 装配式室内地面系统的定位可通过设置模数网格来控制，部品部件的定位宜采用界面定位法。5.1.3 装配式室内地面系统的设计应根据部品部件的生产和安装要求，结构变形、材料变形和
