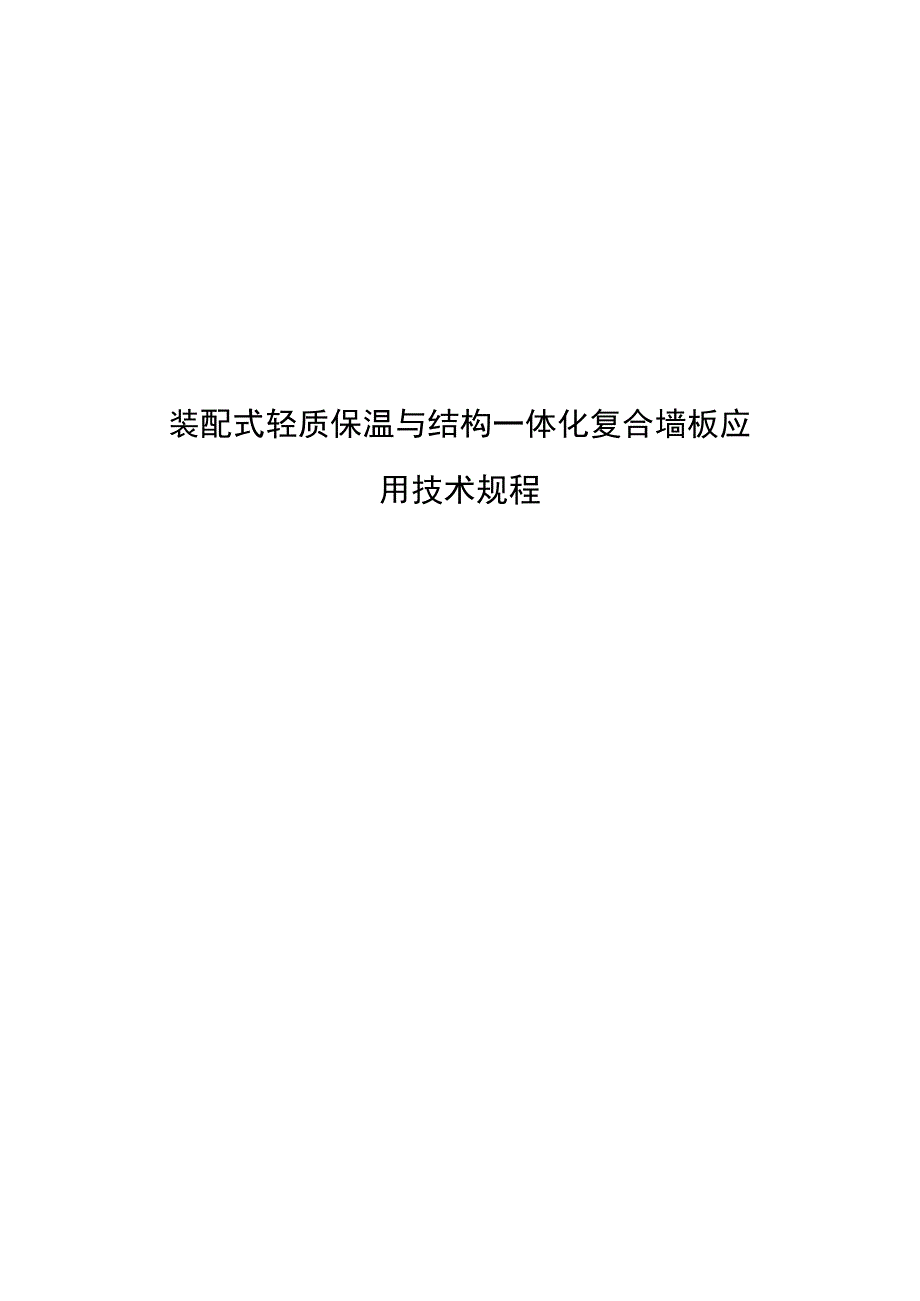

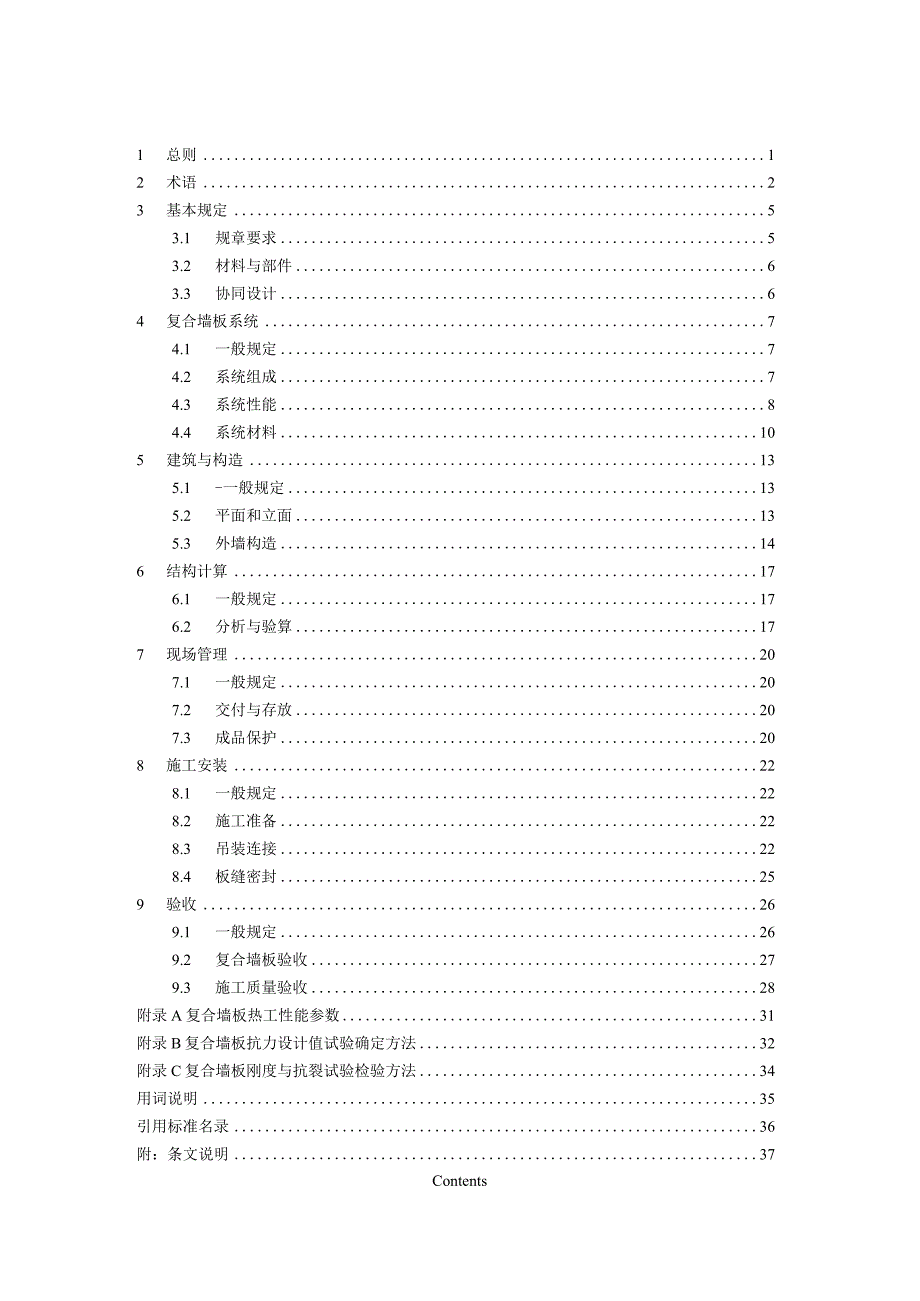

1、装配式轻质保温与结构一体化复合墙板应用技术规程1 总则12 术语23 基本规定53.1 规章要求53.2 材料与部件63.3 协同设计64 复合墙板系统74.1 一般规定74.2 系统组成74.3 系统性能84.4 系统材料105 建筑与构造135.1 -一般规定135.2 平面和立面135.3 外墙构造146 结构计算176.1 一般规定176.2 分析与验算177 现场管理207.1 一般规定207.2 交付与存放207.3 成品保护208 施工安装228.1 一般规定228.2 施工准备228.3 吊装连接228.4 板缝密封259 验收269.1 一般规定269.2 复合墙板验收279

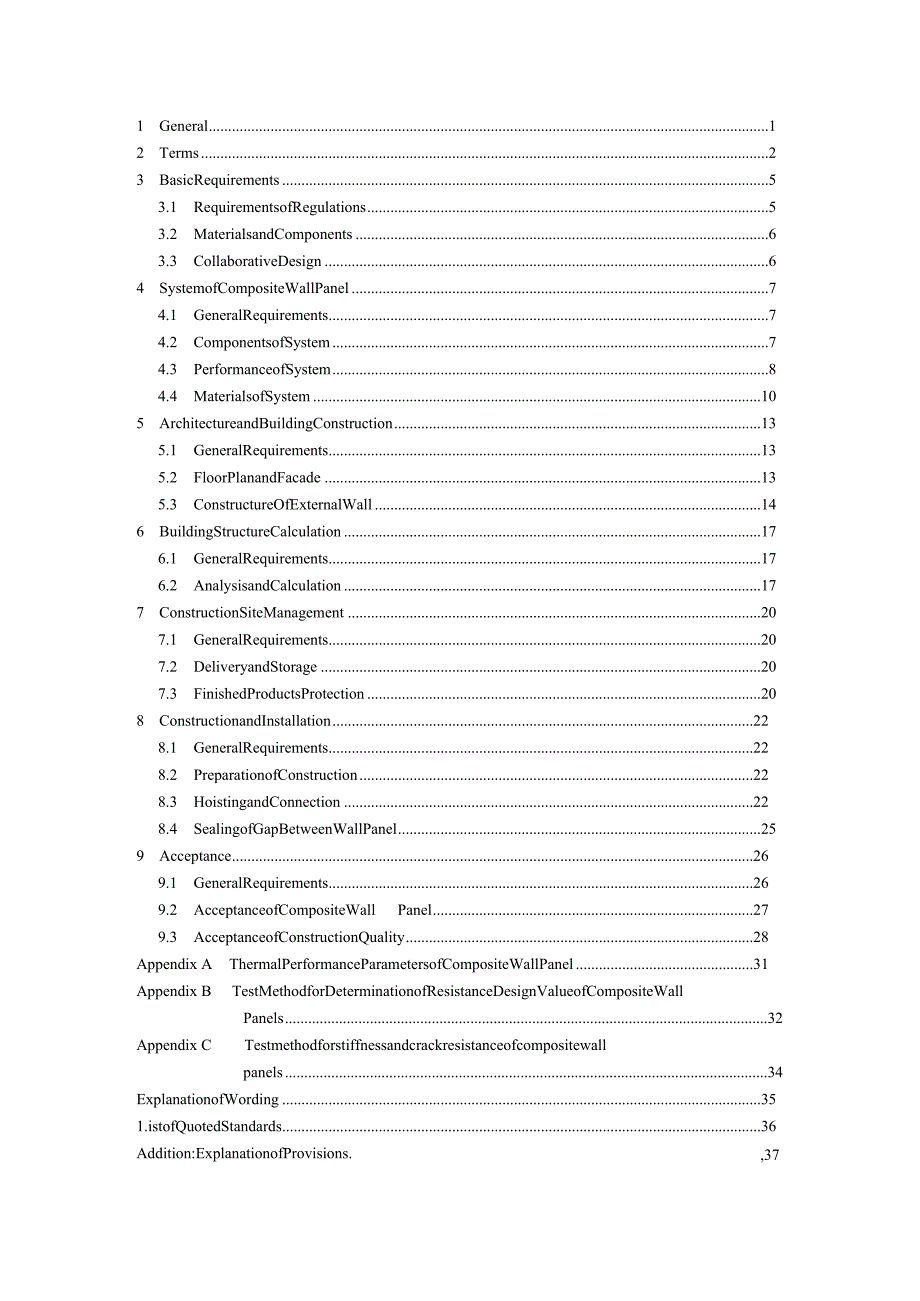

2、.3 施工质量验收28附录A复合墙板热工性能参数31附录B复合墙板抗力设计值试验确定方法32附录C复合墙板刚度与抗裂试验检验方法34用词说明35引用标准名录36附：条文说明37Contents1 General12 Terms23 BasicRequirements53.1 RequirementsofRegulations53.2 MaterialsandComponents63.3 CollaborativeDesign64 SystemofCompositeWallPanel74.1 GeneralRequirements74.2 ComponentsofSystem74.3 Perfo
3、rmanceofSystem84.4 MaterialsofSystem105 ArchitectureandBuildingConstruction135.1 GeneralRequirements135.2 FloorPlanandFacade135.3 ConstructureOfExternalWall146 BuildingStructureCalculation176.1 GeneralRequirements176.2 AnalysisandCalculation177 ConstructionSiteManagement207.1 GeneralRequirements207.
4、2 DeliveryandStorage207.3 FinishedProductsProtection208 ConstructionandInstallation228.1 GeneralRequirements228.2 PreparationofConstruction228.3 HoistingandConnection228.4 SealingofGapBetweenWallPanel259 Acceptance269.1 GeneralRequirements269.2 AcceptanceofCompositeWallPanel279.3 AcceptanceofConstru
5、ctionQuality28Appendix A ThermalPerformanceParametersofCompositeWallPanel31Appendix B TestMethodforDeterminationofResistanceDesignValueofCompositeWallPanels32Appendix C Testmethodforstiffnessandcrackresistanceofcompositewallpanels34ExplanationofWording351.istofQuotedStandards36,37Addition:Explanatio
6、nofProvisions.1总贝I.o.为了规范装配式轻质保温与结构一体化复合墙板应用技术，确保墙体工程质量，做到技术先进，安全适用，经济合理，制订本规程。1.0.2本规程适用于抗震设防烈度为8度及8度以下地区工业建筑与民用建筑中的装配式轻质保温与结构一体化复合墙板的设计、运输与存放、施工、检验与验收和使用维护。1.0.3装配式轻质保温与结构一体化复合墙板应用技术除应符合本规程外，尚应符合国家现行有关标准的规定。2.0.1装配式轻质保温与结构一体化复合墙板assembledlightcompositewallpanelintegratedofthermalinsulationandbuild
7、ingstructure以冷弯薄壁型钢为骨架，在轻钢网膜和免拆模板形成的空腔中浇筑轻质MNCC防火保温材料，在工厂生产、施工现场安装的建筑用非承重墙板，简称复合墙板。应用复合墙板的建筑外墙，简称复合墙板墙体。2.0.2MNCC防火保温材料MNCCfireproofandinsulationmaterial轻骨料与膨化基体混合分散，并伴有细小封闭泡孔，材料固化后形成燃烧性能等级为A级的复合型保温材料，简称MNCC防火保温材料。2.0.3装配式轻质保温与结构一体化复合墙板系统systemofassembledlightcompositewallpanelintegratedofthermalins
8、ulationandbuildingstructure安装在主体结构上，由装配式轻质保温与结构一体化墙板、连接件、防水密封材料、外饰面材料等组成，具有规定的变形能力、适应建筑结构位移能力、防水性能、防火性能等，起围护、装饰作用的非承重外围护结构系统，简称复合墙板系统。2.0.4主体结构mainstructure由承担建筑主要荷载的受力构件组成的系统，也称作建筑结构。2.0.5冷弯薄壁型钢cold-formedthin-walledsteel在室温下将薄钢板通过辐轧或冲压弯折成的各种截面的型钢。2.0.6冷弯薄壁型钢骨架frameofcold-formedthin-walledsteel由冷弯薄
9、壁型钢制成的金属构件，连接构成复合墙板骨架，起承担复合墙板自重的作用，简称钢骨架，通常包括竖向钢骨架、横向钢骨架、顶部钢骨架、底部钢骨架及斜向钢骨架等。2.0.7封边免拆模板removableformingboardforedgebanding作为复合墙板的封边板，安装在墙板钢骨架的四周，同时起免拆模板作用的板材。2.0.8轻钢网膜lightsteelmesh由热镀锌带钢经专用机械冲切扩张成片状带孔网，覆盖于内、外冷弯薄壁型钢骨架之上，增加整体强度增大面层于保温层的接触面积，起到防开裂作用2.0.9嵌缝材料materialforfillingjoint用于装配式墙板之间的缝隙填充，多由聚氨酯发
10、泡胶、三元乙丙橡胶条组成。2.0.10板缝饰面盖板coverplateofgapbetweenwallpanelfordecoration由铝合金或不锈钢等材质制成，选用参数按设计要求确定，起到装饰覆盖作用。2.0.11墙板挂件connectorofwallpanel墙板与主体结构连接节点处，一端固定在墙板骨架上，另一端与节点连接件相连的金属制品。2.0.12节点连接件panelconnector墙板与主体结构连接节点处，分别与墙板的挂件或预埋件与主体结构构件相连，并传递二者之间荷载与作用的连接件。2.0.13节点连接系统panelconnectionsystem位于连接节点处，固定于主体结构
11、上的后置出挑构件，与节点连接件组合成为节点连接系统。复合墙板挂件或预埋件通过接点连接系统与主体结构相连。适用于墙板与主体结构相距较远及特殊造型等情况。2.0.14直连型连接directconnection墙板挂件通过节点连接件与主体结构构件连接的类型。2.0.15桥连型连接bridgingconnection墙板挂件通过节点连接系统与主体结构构件连接的类型。2.0.16吊环螺钉eyebolt在加工制作、运输、安装复合墙板时起到吊装作用的标准件。2.0.17断桥件deviceforblockingthermalbridge将导热系数高的内、外冷弯薄壁型钢骨架连接组合，并阻断其热量传递的制品。2.
12、0.18协同设计collaborativedesign装配式建筑设计中通过建筑、结构、设备、装修等专业相互配合，并运用信息化技术手段满足建筑设计、生产运输、施工安装等要求的一体化设计。2.0.19装配式建筑assembledbuilding结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品、部件，在工地装配而成的建筑。2.0.20集成设计integrateddesign建筑结构系统、外围护系统、设备与管线系统、内装系统一体化的设计。2.0.21墙板结构structureofwallpanel在非承重装配式墙板中，由承担墙板自重及附属构件荷载的受力构件组成的系统，同时该系统的承
13、载力不计入建筑结构的承载力。2.0.22多用途保护架multi-purposeprotectingframe可同时容纳多块墙板直立放置，且有足够刚度和强度，在复合墙板的运输、吊运和存放等多种场景中，起保护作用的配套钢制架体。3基本规定3.1 规章要求3.1.1 复合墙板施工现场应建立安全质量管理制度以及环境保护和职业健康管理保证体系。3.1.2 复合墙板设计方案变更时，不应损害复合墙板系统结构安全和使用功能。3.1.3 复合墙板的材料和配件等进场验收应符合下列规定：1 应对材料、构件等的品种、规格、包装、外观进行检查验收，并形成相应验收记录。2 应对材料、构件等的质量证明文件进行核查，核查记录
14、应纳入工程技术档案。进入施工现场的材料、构件和设备均应有出厂合格证、中文说明书及相关性能检测报告。3 涉及安全、节能、环境保护和主要使用功能的材料、构件和设备，应按照规定在施工现场随机抽样复检，复检应为见证取样检验。当复检不合格时，该材料、构件和设备不得使用。3.1.4 检验抽样样本应随机抽取，并应满足分布均匀、具有代表性的要求。3.1.5 复合墙板应按照审查合格的设计文件和经审查批准的专项施工方案施工,施工工序应严格执行并按施工技术标准进行质量控制，每道工序完成后，检查符合要求后，可进行下道工序施工。各专业工种之间的相关工序应进行交接检验，并应记录。3.1.6 复合墙板的施工作业环境和条件，
15、应符合国家现行相关标准的规定和施工工艺的要求。遇到雨、雪、雾天气，或者风力大于5级时，不得进行吊装作业。3.1.7 复合墙板施工单位应对现场施工人员进行技术交底，并进必要的专业培训I,满足要求后方可上岗。吊装施工人员应具备起重设备驾驶资格。3.1.8 复合墙板的施工现场应配置吊装设备和运输设备，场地应满足墙板存放和设备运行要求。3.2 材料与部件3.2.1 复合墙板系统的材料燃烧性能和防火处理应符合设计要求，并应符合现行国家标准建筑设计防火规范GB50016和建筑内部装修设计防火规范GB50222的规定。3.2.2 复合墙板系统宜使用经认证的绿色建材产品。323复合墙板的设计使用年限宜与建筑结构的设计使用年限相同。3.2.4 复合墙板系统应具有抗变形能力，适应建筑结构变形、风荷载、自重、温度变化等原因引起的变形，不应出现裂缝、空鼓、脱落等现象。3.2.5 复合墙板系统的抗风性能、抗震性能、耐撞击性能、防火性能、水密性能、气密性能、隔声性能
