CO2气保焊送丝不稳解决方法.docx

上传人:p** 文档编号:548866 上传时间:2023-10-27 格式:DOCX 页数:5 大小:15.91KB
下载 相关 举报

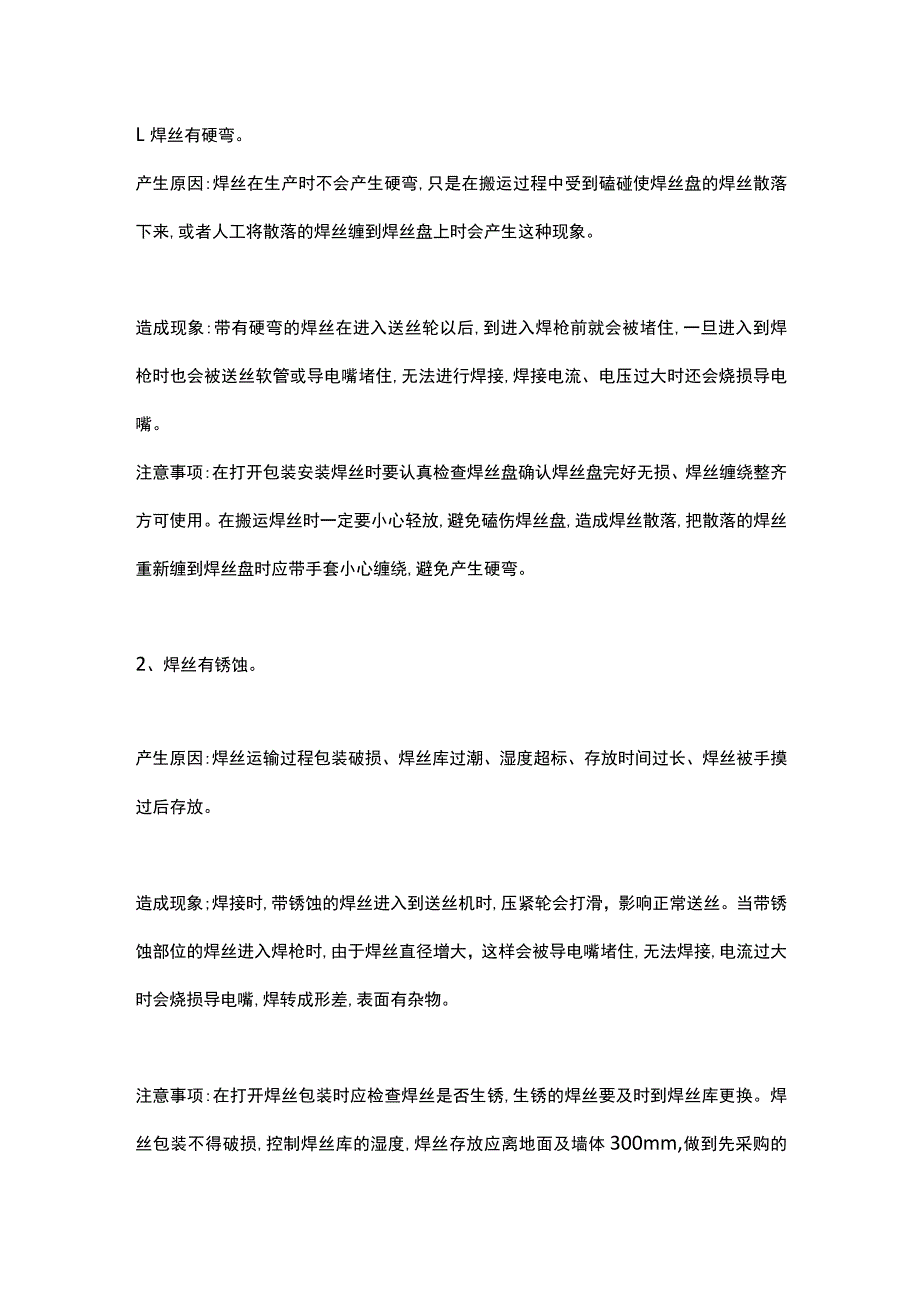

CO2气保焊送丝不稳解决方法.docx_第1页
第1页 / 共5页

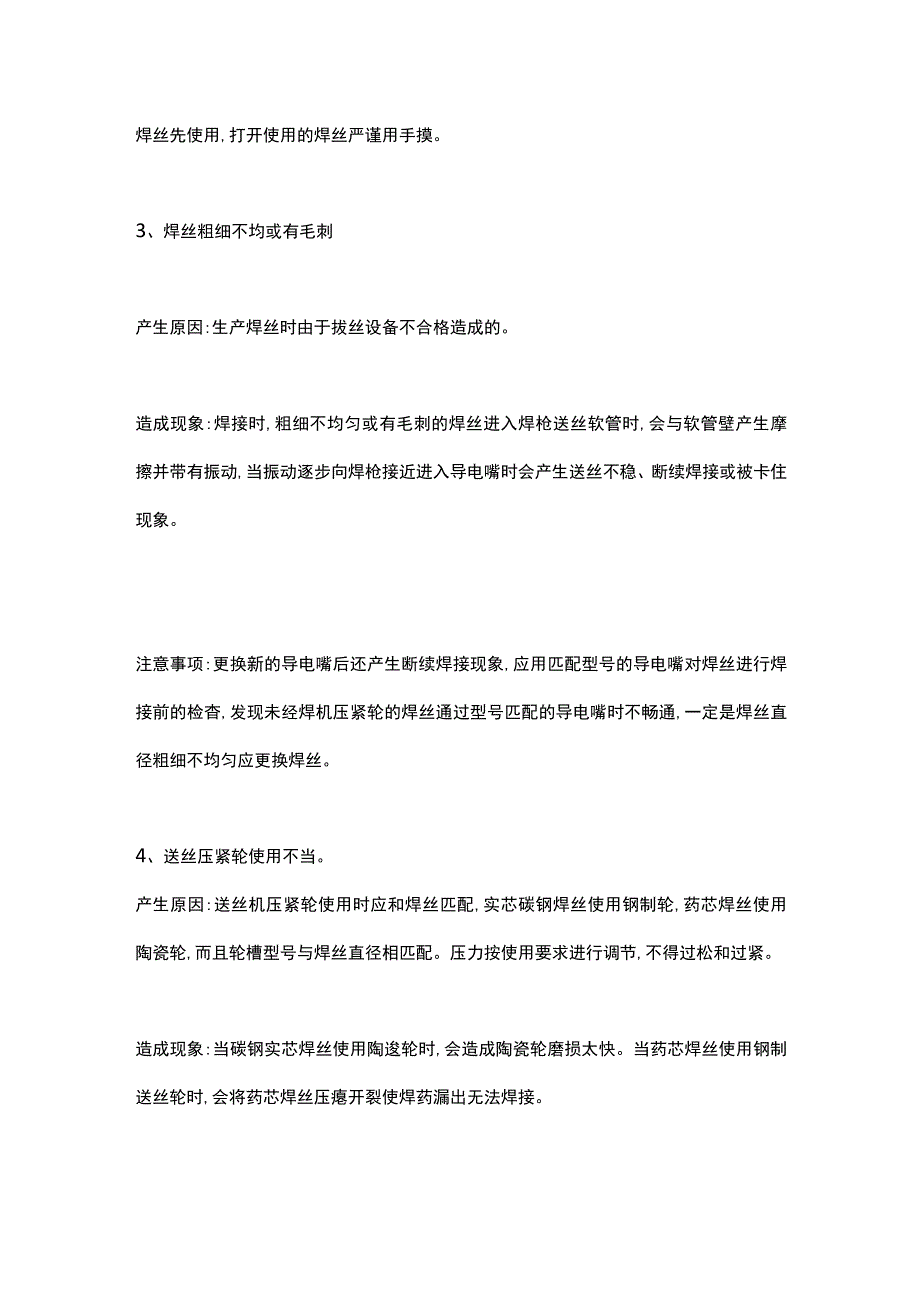

CO2气保焊送丝不稳解决方法.docx_第2页
第2页 / 共5页

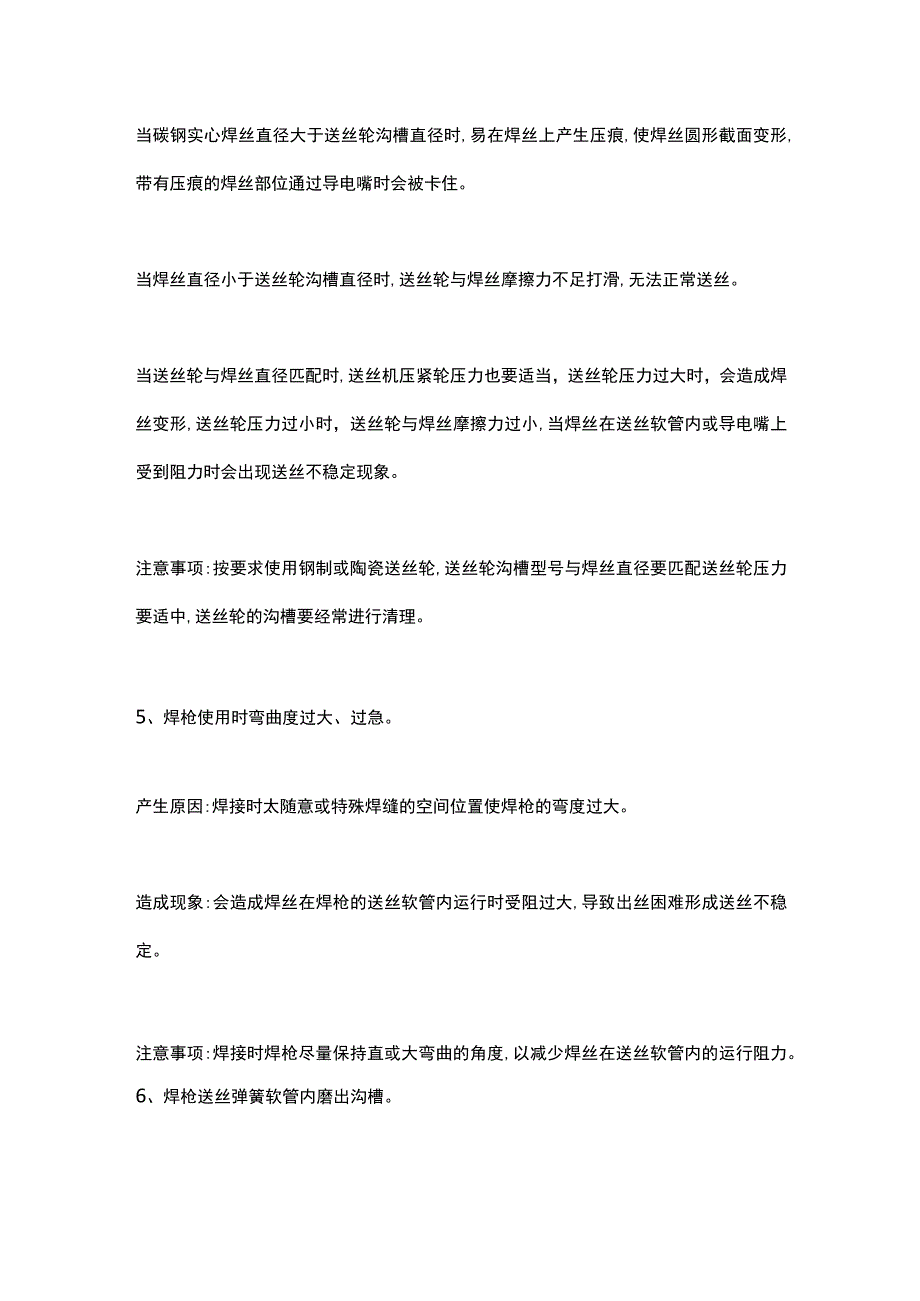

CO2气保焊送丝不稳解决方法.docx_第3页
第3页 / 共5页
CO2气保焊送丝不稳解决方法.docx_第4页
第4页 / 共5页
CO2气保焊送丝不稳解决方法.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《CO2气保焊送丝不稳解决方法.docx》由会员分享,可在线阅读,更多相关《CO2气保焊送丝不稳解决方法.docx(5页珍藏版)》请在第壹文秘上搜索。

1、L焊丝有硬弯。产生原因:焊丝在生产时不会产生硬弯,只是在搬运过程中受到磕碰使焊丝盘的焊丝散落下来,或者人工将散落的焊丝缠到焊丝盘上时会产生这种现象。造成现象:带有硬弯的焊丝在进入送丝轮以后,到进入焊枪前就会被堵住,一旦进入到焊枪时也会被送丝软管或导电嘴堵住,无法进行焊接,焊接电流、电压过大时还会烧损导电嘴。注意事项:在打开包装安装焊丝时要认真检查焊丝盘确认焊丝盘完好无损、焊丝缠绕整齐方可使用。在搬运焊丝时一定要小心轻放,避免磕伤焊丝盘,造成焊丝散落,把散落的焊丝重新缠到焊丝盘时应带手套小心缠绕,避免产生硬弯。2、焊丝有锈蚀。产生原因:焊丝运输过程包装破损、焊丝库过潮、湿度超标、存放时间过长、焊

2、丝被手摸过后存放。造成现象;焊接时,带锈蚀的焊丝进入到送丝机时,压紧轮会打滑,影响正常送丝。当带锈蚀部位的焊丝进入焊枪时,由于焊丝直径增大,这样会被导电嘴堵住,无法焊接,电流过大时会烧损导电嘴,焊转成形差,表面有杂物。注意事项:在打开焊丝包装时应检查焊丝是否生锈,生锈的焊丝要及时到焊丝库更换。焊丝包装不得破损,控制焊丝库的湿度,焊丝存放应离地面及墙体300mm,做到先采购的焊丝先使用,打开使用的焊丝严谨用手摸。3、焊丝粗细不均或有毛刺产生原因:生产焊丝时由于拔丝设备不合格造成的。造成现象:焊接时,粗细不均匀或有毛刺的焊丝进入焊枪送丝软管时,会与软管壁产生摩擦并带有振动,当振动逐步向焊枪接近进入

3、导电嘴时会产生送丝不稳、断续焊接或被卡住现象。注意事项:更换新的导电嘴后还产生断续焊接现象,应用匹配型号的导电嘴对焊丝进行焊接前的检杳,发现未经焊机压紧轮的焊丝通过型号匹配的导电嘴时不畅通,一定是焊丝直径粗细不均匀应更换焊丝。4、送丝压紧轮使用不当。产生原因:送丝机压紧轮使用时应和焊丝匹配,实芯碳钢焊丝使用钢制轮,药芯焊丝使用陶瓷轮,而且轮槽型号与焊丝直径相匹配。压力按使用要求进行调节,不得过松和过紧。造成现象:当碳钢实芯焊丝使用陶逡轮时,会造成陶瓷轮磨损太快。当药芯焊丝使用钢制送丝轮时,会将药芯焊丝压瘪开裂使焊药漏出无法焊接。当碳钢实心焊丝直径大于送丝轮沟槽直径时,易在焊丝上产生压痕,使焊丝

4、圆形截面变形,带有压痕的焊丝部位通过导电嘴时会被卡住。当焊丝直径小于送丝轮沟槽直径时,送丝轮与焊丝摩擦力不足打滑,无法正常送丝。当送丝轮与焊丝直径匹配时,送丝机压紧轮压力也要适当,送丝轮压力过大时,会造成焊丝变形,送丝轮压力过小时,送丝轮与焊丝摩擦力过小,当焊丝在送丝软管内或导电嘴上受到阻力时会出现送丝不稳定现象。注意事项:按要求使用钢制或陶瓷送丝轮,送丝轮沟槽型号与焊丝直径要匹配送丝轮压力要适中,送丝轮的沟槽要经常进行清理。5、焊枪使用时弯曲度过大、过急。产生原因:焊接时太随意或特殊焊缝的空间位置使焊枪的弯度过大。造成现象:会造成焊丝在焊枪的送丝软管内运行时受阻过大,导致出丝困难形成送丝不稳

5、定。注意事项:焊接时焊枪尽量保持直或大弯曲的角度,以减少焊丝在送丝软管内的运行阻力。6、焊枪送丝弹簧软管内磨出沟槽。产生原因焊枪送丝弹簧软管使用时间过长,焊丝经过送丝软管时将软管内部磨出沟槽。造成现象:焊接时焊丝进入送丝弹簧软管内磨出的沟槽时,当焊枪移动弯曲度发生变化时会造成沟槽夹丝现象,阻碍送丝正常运行。注意事项:当送丝弹簧软管使用时间过长时,出丝不畅通,焊枪手把后的送丝软管有颤抖或随焊枪角度变化出现堵丝现象时,应及时更换送丝弹簧软管。尽量保持焊枪大弯曲角度,减少焊丝在送丝软管内的摩擦。送丝弹簧软管在焊枪内过短,会造成焊丝在焊枪内部打弯,形成送丝不畅。送丝弹簧软管在焊枪内部过长时形成弯曲,会

6、加大送丝的摩擦阻力造成送丝不稳定。7、导电嘴未及时清理。产生原因:当焊接规范调节不当时,或焊枪离熔池太近时,使焊接飞溅粘连到导电嘴上焊接时间越长粘连飞溅越多。造成现象:焊枪导电嘴飞溅越多越容易将导电嘴出丝孔堵住,从而加大送丝的阻力,造成焊丝不畅通或堵丝现象。注意事项:焊接时按要求调好焊枪角度和焊丝的拉伸长度以少飞溅的产生,做到经常用尖嘴钳子清理导电嘴上的飞溅物,在清理干净后将焊丝伸出导电嘴1015cm长,用尖嘴钳子将焊丝从导电嘴根部折弯后顺时针或逆时针旋转3到5圈后快速松开,用焊丝回转的力量将导电嘴的送丝孔磨圆滑。8、导电嘴送丝孔磨损过大。产生原因:在焊接时导电嘴经过长时间的焊丝磨损会造成送丝

7、孔过大。造成现象:导电嘴送丝孔过大会造成焊接时导电性不良,出现焊丝与导电嘴放电,会使送丝不稳或与导电嘴粘连,伴有焊丝在熔池内来回摆动现象,影响焊缝成形。注意事项:焊接时发现焊丝出导电嘴后来回摆动时,并伴有和导电嘴粘连现象应及时更换新的导电嘴。焊枪的导电嘴应与焊丝直径匹配,导电嘴孔直径过小,造成摩擦阻力过大,使焊丝不畅通或堵丝现象,导电嘴果断会造成焊丝在熔池内来回摆动,使焊缝成形不良。9、焊接时电压和电流不匹配产生原因:未按规定的焊接规范进行调节焊接时经验不足。造成现象:当电流过大,电压过小时会出现断续不稳定焊接,焊接飞溅过大,焊丝向熔池过度声音大而乱。当电流过小电压过大时,出现焊接烟尘过大,焊丝向熔池过度声音小,焊丝与导电嘴同时熔化粘在一起,无法焊接。注意事项:根据生产需要,按焊接规范进行调节,使焊丝进入到熔池时及时熔化,焊丝向熔池过度声音均匀。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 办公文档 > 解决方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
