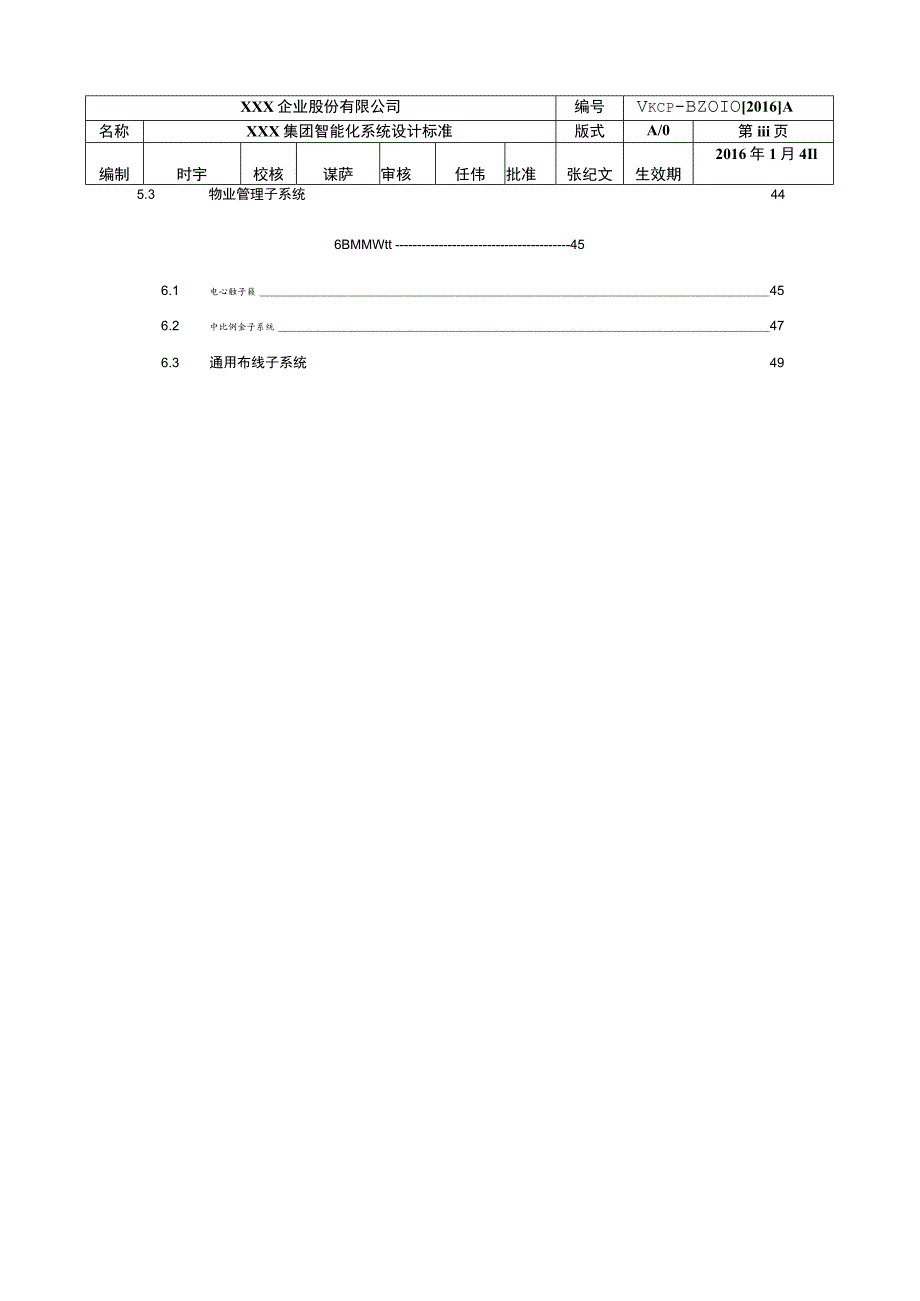

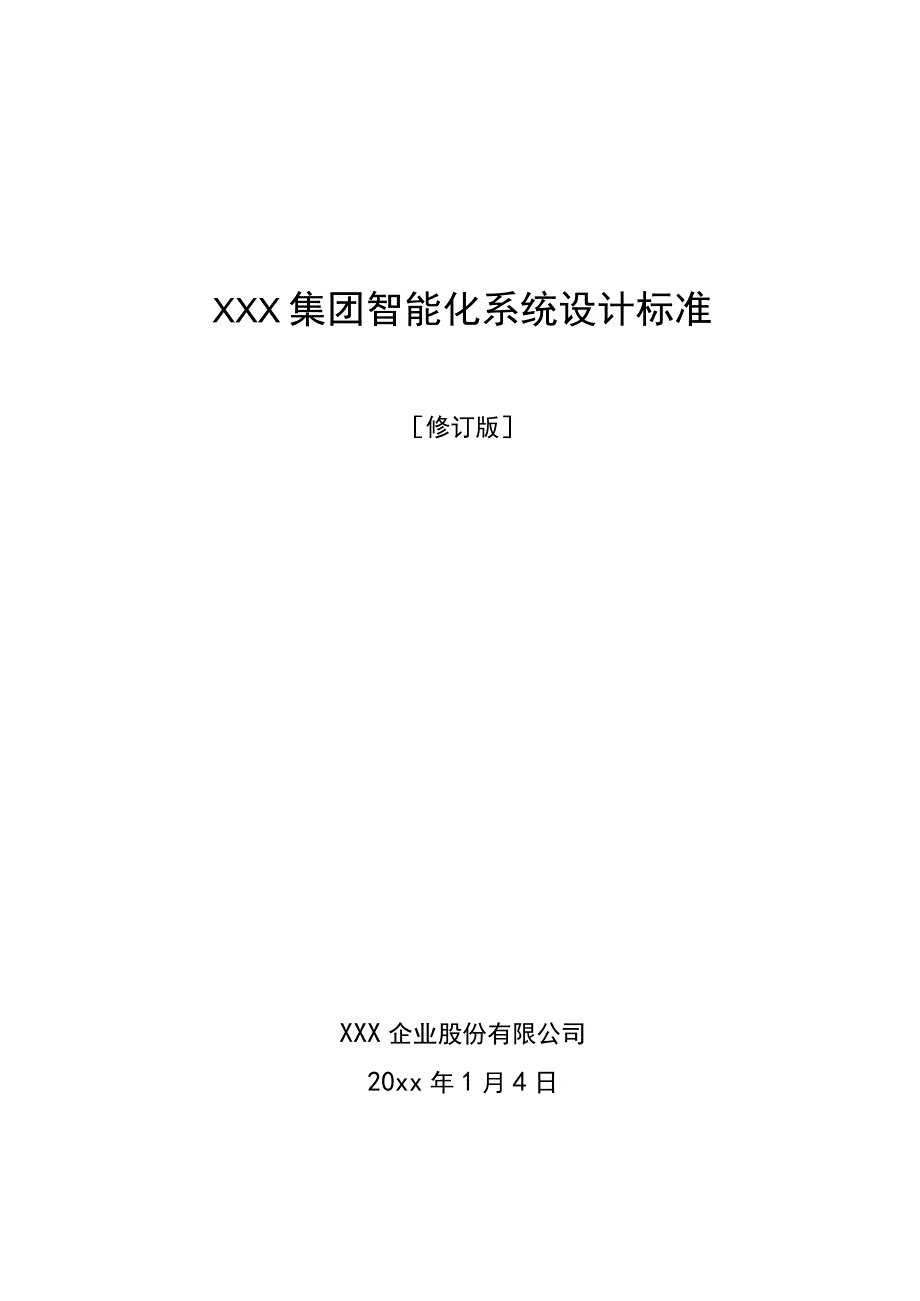

1、XXX集团智能化系统设计标准修订版XXX企业股份有限公司20xx年1月4日1 总贝$11.1 Mili明11.2 锐能引用文件11.3 总体结构21.4 一段规定21.5 议计流程32 术语53 安全防落系线63.1 iltfM63.2 同界琳越及投警联动子系隹103.3 例路电机监拄子系隹123.4 门禁管理子系统_一164值Ilwmj旗304.1 电好系猊3()4.2 舱电肝级324.3 白息Iq格子系维344.4 公共信总显示子系隹35375.2背景音乐与黄2广播子系院41XXX企业股份有限公司编号Vkcp-BZOIO2016A名称XXX集团智能化系统设计标准版式A/0第iii页编制时宇
2、校核谋萨审核任伟批准张纪文生效期2016年1月4Il5.3物业管理子系统446BMMWtt456.1 电心触子籁456.2 中比例金子系统476.3 通用布线子系统491总则1.1 编制说明为规范集团住宅项目智能化系统设计、施工、运营，集团创新研究部组织编制了“XXX集团智能化系统标准”系列。“XXX集团智能化系统标准”系列包括：“配置标准”、“设计标准”、“部品标准”、“施工验收标准”、“运营标准”等。本文为该标准系列中的第二篇：“XXX集团智能化系统设计标准”。适用范围：新建居住区智能化系统区总体规划、智能化系统方案制定、智能化系统初步设计、智能化系统施工图设计等。本标准修订、解释权规集团
3、创新研究部。1.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准条款的，凡是注明日期的引用文件，其随后所有的修改条目（不包括勘误的内容）或修订版均自动适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。智能建筑设计标准智能建筑工程质量验收规范建筑与建筑群综合布线系统工程设计规范民用闭路监视电视系统工程技术规范电子计算机机房设计规范建筑物防雷设计规范建筑物电子信息系统防雷技术规范民用建筑电气设计规范居住小区智能化系统建设要点与技术导则（修订稿）居住区智能化系统配置与技术要求上海市住宅小区安全技术防范系统要求北京市建筑智能化系统设计技术规程天津市住宅建设智能化技术规程1.3
4、 总体结构“XXX集团智能化系统设计标准”主要由安全防范系统、信息通讯网络系统、物业管理与监控系统和基础设施与技术等四部分组成，见图4.1。居住区快蟒wftft乐与急广应务瞌性-公典tt!示SHM有&电视- 内安防电子巡更停隼tt曾母Cltal拜闭路电视监控*础设施与核末电源叫*、中控室机房、通网布险图4.1标准体系结构1.4 一般规定1.4.1 居住区智能化系统的设计，应综合考虑居住区较高的安全性、舒适的生活环境、快捷的信息通信、完善的物业管理等方面的需求。1.4.2 居住区智能化系统的设计，应综合考虑项目投资额度的可控性、设备选型的灵活性、工程施工的可行性、系统运营维护的便利性和物业管理的
5、规范性等方面的需求。1.4.3 居住区智能化系统设计应参照本标准条款的要求，其最低配置不得低于“基本配置”的耍求，同时应具有一定的升级和扩展能力，并预留有相应的接口。一般项目原则上均采用各子系统独立运行的组合式智能化系统构造方式，不提倡联网集成管理的方式。1.4.4 对智能化系统有“功能配置完善、信息集成程度高”等要求的新建项目，在“提升配置”中选项组合时，需要对各子系统配置的必要性、可行性和可能存在的技术风险等做出全方位的评估和论证。1.4.5 居住区智能化系统的设计除了满足国家标准与规范的相关规定，以及本标准基本配置的强制性要求外，还应满足建筑、结构以及与智能化专业存在设计关联的其它专业的
6、设计标准和规范要求，特别需要注意符合项目当地现行有关标准和规范的特殊条款要求。1.4.6 居住区智能化系统所采用的设备及线路材料等均应符合国家现行标准的规定，并具有产品质量检验证书，其中安防子系统等重要的监控设备应要求产品通过国家CCC认证。1.5 设计流程151居住区智能化系统建设与居住区建设应同步进行，实行统一规划、统一设计。居住区智能化系统的规划、设计应由设计院总体负责，智能化专业应参与居住区前期规划工作的全过程，智能化系统的规划与总体规划方案协调统一。1.5.2居住区智能化系统的规划和设计的协调工作由一线设计部主持，物业、工程及成本核算人员配合完成。基本流程如下图所示：一线公司设计部、
7、工程部、成本、物业设计院I智能化总包单位I依据标准图5.2.2智能化系统设计流程示意图153成果要求：智能化系统设计各阶段成果应满足下表要求智能化设计阶段成果要求设计任务书项目说明、智能化工程总体要求（应满足“配置标准”要求）、智能化子系统设计范围、设备要求、成本要求等规划方案智能化系统总体规划说明、智能化系统总体投资概算初步设计智能化系统初步设计图纸（封面、目录、图例、设计总说明、设备材料清单、室内外管槽主干图，各系统所属系统图、各控制室设备平面布置图等）、智能化系统初步设计预算。实施方案初步设计成果通过实施方案汇报，地产公司认可系统设计及成本预算。施工图除初步设计图纸的内容外，还应包括各系
8、统的设备/点位布置图和管线槽敷设图，各控制室装饰图、配电图、接地图等施工图深化由智能化总包单位完成，包含全部施工安装图纸，满足现场施工要求。154与智能化系统有关的安防监控中心、信息通信网络中心、物业管理中心、电信交接间、有线电视交接间、广播室、保安值班室等机房的位置和主要技术指标要求应在规划环节确定下来。1.5.5应将智能化系统布线管网纳入居住区综合管网设计中，并符合居住区总平面规划的要求和房屋结构对预埋管路的要求，并在规划环节中确定下来。2术语居住区：一般称小区，是指被城市道路或自然分界线所围合，并与居住人口规模（10,000-15,000人）相对应，配建有一套能满足该区居民基本的物质与文
9、化生活所需的公共服务设施的居住生活聚居地。组团：居住区内的划分方式，是指被居住区内道路分割、由多栋建筑组成的开放式或封闭式布局，一般具备统一的出入口通道，是居住区的次级管理区域。单元：以共用楼梯或电梯为核心布置的多套住房的组合空间称为单元。户内：即住户入户门内部的私有空间。智能化居住区：指将信息通信、计算机和自动控制等技术运用于居住区，通过有效的信息传输网络、各系统的优化配置和综合应用，向住户提供先进的安全防范、信息服务、物业管理等方面的功能，以期为居住者创造安全、舒适、便捷、高效的生活空间。智能化系统：具有智能特点的信息系统，由安全防范系统、信息通讯网络系统、物业管理与监控系统和基础设施与技
10、术等组成。智能化子系统：各智能化系统下完成某类特定功能的独立系统，如对讲系统为安全防范系统的子系统，电源与接地系统为基础设施与技术的子系统等。功能配置：智能化子系统所应具备的特定功能，按要求等级划分为基本配置和提升配置。基本配置：强制性标准，适用于任何项目的智能化系统，是智能化居住区应满足的最基本功能和最低配置要求。提升配置：建议性、可供选择的标准，适用于对智能化系统要求较高的项目，是智能化住宅小区可进一步拓展的功能，由一线公司根据实际情况选配。点位设置：各智能化子系统设置的信息点/监控点名称、数量和安装位置。3安全防范系统3.1 对讲子系统3.1.1 功能配置:分类配置要求主要功能对讲基本配
11、置1）应设置联网型语音对讲系统，具有双向对讲功能提升配置2）非可视对讲系统预留可视对讲的功能3）设置联网型黑白可视对讲系统，具有单向可视、双向对讲功能，门口机具有夜视功能4）设置联网型彩色可视对讲系统，具有单向可视、双向对讲功能，门口机具有夜视功能呼叫基本配置5）应具有访客与楼内住户、楼内住户与监控中心、访客与监控中心双向呼叫功能提升配置6）具有各出入口通道的门口机可呼叫监控中心和住户、双向对讲功能7）具有各出入口通道的门口机可相互呼叫及双向对讲功能8）具有访客/住户呼叫监控中心，与监控中心单向可视，双向对讲功能9）具有住户可与小区任一住户分机对讲功能开门基本配置10）住户可遥控设置对讲门口机
12、的出入通道门开启提升配置11）出入通道门口机可设置公共密码及一住户一密码开启出入通道门12）出入通道门门口机可使用小区IC卡刷卡开启出入通道门电源基本配置13）应设有后备电源，电源容量按市政停电后可靠供电23小时设置提升配置14）设有后备电源，电源容量按市政停电后可靠供电68小时设置15）设有后备电源，电源容量按市政停电后可靠供电1224小时设置辅助功能提升配置16）住户室内分机可接收小区发布的公共信息17）住户外出未接听时，访客可设置留言信息18）住户外出时，可设置留言信息19）门口机可作为小区物业管理信息显示终端20）室内分机具有多种振铃音区分呼叫来源21）室内分机具有免挂机功能，可监视单
13、元门口情况3.L2点位设置:设备布点设备名称数量安装位置封闭管理区域人行通道主入口（住区、组团）门口机1个/主入口主入口门外侧。墙装，距离入户门边框300mm,安装高度1450mm（图3.1.1,下同）；或配独立底座，安装高度1OOOmm（见图3.1.2,下同）从地下停车场进入封闭管理区域的人行通道入口（组团、单元）门口机1个/通道入口地下车库进入封闭管理区域通道门外侧。墙装，安装高度1450mm；或配独立底座，安装高度1OOOmm单元入口门口机1个/单元入口单元门外侧。门上安装、墙装，安装高度1450mm（图3.1.3）；或配独立底座，安装高度100Omm住户室内室内分机1个/户室内墙装（明
