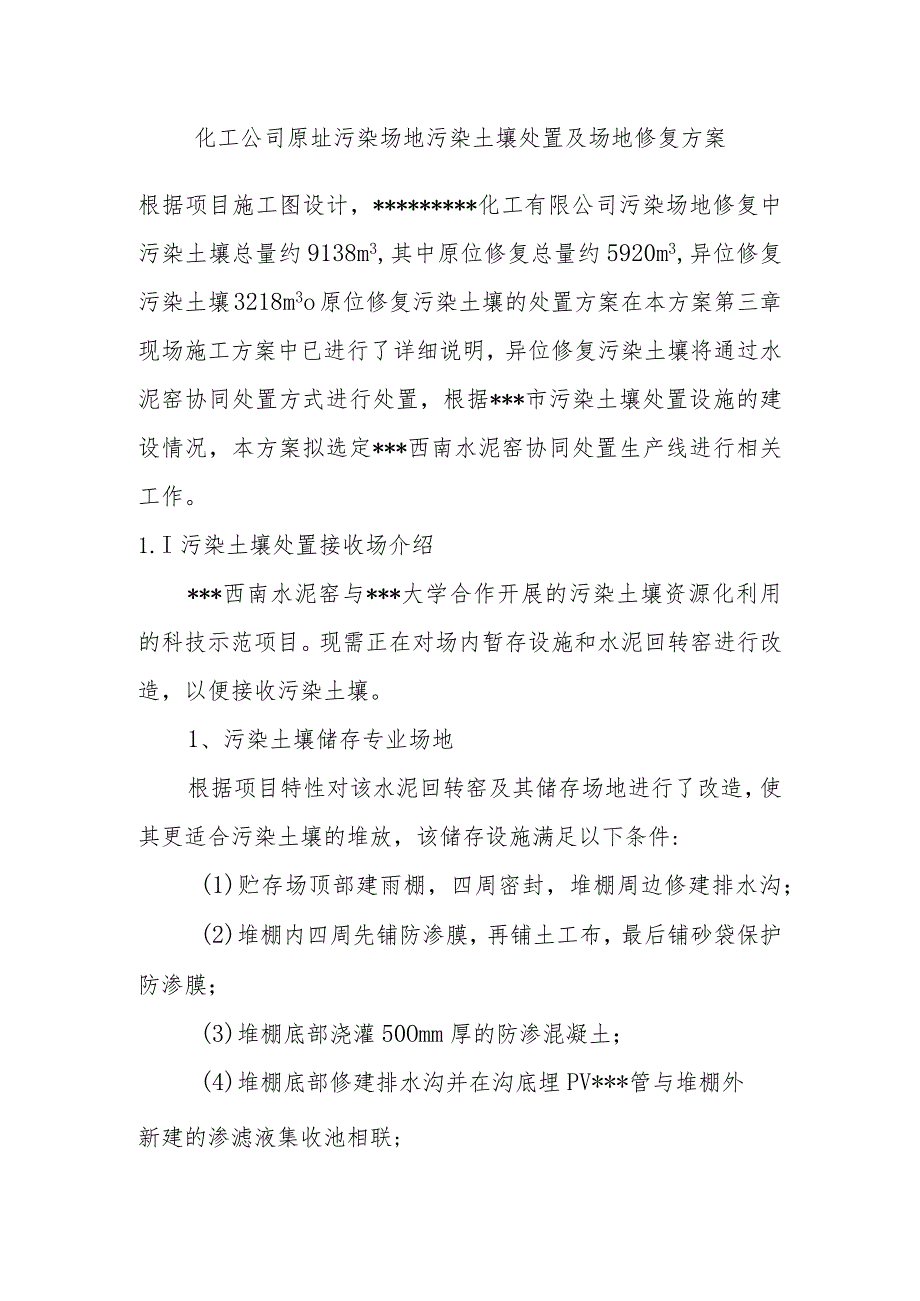

1、化工公司原址污染场地污染土壤处置及场地修复方案根据项目施工图设计，*化工有限公司污染场地修复中污染土壤总量约9138m3,其中原位修复总量约5920m3,异位修复污染土壤3218m3o原位修复污染土壤的处置方案在本方案第三章现场施工方案中已进行了详细说明，异位修复污染土壤将通过水泥窑协同处置方式进行处置，根据*市污染土壤处置设施的建设情况，本方案拟选定*西南水泥窑协同处置生产线进行相关工作。1.I污染土壤处置接收场介绍*西南水泥窑与*大学合作开展的污染土壤资源化利用的科技示范项目。现需正在对场内暂存设施和水泥回转窑进行改造，以便接收污染土壤。1、污染土壤储存专业场地根据项目特性对该水泥回转窑及
2、其储存场地进行了改造，使其更适合污染土壤的堆放，该储存设施满足以下条件:(1)贮存场顶部建雨棚，四周密封，堆棚周边修建排水沟；(2)堆棚内四周先铺防渗膜，再铺土工布，最后铺砂袋保护防渗膜；(3)堆棚底部浇灌50Omm厚的防渗混凝土；(4)堆棚底部修建排水沟并在沟底埋PV*管与堆棚外新建的渗滤液集收池相联;(5)堆棚外新建防渗漏的渗滤液集收池。图1.1-2专用污染土壤储存场地2、污染土壤投加点的改造为了确保污染土壤在协同处置的过程中不产生二次污染，水泥窑对具有挥发性污染物的污染土壤将实施严格的窑尾投加，保证投加温度高于900,因此拉法基的水泥窑经改造有专门的窑尾投加点，并对入场的污染土壤粒径及含

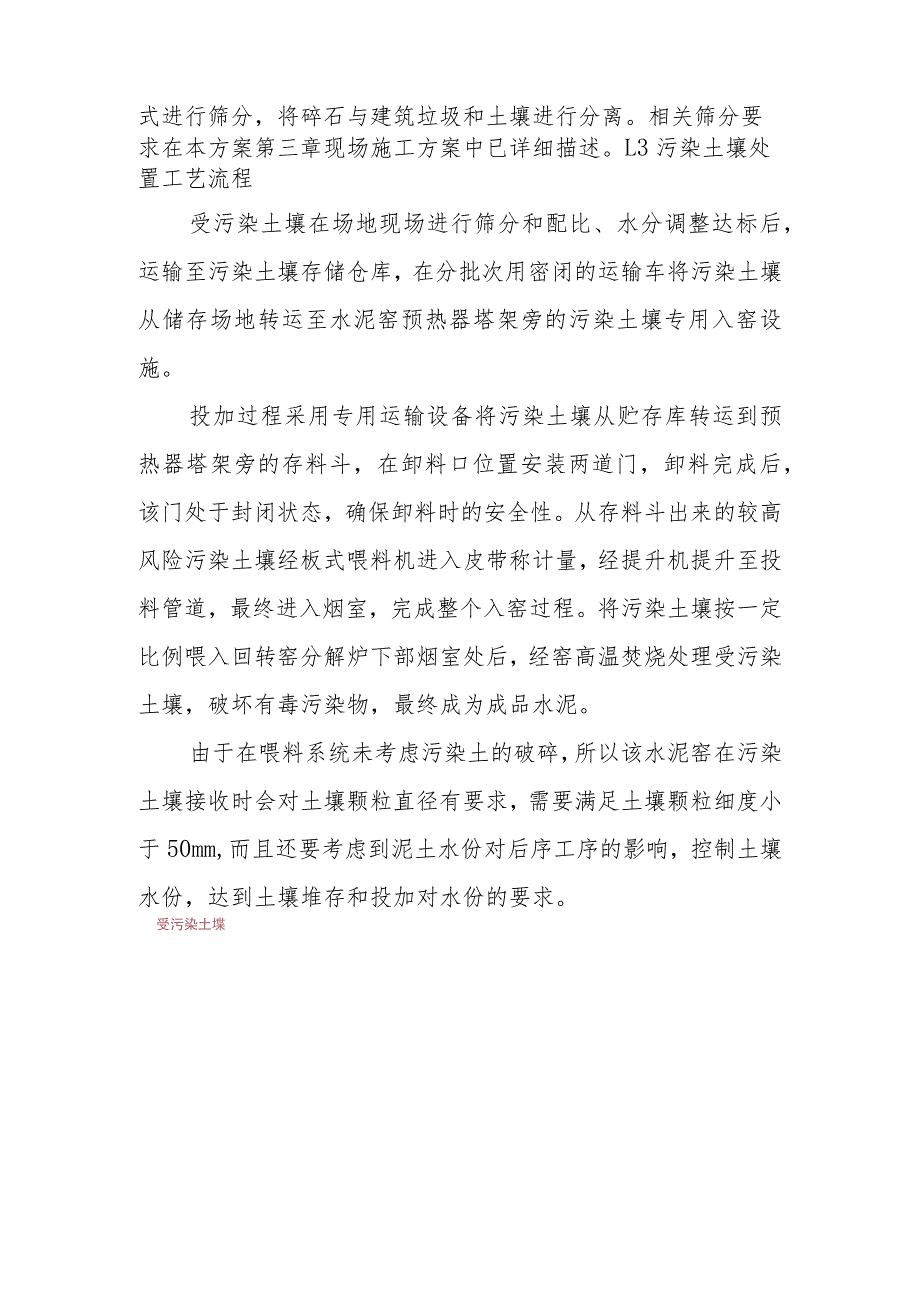

3、水量有严格的要求。焚烧过程在经过改造的投加点有完善的防止二次污染的措施，包括内部的运输、投加及焚烧过程均进行了严格的控制。图LI-3专用污染土壤尾窑投加点1.2污染土壤修复前的处理本次治理修复工程当中，场地异位修复污染土壤含有较多碎石与建筑垃圾，对处置工作带来难度。由于处置场地离治理修复场地距离较远，运输路线较长，因此在污染土壤运输之前，将对污染土壤进行土石筛分，采用人工和机械相结合的方式进行筛分，将碎石与建筑垃圾和土壤进行分离。相关筛分要求在本方案第三章现场施工方案中已详细描述。L3污染土壤处置工艺流程受污染土壤在场地现场进行筛分和配比、水分调整达标后，运输至污染土壤存储仓库，在分批次用密闭
4、的运输车将污染土壤从储存场地转运至水泥窑预热器塔架旁的污染土壤专用入窑设施。投加过程采用专用运输设备将污染土壤从贮存库转运到预热器塔架旁的存料斗，在卸料口位置安装两道门，卸料完成后，该门处于封闭状态，确保卸料时的安全性。从存料斗出来的较高风险污染土壤经板式喂料机进入皮带称计量，经提升机提升至投料管道，最终进入烟室，完成整个入窑过程。将污染土壤按一定比例喂入回转窑分解炉下部烟室处后，经窑高温焚烧处理受污染土壤，破坏有毒污染物，最终成为成品水泥。由于在喂料系统未考虑污染土的破碎，所以该水泥窑在污染土壤接收时会对土壤颗粒直径有要求，需要满足土壤颗粒细度小于50mm,而且还要考虑到泥土水份对后序工序的
5、影响，控制土壤水份，达到土壤堆存和投加对水份的要求。受污染土堞图L3T水泥窑处置污染土壤工艺流程1.4场地修复方案根据项目施工图设计，本项目场地修复中污染土壤总量约9138m其中原位修复总量约5920m异位修复污染土壤3218m3o在完成相关的污染土壤原位和异位修复、废水处置、建筑垃圾处置及危险废物处置后，将对场地进行恢复性修复，以达到可重新使用的功能。因此场地修复的工作包括：原位修复后的灌浆固结、监测井、渗滤液收集池建设、防渗墙建设、修复区域的净土回填、硬化、绿化、厂区恢复等工作。1、灌浆固结在完成场地原位修复后，将对修复的注药孔进行灌浆固结的工作，根据施工图设计，灌浆固结中初灌用2:1浆液
6、，如果有灌压，应多灌该比级浆液，灌压大于O.2MP*时，可不变换浆液浓度。如果吸浆量不变或增大而灌压不上升时，可变浓一级浆液灌注，直至吸浆量变小灌压升高（应控制在O.20.3MP*）时,才不变水灰比。当浓浆水灰比达到0.5：1仍无灌压时，应加砂、粉煤灰、锯末、水玻璃、海带等材料进行处理，并及时请示技术人员确定处理方案。在施工中必须按设计要求施工钻孔，孔位、孔距误差不得大于5公分，孔斜不大于2。灌浆时必须严格按要求进行分段灌浆。止浆塞应止塞好。灌浆中，必须随时观察有无串浆、冒浆情况，如果串浆，必须将串浆孔止塞封闭，如果地层冒浆，应及时降压，限量灌入，采用浓浆闭浆法施工。因施工现场无拌制场地，所有
7、浆液制作均采用集中拌制，用注浆管输送至作业面，每孔至中心拌制场地为40米；2、防渗墙根据施工图设计，在本场地南侧设重力式挡土墙一座，以解决场地修复后的渗滤液收集及防止可能的遗留污染物对水体的二次污染问题。防渗墙长109米，施工时应严格按设计说明的要求实施。3、监测井及渗滤液收集池与防渗墙相连接，需修筑渗滤液收集池一座，容积50m3o池体采用砖混结构，池体内外抹灰并涂刷一道*S做防渗处理，然后铺设防渗膜，工程验收完成之后拆除，并回填净土绿化。*化工有限公司原址污染场地环境治理修复项目完成以后，需要长期对场地原位修复区域进行跟踪检测，因此，在场地地势较低处设置一座监测井，监测井采用定制筛管方式，可
8、长期采样并监测场地内地下水的成分，进而对本修复工作进行评估。由于施工图上未标明监测井的具体位置，根据场地修复区域的布置及地形情况，建议将监测井布置于防渗墙与渗滤液收集池交汇处的低点附近。4、净土回填、绿化及厂区地面硬化根据施工图设计，本工程需要净土回填439011绿化处置1756m2,厂区地面硬化恢复1774m2；净土回填工程量主要位于工程异位修复区域及废水处置、防渗墙修复区域。净土运输一净土回填一场地平整一绿化图1.5-1净土回填流程图绿化：在异位修复回填区在场地平整后将进行绿化恢复，绿化面积为1756m2,根据施工图设计绿化将使用干径18*Tl小叶榕，间距为6米种植，共计50株。地表在种植土回填后混合喷播多年生草花种。乔木树坑开挖需大于树根球径L5倍,底部布施底肥，确保树坑50%种植土和50%原士。地面硬化恢复：主要为原稳定化处置区域及原有水池部位，厂区地面硬化恢复1774m2,在该区域治理修复完成监测合格后，将原有水池部位进行回填硬化处理；硬化区对于回填净土需进行分层碾压，每层填筑厚度不大于05米；密实度大于90%；完成面高程与相邻区域场地顺接。上述场地修复项目的具体做法见施工大样图。
