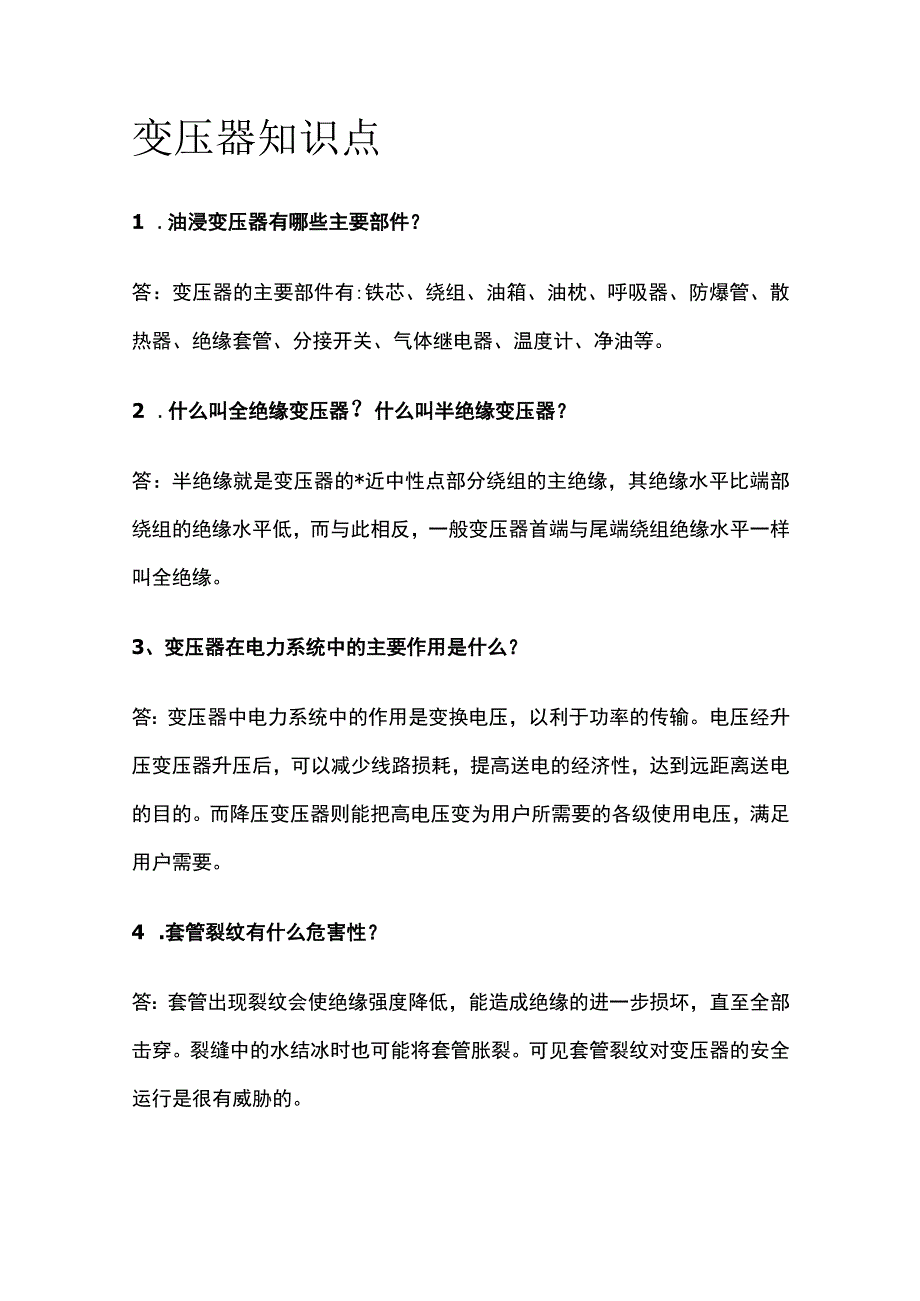

1、变压器知识点1 .油浸变压器有哪些主要部件？答：变压器的主要部件有:铁芯、绕组、油箱、油枕、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油等。2 .什么叫全绝缘变压器？什么叫半绝缘变压器？答：半绝缘就是变压器的*近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。3、变压器在电力系统中的主要作用是什么？答：变压器中电力系统中的作用是变换电压，以利于功率的传输。电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。
2、4 .套管裂纹有什么危害性？答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。裂缝中的水结冰时也可能将套管胀裂。可见套管裂纹对变压器的安全运行是很有威胁的。5 .中性点与零点、零线有何区别？答：凡三相绕组的首端（或尾端）连接在一起的共同连接点，称电源中性点。当电源的中性点与接地装置有良好的连接时，该中性点便称为零点；而由零点引出的导线，则称为零线。6、为什么室外母线接头易发热？答：室外母线要经常受到风、雨、雪、日晒、冰冻等侵蚀。这些都可促使母线接头加速氧化、腐蚀，使得接头的接触电阻增大，温度升高。7.SF6气体有哪些化学性质？答:SF6气体不溶于水和变压器油，在炽热的温度

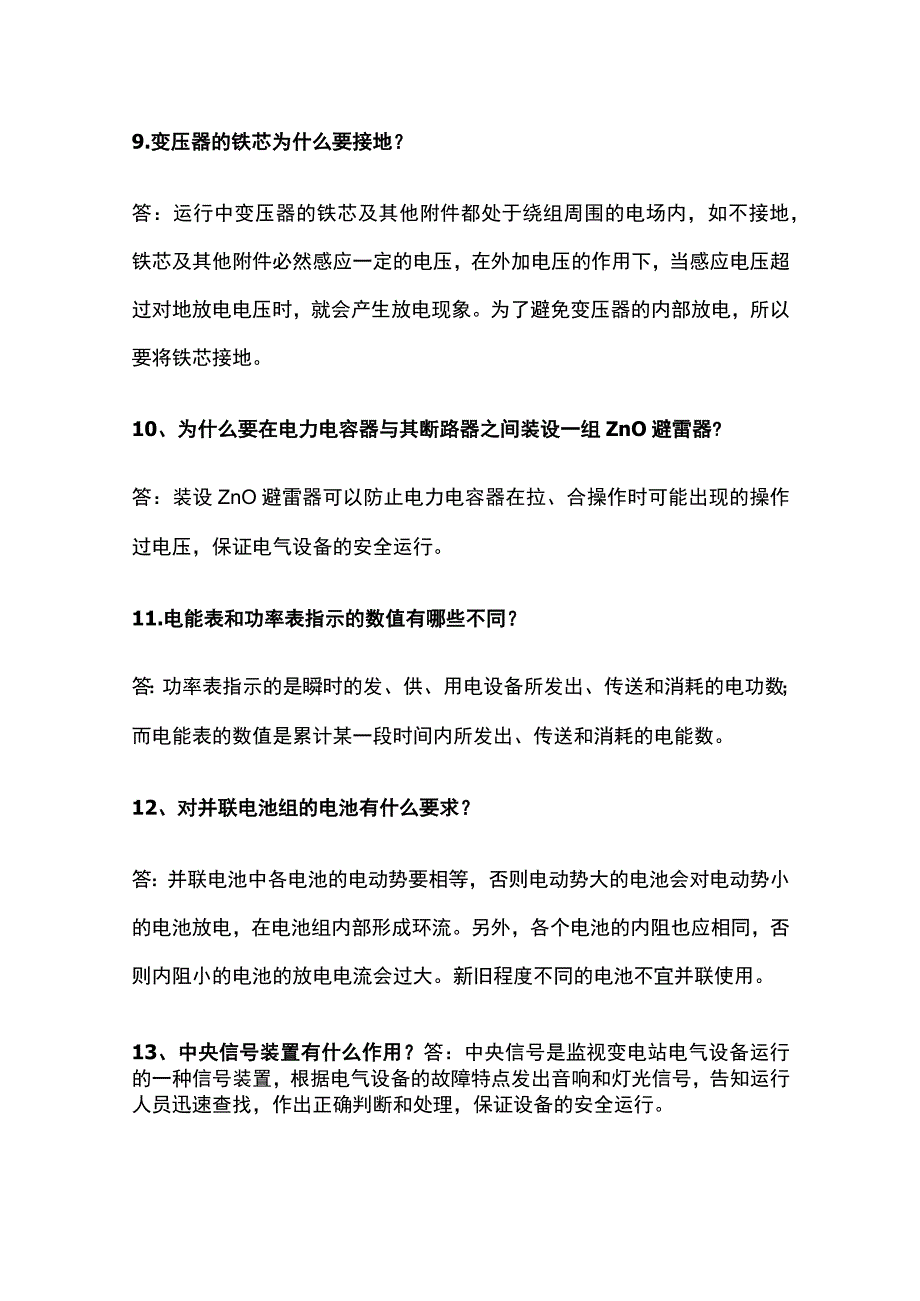

3、下，它与氧气、氧气、铝及其他许多物质不发生作用。但在电弧和电晕的作用下，SF6气体会分解，产生低氟化合物，这些化合物会引起绝缘材料的损坏，且这些低氟化合物是剧毒气体。SF6的分解反应与水分有很大关系，因此要有去潮措施。8、变压器的油枕起什么作用？答：当变压器油的体积随着油温的变化而膨胀或缩小时，油枕起储油和补油作用，能保证油箱内充满油，同时由于装了油枕，使变压器与空气的接触面减小，减缓了油的劣化速度。油枕的侧面还装有油位计，可以监视油位的变化。9.变压器的铁芯为什么要接地？答：运行中变压器的铁芯及其他附件都处于绕组周围的电场内，如不接地，铁芯及其他附件必然感应一定的电压，在外加电压的作用下，当
4、感应电压超过对地放电电压时，就会产生放电现象。为了避免变压器的内部放电，所以要将铁芯接地。10、为什么要在电力电容器与其断路器之间装设一组ZnO避雷器?答：装设ZnO避雷器可以防止电力电容器在拉、合操作时可能出现的操作过电压，保证电气设备的安全运行。11.电能表和功率表指示的数值有哪些不同？答：功率表指示的是瞬时的发、供、用电设备所发出、传送和消耗的电功数；而电能表的数值是累计某一段时间内所发出、传送和消耗的电能数。12、对并联电池组的电池有什么要求？答：并联电池中各电池的电动势要相等，否则电动势大的电池会对电动势小的电池放电，在电池组内部形成环流。另外，各个电池的内阻也应相同，否则内阻小的电
5、池的放电电流会过大。新旧程度不同的电池不宜并联使用。13、中央信号装置有什么作用？答：中央信号是监视变电站电气设备运行的一种信号装置，根据电气设备的故障特点发出音响和灯光信号，告知运行人员迅速查找，作出正确判断和处理，保证设备的安全运行。14、为什么电缆线路停电后用验电笔验电时，短时间内还有电？答：电缆线路相当于一个电容器，停电后线路还存有剩余电荷，对地仍然有电位差。若停电立即验电，验电笔会显示出线路有电。因此必须经过充分放电，验电无电后，方可装设接地线。15、什么是内部过电压？答：内部过电压是由于操作、事故或其他原因引起系统的状态发生突然变化将出现从一种稳定状态转变为另一种稳定状态的过渡过程
6、，在这个过程中可能对系统有危险的过电压。这些过电压是系统内电磁能的振荡和积聚志引起的，所以叫内部过电压。16、220kV阀型避雷器上部均压环起什么作用？答：加装均压环后，使避雷器电压分布均匀。17、何谓保护接零？有什么优点？答：保护接零就是将设备在正常情况下不带电的金属部分，用导线与系统进行直接相连的方式。采取保护接零方式，保证人身安全，防止发生触电事故。18.高压断路器有什么作用？答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合,迅速切断故障电流，防止事故扩大，保证系统的安全运行。19、直流系统在变电站中起什么作用？答
7、：直流系统在变电站中为控制、信号、继电保护、自动装置及事故照明等提供可*的直流电源。它还为操作提供可*的操作电源。直流系统的可*与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。20、为使蓄电池在正常浮充电时保持满充电状态，每个蓄电池的端电压应保持为多少？答：为了使蓄电池保持在满充电状态，必须使接向直流母线的每个蓄电池在浮充时保持有2.15V的电压。21、为什么要装设直流绝缘监视装置？答：变电站的直流系统中一极接地长期工作是不允许的，因为在同一极的另一地点再发生接地时，就可能造成信号装置、继电保护和控制电路的误动作。另外在有一极接地时，假如再发生另一极接地就将造成直流短路。2
8、2、说明什么叫浮充电？答：浮充电就是装设在两台充电机组，一台是主充电机组，另一台是浮充电机组。浮充电是为了补偿电池的自放电损耗，使蓄电池组经常处于完全充电状态。23、阻波器有什么作用？答：阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。24、系统发生振荡时有哪些现象？答：系统发生振荡时的现象有：(1)变电站内的电流、电压表和功率表的指针呈周期性摆动，如有联络线，表计的摆动最明显。(2)距系统振荡中心越近，电压摆动越大，白炽灯忽明忽暗，非常明显。25、掉牌未复归信号的作用是什么？答：掉牌未复归灯光信号，是为使值班人员在记录保护动作情况的过
9、程中，不致于发生遗漏造成误判断，应注意及时复归信号掉牌，以免出现重复动作，使前后两次不能区分。26、低压交直流回路能否共用一条电缆，为什么？答：不能，因为：(1)共用一条电缆能降低直流系统的绝缘水平。(2)如果直流绝缘破坏，则直流混线会造成短路或继电保护误动等。27、测二次回路的绝缘应使用多大的兆欧表？绝缘标准是多少兆欧？答：测二次回路的绝缘电阻值最好是使用IOooV兆欧表，如果没有1000V的也可用500V的兆欧表。其绝缘标准：运行中的不低于1兆欧，新投入的，室内不低于20兆欧，室外不低于10兆欧。28、油开关的辅助触点有哪些用途？答：油断路器本身所带常开、常闭触点变换开合位置，来接通断路器
10、机构合闸及跳闸回路和音响信号回路，达到断路器断开或闭合电路的目的，并能正确发出音响信号，起动自动装置和保护的闭锁回路等。当断路器的辅助触点用在合闸及跳闸回路时，均应带有延时。29、电流互感器有什么作用？答：电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。30、过流保护的动作原理是什么？答：电网中发生相间短路故障时，电流会突然增大，电压突然下降，过流保护就是按线路选择性的要求，整定电流继电器的动作电流的。当线路中故障电流达到电流继电器的动作值时，电流继电器动作
11、按保护装置选择性的要求，有选择性的切断故障线路。31.电流互感器有哪几种接线方式？答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相形接线和零序接线。32、电力系统中的无功电源有几种？答：电力系统中的无功电源有：同步发电机；调相机；并联补偿电容器；串联补偿电容器；静止补偿器。33,变压器的净油器是根据什么原理工作的？答：运行中的变压器因上层油温与下层油温的温差，使油在净油器内循环。油中的有害物质如：水分、游离碳、氧化物等随油的循环被净油器内的硅胶吸收，使油净化而保持良好的电气及化学性能，起到对变压器油再生的作用。34.有导向与无
12、导向的变压器强油风冷装置的冷却效果如何？答：装有无导向强油风冷装置的变压器的大部分油流通过箱壁和绕组之间的空隙流回，少部分油流进入绕组和铁芯内部，其冷却效果不高。而流入有导向强油风冷变压器油箱的冷却油流通过油流导向隔板，有效地流过铁芯和绕组内部，提高了冷却效果，降低了绕组的温升。35、温度计有什么作用？有几种测量方法？答：温度计是用来测量油箱里面上层油温的，起到监视电力变压器是否正常运行的作用。温度计按变压器容量大小可分为水银温度计、信号温度计、电阻温度计三种测温方法。36、高压断路器的分合闸缓冲器起什么作用？答：分闸缓冲器的作用是防止因弹簧释放能量时产生的巨大冲击力损坏断路器的零部件。合闸缓
13、冲器的作用是防止合闸时的冲击力使合闸过深而损坏套管。37、什么叫断路器自由脱扣？答：断路器在合闸过程中的任何时刻，若保护动作接通跳闸回路，断路器能可*地断开，这就叫自由脱扣。带有自由脱扣的断路器，可以保证断路器合于短路故障时，能迅速断开，避免扩大事故范围。38、SF6气体有哪些良好的灭弧性能？答：SF6气体有以下几点良好的性能：(1)弧柱导电率高，燃弧电压很低，弧柱能量较小。(2)当交流电流过零时，SF6气体的介质绝缘强度恢复快，约比空气快100倍，即它的灭弧能力比空气的高100倍。(3)SF6气体的绝缘强度较高。39、真空断路器有哪些特点？答：真空断路器具有触头开距小，燃弧时间短，触头在开断
14、故障电流时烧伤轻微等特点，因此真空断路器所需的操作能量小，动作快。它同时还具有体积小、重量轻、维护工作量小，能防火、防爆，操作噪声小的优点。40、同步调相机的同步是什么意思？答：当调相机运行时，定子的旋转磁场和转子以相同的方向、相同的速度旋转，这就叫做同步。41、电压互感器一次侧熔丝熔断后，为什么不允许用普通熔丝代替？答：以IOkV电压互感器为例，一次侧熔断器熔丝的额定电流是0.5A。采用石英砂填充的熔断器具有较好的灭弧性能和较大的断流容量，同时具有限制短路电流的作用。而普通熔丝则不能满足断流容量要求。42、为什么电压互感器和电流互感器的二次侧必须接地？答：电压互感器和电流互感器的二次侧接地属
15、于保护接地。因为一、二次侧绝缘如果损坏，一次侧高压串到二次侧，就会威胁人身和设备的安全，所以二次侧必须接地。43、FKL102x7506是什么电气设备的铭牌？答：FKL-10-2750-6是额定电抗为6%,额定电压为IOkV,两个支路的额定电流是750A的铝电缆分裂电抗器的铭牌。44、并联电抗器和串联电抗器各有什么作用？答：线路并联电抗器可以补偿线路的容性充电电流，限制系统电压升高和操作过电压的产生，保证线路的可*运行。母线串联电抗器可以限制短路电流，维持母线有较高的残压。而电容器组串联电抗器可以限制高次谐波，降低电抗。45、单母线分段的接线方式有什么特点？答：单母线分段接线可以减少母线故障的影响范围。当一段母线有故障时，分段断路器在继电保护的配合下自动跳闸，切除故障段，使非故障母线保持正常供电。对于重要用户，可以从不同的分段上取得电源，保证不中断供电。46、双母线接线存在哪些缺点？答：双母线接线存在以下缺点：(1)接线及操作都比较复杂，倒闸操作时容易发生误操作。(2)母线隔离开关较多，配电装置的结构也较复杂，所以经济性较差。47、故障录波器有什么作用？答：故障录波器用于电力系统，可在系统发生故障时，自动地、准确地记录故障前、后过程的各种电气量的变化情况,通过这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平均有着重要作用。
