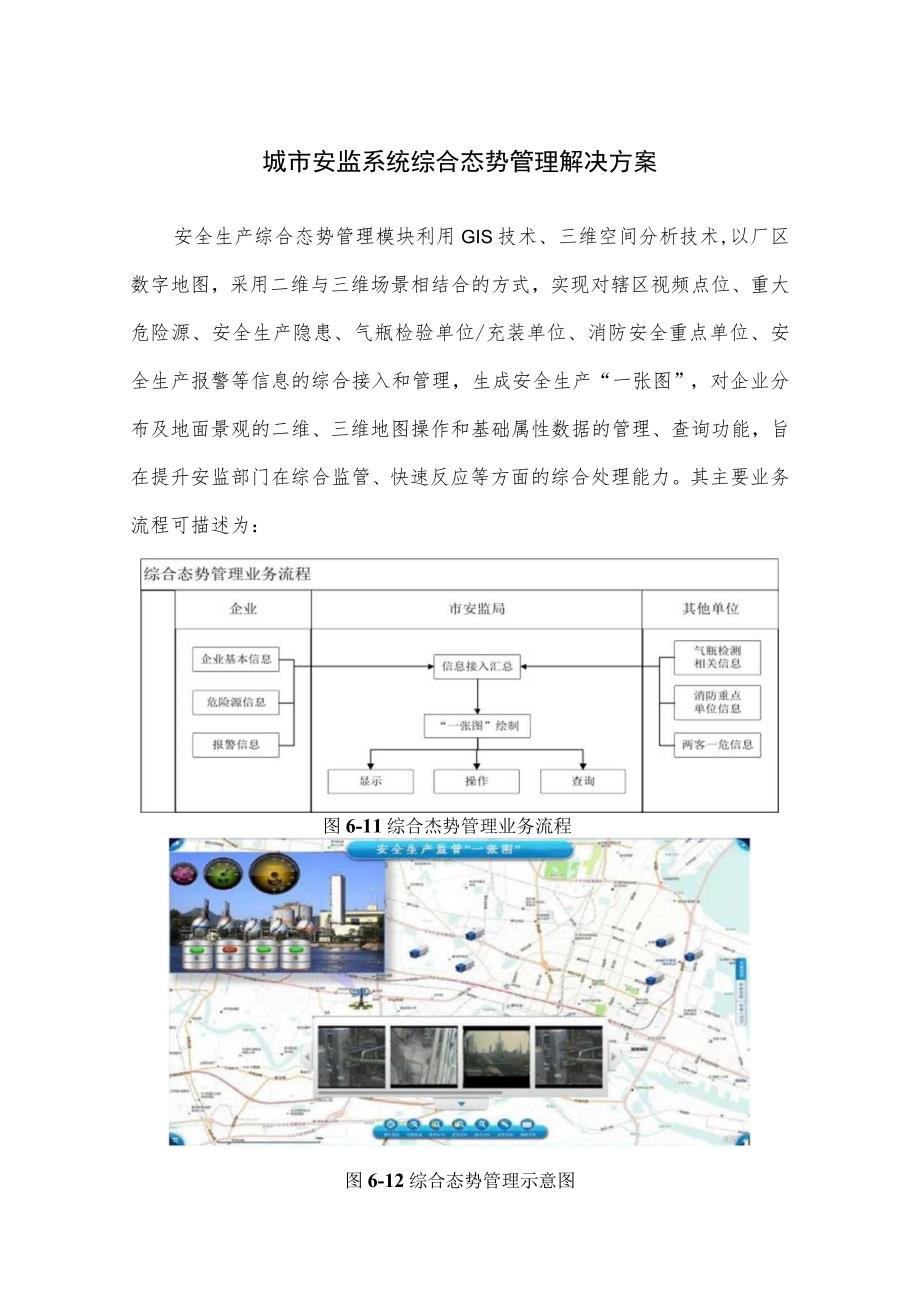

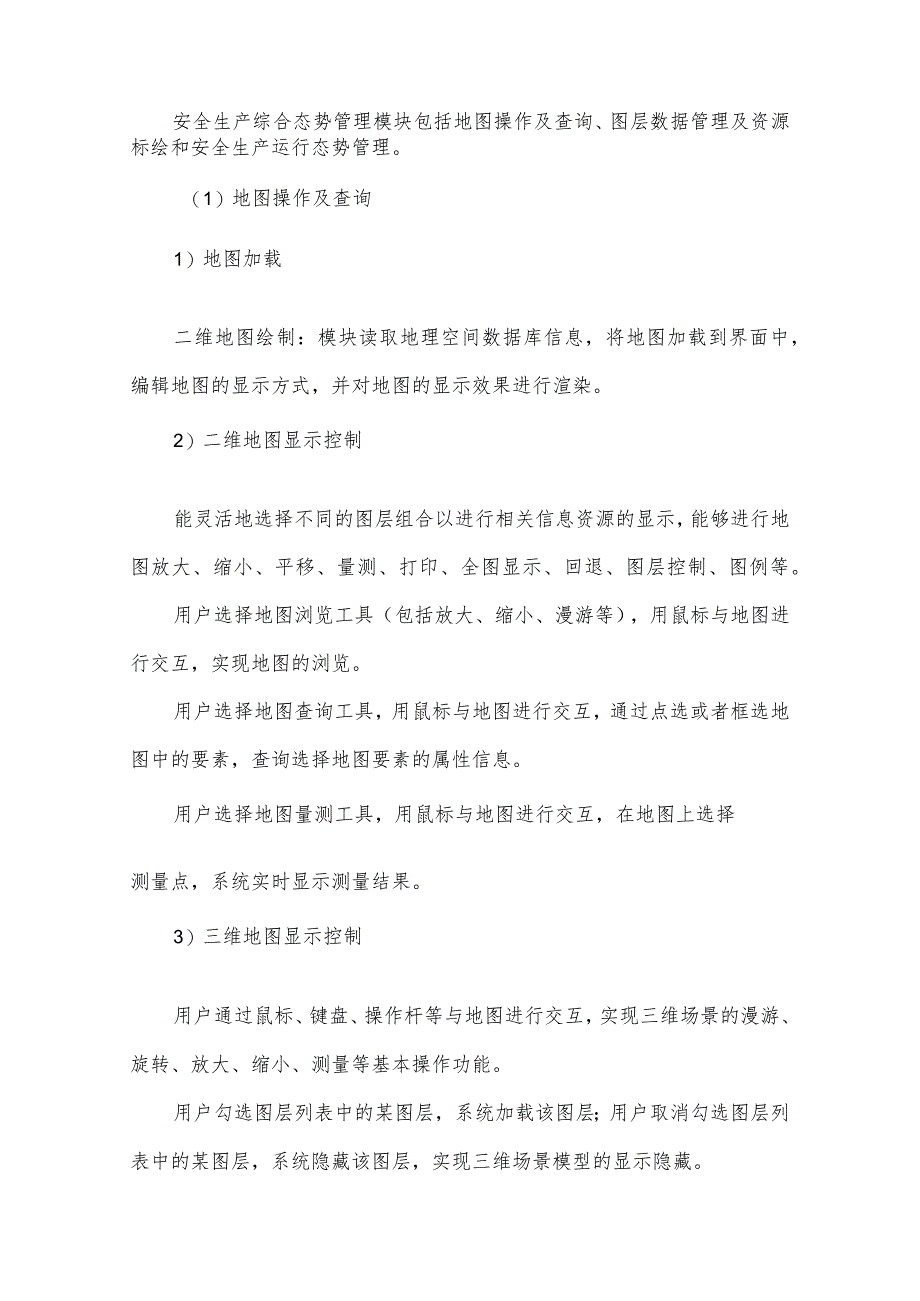

1、城市安监系统综合态势管理解决方案安全生产综合态势管理模块利用GIS技术、三维空间分析技术,以厂区数字地图，采用二维与三维场景相结合的方式，实现对辖区视频点位、重大危险源、安全生产隐患、气瓶检验单位/充装单位、消防安全重点单位、安全生产报警等信息的综合接入和管理，生成安全生产“一张图”，对企业分布及地面景观的二维、三维地图操作和基础属性数据的管理、查询功能，旨在提升安监部门在综合监管、快速反应等方面的综合处理能力。其主要业务流程可描述为：图6-11综合杰势管理业务流程图6-12综合态势管理示意图安全生产综合态势管理模块包括地图操作及查询、图层数据管理及资源标绘和安全生产运行态势管理。（1）地图操
2、作及查询1）地图加载二维地图绘制：模块读取地理空间数据库信息，将地图加载到界面中，编辑地图的显示方式，并对地图的显示效果进行渲染。2）二维地图显示控制能灵活地选择不同的图层组合以进行相关信息资源的显示，能够进行地图放大、缩小、平移、量测、打印、全图显示、回退、图层控制、图例等。用户选择地图浏览工具（包括放大、缩小、漫游等），用鼠标与地图进行交互，实现地图的浏览。用户选择地图查询工具，用鼠标与地图进行交互，通过点选或者框选地图中的要素，查询选择地图要素的属性信息。用户选择地图量测工具，用鼠标与地图进行交互，在地图上选择测量点，系统实时显示测量结果。3）三维地图显示控制用户通过鼠标、键盘、操作杆等

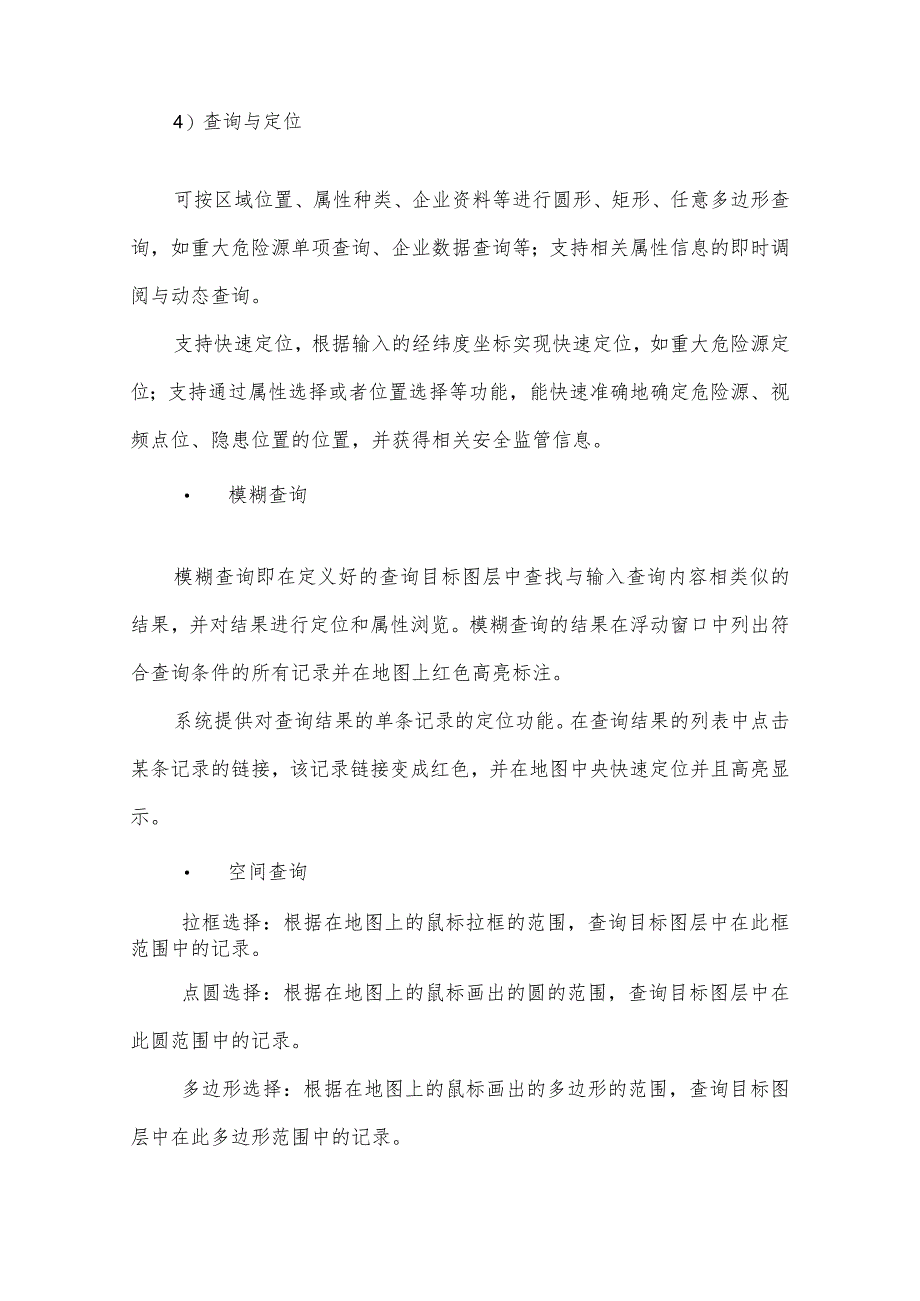

3、与地图进行交互，实现三维场景的漫游、旋转、放大、缩小、测量等基本操作功能。用户勾选图层列表中的某图层，系统加载该图层；用户取消勾选图层列表中的某图层，系统隐藏该图层，实现三维场景模型的显示隐藏。4）查询与定位可按区域位置、属性种类、企业资料等进行圆形、矩形、任意多边形查询，如重大危险源单项查询、企业数据查询等；支持相关属性信息的即时调阅与动态查询。支持快速定位，根据输入的经纬度坐标实现快速定位，如重大危险源定位；支持通过属性选择或者位置选择等功能，能快速准确地确定危险源、视频点位、隐患位置的位置，并获得相关安全监管信息。 模糊查询模糊查询即在定义好的查询目标图层中查找与输入查询内容相类似的结果
4、，并对结果进行定位和属性浏览。模糊查询的结果在浮动窗口中列出符合查询条件的所有记录并在地图上红色高亮标注。系统提供对查询结果的单条记录的定位功能。在查询结果的列表中点击某条记录的链接，该记录链接变成红色，并在地图中央快速定位并且高亮显示。 空间查询拉框选择：根据在地图上的鼠标拉框的范围，查询目标图层中在此框范围中的记录。点圆选择：根据在地图上的鼠标画出的圆的范围，查询目标图层中在此圆范围中的记录。多边形选择：根据在地图上的鼠标画出的多边形的范围，查询目标图层中在此多边形范围中的记录。周边查询提供对目标周边一定范围内相关信息的查询和地图定位功能。将目标周围该半径范围内的相关专题信息显示到地图上，
5、并列出相应的属性信息。周边查询实现了位置+范围的查询操作。在利用多种地图定位如模糊条件查询、区域范围查询、模糊地址查询、GlS信息地图定位功能等将某目标定位到电子地图上后，可调用周边查询功能，输入周边半径大小，将目标周围该半径范围内的相关专题信息显示到地图上，并列出相应的属性信息。(2)图层数据管理及资源标绘提供居民地、交通、独立地物等基础地理信息图层和摄像机、报警点、消防等安全生产数据图层的地图数据维护功能，可以由系统维护人员使用地图制作工具进行维护，能方便的增删摄像机、报警点等数据，可增加和修改图层，提供添加数据源和数据集的功能。支持具有相应权限用户在GIS地图上对重大危险源、视频点位、消
6、防安全重点单位等资源信息的标绘，为综合显示提供数据支撑。表6-2安全生产相关数据图层序号分类图层名称图层信息描述数据类型备注1基础地理信息数据分层单位小区点、面2建筑物点3标志性建筑点4宾馆饭店宾馆、饭店、多功能大厦点5旅游景点公园、风景区、游乐园、历史古迹点、面6党政、公安机关点、面7医疗卫生机构医院、急救中心、卫生防疫中心（站）、整形美容、疗养院、康复中心、妇幼保健所（站）、药品检脸所（室、中心）、动物医院、兽医站、药店、药房点8公交车站点9加油站点10铁路线11公路线12安全生产数据分层危险化学品企业危险化学品生产、经营、存储、使用企业点、面13非煤矿山企业生产、经营点、面14烟花爆竹企
7、业烟花爆竹生产、经营、存储企业点、面15视频本期新建企业监控点位、“智慧环保”接入视频点位、企业整合视频点位点16危险源储罐区、库区、危险生产装置区、压力容器、锅炉、压力管道等分布点17消防安全重点单位全市997家消防安全重点单位点、面18气瓶单位气瓶充装、检验单位、场所点、面19“两客一危”旅游包车、大客车、危险品运输车辆点20报警点企业安全生产相关报警点21电梯监控电梯点（3）安全生产运行态势管理系统实时从数据库、平台等获取整体态势数据，依托GlS技术绘制安全生产“一张图”，对辖区安全生产关注的各类资源和实时感知信息进行集中展示。1）视频点位显示与关联应用在电子地图上可以查看新建、整合的企
8、业已建视频、“智慧环保”已建视频前端设备信息，包括摄像头名称、编号、所属企业、监控方向、监控范围以及其他属性信息。通过点击电子地图上的点位标注图标调用该点的视频图像，而且还可将报警系统集成到一起实现报警联动提示，当报警点位产生报警信号后会自动联动附近关联的摄像机的图像在电子地图上弹出进行显示，也可弹出到电视墙上进行显示。并可自由组合多个相关摄像机进行分组，启动该组的多个摄像机同时向不同的监视器进行切换。2）重大危险源信息显示通过在电子地图上对重大危险源态势的展示，可以了解各企业的重大危险源的具体位置、数量等分布情况，点击危险源可以显示重大危险源的详细信息以及周边情况，如果附近区域已经安装了前端
9、监控监测设备，还可以显示现场的一些参数与视频信息。在电子地图上一级、二级、三级、四级重大危险源企业用不同的颜色标注出来，对重大危险源级别较高的企业进行重点监管，从而使显示更加直观、生动,为各重大危险源的监管工作提供方便。另外，依托GlS地图仪表盘工具，将辖区监管企业危险源监控设备运行状态的实时信息、历史数据、地理位置信息等综合集成，以形象化的图表展示实时和历史的各种指标数据并进行综合比较，结合地图有效地进行监控。3）隐患排查信息显示对辖区企业隐患排查情况进行动态更新，实时对每一隐患情况进行定位、展示，以掌握隐患空间分布和运行状况信息。在电子地图上可以看到存在隐患的企业，直观地了解各企业隐患治理
10、情况。暂无安全隐患的企业、存在隐患的企业、待复查的企业以及已验收的企业分别用不同的颜色在电子地图上进行标注。还可以查看各企业隐患排查的具体情况，包括安全隐患编号、单位名称、发现时间、具体位置、安全隐患等级、部门选择、是否消除等内容。4）重大危险源报警信息显示与企业互联互通获取其重大危险源及其重点部位和关键设施有关可燃、有毒气体检测仪等自动检测仪的报警信息，通过网络实时传输，系统能与企业报警系统同步预警。当出现报警情况时，实现报警企业自动地图定位，同时在地图上根据报警等级进行不同颜色图表的报警显示。模块能与视频监控管理应用进行交互，视频监控管理能显示报警点附近视频信息，以实时展示报警点附近视频。
11、5）“两客一危”车辆信息显示在地图上可以查看XX市“两客一危”车辆GPS定位信息，能实时定位车辆当前信息。在电子地图上直接点击移动车辆图标，可显示车辆的最新运行状态（经纬度、速度、车牌号、单位等信息）。可以从数据库中调出一个或多个移动目标的任意时间段内的历史轨迹，并在电子地图上重现运行情况。6）气瓶检验/充装单位信息显示在地图上可以查看XX市气瓶检验单位、充装单位信息，能根据系统动态更新的数据在地图上显示气瓶检验总数、充装气瓶数量、不合格检验数量等信息。7）消防安全重点单位在地图上可以查看XX市997家消防安全重点单位信息，信息包括单位名称、消防安全责任人、管理人、责任人/管理人变更情况、联系电话等信息。8）电梯信息对辖区监管电梯的基本信息、维保信息、检修信息等信息进行管理，绘制相应的图层，根据监管需要对电梯信息在地图上进行相应的直观展示。
