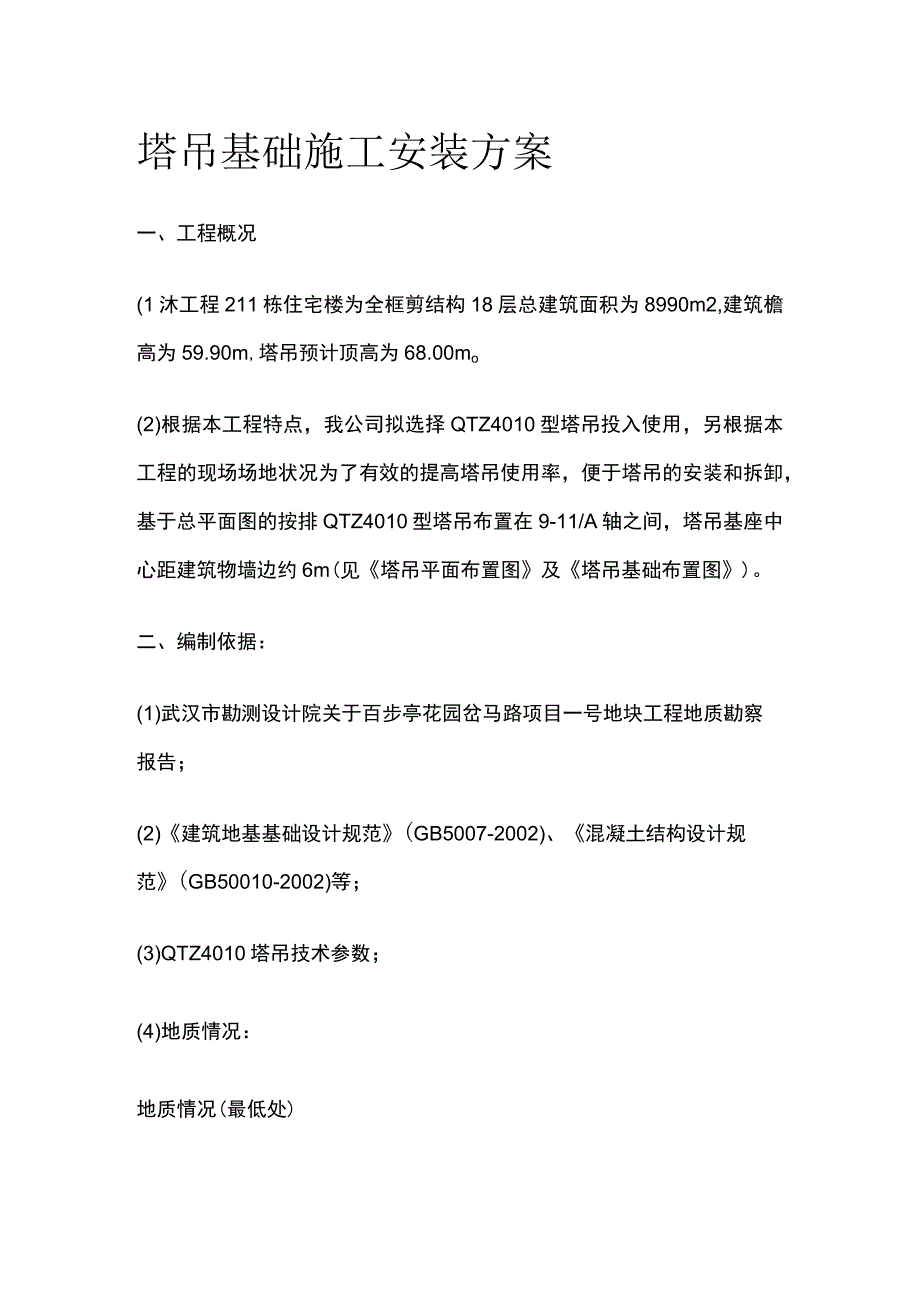

1、塔吊基础施工安装方案一、工程概况(1沐工程211栋住宅楼为全框剪结构18层总建筑面积为8990m2,建筑檐高为59.90m,塔吊预计顶高为68.00mo(2)根据本工程特点，我公司拟选择QTZ4010型塔吊投入使用，另根据本工程的现场场地状况为了有效的提高塔吊使用率，便于塔吊的安装和拆卸，基于总平面图的按排QTZ4010型塔吊布置在9-11/A轴之间，塔吊基座中心距建筑物墙边约6m(见塔吊平面布置图及塔吊基础布置图)。二、编制依据：(1)武汉市勘测设计院关于百步亭花园岔马路项目一号地块工程地质勘察报告；(2)建筑地基基础设计规范(GB5007-2002)、混凝土结构设计规范(GB50010-2

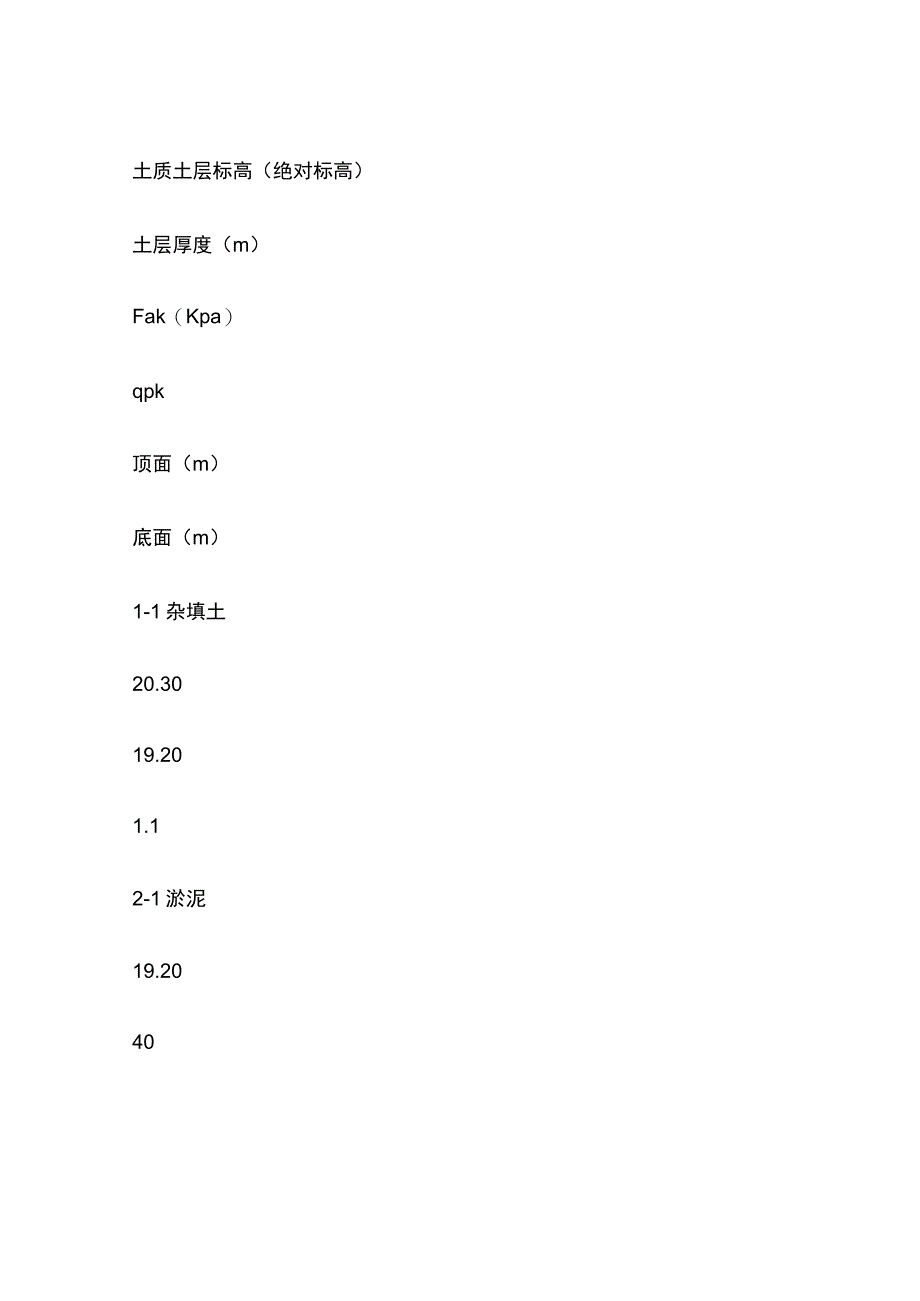

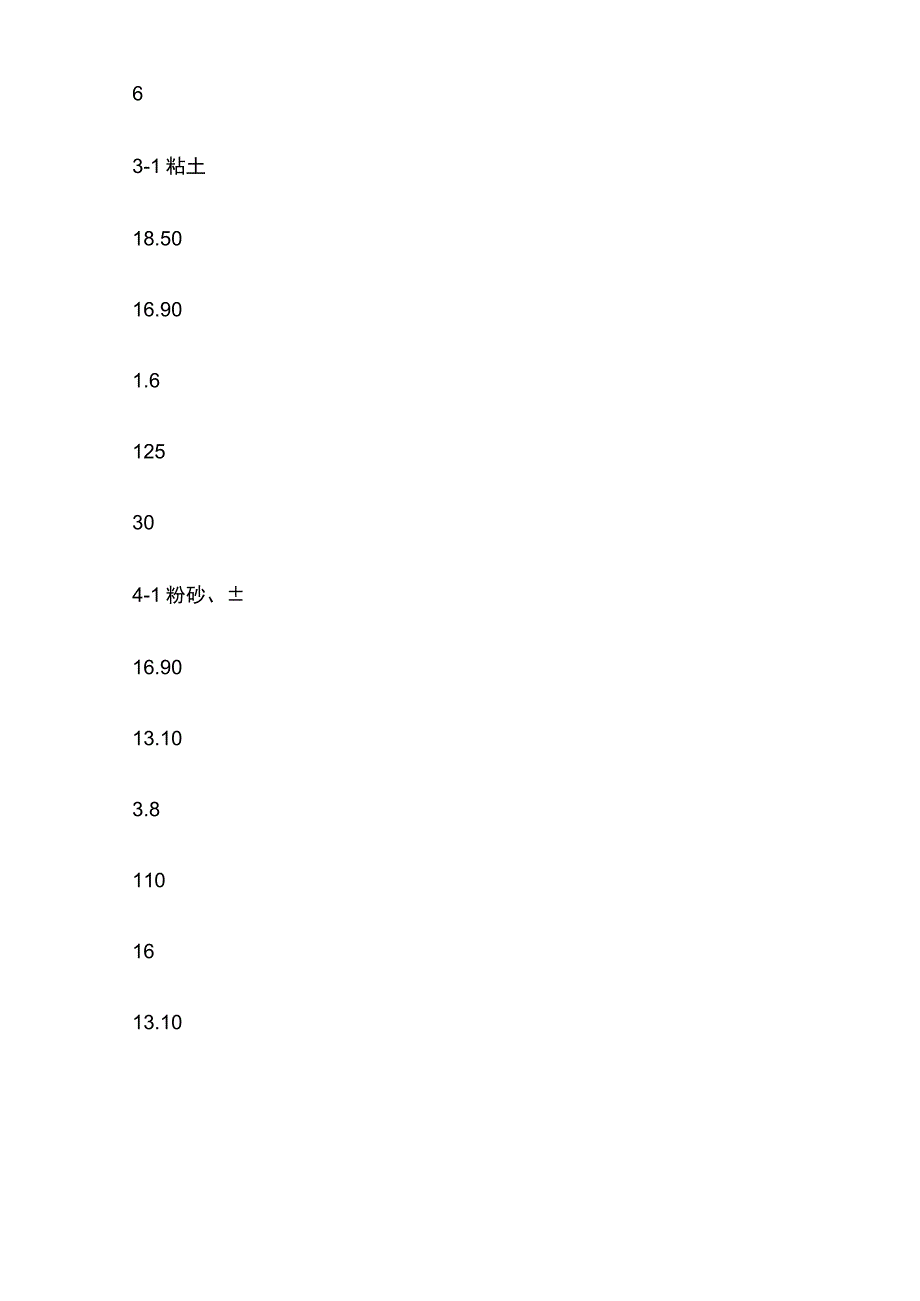

2、002)等；(3)QTZ4010塔吊技术参数；(4)地质情况：地质情况(最低处)土质土层标高（绝对标高）土层厚度（m）Fak（Kpa）qpk顶面（m）底面（m）1-1杂填土20.3019.201.12-1淤泥19.204063-1粘土18.5016.901.6125304-1粉砂、16.9013.103.81101613.103.309.8150204-3粉砂3.30-6.009.318025三、塔吊基础设计及相关验算：(1)根据武汉市勘测设计研究院提供的地质勘察报告，塔吊拟定基础位置与3-3剖面的C8钻孔点相距不远，其地质状况及相关参数应能作为塔吊基础设计的依据。本工程0.00相对于绝对标高
3、的21.25mo(2)经分析，该处自然地面标高20.30m,独立塔吊承台基础埋置于(3层)粘土层，承台底标高为-3.5Om(绝对标高17.75m),其天然地基承载力标准工程值为fk=125Kpa,不能满足塔吊地基承载力的要求，必须设桩基础；另根据武汉市建筑设计院设计的百步亭花园五期三号地块百步雅庭211栋楼的桩基础类型，拟采用混凝土强度等级为C80的400预应力管桩，以(4-3层)细粉砂层为桩端持力层，桩顶标高为-3.40m(绝对标高17.65m)有效桩长为20.00m,共四根桩。(3)在基础承台施工前，应先用蛙式打夯机夯实，并浇捣ClO混凝土垫层100厚。(4)安装前须参考工程地质勘察报告和
4、桩基础设计说明以及桩身低应变检测报告至桩基础进行验收:塔吊基座的基础持力层良好,桩身完整，承载力达到设计要求。(5)承台各种参数如下：Ix断面尺寸：4.8m4.8ml.35m2、混凝土强度等级C30(fcu=30Mpa)3、承台配筋计算Nmax=(F+G)4M倾/2x3.6=(382.2+777.6)/42156/2M=Nmax21.81,35=589.3921.81,35=2864.44Qs=Mfambho2=2864.4410617.5480013002=0.02108As=MRshofy=2864.44100.991300310=7180承台截面配筋按2%。配筋：480013502%o=
5、129602%。大于As故承台截面配筋按2%。配筋，采用11级螺纹钢筋，底层为22140双向、面层为14140双向、拉筋14400双向钢筋弯钩将两层螺纹钢筋锚固。4、钢筋保护层厚度不小于35mm。(6)承载力计算如下：1.该承台受偏心荷载作用：Gk=4.84.81.3525=777.6KNe=M(F+G)=2156KNm(382.2KN+777.6KN)=1.86mW=bL26=4.84.84,86=18.43m3由于eb6z所以PmaX按下式计算：Pmax=2(FK+GK)3la=2(382.2+777.6)34.8X(2.4-1.86)2319.69.072=255.69Kpae一基础所受
6、偏心荷载下的偏心距；FK一基础所受竖向力382.2KN;GK础自重777.6KN;MK一基础所受后倾力矩-2156KNm;W二基础底面的抵抗矩；Pmax一基础底面边缘的最大压力值；1.一垂直于力矩作用方向的基础底面边长；a一合力作用点至基础底面最大压力边缘的距离；2、将预应力管桩视为磨擦端承桩，应依据以下公式计算单桩坚向承载力特征值：Ra=qpaAp+MpZqsiaIi=15000.1256+0.403.14（0.7*6+1.6*30+3.8*16+9.8*20+2.3*25）=648.72KNRa一单桩竖向承载力特征值；qpa一桩端端阻力特征值（依据岩土工程勘测报告，查表得出）；qsia一桩
7、侧阻力特征值（依据岩土工程勘测报告，查表得出）；Ap一桩底端横截面面积；p一桩身周边长度；Ii-第i层岩土的厚度。（依据岩土工程勘测报告算出）3、地基承载力：fa=fa+fak=125+648.7244.84.8=237.63Kpa满足塔吊出厂参数fak一天然地基承载力特征值fa一桩基础承载力特征值4、PmaXMl,基础断面满足要求。四、塔身固定：塔吊计划分别在第五层（标高为12m）、第九层（标高为24.00m）、第十三层（标高为36.00m）、第十七层（标高为48.00m）、共设置四道塔吊附着，附着装置由一套环梁和三根撑杆组成，通过它们将塔吊的塔身锚固在建筑物上，以增加塔身的刚度和整体稳定性
8、，撑杆长度可以调整。五、预埋件的设置：为了保证塔吊稳定且施工方便采用预埋标节的方法安装塔吊，同时设撑杆，预埋节底部需要用角钢框定位找平，确保基节垂直度。基础预埋如图所示。六、排水设置：为保证基坑内无积水,塔吊基础侧边设积水坑。塔吊基坑边钢筋碎护坡。七、塔吊安装方案：(1)采用一台50T吊车吊装和拆卸塔吊，并配置一台8T的吊车配合安装。(2)塔吊安装：塔吊安装时，基础硅龄期25天能达到设计强度，塔吊施工的进度作如下安排：基础硅结构施工1天已养护25天，塔吊安装调试成功2天。塔吊施工到塔吊正常运转需要8天时间。A、将十字架梁安装在准备好的塔吊基础混凝土上，校准好水平。B、将底架节(无顶升支耳的标准
9、节)和底节在地面连接好，紧固好连接螺栓，吊上十字梁并用螺栓连接好。吊装是应注意爬梯位置背向建筑物，并注意顶升套架的开口方向。U用经纬仪或吊装线法检查底节的垂直性，保证主弦四面的铅直方向偏斜允许误差千分之一。D、吊压重，先每边压两块(共7吨)。E、吊装顶升套架。F、吊装回转架部分。G、地面安装好塔顶全部构件，然后吊上回转塔身，用8M30高强度螺栓将塔顶与回转塔身连接好。注意塔顶的前方（有塔顶滑轮一侧）应与操纵室前方一致。H、整体吊装平衡臂。I、安装起重臂。人穿绕起升钢丝绳。这时可利用吊篮进行高空作业。K、吊装平衡臂配重。将平衡臂配重成垂直状态，吊进平衡臂尾部定位挡块内并依次排列，吊装7块共700
10、0公斤。1.、各种限位装置及调试。M、塔吊试运转及安装验收。八、塔吊拆卸方案：起重机的拆卸方法与安装相同，程序刚好相反，必须严格执行。拆卸时应注意：A、液压顶油缸的顶升横梁两端销轴必须落入下一个顶升支耳内，否则不可能顶升拆除标准节。B、拆下标准节与下支承座的连接螺栓，顶升套架上升，下支承座脱开标准节前，回转制作器应处于制动状态。C、拆除一个标准节后，顶升套架下落时，应用人工翻转两边的爬爪，以使顶升套架顺利落到下一个标准节顶端上。D、吊钩起吊任何重物前均应将标准节和下支承座的连接螺栓紧固好，不能图省事，以免发生意外事故。九、施工注意事项：(1)基础表面应平整，水平允许误差1:1000。安装附着装置时，应当用经纬仪检查塔身的垂直度，要求在塔身全高不大于3:1000的垂直度要求。(2)浇筑地基时，要求相隔1600mm的两地脚螺栓用202800的钢筋穿入地脚螺栓根部弯钩内相连。浇筑混凝土时应注意保护地脚螺栓的的螺纹部分。(3)安装时，各销孔和销轴必须涂抹黄油。装好后，各开口销必须张开到规定程度，轴端卡板必须紧固，连接螺栓必须锁紧。(4)起重机必须有良好的防雷接地措施，接地电阻不大于4,雷雨时严禁在底架附近走动。遇到雷电、大暴雨和浓雾时,起重机应停止使用。
