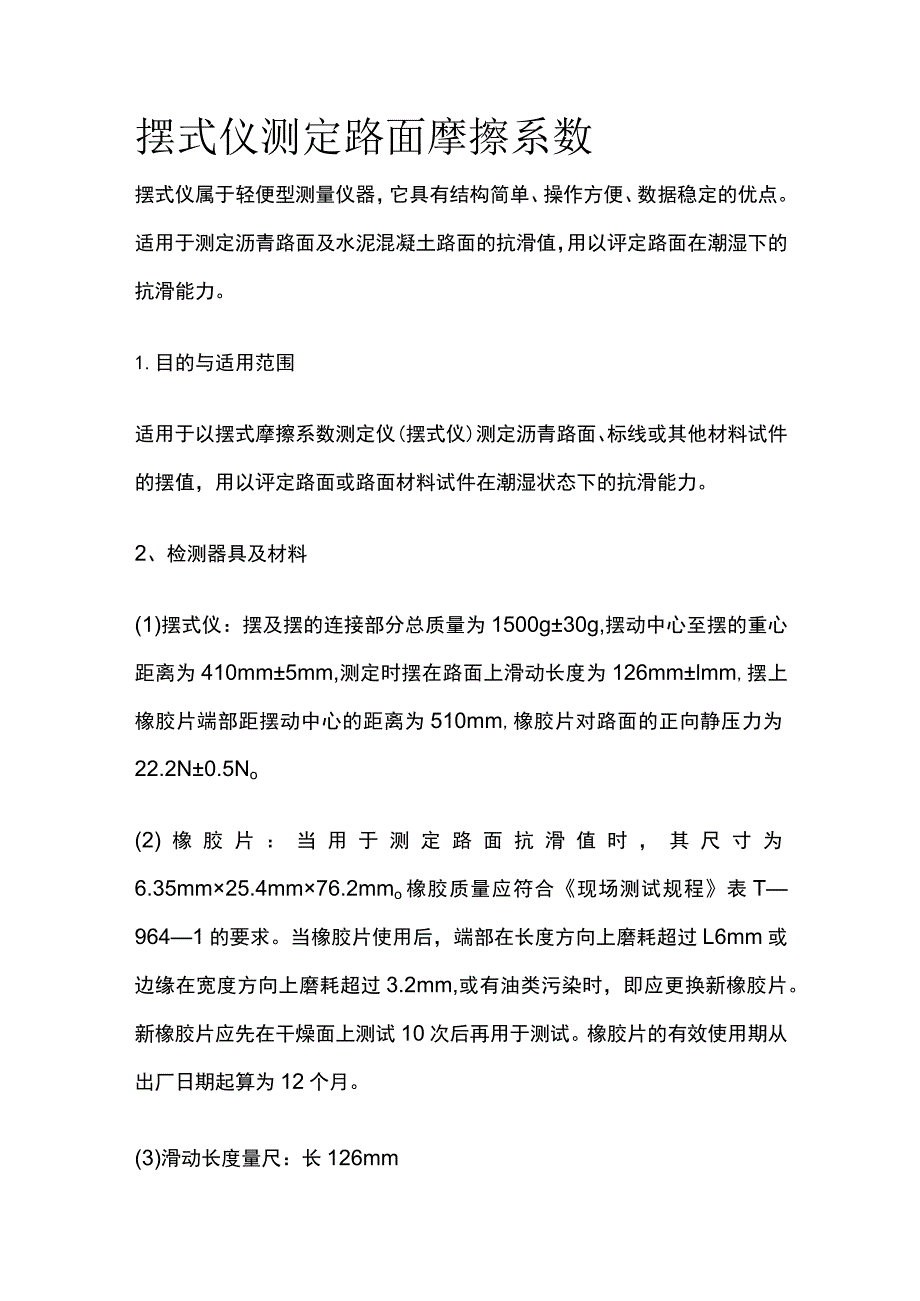

1、摆式仪测定路面摩擦系数摆式仪属于轻便型测量仪器，它具有结构简单、操作方便、数据稳定的优点。适用于测定沥青路面及水泥混凝土路面的抗滑值，用以评定路面在潮湿下的抗滑能力。1.目的与适用范围适用于以摆式摩擦系数测定仪(摆式仪)测定沥青路面、标线或其他材料试件的摆值，用以评定路面或路面材料试件在潮湿状态下的抗滑能力。2、检测器具及材料(1)摆式仪：摆及摆的连接部分总质量为1500g30g,摆动中心至摆的重心距离为410mm5mm,测定时摆在路面上滑动长度为126mmlmm,摆上橡胶片端部距摆动中心的距离为510mm,橡胶片对路面的正向静压力为22.2N0.5No(2)橡胶片：当用于测定路面抗滑值时，其

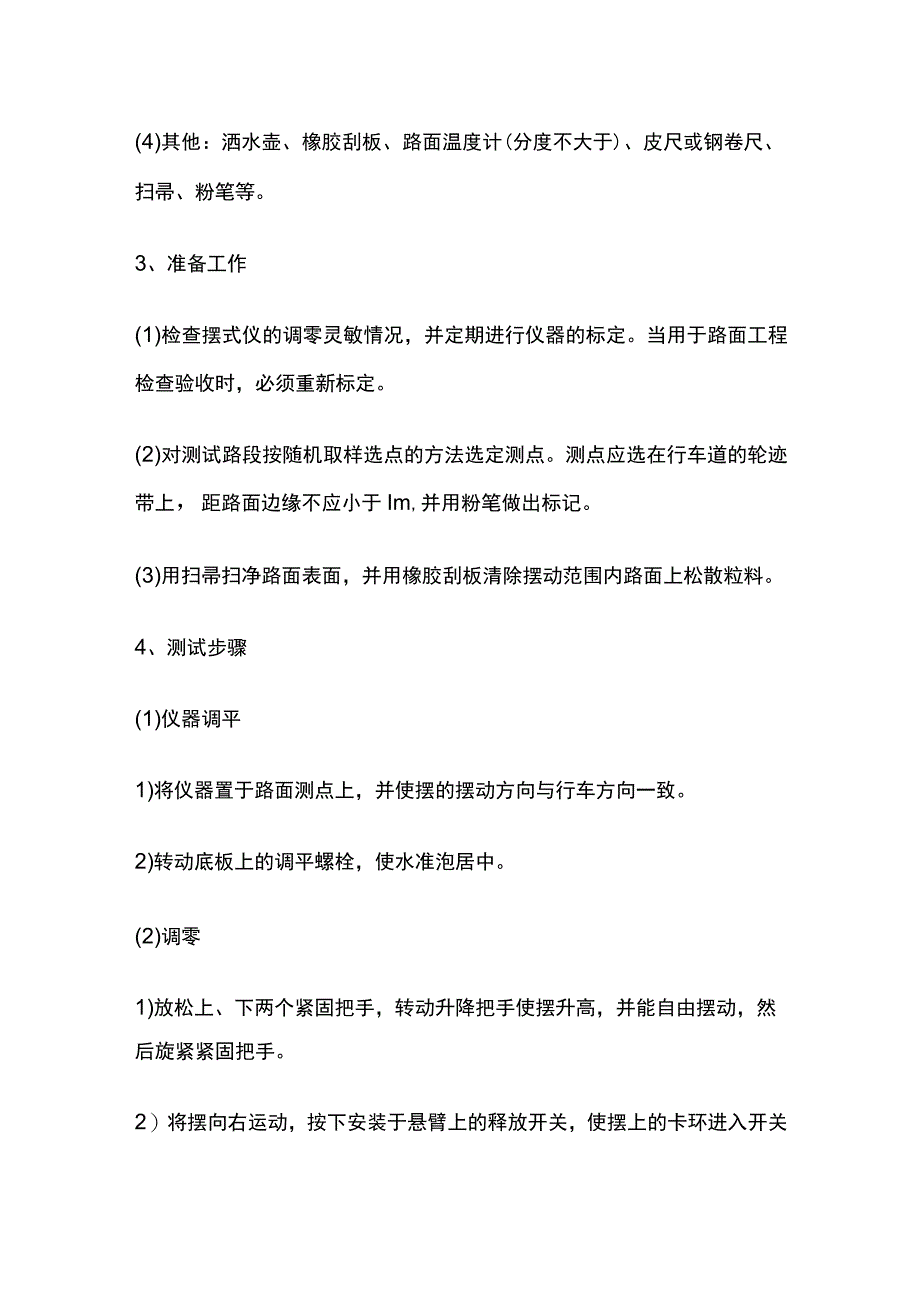

2、尺寸为6.35mm25.4mm76.2mmo橡胶质量应符合现场测试规程表T9641的要求。当橡胶片使用后，端部在长度方向上磨耗超过L6mm或边缘在宽度方向上磨耗超过3.2mm,或有油类污染时，即应更换新橡胶片。新橡胶片应先在干燥面上测试10次后再用于测试。橡胶片的有效使用期从出厂日期起算为12个月。(3)滑动长度量尺：长126mm(4)其他：洒水壶、橡胶刮板、路面温度计(分度不大于)、皮尺或钢卷尺、扫帚、粉笔等。3、准备工作(1)检查摆式仪的调零灵敏情况，并定期进行仪器的标定。当用于路面工程检查验收时，必须重新标定。(2)对测试路段按随机取样选点的方法选定测点。测点应选在行车道的轮迹带上，距路

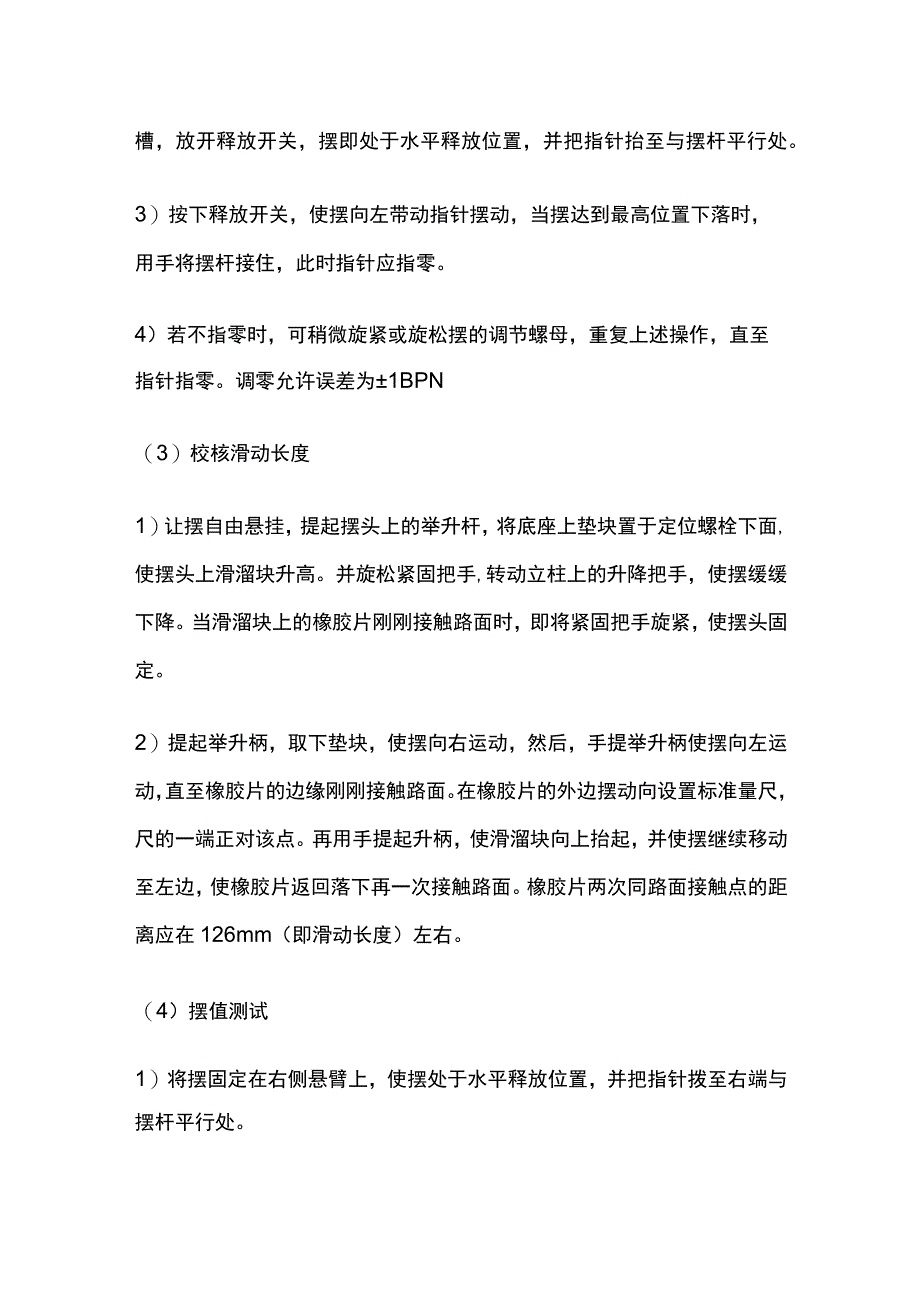

3、面边缘不应小于Im,并用粉笔做出标记。(3)用扫帚扫净路面表面，并用橡胶刮板清除摆动范围内路面上松散粒料。4、测试步骤(1)仪器调平1)将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。2)转动底板上的调平螺栓，使水准泡居中。(2)调零1)放松上、下两个紧固把手，转动升降把手使摆升高，并能自由摆动，然后旋紧紧固把手。2）将摆向右运动，按下安装于悬臂上的释放开关，使摆上的卡环进入开关槽，放开释放开关，摆即处于水平释放位置，并把指针抬至与摆杆平行处。3）按下释放开关，使摆向左带动指针摆动，当摆达到最高位置下落时，用手将摆杆接住，此时指针应指零。4）若不指零时，可稍微旋紧或旋松摆的调节螺母，重复
4、上述操作，直至指针指零。调零允许误差为1BPN（3）校核滑动长度1）让摆自由悬挂，提起摆头上的举升杆，将底座上垫块置于定位螺栓下面,使摆头上滑溜块升高。并旋松紧固把手,转动立柱上的升降把手，使摆缓缓下降。当滑溜块上的橡胶片刚刚接触路面时，即将紧固把手旋紧，使摆头固定。2）提起举升柄，取下垫块，使摆向右运动，然后，手提举升柄使摆向左运动，直至橡胶片的边缘刚刚接触路面。在橡胶片的外边摆动向设置标准量尺，尺的一端正对该点。再用手提起升柄，使滑溜块向上抬起，并使摆继续移动至左边，使橡胶片返回落下再一次接触路面。橡胶片两次同路面接触点的距离应在126mm（即滑动长度）左右。（4）摆值测试1）将摆固定在右
5、侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。2）用喷壶的水浇洒测试路面，并用橡胶刮板刮除表面泥浆杂质。3）按下右侧悬臂上的释放开关，使摆在路面滑过。当摆杆回落时，用手接住，第一次读数不记录。然后使摆杆和指针重新置于水平释放位置4）重复2）和3）的操作五次，并读记每次测定的摆值。单点测定的五个值中最大值与最小值的差值不得大于3.如差值大于3时,应检查产生的原因，并再次重复上述各项操作，至符合规定为止。（5）记录1）取五次测定的平均值作为单点的路面抗滑值，取整数。2）在测点位置用温度计测记潮湿路表温度，准确至13）每个测点由三个单点组成，即需按以上方法在同一测点处平行测定三次，以三次测定结果的平均值作为该测点的代表值（精确到1）4）三个单点均应位于轮迹带上，单点间距离为35m该测点的位置以中间单点的位置表示。
