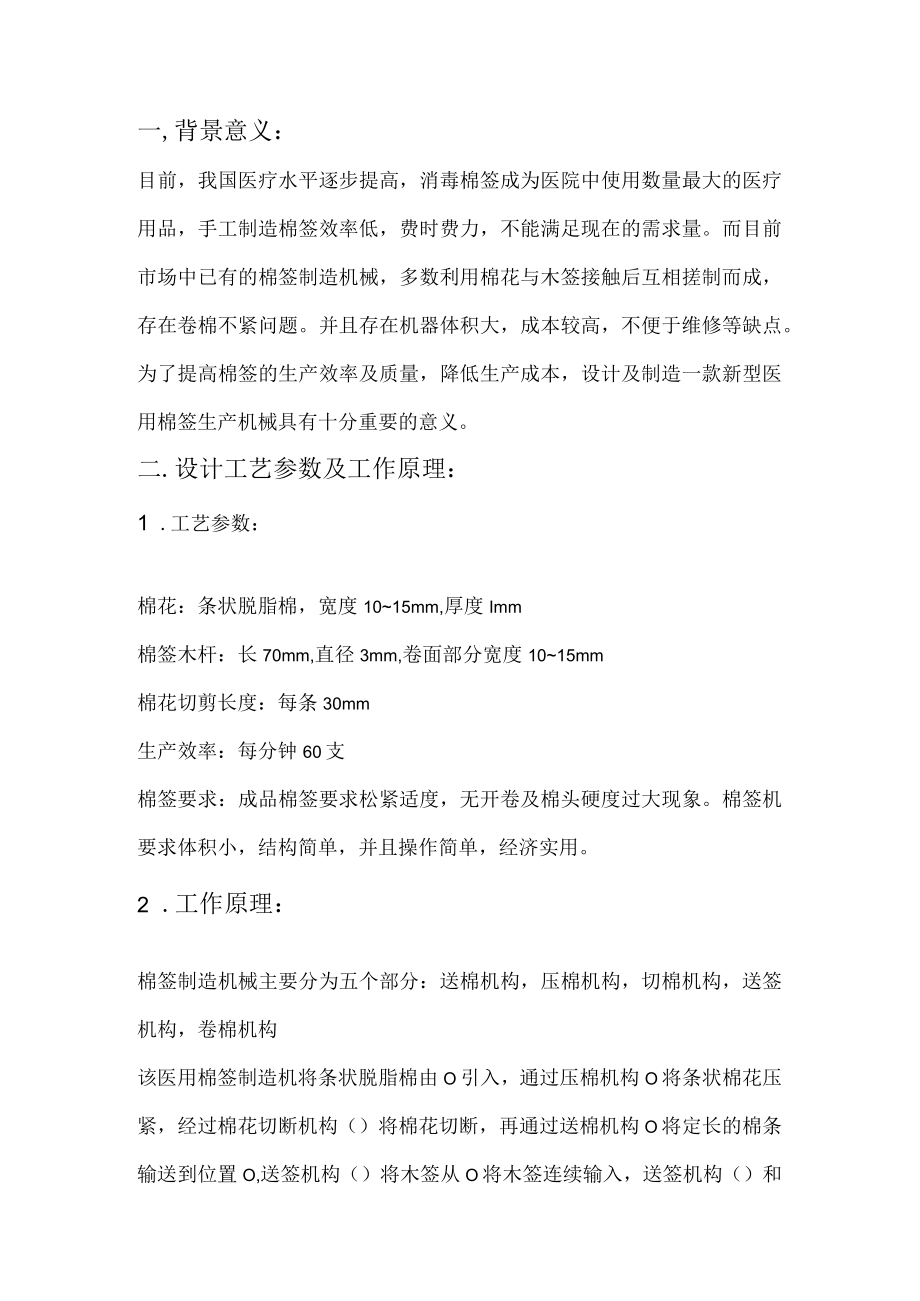

1、一,背景意义:目前,我国医疗水平逐步提高,消毒棉签成为医院中使用数量最大的医疗用品,手工制造棉签效率低,费时费力,不能满足现在的需求量。而目前市场中已有的棉签制造机械,多数利用棉花与木签接触后互相搓制而成,存在卷棉不紧问题。并且存在机器体积大,成本较高,不便于维修等缺点。为了提高棉签的生产效率及质量,降低生产成本,设计及制造一款新型医用棉签生产机械具有十分重要的意义。二.设计工艺参数及工作原理:1 .工艺参数:棉花:条状脱脂棉,宽度1015mm,厚度Imm棉签木杆:长70mm,直径3mm,卷面部分宽度1015mm棉花切剪长度:每条30mm生产效率:每分钟60支棉签要求:成品棉签要求松紧适度,无

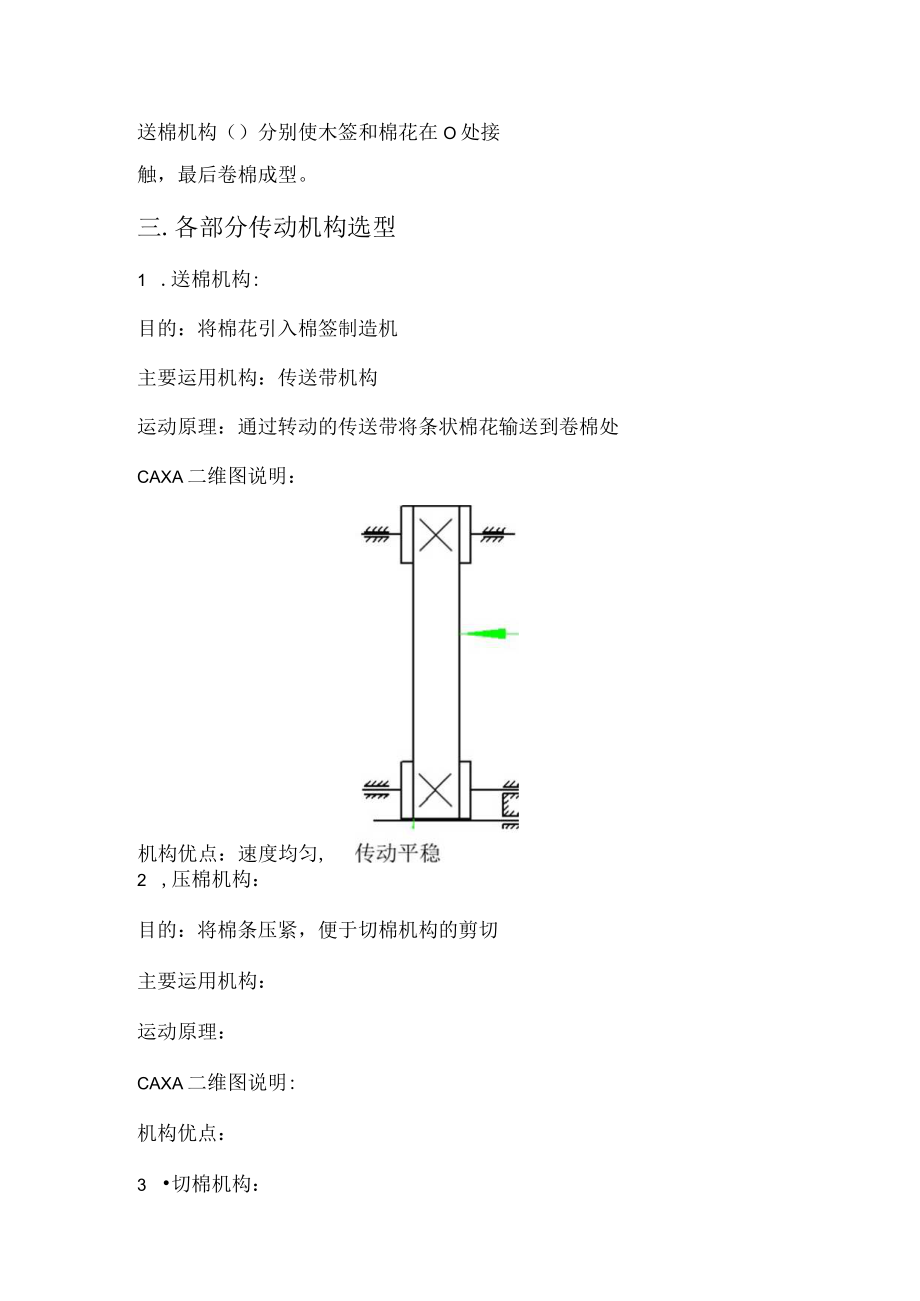

2、开卷及棉头硬度过大现象。棉签机要求体积小,结构简单,并且操作简单,经济实用。2 .工作原理:棉签制造机械主要分为五个部分:送棉机构,压棉机构,切棉机构,送签机构,卷棉机构该医用棉签制造机将条状脱脂棉由O引入,通过压棉机构O将条状棉花压紧,经过棉花切断机构()将棉花切断,再通过送棉机构O将定长的棉条输送到位置O,送签机构()将木签从O将木签连续输入,送签机构()和送棉机构()分别使木签和棉花在O处接触,最后卷棉成型。三.各部分传动机构选型1 .送棉机构:目的:将棉花引入棉签制造机主要运用机构:传送带机构运动原理:通过转动的传送带将条状棉花输送到卷棉处CAXA二维图说明:机构优点:速度均匀,2 ,

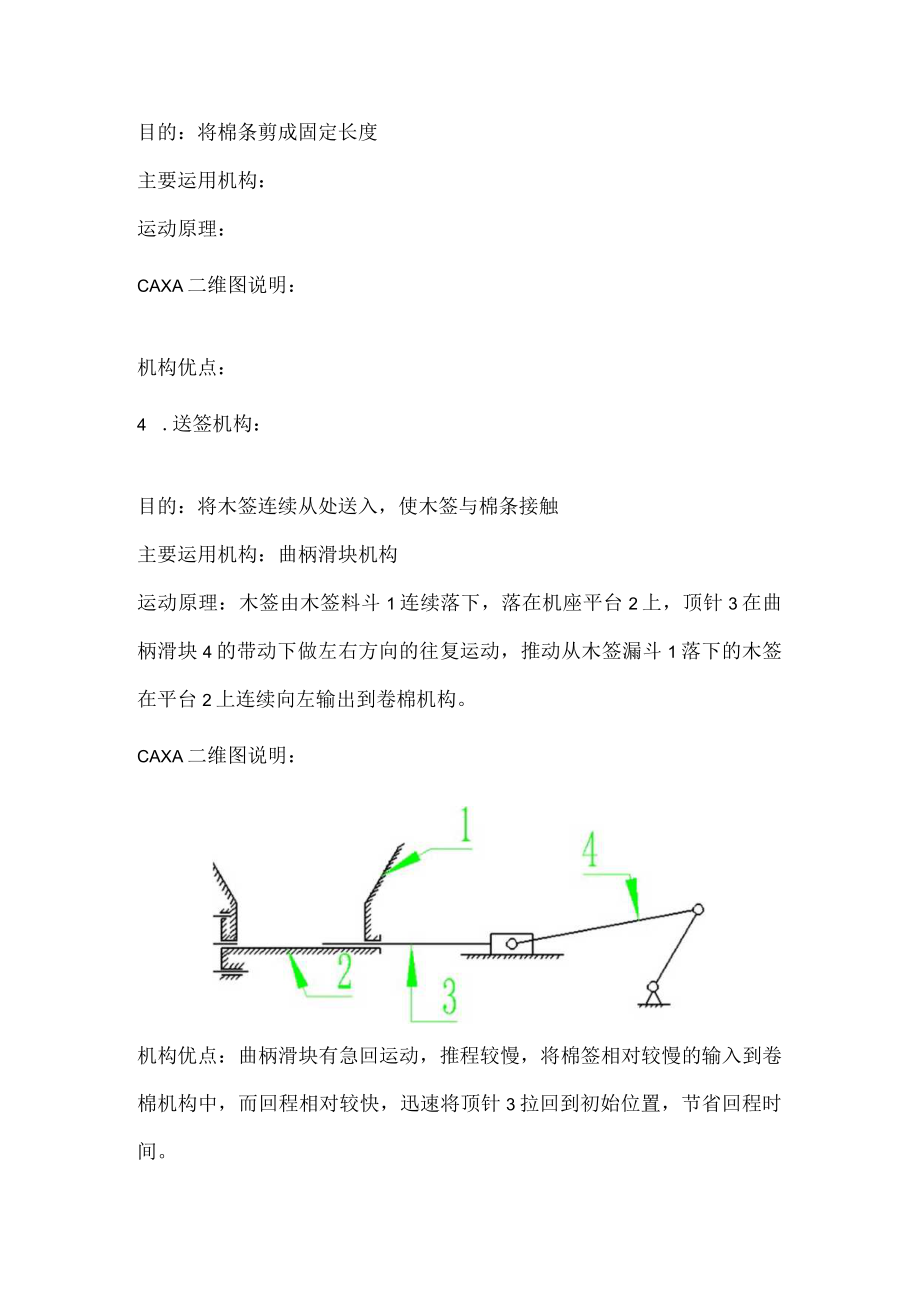

3、压棉机构:目的:将棉条压紧,便于切棉机构的剪切主要运用机构:运动原理:CAXA二维图说明:机构优点:3 切棉机构:目的:将棉条剪成固定长度主要运用机构:运动原理:CAXA二维图说明:机构优点:4 .送签机构:目的:将木签连续从处送入,使木签与棉条接触主要运用机构:曲柄滑块机构运动原理:木签由木签料斗1连续落下,落在机座平台2上,顶针3在曲柄滑块4的带动下做左右方向的往复运动,推动从木签漏斗1落下的木签在平台2上连续向左输出到卷棉机构。CAXA二维图说明:机构优点:曲柄滑块有急回运动,推程较慢,将棉签相对较慢的输入到卷棉机构中,而回程相对较快,迅速将顶针3拉回到初始位置,节省回程时间。5 .卷棉
4、机构:目的:通过棉签的旋转,使棉条卷在木签上,形成优质棉签主要运用机构:摩擦凸轮机构运动原理:1处的上下两个凸轮,两个凸轮在运动中实现间歇性接触,当两个凸轮不接触时,如CAXA图中位置二,棉签经过两个凸轮中间的缝隙插入到卷棉机构中,当两个凸轮接触时,如CAXA图中位置一两个凸轮轮带动已经插入的木签实现转动,从而在木签与棉花的接触点3处实现卷棉。CAXA二维图说明位置一位置二机构优点:在1处由凸轮带动木签转动实现卷棉,相对于目前市场上的由棉花带动棉签的搓制棉签机构,具有卷棉较紧,棉签美观的优点。四.方案评定选择:1 .方案一:2 .三种方案比较:3 .最终方案:选用第一种方案对此方案评价:本棉签
5、制造机械提供了一种全自动医用棉签棉球卷制机。其特征是:使用时,除往棉条料斗O和木签料斗O里添料外,机械均自动工作,从而大大提高了医用棉签棉球的卷制工效,节约医护员的大量时间,解决了由于手工卷制而污染棉签棉球制品的问题。五.总结与心得:本次课程设计历时一周完成,其中包括对于棉签制造机械的认识、表达方案的确立、CaXa及SOlidWorkS绘。过程中每位组员都尽心尽责,很好的完成了自己的任务,在这次课程设计中将自己学到的知识充分的进行了实践,并且成功的完成了自己的作品。本次课程设计,课程设计中,虽然还是有一些失误以及矛盾,不过组内同学还是能够齐心协力,攻坚克难,成功的完成了这次课程设计。设计中让我们体会到了理论联系实际的重要性,增强了同学们对实物与视图之间联系的认识,锻炼了选取表达方案,查阅相关标准及手册,以及分析结构设计合理性的能力等等。在组与组的竞争与组员之间的合作中,同学们得到了进一步的成长,能力也有了很大的提升。从书本走向实践,这节讨论课让我们迈出了关键的第一步。六.参考文献:机械原理燕山大学主编机械设计手册百度文库
