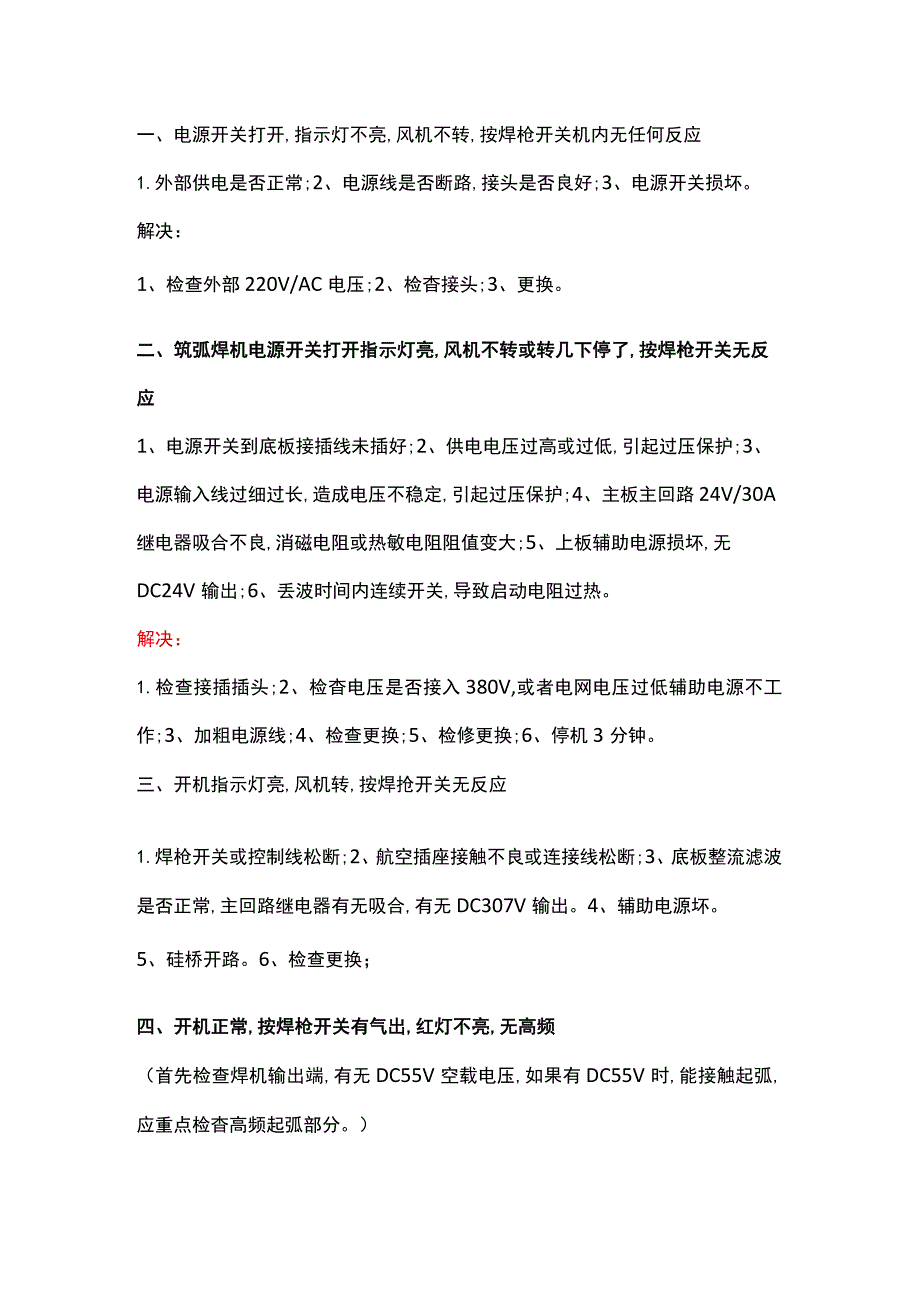

1、一、电源开关打开,指示灯不亮,风机不转,按焊枪开关机内无任何反应1.外部供电是否正常;2、电源线是否断路,接头是否良好;3、电源开关损坏。解决：1、检查外部220V/AC电压;2、检杳接头;3、更换。二、筑弧焊机电源开关打开指示灯亮,风机不转或转几下停了,按焊枪开关无反应1、电源开关到底板接插线未插好;2、供电电压过高或过低,引起过压保护;3、电源输入线过细过长,造成电压不稳定,引起过压保护;4、主板主回路24V/30A继电器吸合不良,消磁电阻或热敏电阻阻值变大;5、上板辅助电源损坏,无DC24V输出;6、丢波时间内连续开关,导致启动电阻过热。解决：1.检查接插插头;2、检杳电压是否接入380

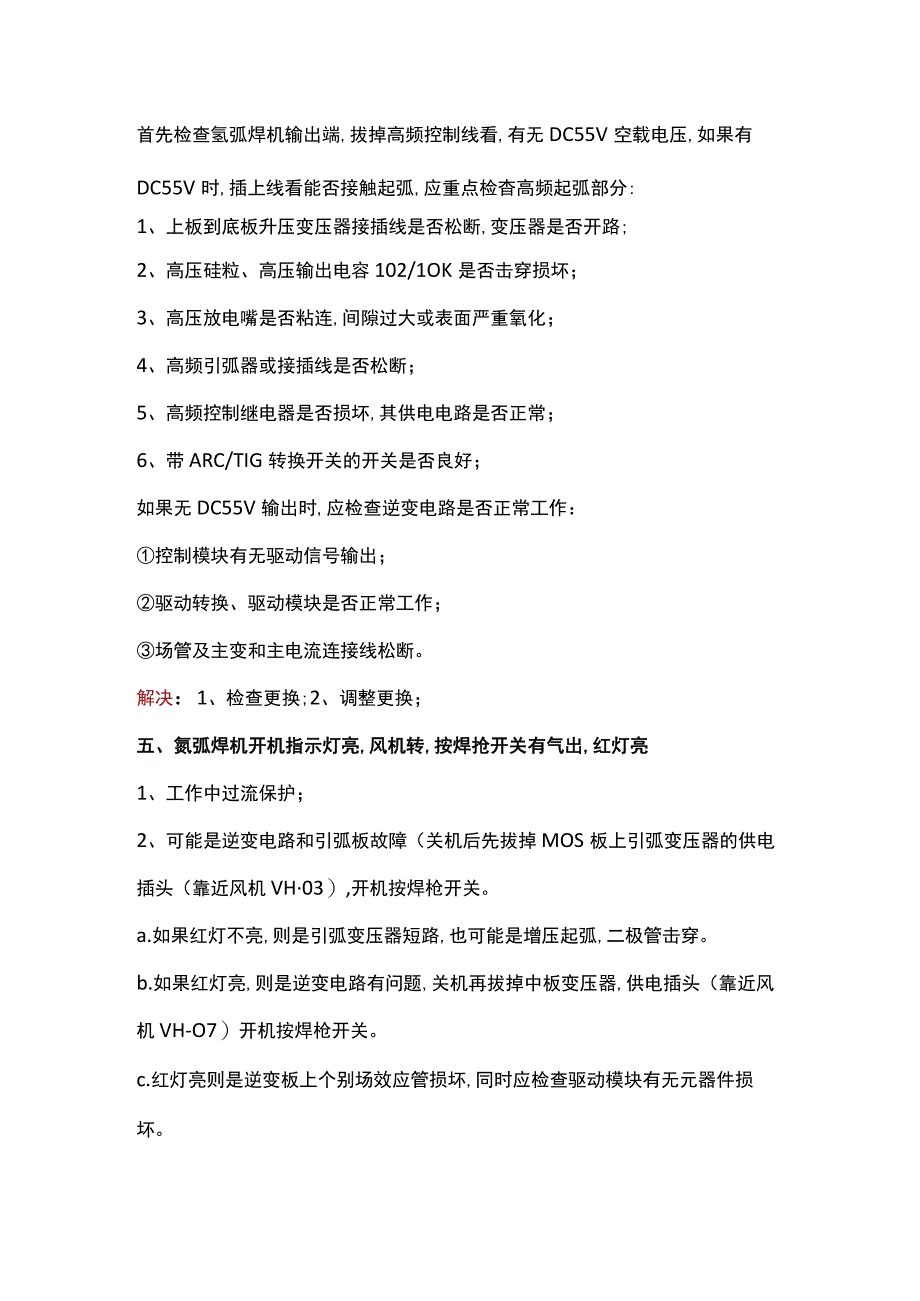

2、V,或者电网电压过低辅助电源不工作;3、加粗电源线;4、检查更换;5、检修更换;6、停机3分钟。三、开机指示灯亮,风机转,按焊抢开关无反应1.焊枪开关或控制线松断;2、航空插座接触不良或连接线松断;3、底板整流滤波是否正常,主回路继电器有无吸合,有无DC307V输出。4、辅助电源坏。5、硅桥开路。6、检查更换；四、开机正常,按焊枪开关有气出,红灯不亮,无高频（首先检查焊机输出端,有无DC55V空载电压,如果有DC55V时,能接触起弧,应重点检杳高频起弧部分。）首先检查氢弧焊机输出端,拔掉高频控制线看,有无DC55V空载电压,如果有DC55V时,插上线看能否接触起弧,应重点检杳高频起弧部分:1、
3、上板到底板升压变压器接插线是否松断,变压器是否开路;2、高压硅粒、高压输出电容102/1OK是否击穿损坏；3、高压放电嘴是否粘连,间隙过大或表面严重氧化；4、高频引弧器或接插线是否松断；5、高频控制继电器是否损坏,其供电电路是否正常；6、带ARC/TIG转换开关的开关是否良好；如果无DC55V输出时,应检查逆变电路是否正常工作：控制模块有无驱动信号输出；驱动转换、驱动模块是否正常工作；场管及主变和主电流连接线松断。解决：1、检查更换;2、调整更换；五、氮弧焊机开机指示灯亮,风机转,按焊抢开关有气出,红灯亮1、工作中过流保护；2、可能是逆变电路和引弧板故障（关机后先拔掉MOS板上引弧变压器的供电

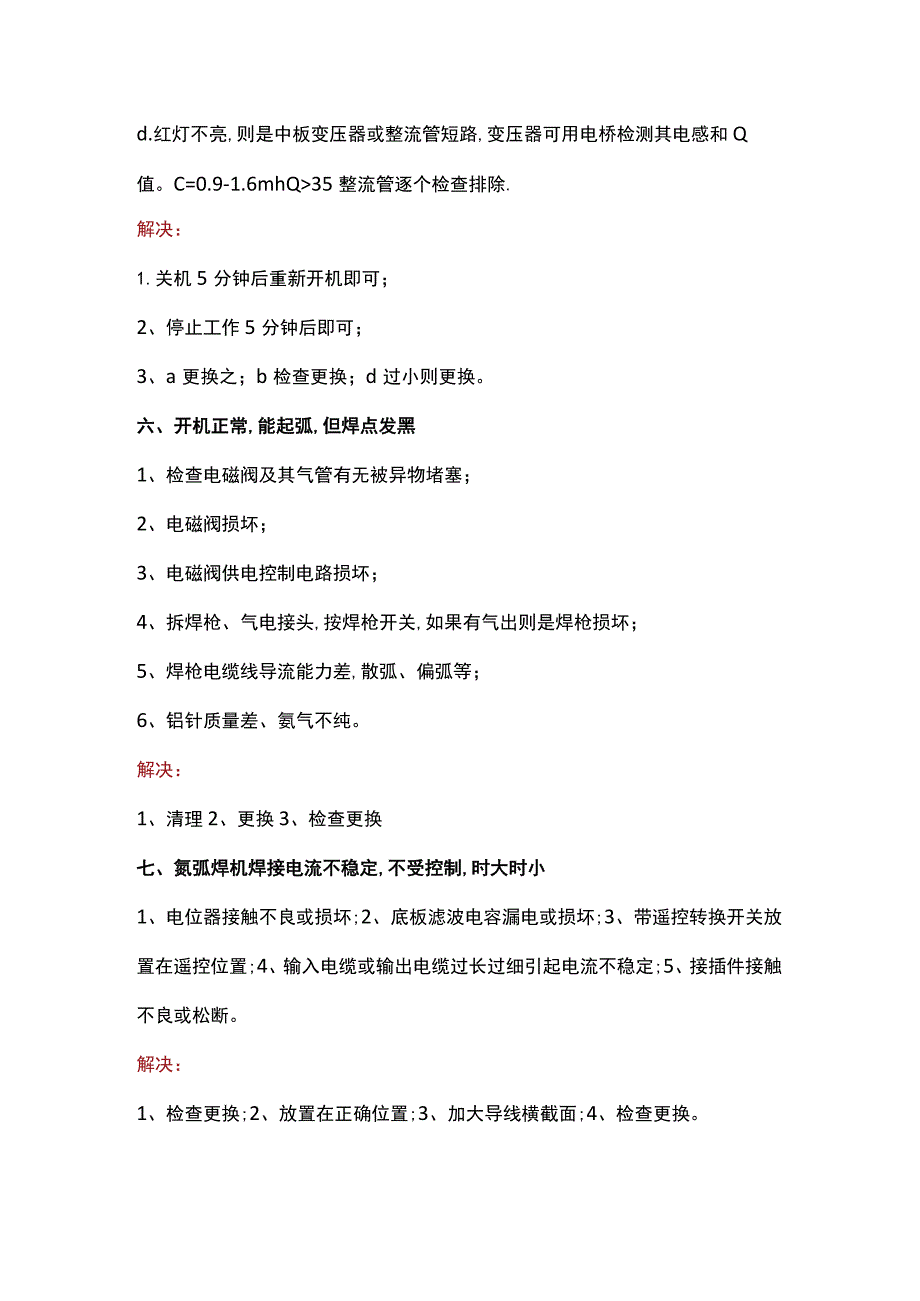

4、插头（靠近风机VH03）,开机按焊枪开关。a.如果红灯不亮,则是引弧变压器短路,也可能是增压起弧,二极管击穿。b.如果红灯亮,则是逆变电路有问题,关机再拔掉中板变压器,供电插头（靠近风机VH-O7）开机按焊枪开关。c.红灯亮则是逆变板上个别场效应管损坏,同时应检查驱动模块有无元器件损坏。d.红灯不亮,则是中板变压器或整流管短路,变压器可用电桥检测其电感和Q值。C=0.9-1.6mhQ35整流管逐个检查排除.解决：1.关机5分钟后重新开机即可；2、停止工作5分钟后即可；3、a更换之；b检查更换；d过小则更换。六、开机正常,能起弧,但焊点发黑1、检查电磁阀及其气管有无被异物堵塞；2、电磁阀损坏；3
5、、电磁阀供电控制电路损坏；4、拆焊枪、气电接头,按焊枪开关,如果有气出则是焊枪损坏；5、焊枪电缆线导流能力差,散弧、偏弧等；6、铝针质量差、氨气不纯。解决：1、清理2、更换3、检查更换七、氮弧焊机焊接电流不稳定,不受控制,时大时小1、电位器接触不良或损坏;2、底板滤波电容漏电或损坏;3、带遥控转换开关放置在遥控位置;4、输入电缆或输出电缆过长过细引起电流不稳定;5、接插件接触不良或松断。解决：1、检查更换;2、放置在正确位置;3、加大导线横截面;4、检查更换。八、开机跳闸1、整流硅桥短路;2、电源线松脱短路。解决:1、更换;2、插好。九、按焊枪开关,气阀马上关断,没有延时,封波慢气阀控制继电器
6、供电二极管IN4004短路,检查更换。十、按焊枪开关,有高频放电声,无焊接输出1、焊枪地线接触不良或松断;2、地线输出端和气电接头内部松脱或到中板连线松断。解决;3、检查更换。十一、氮弧焊机起弧不好1、放电嘴间隙过大、过小或表面氧化；2、高压输出电容容量偏低,高压有短路现象；3、引弧器匝比不对或匝间漏电；4、氮气不好或铝针质量不好；5、焊枪有松断现象。解决：1、清洁调整;2、检查更换。十二、开机正常,一工作就亮红灯1、反负馈电路开路;2、主电流传输电路或功率器件接触不良,引起过流保护。解决；1、检查连接;2、检查更换。十三、开机有高频1、手开关控制光耦PC817（或三极管8050）损坏；2、焊
7、枪开关或控制线短路。解决;1.检查更换;2、检查。十四、氮弧焊机焊接中高频不断1、高频控制继电器损坏;2、输出电压有尖峰干扰;3、高频自锁；解决：1、更换。2、扭紧反馈和控制线。3、加大高频变压器吸收,加大高频继电器线圈子端电容。十五、按氮弧焊机焊枪开关,异常指示灯亮1、可能是过热保护；2、可能是逆变电路和引弧板的故障：关机拔掉引弧变压器的供电插头（靠近风机的VH-O3）,重新开机红灯不亮则是引弧变压器线间短路。红灯亮,则是逆变电路的故障（如果是双逆变器,先关机,再拔掉其中一个逆变器上板的供电电源（靠近风机的VH-07的插头）,开机按焊枪开关,红灯不亮则故障在拔掉电源的逆变器上,红灯亮则故障在未拔掉电源的逆变器上。关机插上有故障的逆变器的供电插件,拔掉中板变压器的供电插件（靠近风机的VH07）,开机按焊枪开关,红灯亮则是MOS板上的个别场管损坏,同时检查驱动模块上的元器件有无损坏。如果红灯不亮,则故障在中板变压器和整流管上;a、变压器可用电桥测量其电感和Q值。TIG250L=1.2-1.6mhQ35TIG400L=1.2-2.0mhQ35b、整流管则要逐个检查更换。TIG250x315P、400P面板功能键参照使用说明书,单键位失调则更换此键位,多键位失调更换控制面板,其它故障参照上述案例。解决；1、停止工作5分钟即可；2、关机5分钟重新开机即可；更换之。
