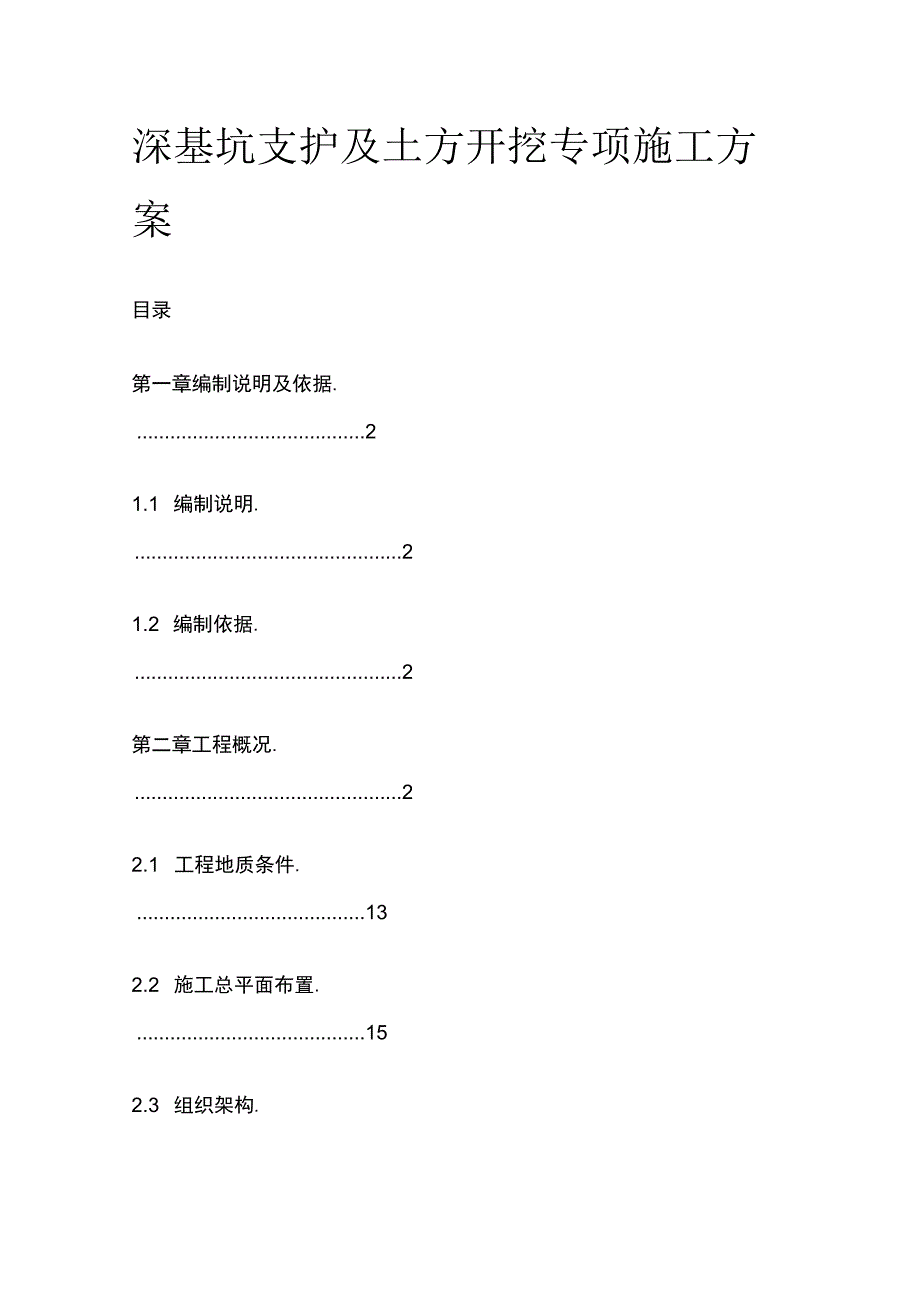

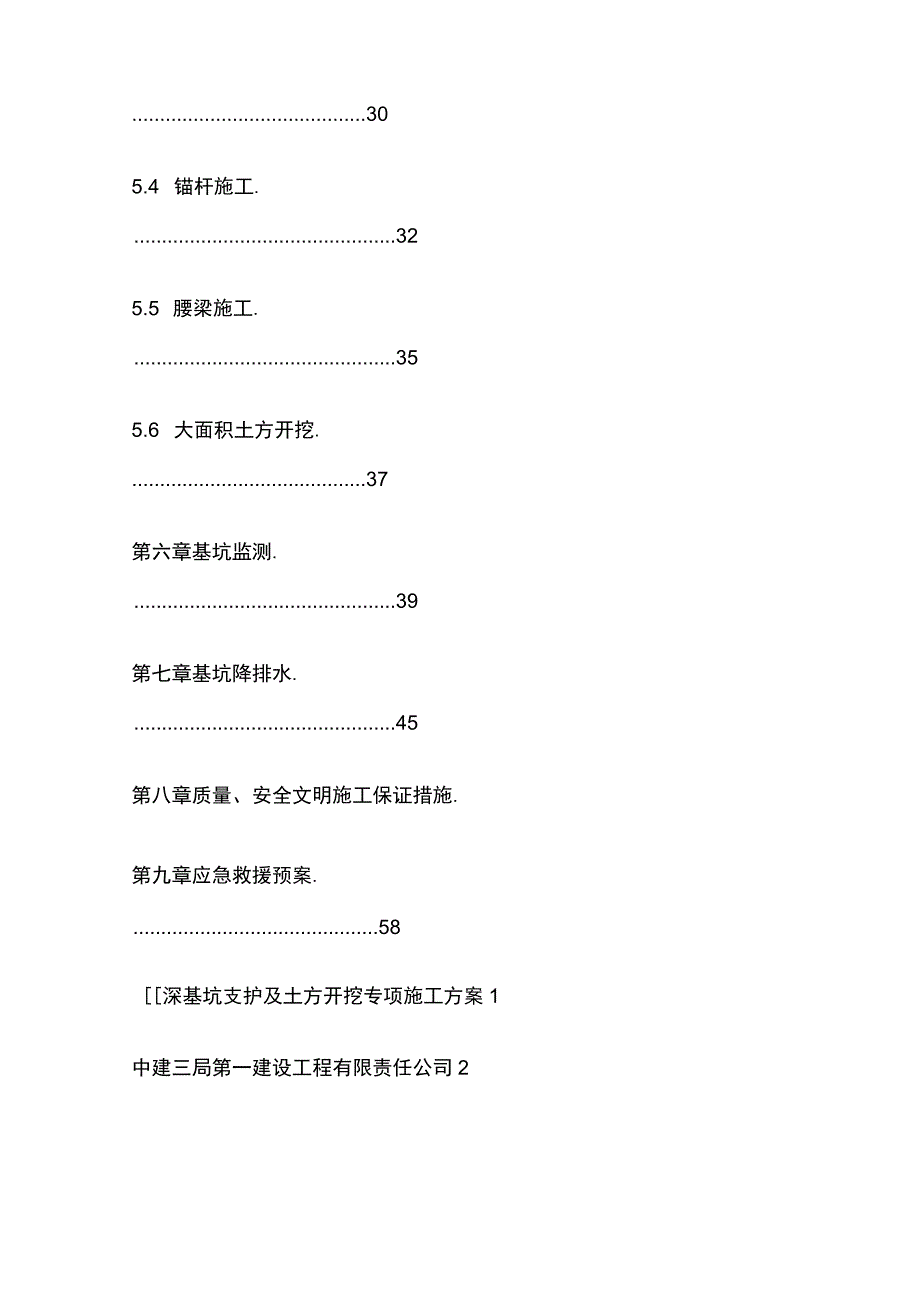

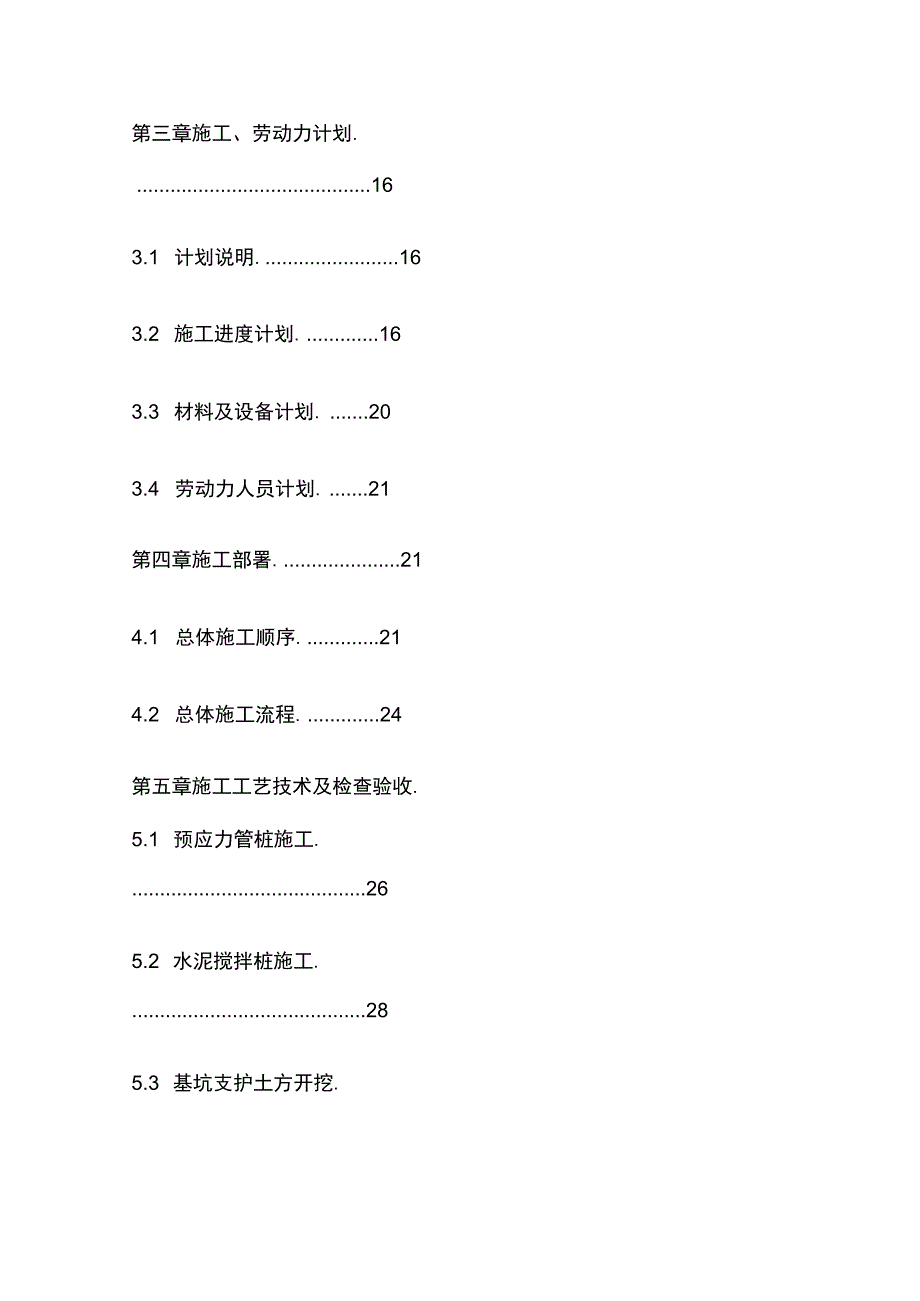

1、深基坑支护及土方开挖专项施工方案目录第一章编制说明及依据.21.1 编制说明.21.2 编制依据.2第二章工程概况.22.1 工程地质条件.132.2 施工总平面布置.152.3 组织架构.第三章施工、劳动力计划.163.1 计划说明.163.2 施工进度计划.163.3 材料及设备计划.203.4 劳动力人员计划.21第四章施工部署.214.1 总体施工顺序.214.2 总体施工流程.24第五章施工工艺技术及检查验收.5.1 预应力管桩施工.265.2 水泥搅拌桩施工.285.3 基坑支护土方开挖.305.4 锚杆施工.325.5 腰梁施工.355.6 大面积土方开挖.37第六章基坑监测.3
2、9第七章基坑降排水.45第八章质量、安全文明施工保证措施.第九章应急救援预案.58深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司2第一章编制说明及依据1.1编制说明结合基坑支护图纸，本工程基坑支护下部采用500-125-AB型预应力管桩+l30锚杆支护，桩间及局部被动区采用500搅拌桩加固；上部采取放坡喷碎处理。另基坑西侧临近后期开发地块处采取自然放坡+喷锚支护形式。喷射混凝土采用50厚C20混凝土，内挂6.5Q2003200钢筋网。为了规范现场施工过程中的施工工艺，也为了确保现场基坑施工安全，结合相关规范及便准特编制此施工方案以指导现场施To序号名称编号1混凝土结构工程施
3、工质量验收规范GB50204-2002（2011年版）2锚杆喷射混凝土支护技术规范GB50086-20013建筑工程施工质量验收统一标准GBJ50300-20014危险性较大的分部分项工程安全管理办法建质200987号5国家现行施工规范及标准6国家现行其它施工规范及标准。7建筑基坑支护技术规程JGJ120-20128建筑桩基技术规范JGJ94-20089岩土锚杆（索）技术规程CSCS22:200510福建省建筑边坡与深基坑工程管理规定闽建建201041号11福建省漳州市有关法律、法规及标准12中建三局第一建设工程有限责任公司的企业标准13中建三局第一建设工程有限责任公司的安全技术规程14中建三
4、局第一建设工程有限责公司质量、环境与职业健康安全管理体系手册和程序文件ZJSY/MS(IOlx201-216)-2011年3月版15万益城市广场项目基坑支护图纸16万益城市广场项目施工组织设计17万益城市广场（AOl地块）基础工程施工合同第二章工程概况万益城市广场（AOl地块）工程位于漳州台商投资区中心城区角美镇红岱路旁，该工程总建筑规划用地面积为102027m2,总建筑面积为374479.7m2,整个AOl地块为大地下室（一层）建筑面积约67144m2。该工程建成后，将成为集”办公、住宿、休闲、娱乐、购物”为一体的城市综合体建筑。项目北侧紧邻一条河沟及石厝中学，项目南侧有两个配电箱，东侧紧邻
5、洪岱路主干道，西侧紧邻A02地块，场地标高为3.84.2m,局部地段为4.54.7m,基坑周长为1049.4m,基坑开挖深度为6.77.5m,根据基坑支护工程平面图，本工程基坑支护工程分为七个区中建三局第一建设工程有限责任公司3（1区7区），共计两种支护形式：ol1-1剖5-5剖面上部采取放坡喷锚支护，其中北侧坑顶有电线杆地段；基坑南侧4-4剖、5-5剖面段上部采用锚管放坡支护，下部采用预应力管桩+锚杆支护，桩间施工水泥搅拌桩作为止水帷幕；o26-6剖面与A02地块相连，采取自然放坡+喷锚支护形式本基坑南侧配电房地段采用直立护坡的支护形式，即支护排桩及水泥搅拌止水桩均施工两排以确保基坑安全。另
6、5-5剖面坑底淤泥层较厚，为确保底板结构施工质量，此剖面段沿支护桩内侧另加6排为坑内加固区。本方案主要对基坑放坡喷锚工程、钢筋土钉墙工程、支护锚杆工程、水泥搅拌桩止水帷幕及水泥搅拌桩坑底加固土工程、冠（腰）梁工程进行编制，以此指导现场施工。分区：1深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司4!深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司5支护剖面位置支护剖面图1区（北侧）深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司62区、3区（北侧）4区（北侧）!深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司74区（东侧）
7、深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司85区（东段）深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司96区（南侧）深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司105区（南侧）深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司11南侧配电箱支护方式!深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司126区（西侧）7区（西侧）1深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司132.1 工程地质条件根据2012年9月21日厦门华岩勘测设计有限公司提供的该工程岩土工程勘察报告，基坑
8、土层从上到下主要为：素填土层、淤泥层、粉质粘土层、中砂层。坑底标高位于淤泥层或粉质粘土层。2.1.1 水文地质条件根据岩土工程勘察报告，本场地地下混合稳定水位L72.4m,水位F2.12.9m02.1.2 周边环境情况拟建场地位于漳州市龙海角美镇石厝村洪岱路西南侧，场地北侧现临宽约6m排洪渠，与北侧红线走向一致，排洪渠相邻的为石厝中学的7层教学楼；东侧红线外为洪岱路，南侧现为规划待开发地段，西南侧为水塘（养殖珍珠水塘）。2.1.3 淤泥层情况由于本工程现场场地地质条件较为复杂，淤泥层厚度普遍约38m,局部（西南角）最厚层约10.7m,淤泥层呈深灰灰黑色，流塑，饱和。以粉、粘粒为主，含少量有机质
9、、腐殖质、海生贝壳类碎屑，局部夹透镜体状薄层细砂。粘性好，易污手。干强度高，高韧性，无摇振反应，切面有光泽，属高压缩性土（详见下图）。深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司14!深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司152.2 施工总平面布置深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司162.3 组织架构第三章施工、劳动力计划3.1 计划说明根据以上对基坑支护的图纸及现场周边地质情况的分析后，项目在施工前提前编制进度计划，施工计划包括施工进度计划、材料与设备计划及劳动力人员计划。3.2 施工进度计划深基坑支护及土方开
10、挖专项施工方案1中建三局第一建设工程有限责任公司17深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司18深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司19!深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司203.3 材料及设备计划类型（种类型号）额定功率吨数（t）或容量（m3）性能产地出场日期新或旧数量拥有租赁或新购置现在何处计划进场日期搅拌桩机45良好中国2005年一3台租赁一2012.12锤击桩机一良好中国2005年一1台租赁一2012.12锚杆钻机MGJ-50良好中国2003年一4台租赁一2013.1挖掘机卡特彼乐330D200KW
11、l.42.0m3良好日本2004年一8台租赁一2013.1挖掘机PC60040.5KW0.2m3良好日本2003年一4台租赁2013.1自卸汽车一15t良好德国2002年一15辆租赁一2013.1电焊机BX-30028kW一良好中国2006年一2台租赁一2013.1空压机ZL2-10-9m3良好中国2009年一2台租赁一2013.1氧割设备良好中国2006年一2台租赁一2013.1注浆泵BW15028kW良好中国2008年一4台租赁一2013.1泥浆罐车东风5t4000L良好中国2003年一2台租赁一2013.1喷锚机PM-515kW良好中国2005年一2台租赁一2013.1全站仪LeicaT
12、C2003良好瑞士2008年一2台租赁一2012.11水准仪DS3良好中国2007年一2台租赁一2012.11深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司213.4 劳动力人员计划根据基坑支护施工进度计划和劳动力需用量计划，组织工人进场。做好施工人员进场的安全、质量、防火、文明施工等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行“三级”安全技术交底，交底内容包括：施工进度计划；各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。必要时进行现场示范，同时健全各项规章制度，加强遵纪守法教育。序号工种人数备注1安全员13普工85测量工46
13、电工27电焊工38挖机司机159机修工210锤击桩机操作工2711搅拌桩机操作工15第四章施工部署4.1 总体施工顺序本工程先施工预应力管桩，随后第二天便插入水泥搅拌桩的施工，其施工顺序均由南侧分别向东、西方向平行施工，西线由基坑西南侧（一标段）开始往西再往北进行组织施工，东线由基坑西南侧（一标段）开始往东再往北进行组织施工,最终于基坑北侧会合，详见下图：深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司22基坑内加固区水泥搅拌桩使用2台搅拌桩机从两端往中间施工。基坑支护桩与工程管桩同时进行，每段基坑支护施工如下：!深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任
14、公司23支护桩施工第一层土方开挖深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司24第一道锚杆及冠梁施工第二层土方开挖第二道锚杆及腰梁施工第三层土方开挖4.2 总体施工流程因本工程各个区设计图纸各有不同，施工流程也相应不同，因此为了更清晰的了解各区域的施工流程，特针对各区的图纸设计特点，各区总施工流程编制如下：(1)本工程5区、6区南侧桩锚施工流程：深基坑支护及土方开挖专项施工方案U中建三局第一建设工程有限责任公司25(2)1区、3区北侧桩锚施工流程：(3)2区、4区北侧桩锚施工流程：(4)4区东侧桩锚施工流程：场地平整管桩施工水泥搅拌桩施工基坑放坡开挖至冠梁底标高挂网喷面第一道锚杆施工冠梁施工第一道锚杆张拉土方继续开挖至腰梁底标高第二道锚杆施工腰梁施工第二道锚杆张拉土方继续分层开挖至坑底基坑支护木桩施工(5)5区东侧、6区西侧桩锚施工流程：1深基坑支护及土方开挖专项施工方案1中建三局第一建设工程有限责任公司26第五章施工工艺技术及检查验收5.1 预应力管桩施工5.1.1 概述本工程采用500-125-AB型预应力管桩，桩身抗裂弯矩144KN2m,桩身有效长度为9m、12m,管桩间距100Ommo5.1.2 工艺流程5.1.3 施工方法测量定位
