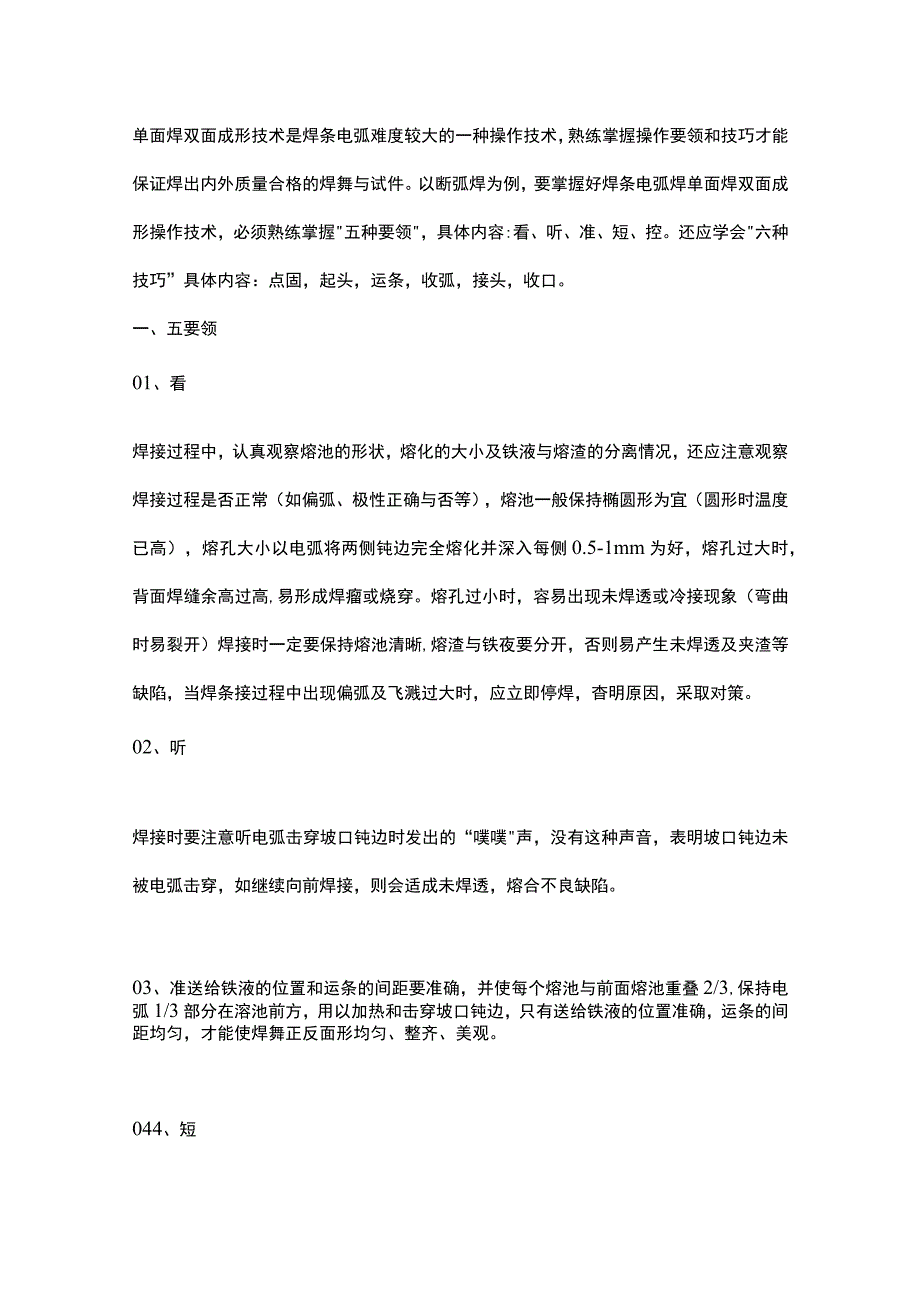

1、单面焊双面成形技术是焊条电弧难度较大的一种操作技术，熟练掌握操作要领和技巧才能保证焊出内外质量合格的焊舞与试件。以断弧焊为例，要掌握好焊条电弧焊单面焊双面成形操作技术，必须熟练掌握五种要领，具体内容:看、听、准、短、控。还应学会六种技巧”具体内容：点固，起头，运条，收弧，接头，收口。一、五要领01、看焊接过程中，认真观察熔池的形状，熔化的大小及铁液与熔渣的分离情况，还应注意观察焊接过程是否正常（如偏弧、极性正确与否等），熔池一般保持椭圆形为宜（圆形时温度已高），熔孔大小以电弧将两侧钝边完全熔化并深入每侧0.5-1mm为好，熔孔过大时，背面焊缝余高过高,易形成焊瘤或烧穿。熔孔过小时，容易出现未焊
2、透或冷接现象（弯曲时易裂开）焊接时一定要保持熔池清晰,熔渣与铁夜要分开，否则易产生未焊透及夹渣等缺陷，当焊条接过程中出现偏弧及飞溅过大时，应立即停焊，杳明原因，采取对策。02、听焊接时要注意听电弧击穿坡口钝边时发出的“噗噗声，没有这种声音，表明坡口钝边未被电弧击穿，如继续向前焊接，则会适成未焊透，熔合不良缺陷。03、准送给铁液的位置和运条的间距要准确，并使每个熔池与前面熔池重叠2/3,保持电弧1/3部分在溶池前方，用以加热和击穿坡口钝边，只有送给铁液的位置准确，运条的间距均匀，才能使焊舞正反面形均匀、整齐、美观。044、短短有2层意思，一是指灭弧与重新引燃电弧的时间间隔要短，就是说每次引弧时间

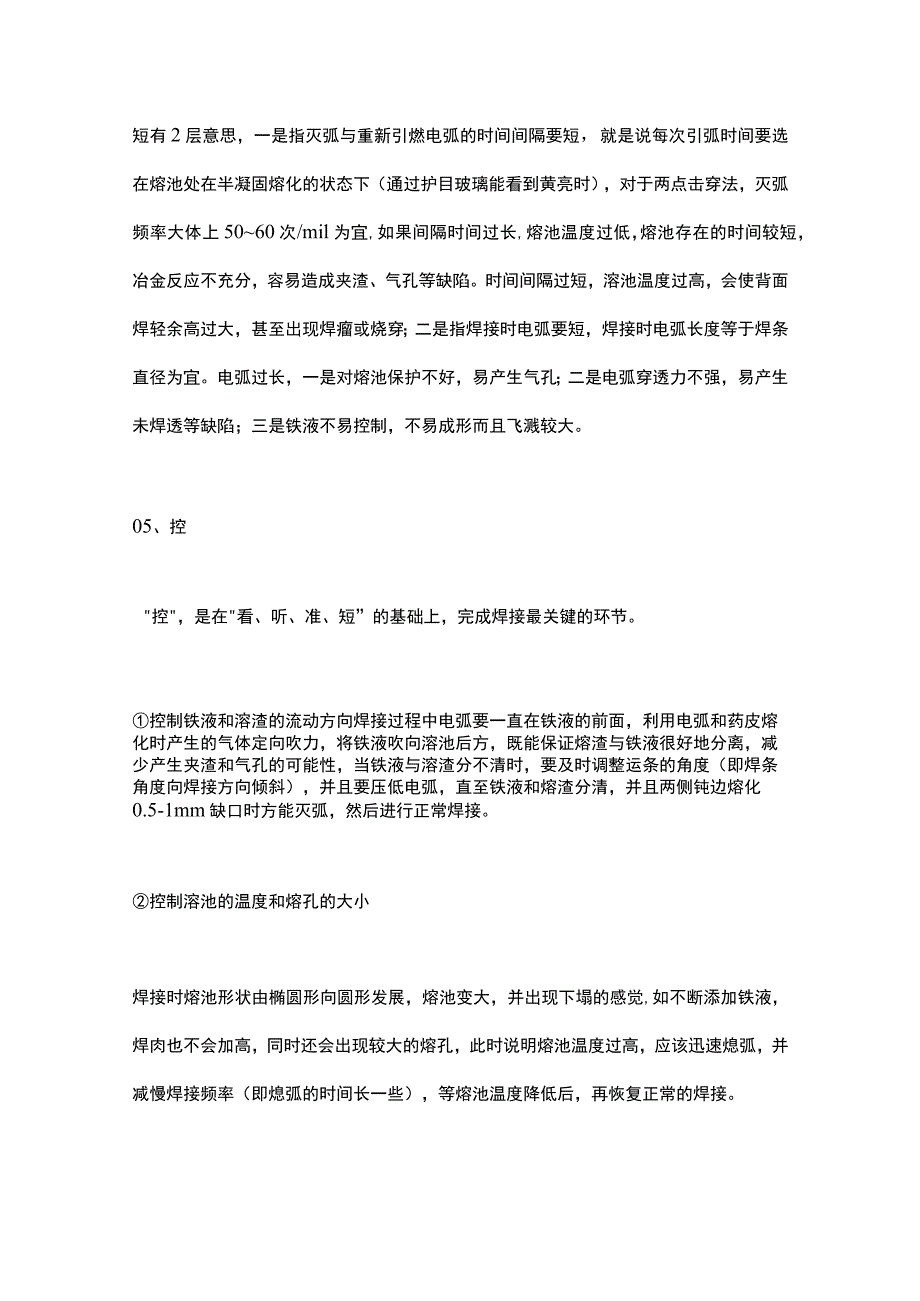

3、要选在熔池处在半凝固熔化的状态下（通过护目玻璃能看到黄亮时），对于两点击穿法，灭弧频率大体上5060次/mil为宜,如果间隔时间过长,熔池温度过低，熔池存在的时间较短，冶金反应不充分，容易造成夹渣、气孔等缺陷。时间间隔过短，溶池温度过高，会使背面焊轻余高过大，甚至出现焊瘤或烧穿；二是指焊接时电弧要短，焊接时电弧长度等于焊条直径为宜。电弧过长，一是对熔池保护不好，易产生气孔；二是电弧穿透力不强，易产生未焊透等缺陷；三是铁液不易控制，不易成形而且飞溅较大。05、控控，是在看、听、准、短”的基础上，完成焊接最关键的环节。控制铁液和溶渣的流动方向焊接过程中电弧要一直在铁液的前面，利用电弧和药皮熔化时产
4、生的气体定向吹力，将铁液吹向溶池后方，既能保证熔渣与铁液很好地分离，减少产生夹渣和气孔的可能性，当铁液与溶渣分不清时，要及时调整运条的角度（即焊条角度向焊接方向倾斜），并且要压低电弧，直至铁液和熔渣分清，并且两侧钝边熔化0.5-1mm缺口时方能灭弧，然后进行正常焊接。控制溶池的温度和熔孔的大小焊接时熔池形状由椭圆形向圆形发展，熔池变大，并出现下塌的感觉,如不断添加铁液，焊肉也不会加高，同时还会出现较大的熔孔，此时说明熔池温度过高，应该迅速熄弧，并减慢焊接频率（即熄弧的时间长一些），等熔池温度降低后，再恢复正常的焊接。在电弧的高温和吹力的作用下，试板坡口根部熔化并击穿形成熔孔，施焊过程中要严格控

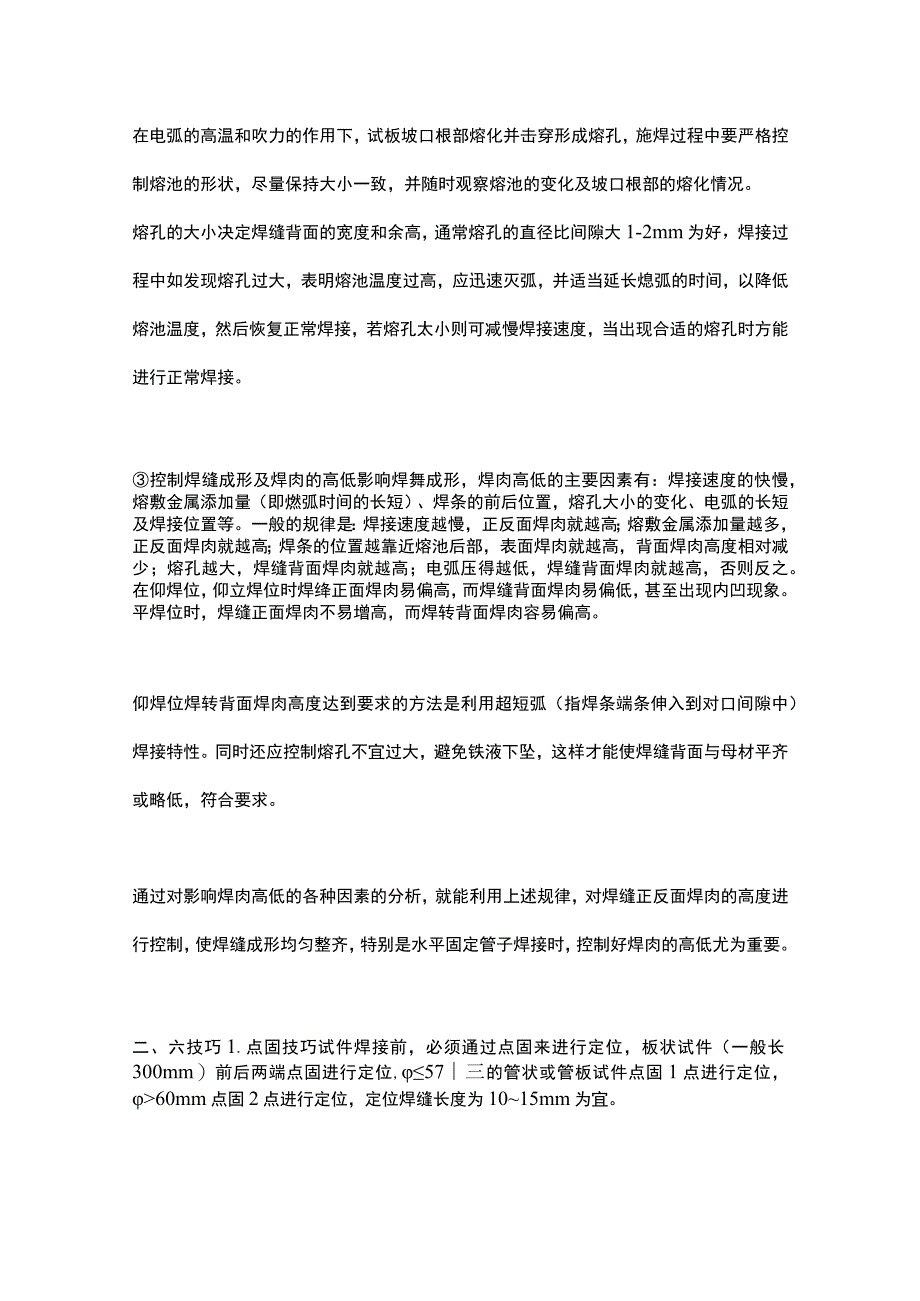

5、制熔池的形状，尽量保持大小一致，并随时观察熔池的变化及坡口根部的熔化情况。熔孔的大小决定焊缝背面的宽度和余高，通常熔孔的直径比间隙大1-2mm为好，焊接过程中如发现熔孔过大，表明熔池温度过高，应迅速灭弧，并适当延长熄弧的时间，以降低熔池温度，然后恢复正常焊接，若熔孔太小则可减慢焊接速度，当出现合适的熔孔时方能进行正常焊接。控制焊缝成形及焊肉的高低影响焊舞成形，焊肉高低的主要因素有：焊接速度的快慢，熔敷金属添加量（即燃弧时间的长短）、焊条的前后位置，熔孔大小的变化、电弧的长短及焊接位置等。一般的规律是：焊接速度越慢，正反面焊肉就越高；熔敷金属添加量越多，正反面焊肉就越高；焊条的位置越靠近熔池后部
6、，表面焊肉就越高，背面焊肉高度相对减少；熔孔越大，焊缝背面焊肉就越高；电弧压得越低，焊缝背面焊肉就越高，否则反之。在仰焊位，仰立焊位时焊绛正面焊肉易偏高，而焊缝背面焊肉易偏低，甚至出现内凹现象。平焊位时，焊缝正面焊肉不易增高，而焊转背面焊肉容易偏高。仰焊位焊转背面焊肉高度达到要求的方法是利用超短弧（指焊条端条伸入到对口间隙中）焊接特性。同时还应控制熔孔不宜过大，避免铁液下坠，这样才能使焊缝背面与母材平齐或略低，符合要求。通过对影响焊肉高低的各种因素的分析，就能利用上述规律，对焊缝正反面焊肉的高度进行控制，使焊缝成形均匀整齐，特别是水平固定管子焊接时，控制好焊肉的高低尤为重要。二、六技巧1.点固
7、技巧试件焊接前，必须通过点固来进行定位，板状试件（一般长300mm）前后两端点固进行定位,57三的管状或管板试件点固1点进行定位，60mm点固2点进行定位，定位焊缝长度为1015mm为宜。由于定位焊缝是正式焊绛的一部分，要求单面焊双面成形，并且不得有夹渣、气孔、未焊透、焊瘤、焊肉超高或内凹超标等缺陷。所采用的焊条牌号、直径、焊接电流与正式焊接时相同。板状及管板试件一般可以在平焊位进行点固，水平固定管一般采用立爬坡位进行点固，垂直固定管一般采用本位（横焊位）进行点固。2 .起头技巧管状或管板试件起头时有一定的难度，因没有依靠点（不许在点固处起弧），操作不好易出问题，水平固定管和水平固定管板起头点
8、应选在仰焊位越过中心线515廊处，垂直固定管和垂直固定管板起头选在定位点的对面（垂直固定大管起头选在两定位点对面即第3等分点），不论管状还是板状试件，引弧先用长弧预热35S,等金属表面有出汗珠”的现象时，立即压低电弧，焊条做横向摆动；当听到电弧穿透坡口而发出“噗噗”声时，同时看到坡口钝边熔化并形成一个小熔孔（形成第1个熔池）表明已经焊透，立即灭弧，形成第1个焊点，此时，起头结束。3 .运条技巧运条是指焊接过程中的手法，即焊条角度和焊条运行的轨迹。平焊、立焊、仰焊时焊条角度（焊条与焊接方向的夹角）一般为60o80oo横焊和垂直固定管（横管）焊接时焊条角度一般为6080。，与试件下方呈75o85o
9、o垂直固定管板焊条与管切线夹角为60。70。，焊条与底板间的夹角为40o50oo水平固定管和水平固定管板由于焊位的不断变化，焊条角度也随之进行变化。仰焊时的焊条角度（焊条与管子焊接方向之间的夹角）为70o80oo仰立焊时焊条角度为90100,立焊时焊条角度85。95。，坡立焊时焊条角度为90。100。，平焊时焊条角度为70o80oo而水平固定管板焊条与底板夹角为40o-50oo平焊、立焊、仰焊、水平固定管及垂直、水平固定管板焊接时焊条运行的轨迹大多采取左右摆动（锯齿形运条），可采取左（右）引弧，右（左）灭弧，再右（左）引弧，左（右）灭弧，依次循环运条，或左（右）引弧运条至右（左）侧再运条回到左
10、（右）侧灭弧，依次循环运条。横焊和垂直固定管运条方式，一般采用斜锯齿或椭圆形。从坡口上侧引弧到坡口下侧灭（熄）弧，再从坡口上侧引弧到坡口下侧灭弧，依次运条。4 .收弧技巧当一根焊条焊完，或中途停焊而需要熄弧时，一定注意作收弧动作，焊条不能突然离开熔池，以免产生冷缩孔及火口裂纹，收弧的方法有3种:第1种为补充熔滴收弧方法，即收弧时在熔池前方做一个熔孔，然后灭弧，并向熔池尾部送23滴铁液，主要目的是减慢池的冷却速度。避免出现冷缩孔，该种收弧方法适用于酸性药皮焊条。第2种叫衰减收弧法，即：要收弧时，多给一些铁液，并做一个熔孔，然后把焊条引至坡口边缘处熄弧，并沿焊缝往回点焊2-3点即可。这样收弧处焊肉
11、较低，为热接头带来方便（接头一般不用修磨），此法收弧一般不易产生冷缩孔，可用于酸性药皮焊条，在焊接生产中常用此法，以利于接头。第3种方法叫回焊收弧法，收弧时焊条向坡口边缘回焊510mm（即向焊接反方向坡口边缘回焊收弧），然后熄弧，该种收弧方法适用于碱性药皮焊条。5接头技巧（热接法、冷接法）热接法：收弧后，快速换上焊条，在收弧处尚保持红热状态时，立即从熔池前面迅速把电弧拉到收弧处用连弧（作横向锯齿形运条）进行焊接，焊至熔孔处电弧下压，当听到电弧熔化坡口钝边时发出的“噗噗声后，立即灭弧，转入正常断弧方法进行焊接，热接法的要领必须是更换焊条动作要迅速，运条手法一定要熟练和灵活。冷接法：引弧前把接头处
12、的熔渣清理干净，收弧处过高时应进行修磨形成缓坡，在距弧坑约10mm处引弧，用长弧稍预热后（碱性焊条可不预热）用连弧作横向摆作，向前施焊至弧坑处，电弧下压，当听到电弧击穿坡口根部发出噗噗声后，即可熄弧进行正常的焊接，冷接法的优点是：当收弧处有缩孔或焊肉过厚时可进行修磨，保证接头质量，同时操作难度也比热接法时小一些，但焊接效率没有热接法高。6、收口技巧收口也叫收尾，是指第1层打底焊环形焊缝首（头）尾相接处，也包括与点固焊绛相连接处，当焊至离焊缝端点或定位点固焊舞前端3-5mm时，应压低电弧，用连弧焊接方法焊至焊缝并再超过3-5mm后熄弧，如果留的未焊绛过长，采用连弧焊接就会造成熔孔过大而出现焊瘤和烧穿等缺陷，如果留的未焊缝过短，再用连弧焊进行焊接为时已晚，极易造成收口处未焊透等缺陷。所以收口时所留的未焊焊绛长度要合适，操作技巧要熟练，才能保证接头收口的质量。
