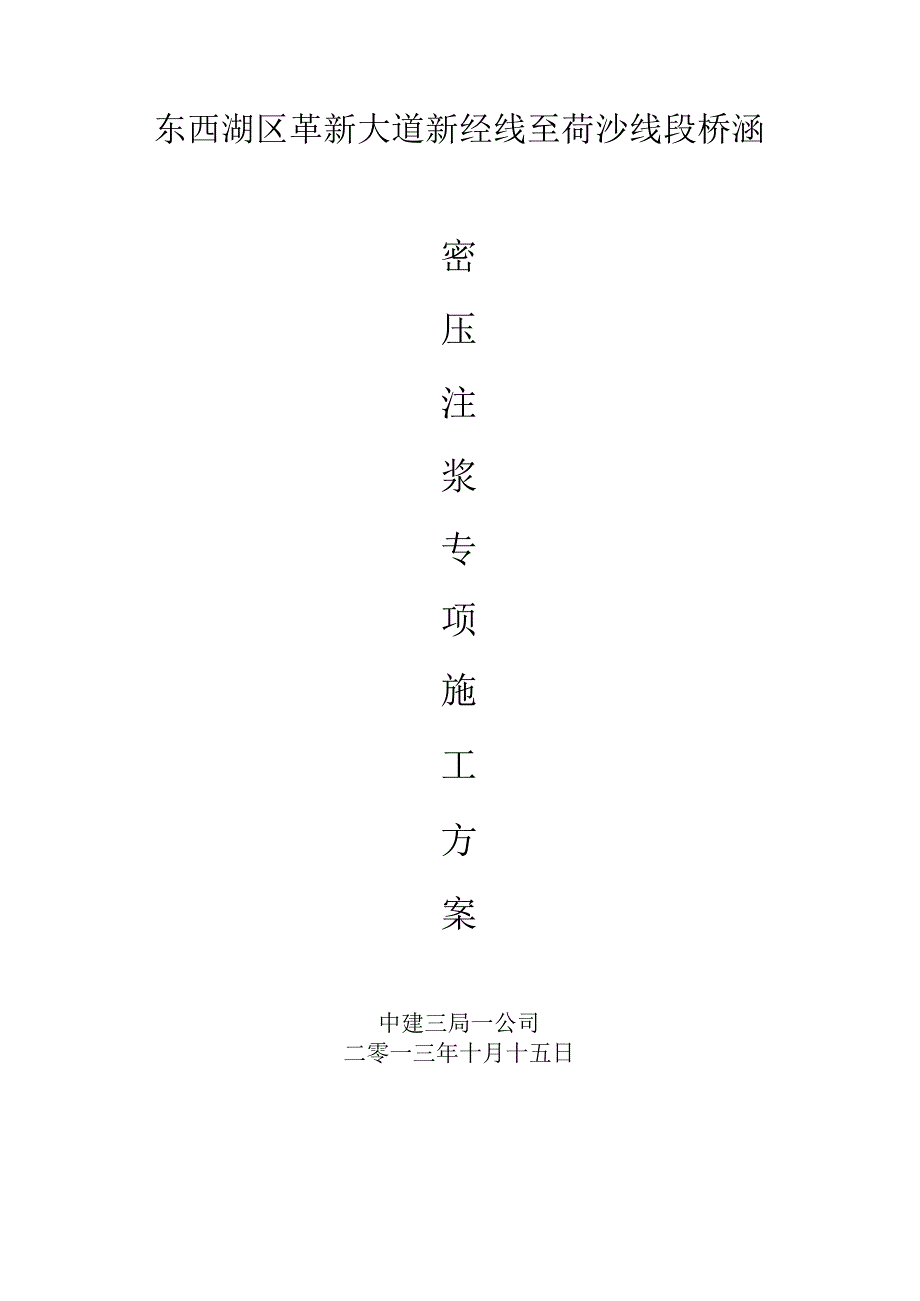

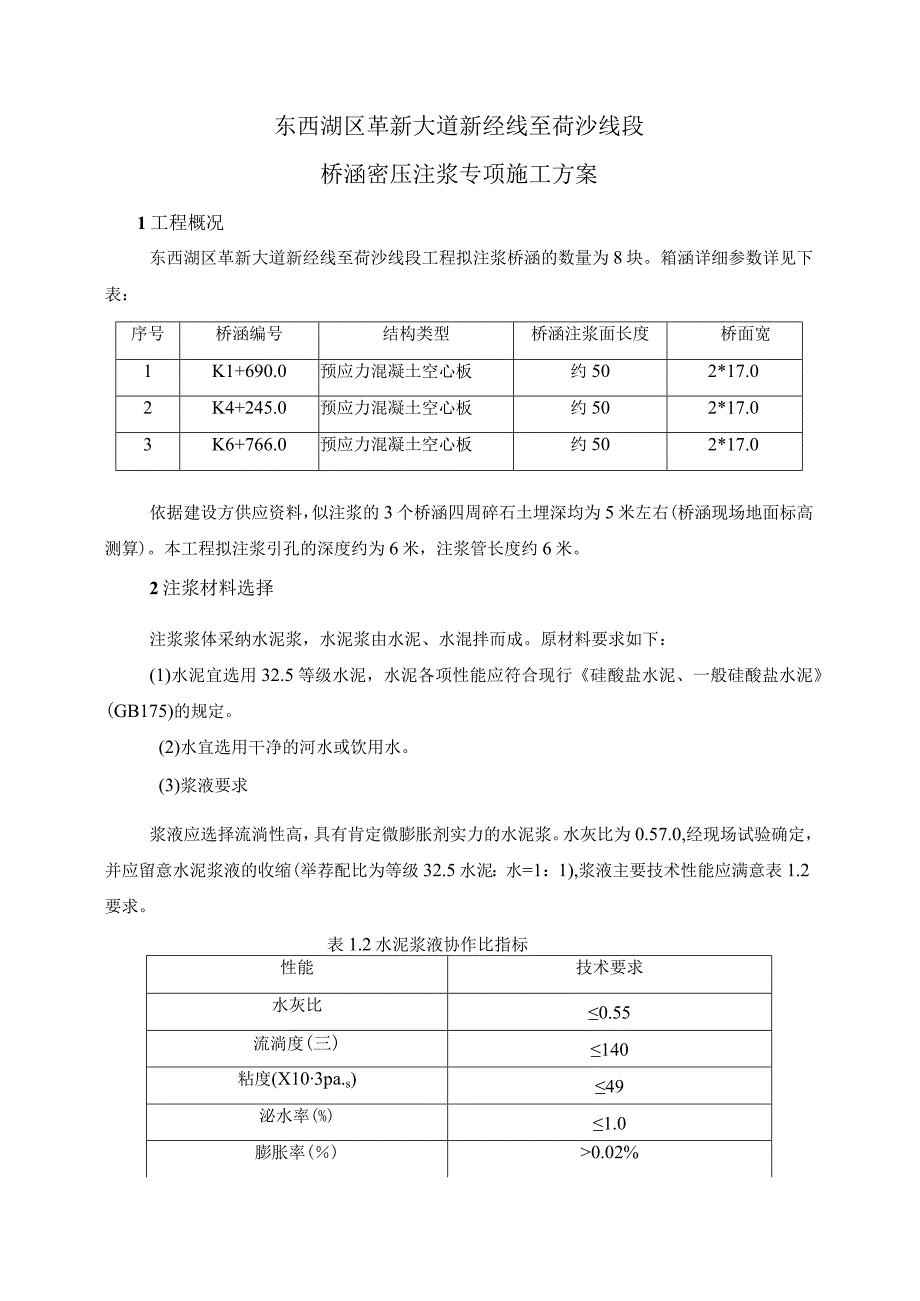

1、东西湖区革新大道新经线至荷沙线段桥涵密压注浆专项施工方案中建三局一公司二零一三年十月十五日东西湖区革新大道新经线至荷沙线段桥涵密压注浆专项施工方案1工程概况东西湖区革新大道新经线至荷沙线段工程拟注浆桥涵的数量为8块。箱涵详细参数详见下表:序号桥涵编号结构类型桥涵注浆面长度桥面宽1K1+690.0预应力混凝土空心板约502*17.02K4+245.0预应力混凝土空心板约502*17.03K6+766.0预应力混凝土空心板约502*17.0依据建设方供应资料,似注浆的3个桥涵四周碎石土埋深均为5米左右(桥涵现场地面标高测算)。本工程拟注浆引孔的深度约为6米,注浆管长度约6米。2注浆材料选择注浆浆体

2、采纳水泥浆,水泥浆由水泥、水混拌而成。原材料要求如下:(1)水泥宜选用32.5等级水泥,水泥各项性能应符合现行硅酸盐水泥、一般硅酸盐水泥(GB175)的规定。(2)水宜选用干净的河水或饮用水。(3)浆液要求浆液应选择流淌性高,具有肯定微膨胀剂实力的水泥浆。水灰比为0.57.0,经现场试验确定,并应留意水泥浆液的收缩(举荐配比为等级32.5水泥:水=1:1),浆液主要技术性能应满意表1.2要求。表1.2水泥浆液协作比指标性能技术要求水灰比0.55流淌度(三)140粘度(X103pa.s)49泌水率(%)1.0膨胀率()0.02%3d抗压强度(MPa)103施工工艺(1)布孔、钻孔(1)注浆花管采

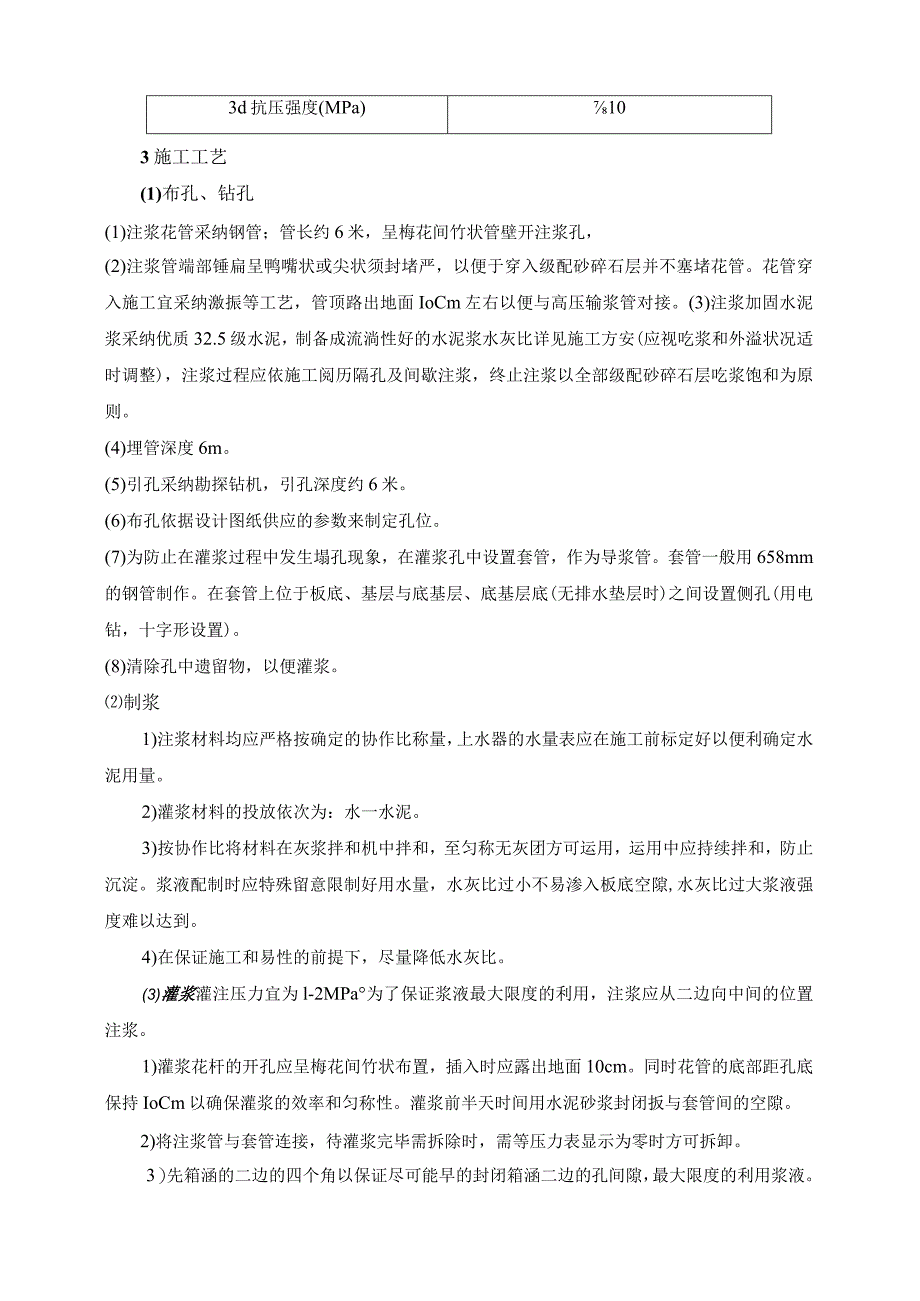

3、纳钢管;管长约6米,呈梅花间竹状管壁开注浆孔,(2)注浆管端部锤扁呈鸭嘴状或尖状须封堵严,以便于穿入级配砂碎石层并不塞堵花管。花管穿入施工宜采纳激振等工艺,管顶路出地面IoCm左右以便与高压输浆管对接。(3)注浆加固水泥浆采纳优质32.5级水泥,制备成流淌性好的水泥浆水灰比详见施工方安(应视吃浆和外溢状况适时调整),注浆过程应依施工阅历隔孔及间歇注浆,终止注浆以全部级配砂碎石层吃浆饱和为原则。(4)埋管深度6m。(5)引孔采纳勘探钻机,引孔深度约6米。(6)布孔依据设计图纸供应的参数来制定孔位。(7)为防止在灌浆过程中发生塌孔现象,在灌浆孔中设置套管,作为导浆管。套管一般用658mm的钢管制作

4、。在套管上位于板底、基层与底基层、底基层底(无排水垫层时)之间设置侧孔(用电钻,十字形设置)。(8)清除孔中遗留物,以便灌浆。制浆1)注浆材料均应严格按确定的协作比称量,上水器的水量表应在施工前标定好以便利确定水泥用量。2)灌浆材料的投放依次为:水一水泥。3)按协作比将材料在灰浆拌和机中拌和,至匀称无灰团方可运用,运用中应持续拌和,防止沉淀。浆液配制时应特殊留意限制好用水量,水灰比过小不易渗入板底空隙,水灰比过大浆液强度难以达到。4)在保证施工和易性的前提下,尽量降低水灰比。(3)灌浆灌注压力宜为l-2MPa为了保证浆液最大限度的利用,注浆应从二边向中间的位置注浆。1)灌浆花杆的开孔应呈梅花间

5、竹状布置,插入时应露出地面10cm。同时花管的底部距孔底保持IoCm以确保灌浆的效率和匀称性。灌浆前半天时间用水泥砂浆封闭扳与套管间的空隙。2)将注浆管与套管连接,待灌浆完毕需拆除时,需等压力表显示为零时方可拆卸。3)先箱涵的二边的四个角以保证尽可能早的封闭箱涵二边的孔间隙,最大限度的利用浆液。然后从箱涵的最低处(沉陷量最大的地方)、最终灌注板的中心,逐步由大到小。灌浆应缓慢、匀称、连续地进行。4)当具备以下四个条件中的任一个时可保持1015s后停止灌注:(1)相邻孔或接(裂)缝中溢浓浆。(2)灌注压力达到3.0MPa,并用水泥沙浆封孔。(3)当压力表指针异样跳动或发电机声音突然增大(非机器缘

6、由)。4)停止30min(不能大于初凝时间)再灌注一次,其次次压力不高于第一次,每灌完一孔或溢浆时应刚好用木楔堵孔。5)浆液进入灌浆机储浆筒后仍需不停搅拌并在20min内用完,全部灌浆作业均须在水泥初凝之前完成。6)灌浆完毕,待灌浆泵压力表指针回零后再卸膨胀卡头,以免发生平安事故。乳浆初凝后,才能拔出木塞,避开内部余压将浆体推出灌浆孔。7)灌浆完毕,刚好清扫箱涵上残余浆液。(4)封孔灌浆时,如冒浆范围较大或压力超过限制值,可结束单孔灌浆,并用木塞对该孔封堵保压,防止浆液反溢,造成填充不饱和。终孔后用高标号水泥浆封堵。灌浆孔应在完成灌浆后刚好封孔,可用灌浆浆液掺加水泥和小石子做成快硬早强混凝土,

7、封孔时留意捣实和抹平,表面不能泌水。(5)试验段灌浆施工前应先作试验段,依据灌注状况,评估效果,最终确定施工协作比。施工工序及作业要求灌浆施工工序及作业要求如表1.3表1.3灌浆施工工序及作业要求施工工序作业要求布孔依据图纸要求钻孔引孔至设计深度设置套管孔中插入套管,应露出拌面IOCm,管底留IOCm空隙配置浆液严格协作比,搅拌匀称连接注浆管连接紧密,不露浆灌浆先四角(边)后中间,两次灌浆,间隔30min清理封孔刚好封孔,清理现场灌缝接缝清理灌缝沥青加铺施工养护至少3d主要施工工序:4主要工序的限制措施(1)布孔、钻孔1)注浆孔依据设计图纸布置。2)采纳勘探钻机钻进引孔至设计埋深,引孔深度约为

8、6米。注浆孔钻好以后需用空压机对钻孔进行清孔。钻孔前用红漆标出布孔位置,为保证施工的连续生,钻孔按确定的孔位提前进行。钻孔要保持垂直,要穿进入未经处治的基层,但最小孔深不得小于5米。引孔完成后安放管径为58mm的注浆刚管,安放完毕后用红漆在板面标注各孔压浆依次。注浆注浆材料宜选择流淌性高、具有肯定微膨胀实力的水泥浆。主要技术性能应达到如下要求:1)具有自流淌密实性;2)早期具有肯定微膨胀性能,水泥浆14天养护膨胀率大于0.02%;3)泌水率低:3小时小于1%,24小时后泌水全部被浆体汲取;4)粘度低,流淌性好,能进入细小裂缝;5)具有肯定的稠度,限制在1418s之间,密实性、固结性好,能有效填

9、充脱空区;6)3天抗压强度应达大于IOMPao注浆材料主要为32.5#水泥。浆液的调制1)将水泥依据设计比例掺入水中,现场须严格限制材料配比确保浆液的流淌性。2)投料及浆液入桶后和整个灌浆过程中,不停搅拌浆液,确保匀称并且不发生离析现象。3)浆液自调制到压入脱空区的持续时间依据当时气温确定,一般不超过3045mino(4)灌浆1)注浆施工严格依据设计要求及马路水泥碎路面养护技术规范(JTJO73.1-2001)执行。2)在大面积注浆前,应先选择20米段落进行试验,依据数据改变的状况,评估效果,确定浆液配比及相关参数。3)灌浆花管的开孔应呈梅花间竹状布置,插入时应露出混凝土板10cm。同时花杆的

10、底部距孔底保持IOCm以确保灌浆的效率和匀称性。灌浆前用水泥砂浆封闭扳与套管间的空隙。4)将注浆管灌浆完毕需拆除时,需等压力表显示为零时方可拆卸。5)先灌注板的四个角,、然后从板的最低处(沉陷量最大的地方),最终灌注板的中心,逐步由大到小。灌浆应缓慢、匀称、连续地进行。水泥浆搅拌时间大于60s。6)采纳灌浆专用机械设备,灌浆孔大小应和灌注嘴大小相适应。注浆依次一般为沿路途前进方向先外排,再内排,最终注中间排,为防止相邻两孔冒浆。7)压浆过程中,压力过大易造成地面拱起断裂等破坏。过小则无法压满。因此在压浆前应对压力表进行测定,并在施工现场作试验标定灌浆压力,一般应限制在O.52.OMPa左右。8

11、)浆液进入灌浆机储浆筒后仍需不停搅拌并在20min内用完,全部灌浆作业均须在水泥初凝之前完成。9)当碎板纵、横缝隙有浆液冒出时,接着灌浆510秒即应停止,板底有积水处,积水会在浆液压力下从缝隙冒出,此时需接着压浆,直至浆液冒出50秒后停止。10)灌浆过程中溢浆的孔应刚好用圆状木塞封堵,防止压力过度散失。注浆孔有灌浆头拨除后也刚好用木塞封堵,防止灰浆反流。全部木塞在灌浆结束后保持810分钟方可拔除。并用灰浆或取出的混凝土芯样将灌浆孔封严。11)当具备以下四个条件中的任一个时可保持10-15s后停止灌注:(a)相邻孔或接(裂)缝中溢浓浆,但板块不显著抬高。(b)灌注压力达到3.0MPao(C)当压

12、力表指针异样跳动或发电机声音突然增大(非机器缘由)。12)自上而下进行灌浆,为使被灌体更匀称饱和地得到灌注,第一次灌浆结束后,待凝30min(不能大于初凝时间)再灌注一次,其次次压力不高于第一次,每灌完一孔或溢浆时应刚好用木楔堵孔。13)灌浆完毕,待灌浆泵压力表指针回零后再卸膨胀卡头,以免发生平安事故。乳浆初凝后,才能拔出木塞,避开内部余压将浆体推出灌浆孔。14)封孔灌浆时,如冒浆范围较大或压力超过限制值,可结束单孔灌浆,并用木塞对该孔封堵保压,防止浆液反溢,造成填充不饱和。终孔后用高标号水泥浆封堵。灌浆孔应在完成灌浆后刚好封孔,用灌浆浆液掺加水泥和小石子做成快硬早强混凝土,封孔时留意捣实和抹

13、平,表面不能泌水。5灌浆施工要点1)过程监控为了防止超压注浆造成地面隆起,在被注浆面板旁边需保证视察次数,实时监测灌浆过程中的面板抬高和隆起,并刚好调整灌浆压力。2)灌注浆液(1)灌注依次从二边到中间;(2)当浆液从接缝处或另一注浆孔处冒出,停止注浆,2小时后接着注浆,假如接着冒浆,说明该孔注浆已经完成,快速进行其它孔注浆;(3)假如压力急速增大,或面板被顶起,马上停止注浆,关闭压力阀。3)注浆工艺限制(1)当板底有积水时,在浆液压力下积水会从接缝处冒出,此时须要接着注浆,直至浆液冒出后5IOs后停止注浆。(2)假如浆液的6070%从透气孔冒出,马上停止注浆并封堵透气孔。4)封孔养护(1)大面

14、积灌注流水作业时,为防止杂物落入,钻好的注浆孔须要进行临时封孔;灌注压浆完成后,应马上用木塞封孔,待浆液抗压强度达到5MPa时,用水泥砂浆堵孔,即可后续施工。(2)压浆后一般养护37天即可后续施工,但气温较低时施工,其压浆养护时间应适当延长。5)填写各种原始记录施工过程中,要刚好填写成孔记录表、注浆记录表等各类原始记录表,并刚好向监理报验。6主要施工管理措施1)质量保证措施1)按注浆技术规程(YSJ211-92、YBJ44-92)施工。2)施工用水泥原材料必需有出厂合格证并进行复试,合格后方能用于工程施工。3)施工时先进行注浆封边,确保浆液不扩散到加固以外,且施工过程中加强视察、观测四周板块位

15、移及变形状况,限制位移及变形在规范允许范围之内,在孔口四周封堵,谨防浆液外窜。4)注浆时采纳“间隔跳打”,即依据灌浆量大小和冒浆程度采纳隔一打一或隔二打一,注浆点的布置采纳梅花型。5)压浆必需依据肯定依次进行,一般应先压四角的孔,再压其它孔,向前推移.压浆时对每个孔位的压力和时间应严格把握,压力达不到不行,达到了不稳定也不行,稳压时间对压浆结果有很大影响。6)注浆材料用量按设计要求来限制,若孔段单位吸浆量远大于理论估算值,应分析查明缘由后再作相应处理。水泥进场前要进行验收标号、批号是否与出厂合格证吻合,并刚好进行水泥3天强度、28天强度、安定性等外检。试验人员应深化工地,对压浆材料的质量进行抽样检。7)注浆起先前,调整注浆压力为l2Mpa,注浆速率为1020Lmin0达到设计的如下停注标准中的任何一条可更换注浆点。(1)相邻孔或接(裂)缝中溢浓浆,但板块不显著抬高。(2)无溢浆而板出现明显抬升或到提升的
