1、焦作煤业（集团）开元化工有限责任公司技术要求一、名称、规格型号、使用地点名称规格型号使用地点备注断路器NM6-125S/125A；500Vo纯水配电房GB14048；磁环可拆卸、卡扣式整流电动机再启动控制器DZQ-CF5XL软启动器控制柜防爆按钮LA5821-2；ABS日常维护防爆静电接地检测报警器CHY-8/JD6液化工段线轮220V不带线一分厂机修聚氯乙烯计算机电缆ZR_DJYPVR132.5仪表设备线缆敷设使用穿线管Pvcr绝缘阻燃电工套管轻型DN204米/根监控网络电源线无氧铜2*1.0平方200米/盘监控网络旋钮开关LA-39IOAGB14048；三档；自锁；380V10A；双层、两
2、常开两常闭。纯水加药间控制箱GB14048公母对接端子1.5-2.5m215A开元厂区防水监控箱ABS300*230*100MM监控及网络节点监控小排插九孔母座带线工程用监控及网络节点马达保护器S0CK-D；20A100A带晃电功能试验用电动机接线端子Y132S2-2；7.5KW带连接片整流纯水机组7.5KW电动机带连接片电动机接线端子YE2100L-6；1.5KW带连接片整流风机1.5KW电机带连接片蓄电池6-QW-120a;12V120Ah800A柴油发电机组使用GB/T32504多用插座HSJGB2099会议室桌、办公室桌使用GB2099BNC免焊BNC接头100个/盒带线纯铜带屏蔽监控

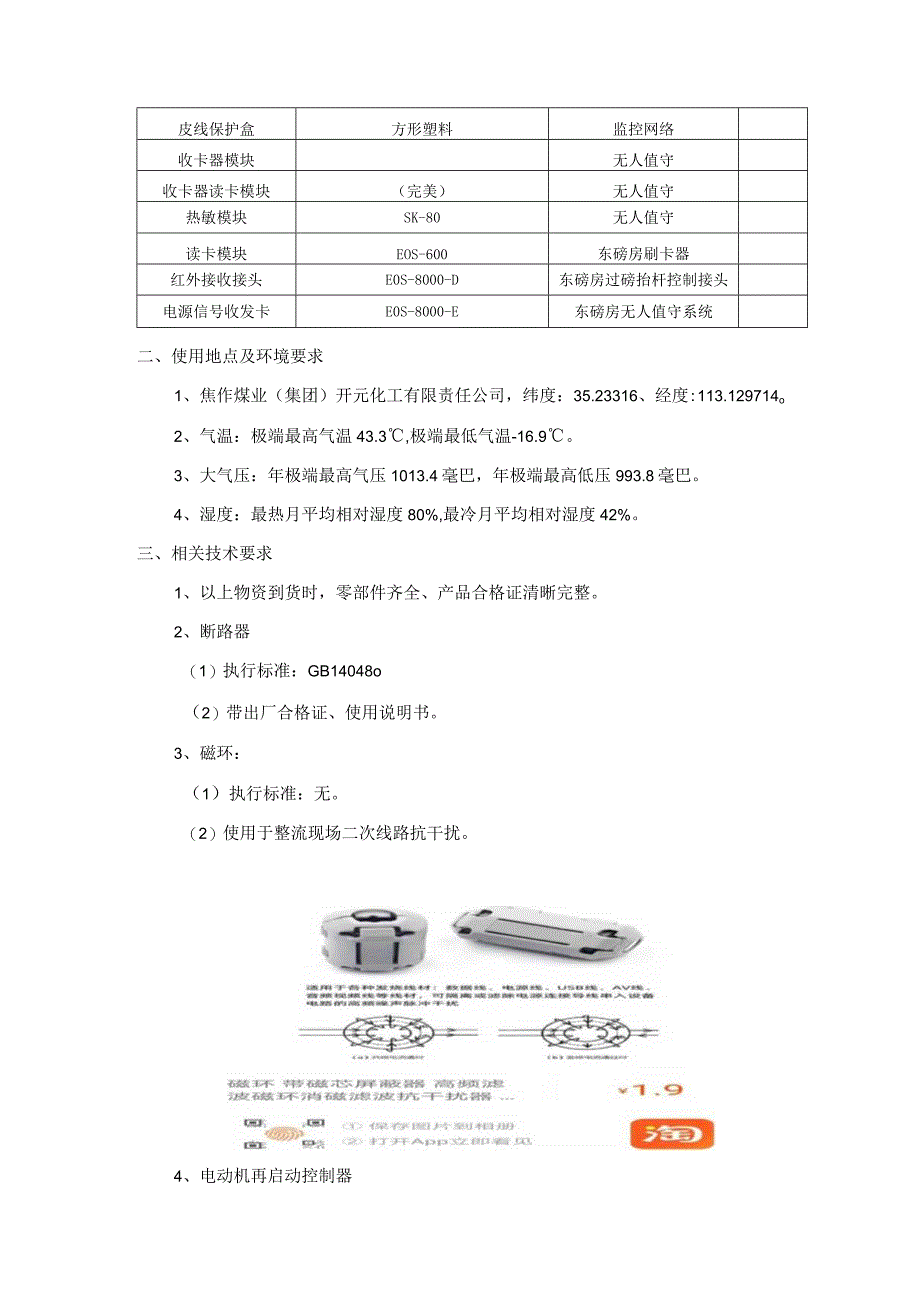

3、网络金属软管SS-XT4PM4PM4-1OOCM-GC*CSHOSE配备专用气源球阀烧碱装置联锁震动阀门气源管更换使用金属软管SS-XT4PM4PM4-150CM-GC*H0SE配备专用气源球阀烧碱装置联锁震动阀门气源管更换使用继电器CZSR8001-2A2BSIS系统继电器更换安装使用方形保险丝管CQMSFF500mA250VSIS系统继电器更换安装使用皮线保护盒方形塑料监控网络收卡器模块无人值守收卡器读卡模块（完美）无人值守热敏模块SK-80无人值守读卡模块EOS-600东磅房刷卡器红外接收接头E0S-8000-D东磅房过磅抬杆控制接头电源信号收发卡E0S-8000-E东磅房无人值守系统二
4、、使用地点及环境要求1、焦作煤业（集团）开元化工有限责任公司，纬度：35.23316、经度:113.129714o2、气温：极端最高气温43.3,极端最低气温-16.9。3、大气压：年极端最高气压1013.4毫巴，年极端最高低压993.8毫巴。4、湿度：最热月平均相对湿度80%,最冷月平均相对湿度42%。三、相关技术要求1、以上物资到货时，零部件齐全、产品合格证清晰完整。2、断路器（1）执行标准：GB14048o（2）带出厂合格证、使用说明书。3、磁环：（1）执行标准：无。（2）使用于整流现场二次线路抗干扰。4、电动机再启动控制器(1)执行标准：无。(2)插拔式、带底座；控制电压：220VAC
5、；失压允许时限TE：1.5S。(3)使用于软启动器控制系统。5、防爆按钮(1)执行标准：GB3836o(2)防爆标识：ExdllCT6;IP65；正白；进线口螺纹(G)346、防爆静电接地检测报警器(1)国家标准或行业标准：符合GB3836-2000标准(2)规格型号：CHY-8/JD6(3)材质：外壳、静电夹为不锈钢(4)介质：无(5)乙方需提供产品合格证，所到产品必须符合正常稳定使用条件，在运输途中出现损坏、丢失材料等，由乙方负责更换、补齐。7、线轮(1)国家标准或行业标准：GT/T19637-2017(2)规格型号：额定电压：220V额定电流：32A多孔型配置(1位16A5孔+3位10A
6、5孔)具有过热保护及漏电保护(盘体上)(3)材质：ABS工程塑料(4)介质：无(5)乙方需提供产品合格证，所到产品必须符合正常稳定使用条件，在运输途中出现损坏、丢失材料等，由乙方负责更换、补齐。8、公母对接端子供货要求：能够满足15-2.5m2线缆接入使用，15A电流使用，到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。附图：9、电缆需严格按照ZR-DJYPVr1*3*2.5三i2型号进行供货，工作电压：300/500V/0.3/0.5KV,绝缘电阻：23000MQ.Km(20),工作温度：70C,到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。10、防水监
7、控箱供货要求：箱体采用ABS工程塑料材质，箱体尺寸为300*230*100MM,到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。11、监控小排插供货要求：插座为9孔，排插配备连接线，到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。12、金属软管需严格按照世伟洛克SS-XT4PM4PM4-100CM-GC*CSHOSE；世伟洛克SS-XT4PM4PM4-150CM-GC*H0SE型号进行供货，两种金属软管长度分别为100CM.150CM,到货每根金属软管都配备一个专用的气源球阀，质保期为金属软管投运后12个月，或到货后18个月，在质保期内出现任何质量问题，供货
8、单位对此产品的质量负有全部责任，需无条件更换制造厂的最新产品。13、继电器供货要求：需严格按照CZSR800L2A2B型号进行供货，到货继电器需具备常闭点2组，常开点2组，供电电压24VDC,可选择单/双通道操作，手动/自动复位，质保期为继电器投运后12个月，或到货后18个月，在质保期内出现任何质量问题，供货单位对此产品的质量负有全部责任，需无条件更换制造厂的最新产品。14、方形保险丝管供货要求：需严格按照MSFCQF500m250V型号进行供货，保险丝形状为方形，到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。附图：15、皮线保护盒供货要求：材质为塑料，到货材料需要具备相应
9、的产合格证书或国家相应的认证，以保证供货质量。附图：16、BNC头供货要求：为免焊接接头，带线，材质为纯铜，配备屏蔽，到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。17、电源线供货要求：电源线尺寸为2*1.0,符合国标要求，线芯材质为无氧铜，200米/盘，到货材料需要具备相应的产合格证书或国家相应的认证,以保证供货质量。18、穿线管供货要求：穿线管材质为塑料GY205-20PVC-UD20,尺寸为壁厚L35,具有阻燃效果，3米每根，到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。19、马达保护器(1)执行标准：无。(2)使用于低压电动机保护、控制、检测功能
10、，提供运行记录、跳闸记录，具备RS485通讯功能。液晶显示、全中文界面。(3)具备电动机启动时间过长、堵转保护、短路保护、过流保护、断相保护、tE时间保护、过热保护、反相序保护、晃电保护、过压保护、欠压保护、接地保护、漏电保护、外部故障延时保护、电流不平衡保护、温度保护功能。(4)分体式，电流20A100A；带配套电流互感器。(5)带出厂合格证、使用说明书。(6)质保期5年。20、旋钮开关(1)执行标准：GB14048o(2)型号：LAY39o要求：三档、自锁，380V10A、双层、两常开两常闭。(3)带出厂合格证、使用说明书。21、电动机接线端子(1)执行标准：无。(2)使用于低压电动机接线
11、盒内，接线用。(3)带出厂合格证。22、蓄电池(1)执行标准：GBT32504o(2)规格型号：6-QW-120a;12V120Ah800Ao(3)适用于柴油发电机。质保期3年。(4)带出厂合格证。23、多用插座(1)执行标准：GB2099o(2)材质:锌铝合金；颜色：砂黑；接口：万能三插*2+HDMI+VGA+USB+3.5音频。输入电压：110-220V50Hz010-16o(3)面板圆角。(4)嵌入式安装、弹起式。(5)带出厂合格证、使用说明书。24、收卡器模块、收卡器读卡模块、热敏模块供货要求：供货设备需满足开元公司无人值守系统使用，收卡器模块、收卡器读卡模块要求为完美品牌，热敏模块型
12、号为SK-80,到货设备需满足开元公司无人值守系统配套使用，如无法使用供货方应无条件进行退货或更换，到货材料需要具备相应的产合格证书或国家相应的认证，以保证供货质量。附图：25、电源信号收发卡需严格按照EOS-8000-E型号进行供货，到货设备需满足开元公司无人值守系统使用，如无法使用供货方应无条件进行退货或更换，供货设备自投运后12个月或到货后18个月，质保期内出现任何非人为质量问题，供货单位对此产品的质量负有全部责任，需无条件更换制造厂同类型的最新产品。26、读卡模块需严格按照EoS-600型号进行供货，到货设备需满足开元公司无人值守系统使用，如无法使用供货方应无条件进行退货或更换，供货设备自投运后12个月或到货后18个月，质保期内出现任何非人为质量问题，供货单位对此产品的质量负有全部责任，需无条件更换制造厂同类型的最新产品。27、红外接收接头需严格按照E0S-8000-D型号进行供货，到货设备需满足开元公司无人值守系统使用，如无法使用供货方应无条件进行退货或更换，供货设备自投运后12个月或到货后18个月，质保期内出现任何非人为质量问题，供货单位对此产品的质量负有全部责任，需无条件更换制造厂同类型的最新产品。三、服务及质保要求供应厂商提供的产品，如出现质量问题，接到通知后48小时派人到现场处理。售出的产品在质保期内，属产品质量问题负责无条件退换。
