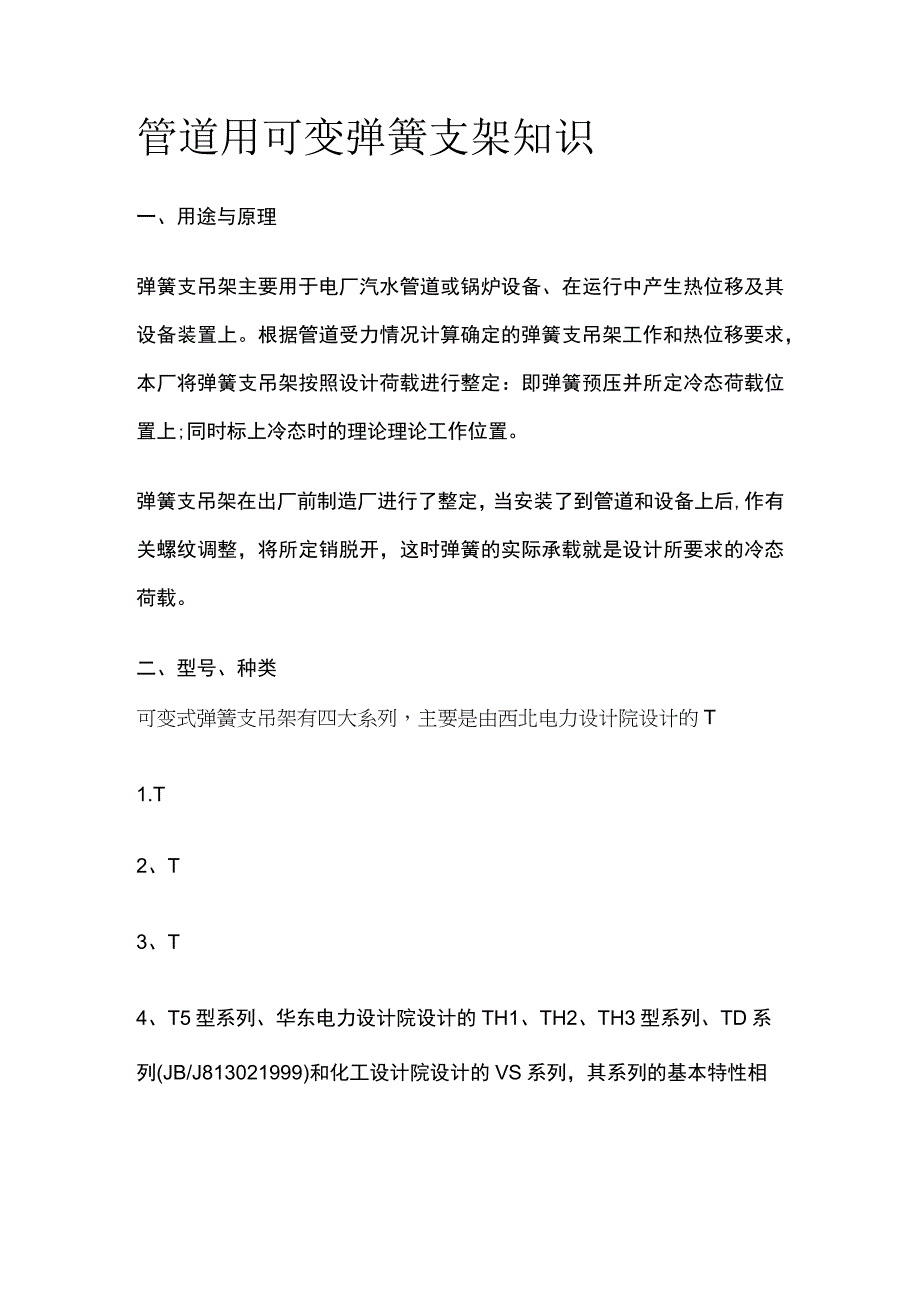

1、管道用可变弹簧支架知识一、用途与原理弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上;同时标上冷态时的理论理论工作位置。弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后,作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载。二、型号、种类可变式弹簧支吊架有四大系列，主要是由西北电力设计院设计的T1.T2、T3、T4、T5型系列、华东电力设计院设计的TH1、TH2、TH3型系列、TD系列(JB/J813021999)

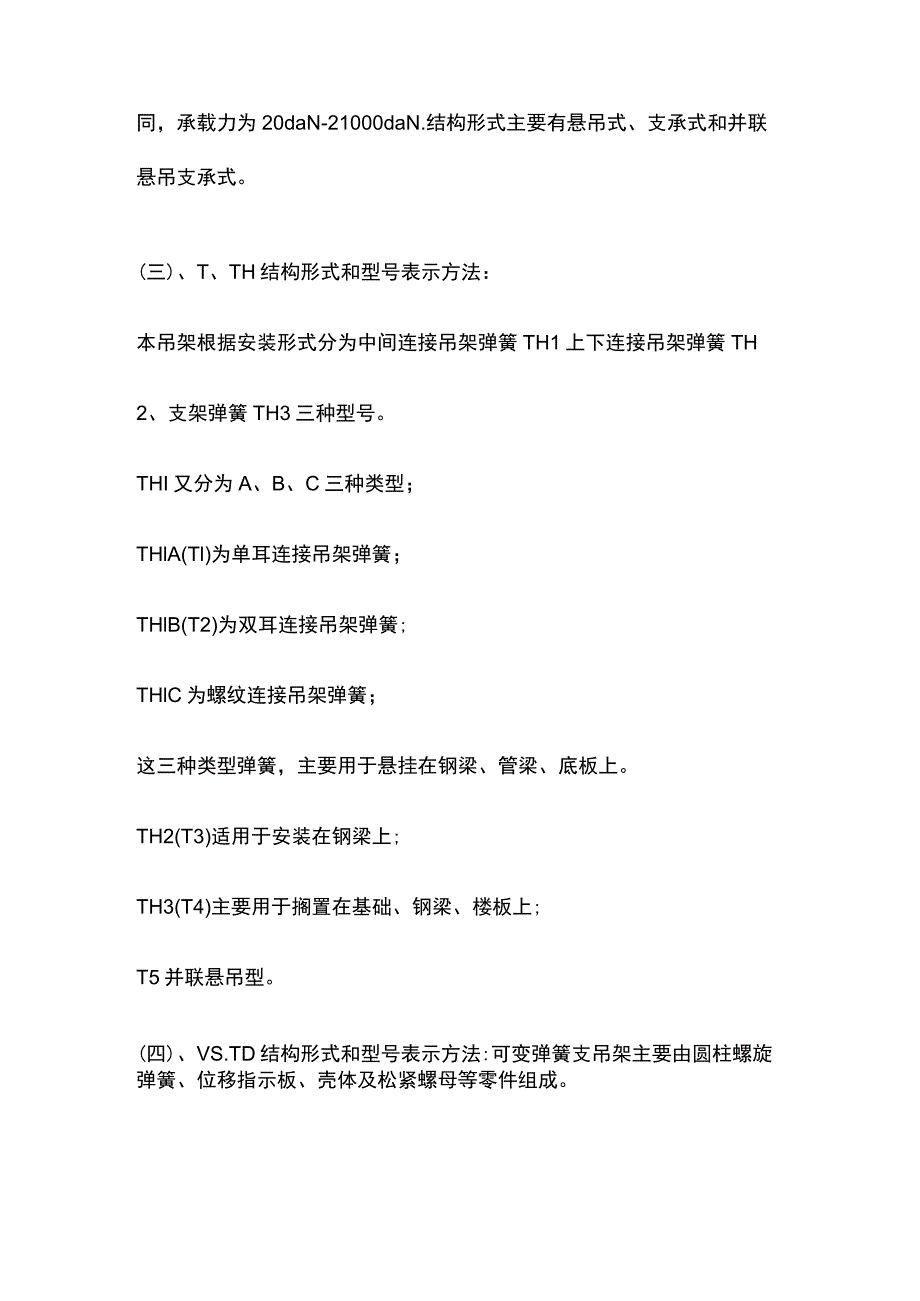

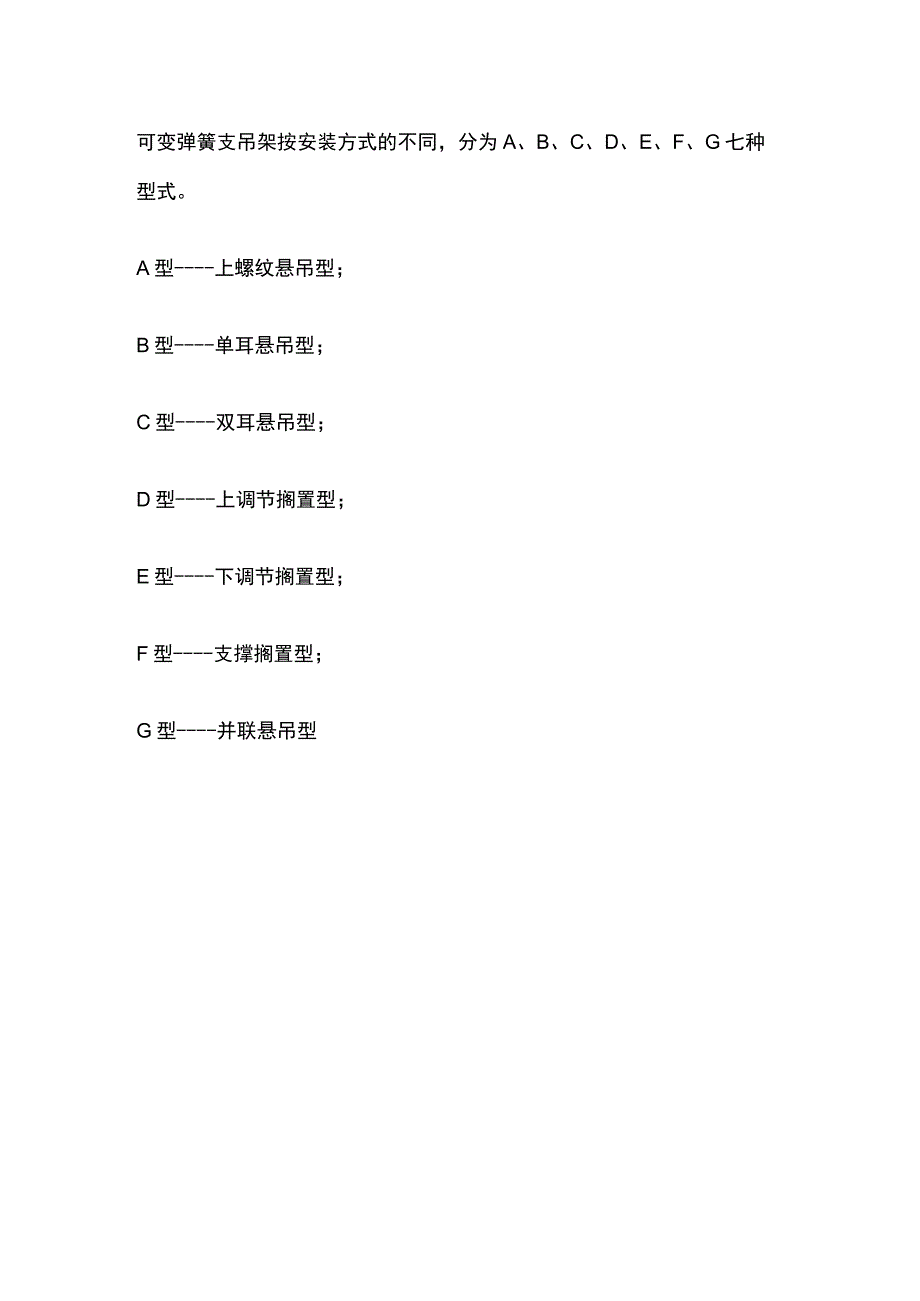

2、和化工设计院设计的VS系列，其系列的基本特性相同，承载力为20daN-21000daN.结构形式主要有悬吊式、支承式和并联悬吊支承式。(三)、T、TH结构形式和型号表示方法：本吊架根据安装形式分为中间连接吊架弹簧TH1上下连接吊架弹簧TH2、支架弹簧TH3三种型号。THI又分为A、B、C三种类型；THlA(Tl)为单耳连接吊架弹簧；THlB(T2)为双耳连接吊架弹簧;THlC为螺纹连接吊架弹簧；这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。TH2(T3)适用于安装在钢梁上;TH3(T4)主要用于搁置在基础、钢梁、楼板上;T5并联悬吊型。(四)、VS.TD结构形式和型号表示方法:可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。A型-上螺纹悬吊型；B型-单耳悬吊型；C型-双耳悬吊型；D型-上调节搁置型；E型-下调节搁置型；F型-支撑搁置型；G型-并联悬吊型
