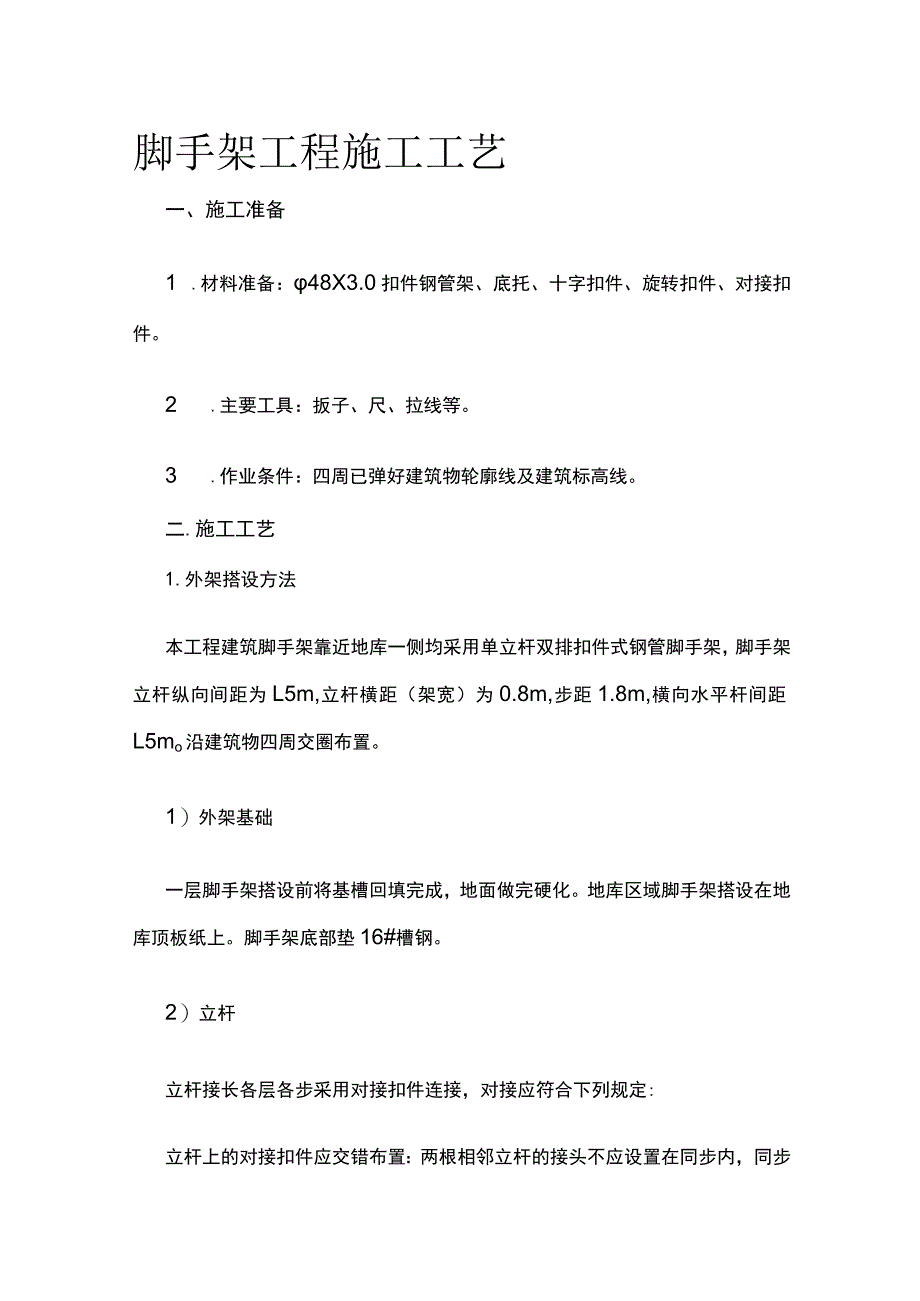

1、脚手架工程施工工艺一、施工准备1 .材料准备：48X3.0扣件钢管架、底托、十字扣件、旋转扣件、对接扣件。2 .主要工具：扳子、尺、拉线等。3 .作业条件：四周已弹好建筑物轮廓线及建筑标高线。二.施工工艺1.外架搭设方法本工程建筑脚手架靠近地库一侧均采用单立杆双排扣件式钢管脚手架，脚手架立杆纵向间距为L5m,立杆横距（架宽）为0.8m,步距1.8m,横向水平杆间距L5mo沿建筑物四周交圈布置。1）外架基础一层脚手架搭设前将基槽回填完成，地面做完硬化。地库区域脚手架搭设在地库顶板纸上。脚手架底部垫16#槽钢。2）立杆立杆接长各层各步采用对接扣件连接，对接应符合下列规定:立杆上的对接扣件应交错布置

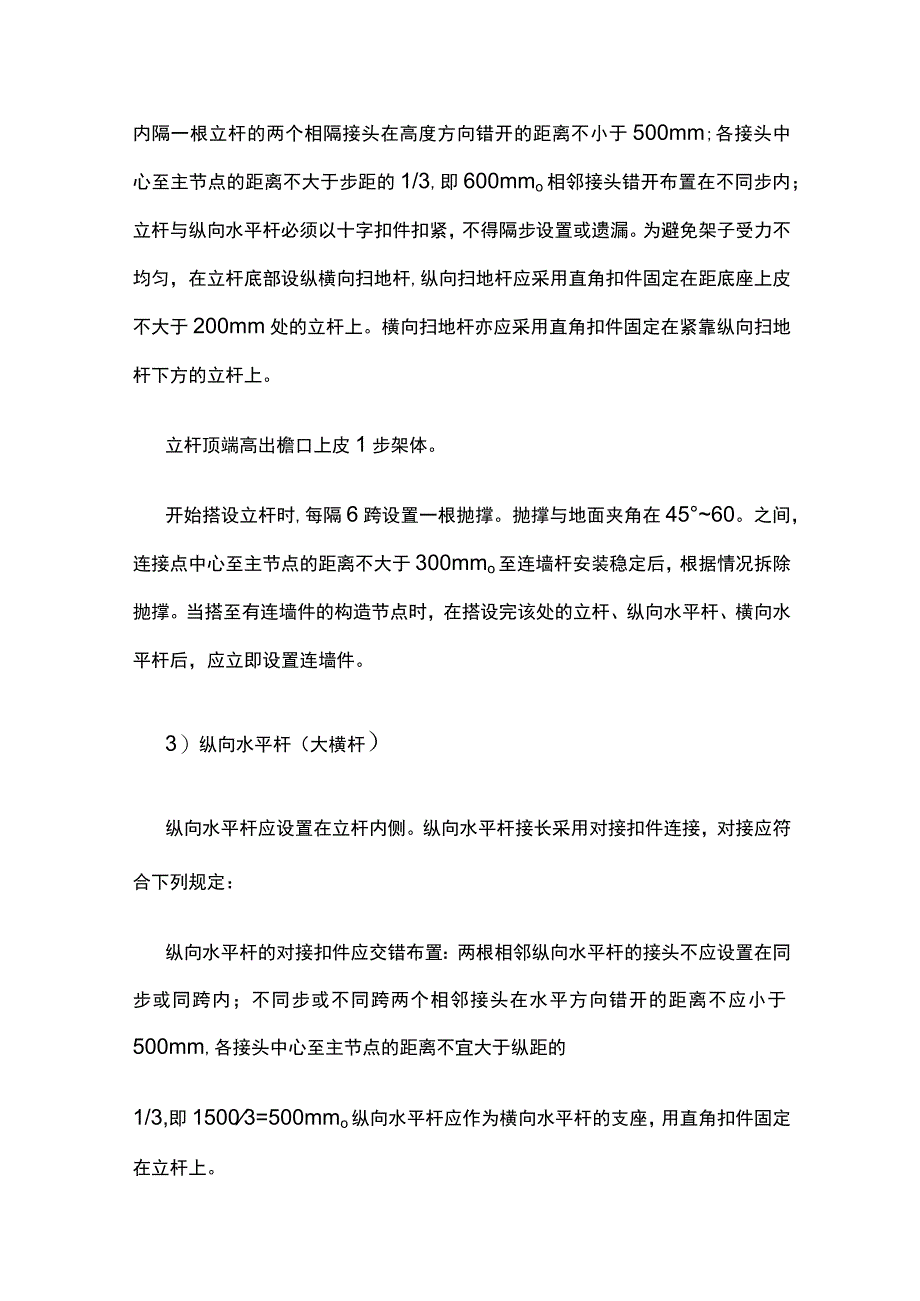

2、：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm;各接头中心至主节点的距离不大于步距的1/3,即600mmo相邻接头错开布置在不同步内；立杆与纵向水平杆必须以十字扣件扣紧，不得隔步设置或遗漏。为避免架子受力不均匀，在立杆底部设纵横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆顶端高出檐口上皮1步架体。开始搭设立杆时,每隔6跨设置一根抛撑。抛撑与地面夹角在4560。之间，连接点中心至主节点的距离不大于300mmo至连墙杆安装稳定后，根据情况拆除抛

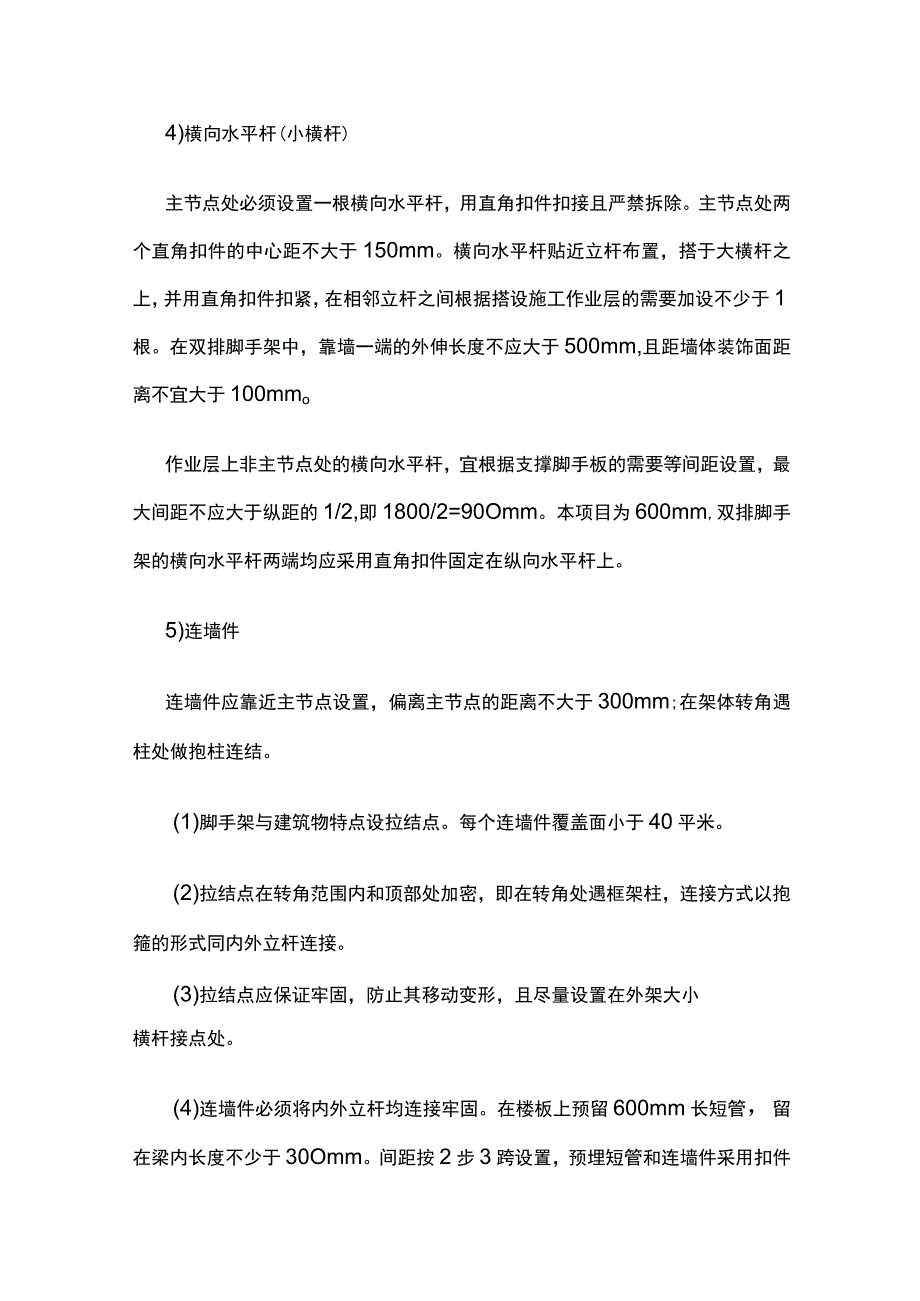

3、撑。当搭至有连墙件的构造节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。3）纵向水平杆（大横杆）纵向水平杆应设置在立杆内侧。纵向水平杆接长采用对接扣件连接，对接应符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至主节点的距离不宜大于纵距的1/3,即15003=500mmo纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。4)横向水平杆(小横杆)主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于150m
4、m。横向水平杆贴近立杆布置，搭于大横杆之上，并用直角扣件扣紧，在相邻立杆之间根据搭设施工作业层的需要加设不少于1根。在双排脚手架中，靠墙一端的外伸长度不应大于500mm,且距墙体装饰面距离不宜大于100mmo作业层上非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2,即1800/2=90Omm。本项目为600mm,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。5)连墙件连墙件应靠近主节点设置，偏离主节点的距离不大于300mm;在架体转角遇柱处做抱柱连结。(1)脚手架与建筑物特点设拉结点。每个连墙件覆盖面小于40平米。(2)拉结点在转角范围内和
5、顶部处加密，即在转角处遇框架柱，连接方式以抱箍的形式同内外立杆连接。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)连墙件必须将内外立杆均连接牢固。在楼板上预留600mm长短管，留在梁内长度不少于30Omm。间距按2步3跨设置，预埋短管和连墙件采用扣件连接。(5)脚手架同框架柱的连接：每层楼板上300mm,梁底300mm处，用钢管做抱箍，伸出连墙件同内外立杆连接。6)剪刀撑脚手架夕M则立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间连续设置。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于Im,应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定
6、在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。7)安全网密目安全网挂于夕M则立杆内侧，作业层下设水平小眼兜网，0.5m宽缝处设置水平兜网。第一层水平兜网设置在水平杆第二步处，然后每四步设一道水平兜网。8)脚手板脚手板采用木脚手板，设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板铺设可采用对接平铺，亦可采用搭接铺设。对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm;脚手板采用搭接铺设时，接头必须支在横向水平杆上，搭接长
7、度大于200mm,其伸出横向水平杆的长度不应小于100mmo整个架体上施工作业层不超过两层，根据外墙拆除、结构加固、砌筑和外墙涂料的施工需要，脚手板考虑三层满铺。脚手板应铺满、铺稳,离开墙面120150mm,脚手板探头应用直径3.2mm的镀锌钢丝固定在支承杆件上;在拐角、斜道平台口处的脚手板应与横向水平杆用钢丝绑牢，防止滑动。9）扣件规格必须与钢管外径一致。在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于15Omm;对接扣件开口应朝上或朝内；脚手架各杆件相交伸出的端头均应大于IoCm,以防杆件滑脱。扣件螺栓扭矩40Nm,且不大于60Nmo
8、扣件质量要求：1 .扣件各部位不允许有裂纹存在。2 .盖板与座的张开距不得小于49mmo3,扣件不允许在主要部位有缩松。4 .扣件表面大于IOmm的砂眼不应超过三处，且累计面积不应大于50mmo5 .扣件表面粘砂面积累计不应大于150mm。6 .错箱不应大于1mm。7 .扣件表面凸或凹的高值或深不应大于1mm。8 .扣件与钢管接触部位不应有氧化皮，其他部位氧化面积累计不应大于150mmo9钢钉应符合GB867的规定，硼接处应牢固，抑接头应大于钟孔直径Imm,且美观，不应有裂纹存在。10.T型螺栓M12,总长为72+0.5mm,螺母对边宽22+0.5mm,厚度14+0.5mmoIL活动部位应能灵
9、活转动，旋转扣件两旋转面间应小于1mm。12 .产品的规格、商标应在醒目处铸出，字迹图案要清晰、完整。13 .扣件表面应进行防锈处理,油漆应均匀美观,不应有堆漆或露铁。三、安全措施1 .把好材料、质量关，避免使用质量不合格的架设工郸口材料。2 .确保脚手架的搭设质量，在搭设中应注意架子基础，地基应平整夯实。不得在未经处理的起伏不平和软硬不一的地面上直接搭设脚手架。3 .严格按设计尺寸搭设，控制好立杆的垂直偏差和横杆的水平偏差，并确保节点连接达到牢固安全的要求拧紧。4 ,搭设过程中要及时设置连墙杆，剪刀撑及横向斜撑，避免脚手架在搭设过程中发生偏斜。5 .每次搭设完毕后，应由安全、技术、工程、材料
10、等有关部门人员进行检查验收，检查合格后方能使用。6 .严格控制使用荷载，确保有较大的安全储备，使用均布荷载不得超过2kNm207 .要有安全可靠的防护措施，作业层外面设置绿色密目安全网，随升随挂，不能拆除，在无防护措施的情况下，严禁垂直交叉作业。8 .严格避免以下违章作业：作业人员攀登架子上下。推车在架子上跑动。脚手架上安装吊装缆绳。任意拆除脚手架部件和连墙杆件。当立杆沉陷或悬空，连接松动；架子倾斜，杆件变形，脚手架上结冰等现象出现时，在问题解决之前应暂时停止使用脚手架，解决后，应检查合格后方可继续使用。9 .六级以上大风、大雨天气，暂停在脚手架上作业，雨后检查架子状态清扫干净后方能上人作业。
11、在搭设脚手架之前、作业层上施加荷载前、脚手架每搭完Io-13m高以及达到设计高度后需对脚手架以及基础进行安全检查，脚手架使用超过一个月后也需要进行检查，定期检查项目：1）杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；2）地基是否积水，底座是否松动，立杆是否悬空；3）扣件是否松动；4）安全防护措施是否符合要求；5）是否超载。10搭设及拆除过程必须有专职架子工去完成，禁止无证上岗，搭设时应系好安全带，把扳手系在腰间，严禁抛掷物料，以防坠物伤人，严格按高空作业要求进行施工。IL加强使用过程中的检查工作，发现问题及时解决。12.拆除脚手架时应：1）必须经项目部技术人员同意后再进行拆除，
12、必须由上而下逐层进行，严禁上下同作业；2 ）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。3 ）当脚手架拆至下部最后一根长杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。13.卸料时应符合下列规定：1）各构配件严禁抛掷至地面；2）运至地面的构配件应按规定及时检查、整修与保养，并按品种、规格随时码堆存放。14.安全管理：1）脚手架搭设人员必须是经过国家现行标准考核合格的专业架子工，上岗人员应定期体检，合格者方可持证上岗。2）搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。3)在脚手架使用期间，严禁拆除下列杆件：(1)主节点处的纵、横向水平杆，纵、横向扫地杆；(2)连墙件4)在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。5)搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内
