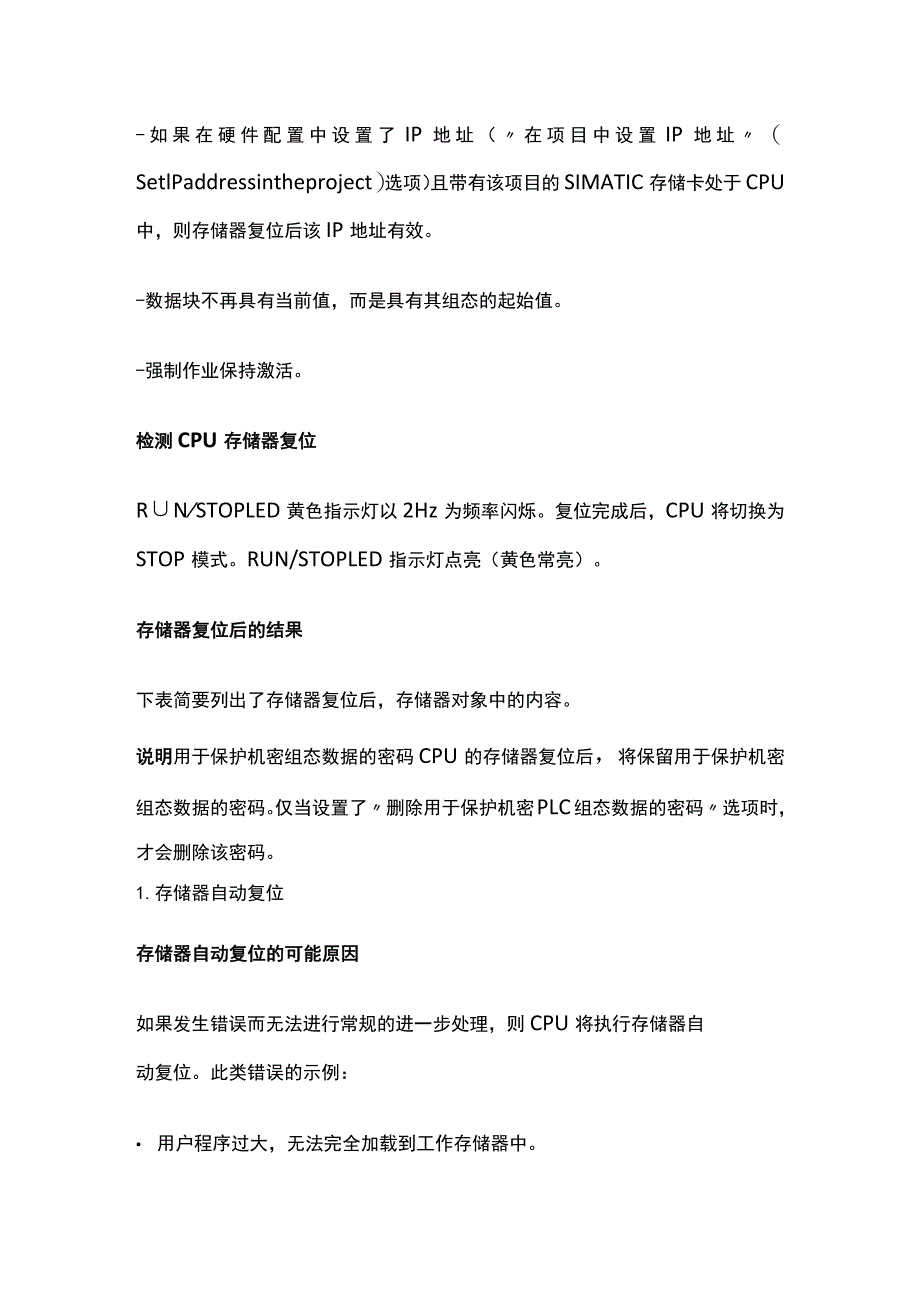

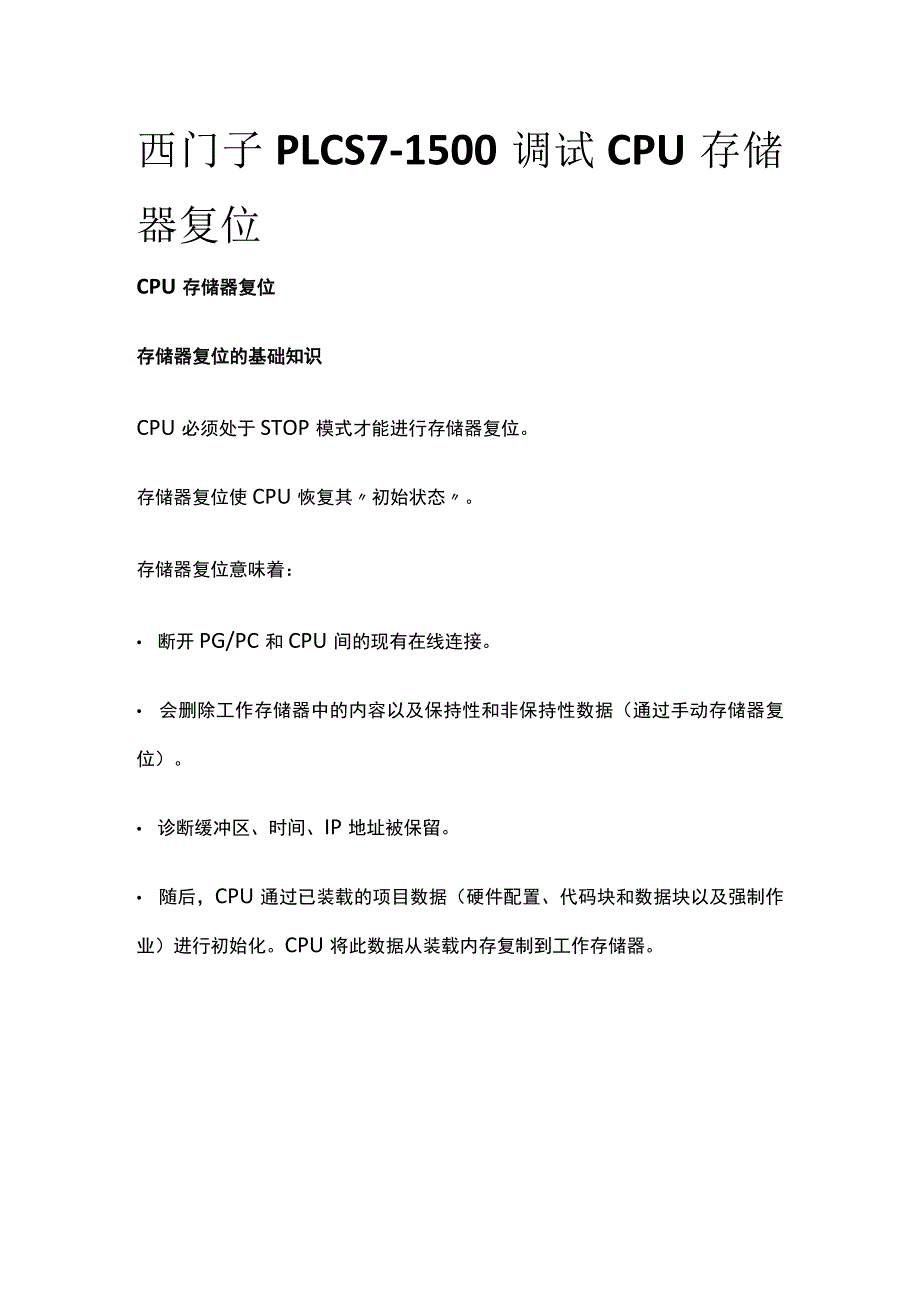

1、西门子PLCS7-1500调试CPU存储器复位CPU存储器复位存储器复位的基础知识CPU必须处于STOP模式才能进行存储器复位。存储器复位使CPU恢复其初始状态。存储器复位意味着： 断开PG/PC和CPU间的现有在线连接。 会删除工作存储器中的内容以及保持性和非保持性数据（通过手动存储器复位）。 诊断缓冲区、时间、IP地址被保留。 随后，CPU通过已装载的项目数据（硬件配置、代码块和数据块以及强制作业）进行初始化。CPU将此数据从装载内存复制到工作存储器。-如果在硬件配置中设置了IP地址（在项目中设置IP地址（SetlPaddressintheproject）选项）且带有该项目的SIMATIC
2、存储卡处于CPU中，则存储器复位后该IP地址有效。-数据块不再具有当前值，而是具有其组态的起始值。-强制作业保持激活。检测CPU存储器复位RNSTOPLED黄色指示灯以2Hz为频率闪烁。复位完成后，CPU将切换为STOP模式。RUN/STOPLED指示灯点亮（黄色常亮）。存储器复位后的结果下表简要列出了存储器复位后，存储器对象中的内容。说明用于保护机密组态数据的密码CPU的存储器复位后，将保留用于保护机密组态数据的密码。仅当设置了删除用于保护机密PLC组态数据的密码选项时，才会删除该密码。1.存储器自动复位存储器自动复位的可能原因如果发生错误而无法进行常规的进一步处理，则CPU将执行存储器自动

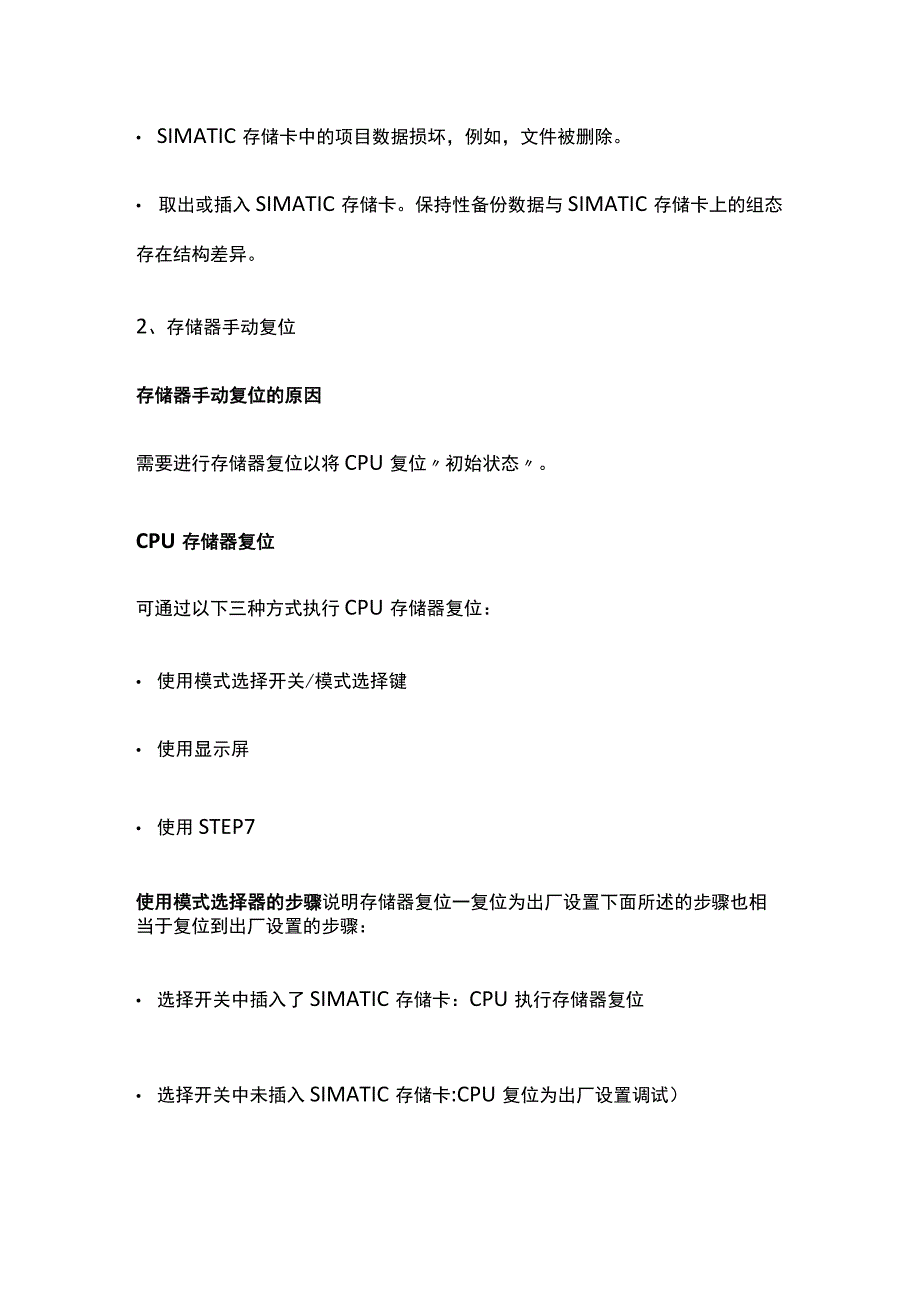

3、复位。此类错误的示例： 用户程序过大，无法完全加载到工作存储器中。 SIMATIC存储卡中的项目数据损坏，例如，文件被删除。 取出或插入SIMATIC存储卡。保持性备份数据与SIMATIC存储卡上的组态存在结构差异。2、存储器手动复位存储器手动复位的原因需要进行存储器复位以将CPU复位初始状态。CPU存储器复位可通过以下三种方式执行CPU存储器复位： 使用模式选择开关/模式选择键 使用显示屏 使用STEP7使用模式选择器的步骤说明存储器复位一复位为出厂设置下面所述的步骤也相当于复位到出厂设置的步骤： 选择开关中插入了SIMATIC存储卡：CPU执行存储器复位 选择开关中未插入SIMATIC存储
4、卡:CPU复位为出厂设置调试）要使用模式选择器执行CPU存储器复位，请按以下步骤操作：1 .将模式选择器设置到STOP位置。结果：RUN/STOPLED指示灯点亮为黄色。2 .将模式选择器设置到MRES位置。将开关保持在此位置，直至RUN/STOPLED指示灯第二次点亮并保持约三秒时间。然后,松开选择开关。3 .在接下来3秒内，将模式选择器切换回MRES位置，然后重新返回到STOP模式。结果：CPU执行存储器复位。使用模式选择键的步骤（标准，F-CPU/紧凑型CPU,订货号6ES751-xxx02-0AB06ES751x-lCK01-OABO）说明存储器复位J复位为出厂设置下面所述的步骤也相当
5、于复位到出厂设置的步骤：已插入SIMATIC存储卡时的按键操作：CPU执行存储器复位未插入SIMATIC存储卡时的按键操作：CPU复位为出厂设置要使用模式选择键执行CPU存储器复位，请按以下步骤操作：1 .按STOP模式选择键。结果:STOPACTIVE和RUN/STOPLED指示灯呈黄色点亮。2 .按下STOP操作模式按钮,直至RUN/STOPLED指示灯第二次点亮并保持在点亮状态（3秒后）。此后，松开按键。3 .在接下来3秒内，再次按STOP模式选择键。结果：CPU执行存储器复位。使用显示屏的步骤要导航至所需的存储器复位(Memoryreset)菜单命令，请按照以下JI质序选择菜单命令并按确定(OK)进行确认。设置一复位M存储器复位(SettingSResetMemoryreset)结果：CPU执行存储器复位。使用STEP7的步骤要通过STEP7执行CPU存储器复位，请按以下步骤操作：1 .打开CPU的在线工具(OnlineTOOlS)任务卡。2 .在XPU控制面板(CPUcontrolpanel)窗格中，单击wMRESm按钮。3 .在确认提示窗口中，单击确定(0K)。结果：CPU设置为STOP模式并执行存储器复位。
