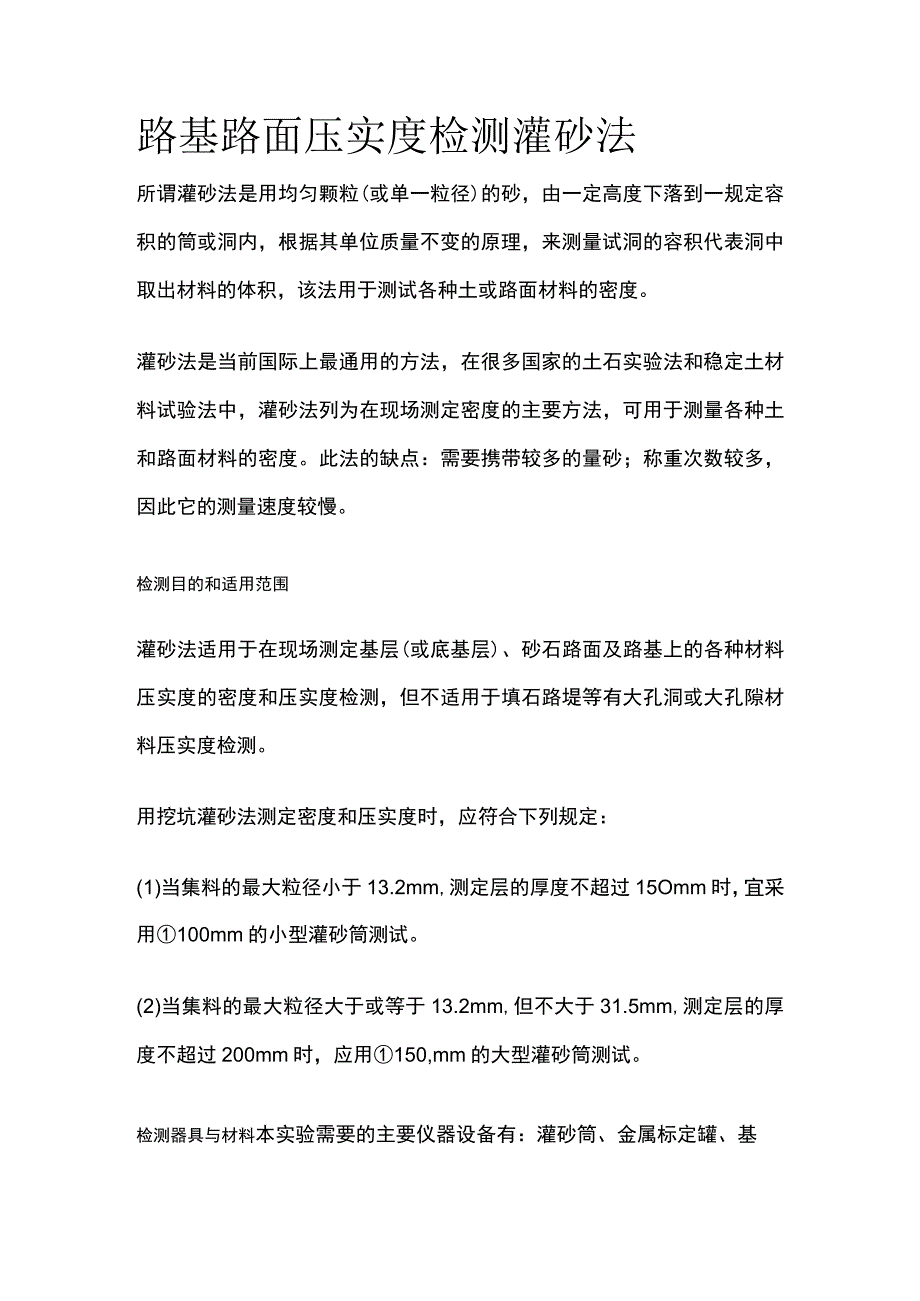

1、路基路面压实度检测灌砂法所谓灌砂法是用均匀颗粒(或单一粒径)的砂，由一定高度下落到一规定容积的筒或洞内，根据其单位质量不变的原理，来测量试洞的容积代表洞中取出材料的体积，该法用于测试各种土或路面材料的密度。灌砂法是当前国际上最通用的方法，在很多国家的土石实验法和稳定土材料试验法中，灌砂法列为在现场测定密度的主要方法，可用于测量各种土和路面材料的密度。此法的缺点：需要携带较多的量砂；称重次数较多，因此它的测量速度较慢。检测目的和适用范围灌砂法适用于在现场测定基层(或底基层)、砂石路面及路基上的各种材料压实度的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料压实度检测。用挖坑灌砂法测定密

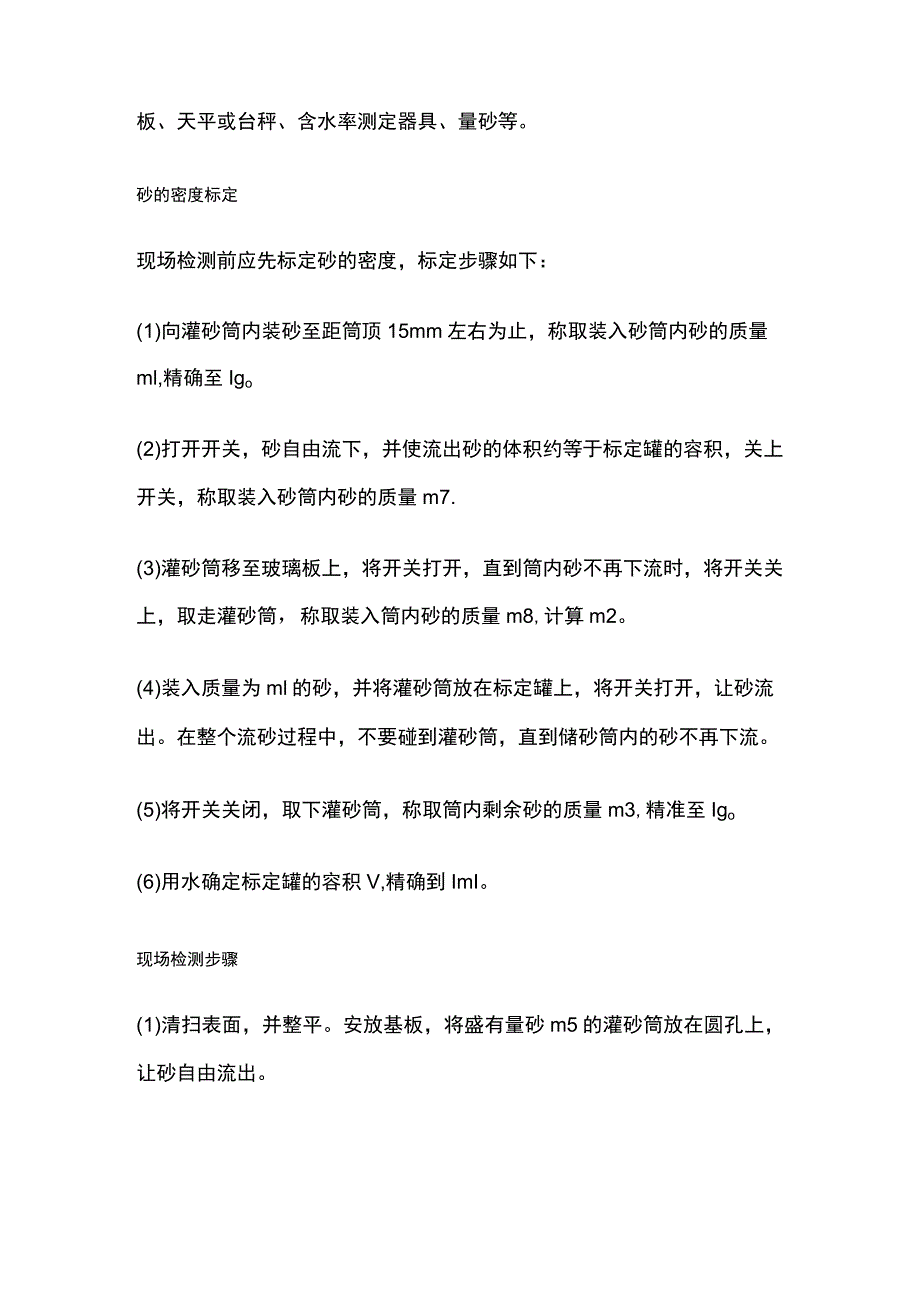

2、度和压实度时，应符合下列规定：(1)当集料的最大粒径小于13.2mm,测定层的厚度不超过15Omm时，宜采用100mm的小型灌砂筒测试。(2)当集料的最大粒径大于或等于13.2mm,但不大于31.5mm,测定层的厚度不超过200mm时，应用150,mm的大型灌砂筒测试。检测器具与材料本实验需要的主要仪器设备有：灌砂筒、金属标定罐、基板、天平或台秤、含水率测定器具、量砂等。砂的密度标定现场检测前应先标定砂的密度，标定步骤如下：(1)向灌砂筒内装砂至距筒顶15mm左右为止，称取装入砂筒内砂的质量ml,精确至Igo(2)打开开关，砂自由流下，并使流出砂的体积约等于标定罐的容积，关上开关，称取装入砂筒

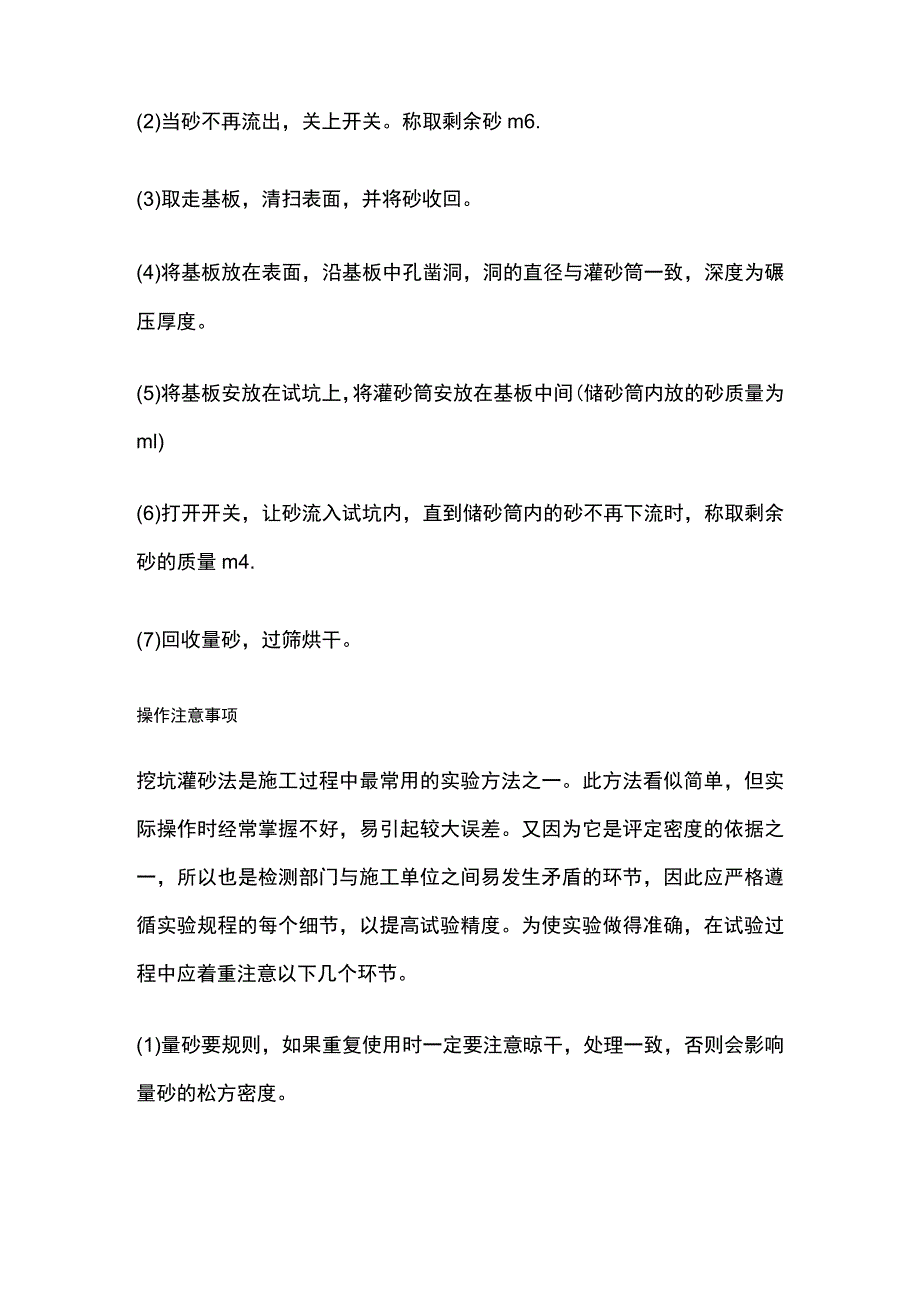

3、内砂的质量m7.(3)灌砂筒移至玻璃板上，将开关打开，直到筒内砂不再下流时，将开关关上，取走灌砂筒，称取装入筒内砂的质量m8,计算m2。(4)装入质量为ml的砂，并将灌砂筒放在标定罐上，将开关打开，让砂流出。在整个流砂过程中，不要碰到灌砂筒，直到储砂筒内的砂不再下流。(5)将开关关闭，取下灌砂筒，称取筒内剩余砂的质量m3,精准至Igo(6)用水确定标定罐的容积V,精确到ImI。现场检测步骤(1)清扫表面，并整平。安放基板，将盛有量砂m5的灌砂筒放在圆孔上，让砂自由流出。(2)当砂不再流出，关上开关。称取剩余砂m6.(3)取走基板，清扫表面，并将砂收回。(4)将基板放在表面，沿基板中孔凿洞，洞的
4、直径与灌砂筒一致，深度为碾压厚度。(5)将基板安放在试坑上，将灌砂筒安放在基板中间(储砂筒内放的砂质量为ml)(6)打开开关，让砂流入试坑内，直到储砂筒内的砂不再下流时，称取剩余砂的质量m4.(7)回收量砂，过筛烘干。操作注意事项挖坑灌砂法是施工过程中最常用的实验方法之一。此方法看似简单，但实际操作时经常掌握不好，易引起较大误差。又因为它是评定密度的依据之一，所以也是检测部门与施工单位之间易发生矛盾的环节，因此应严格遵循实验规程的每个细节，以提高试验精度。为使实验做得准确，在试验过程中应着重注意以下几个环节。(1)量砂要规则，如果重复使用时一定要注意晾干，处理一致，否则会影响量砂的松方密度。(2)每换一次量砂，都必须标定松方密度，漏斗中砂的数量也应该重新标定。因此宜事先准备较多的量砂，切勿到实验时临时找砂，更不能不做实验，仅使用以前的数据。(3)第一次安放基板时，应在基板的四个角做标记，以便第二次安放时找到原来的位置。(4)在挖坑时试坑壁应笔直，避免出现上大下小或上小下大的情形。以免检测密度偏大或偏小。(5)无论是标定还是测试完后，都要检查灌砂筒外壁和锥体之间的三角区是否有啥子漏入，如有要将其单独清出，称其质量，计算密度时要扣除这部分质量。
