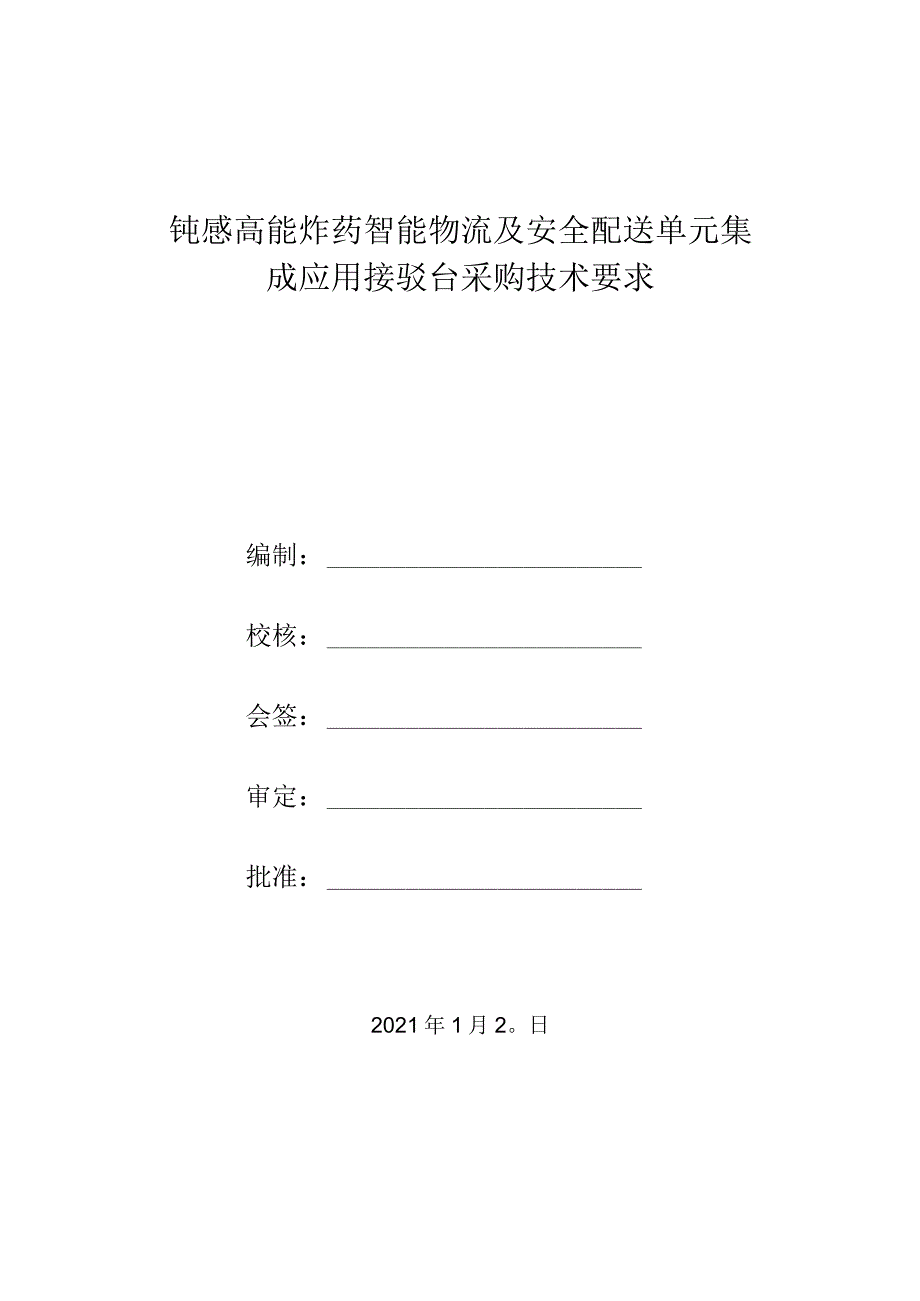

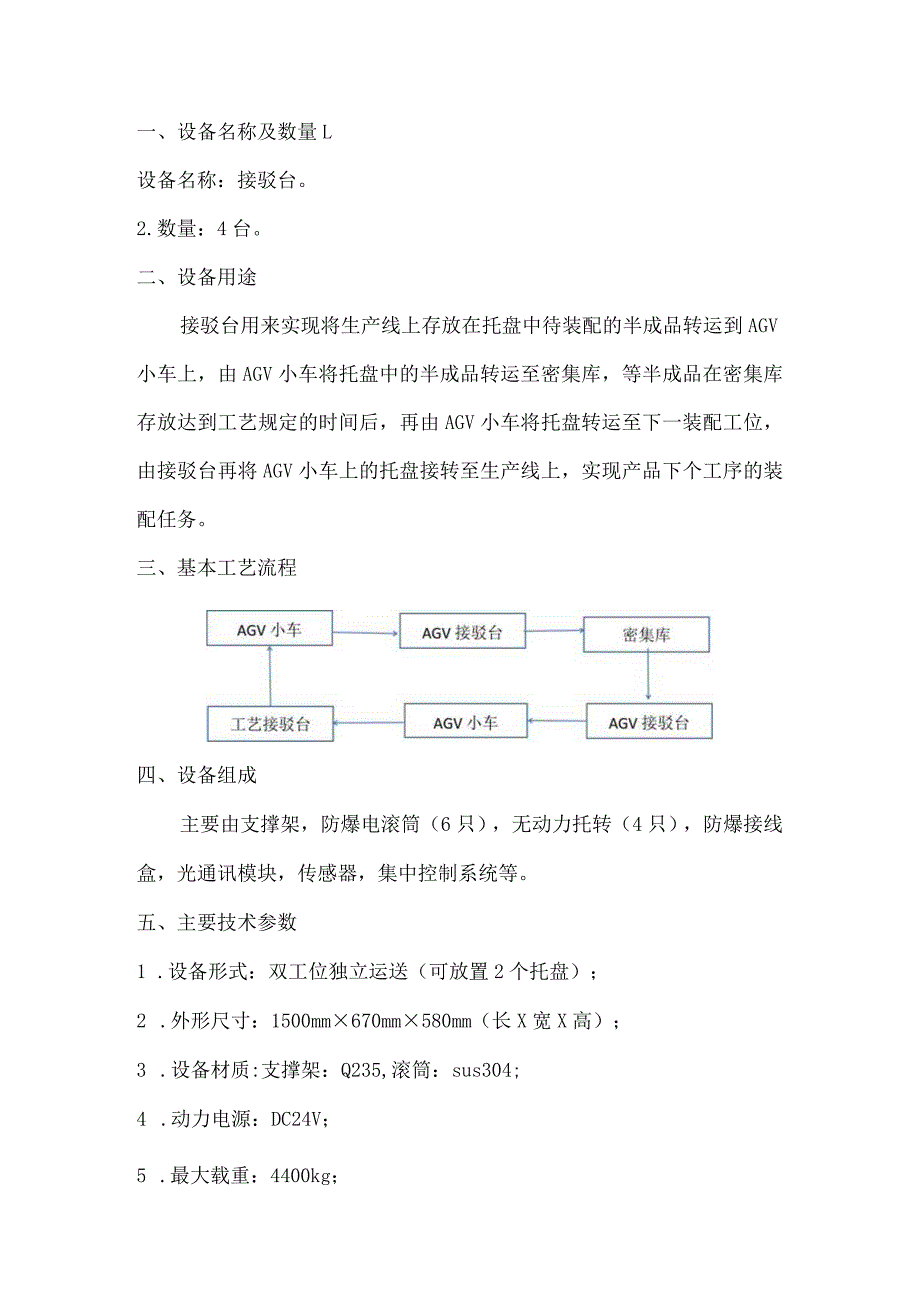

1、钝感高能炸药智能物流及安全配送单元集成应用接驳台采购技术要求编制：校核：会签：审定：批准：2021年1月2。日一、设备名称及数量L设备名称：接驳台。2.数量：4台。二、设备用途接驳台用来实现将生产线上存放在托盘中待装配的半成品转运到AGV小车上，由AGV小车将托盘中的半成品转运至密集库，等半成品在密集库存放达到工艺规定的时间后，再由AGV小车将托盘转运至下一装配工位，由接驳台再将AGV小车上的托盘接转至生产线上，实现产品下个工序的装配任务。三、基本工艺流程四、设备组成主要由支撑架，防爆电滚筒（6只），无动力托转（4只），防爆接线盒，光通讯模块，传感器，集中控制系统等。五、主要技术参数1 .设备

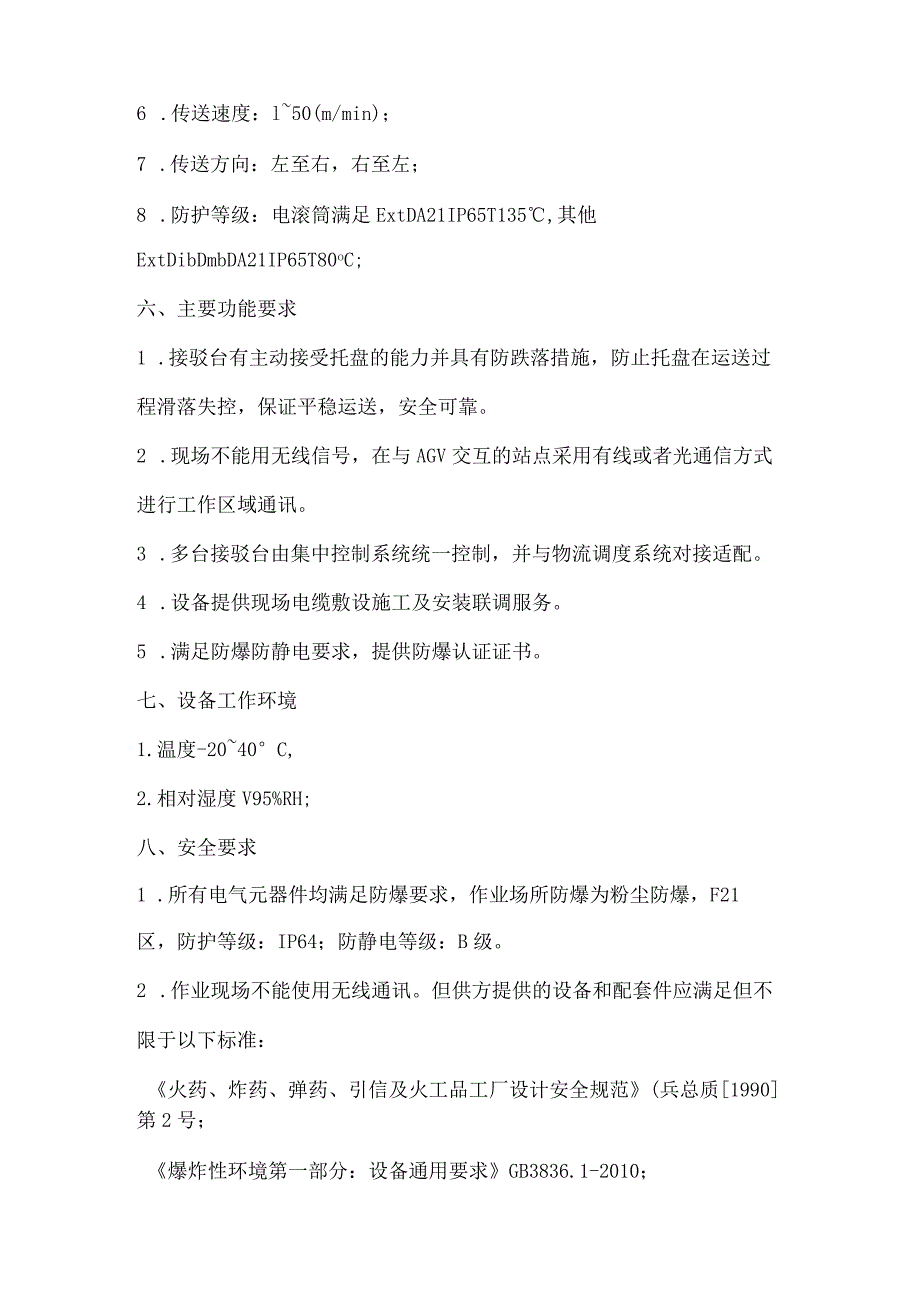

2、形式：双工位独立运送（可放置2个托盘）；2 .外形尺寸：1500mm670mm580mm（长X宽X高）；3 .设备材质:支撑架：Q235,滚筒：sus304;4 .动力电源：DC24V；5 .最大载重：4400kg；6 .传送速度：l50(m/min)；7 .传送方向：左至右，右至左；8 .防护等级：电滚筒满足ExtDA21IP65T135,其他ExtDibDmbDA21IP65T80oC;六、主要功能要求1 .接驳台有主动接受托盘的能力并具有防跌落措施，防止托盘在运送过程滑落失控，保证平稳运送，安全可靠。2 .现场不能用无线信号，在与AGV交互的站点采用有线或者光通信方式进行工作区域通讯。3
3、 .多台接驳台由集中控制系统统一控制，并与物流调度系统对接适配。4 .设备提供现场电缆敷设施工及安装联调服务。5 .满足防爆防静电要求，提供防爆认证证书。七、设备工作环境1.温度-2040C,2.相对湿度V95%RH;八、安全要求1 .所有电气元器件均满足防爆要求，作业场所防爆为粉尘防爆，F21区，防护等级：IP64；防静电等级：B级。2 .作业现场不能使用无线通讯。但供方提供的设备和配套件应满足但不限于以下标准：火药、炸药、弹药、引信及火工品工厂设计安全规范(兵总质1990第2号；爆炸性环境第一部分：设备通用要求GB3836.1-2010；爆炸性环境第二部分：由隔爆外壳“d”保护的设备GB3
4、836.2-2010；爆炸性环境第四部分：由本质安全型“i”保护的设备GB3836.4-2010；电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257-2014；视频安防监控系统工程设计规范GB50395-2007；火炸药危险环境用电气设备及安装GB50395-2007；兵器行业机械工厂安全安全评价WJ2496-2005；爆炸性环境用工业车辆防爆技术通则GB19854-2005；设备在易燃易爆场所的接地电阻应W4Q。3.设备涉及与炸药接触的所有部件，管道和阀门等都必须为铜质、铝合金或为不锈钢材质。4 .各活动部件需采用防护罩或其它可靠的防护措施进行保护，避免炸药粉尘进入各活动
5、部位产生摩擦而引发安全事故。5 .与炸药或其粉尘接触的管道应采用法兰连接或其它可靠的快拆快连方式，方便管道的拆卸清洗，连接处用铜编线进行跨接。九、技术文件要求1.提供两套设备使用说明书（包括技术规格书、合格证）、主要配置件说明书、操作维修手册（含部件装配维修图册）、编程手册、电气原理图、电气接线图、气动和液压系统图、PLC程序备份软盘、设备平面布置及基础图等技术资料。外购设备或仪器仪表应提供原厂随机附带的合格证及维护使用说明书。2 .提供全套机械图纸及电气竣工图纸各两套。3 .提供设备主要标准配置明细表。4 .提供设备外购零部件、主要配置件及备品备件清单，清单中应包括零部件名称、型号、规格、精
6、度、数量、制造厂商（进口件需附相关证明）。5 .除标记外，其余参数和要求可根据后续具体情况做适当调整。十、安装调试及验收1 .提供两套设备使用说明书（包括技术规格书、合格证）、主要配置件说明书、操作维修手册（含部件装配维修图册）、编程手册、电气原理图、电气接线图、气动和液压系统图、PLC程序备份软盘、设备平面布置及基础图等技术资料。外购设备或仪器仪表应提供原厂随机附带的合格证及维护使用说明书。2 .提供全套机械图纸及电气竣工图纸各两套。3 .提供设备主要标准配置明细表。4 .提供设备外购零部件、主要配置件及备品备件清单，清单中应包括零部件名称、型号、规格、精度、数量、制造厂商（进口件需附相关证
7、明）。5 .除标记外，其余参数和要求可根据后续具体情况做适当调整。十一、技术培训及售后服务1 .提供两套设备使用说明书（包括技术规格书、合格证）、主要配置件说明书、操作维修手册（含部件装配维修图册）、编程手册、电气原理图、电气接线图、气动和液压系统图、PLC程序备份软盘、设备平面布置及基础图等技术资料。外购设备或仪器仪表应提供原厂随机附带的合格证及维护使用说明书。2 .提供全套机械图纸及电气竣工图纸各两套。3 .提供设备主要标准配置明细表。4 .提供设备外购零部件、主要配置件及备品备件清单，清单中应包括零部件名称、型号、规格、精度、数量、制造厂商（进口件需附相关证明）。5 .除标记外，其余参数和要求可根据后续具体情况做适当调整。十二、包装及运输1 .包装箱应用坚固材料制成，适用长途运输，防潮、防锈、防震、防粗暴装卸，适于陆运和吊装。2 .包装箱应注明起吊重心位置和吊装部位。3 .运输方式：汽车陆运，由卖方负责，运费（含保险）应单独报价且计入总价之内。十三、交货地点及交货期交货地点：山西江阳化工有限公司交货期：合同生效后40天
