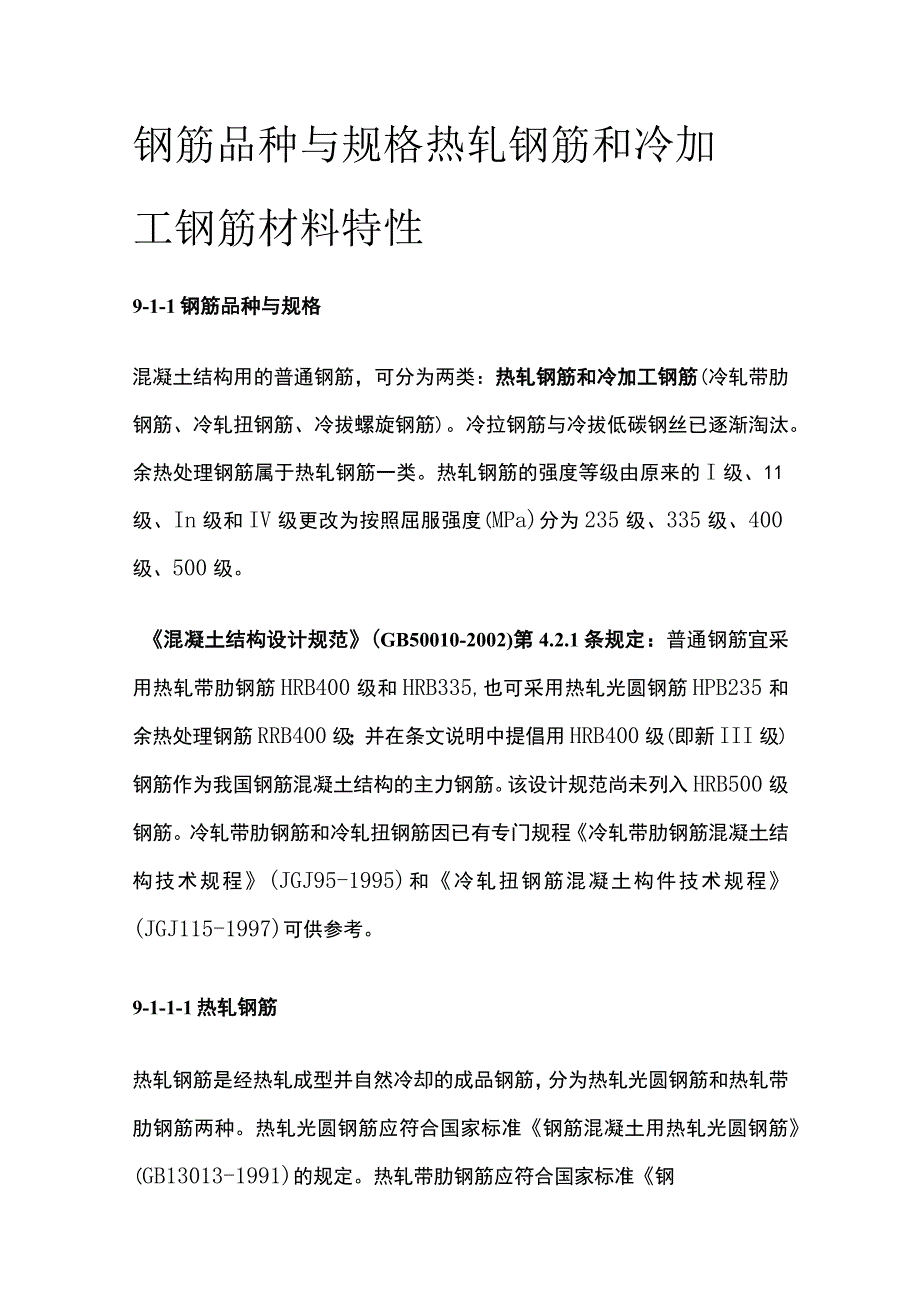

1、钢筋品种与规格热轧钢筋和冷加工钢筋材料特性9-1-1钢筋品种与规格混凝土结构用的普通钢筋，可分为两类：热轧钢筋和冷加工钢筋(冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋)。冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。余热处理钢筋属于热轧钢筋一类。热轧钢筋的强度等级由原来的I级、11级、In级和IV级更改为按照屈服强度(MPa)分为235级、335级、400级、500级。混凝土结构设计规范(GB50010-2002)第4.2.1条规定：普通钢筋宜采用热轧带肋钢筋HRB400级和HRB335,也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级；并在条文说明中提倡用HRB400级(即新III级)钢筋作为我

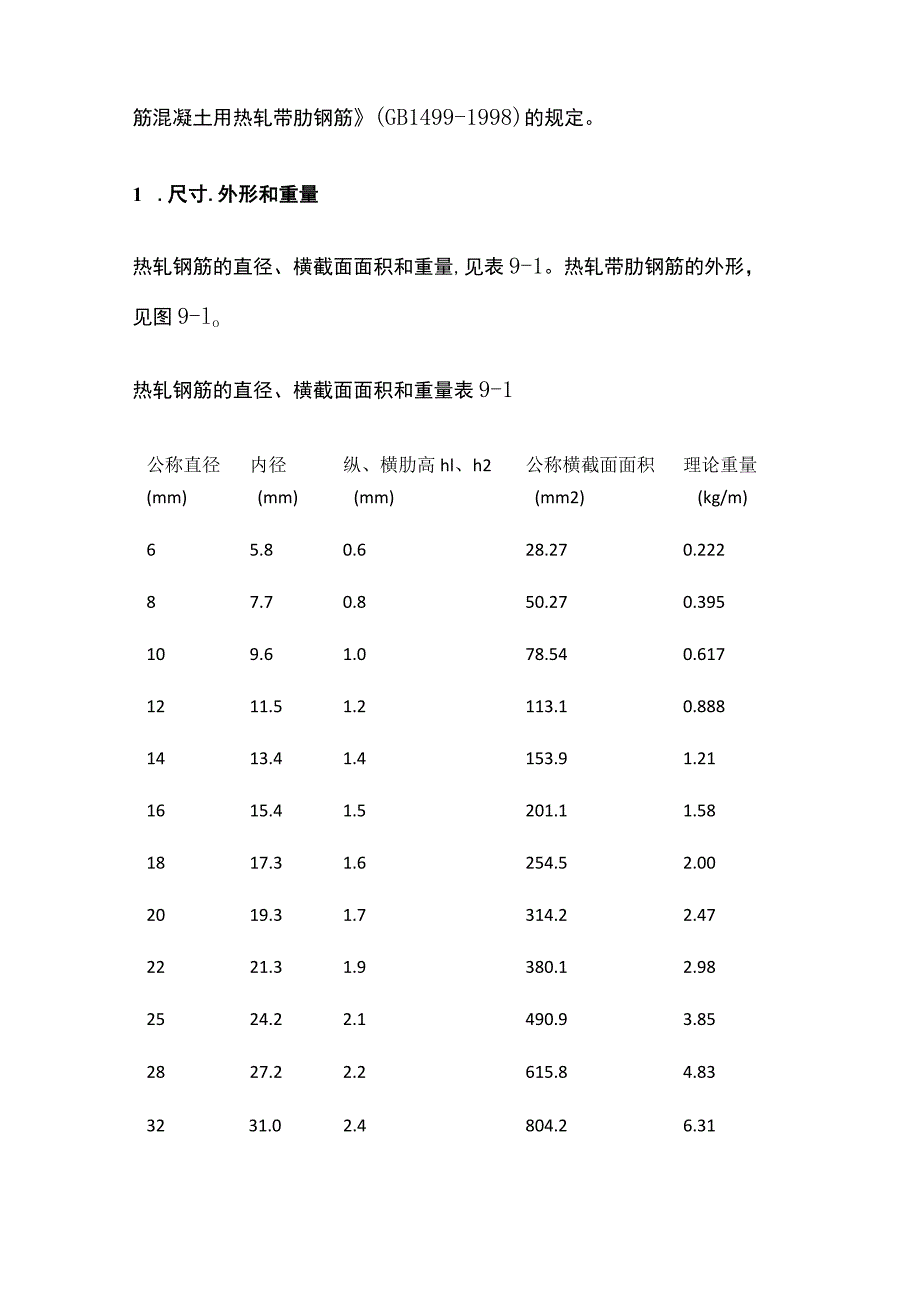

2、国钢筋混凝土结构的主力钢筋。该设计规范尚未列入HRB500级钢筋。冷轧带肋钢筋和冷轧扭钢筋因已有专门规程冷轧带肋钢筋混凝土结构技术规程(JGJ95-1995)和冷轧扭钢筋混凝土构件技术规程(JGJ115-1997)可供参考。9-1-1-1热轧钢筋热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋和热轧带肋钢筋两种。热轧光圆钢筋应符合国家标准钢筋混凝土用热轧光圆钢筋(GB13013-1991)的规定。热轧带肋钢筋应符合国家标准钢筋混凝土用热轧带肋钢筋(GB1499-1998)的规定。1 .尺寸.外形和重量热轧钢筋的直径、横截面面积和重量,见表9-1。热轧带肋钢筋的外形，见图9-lo热轧钢

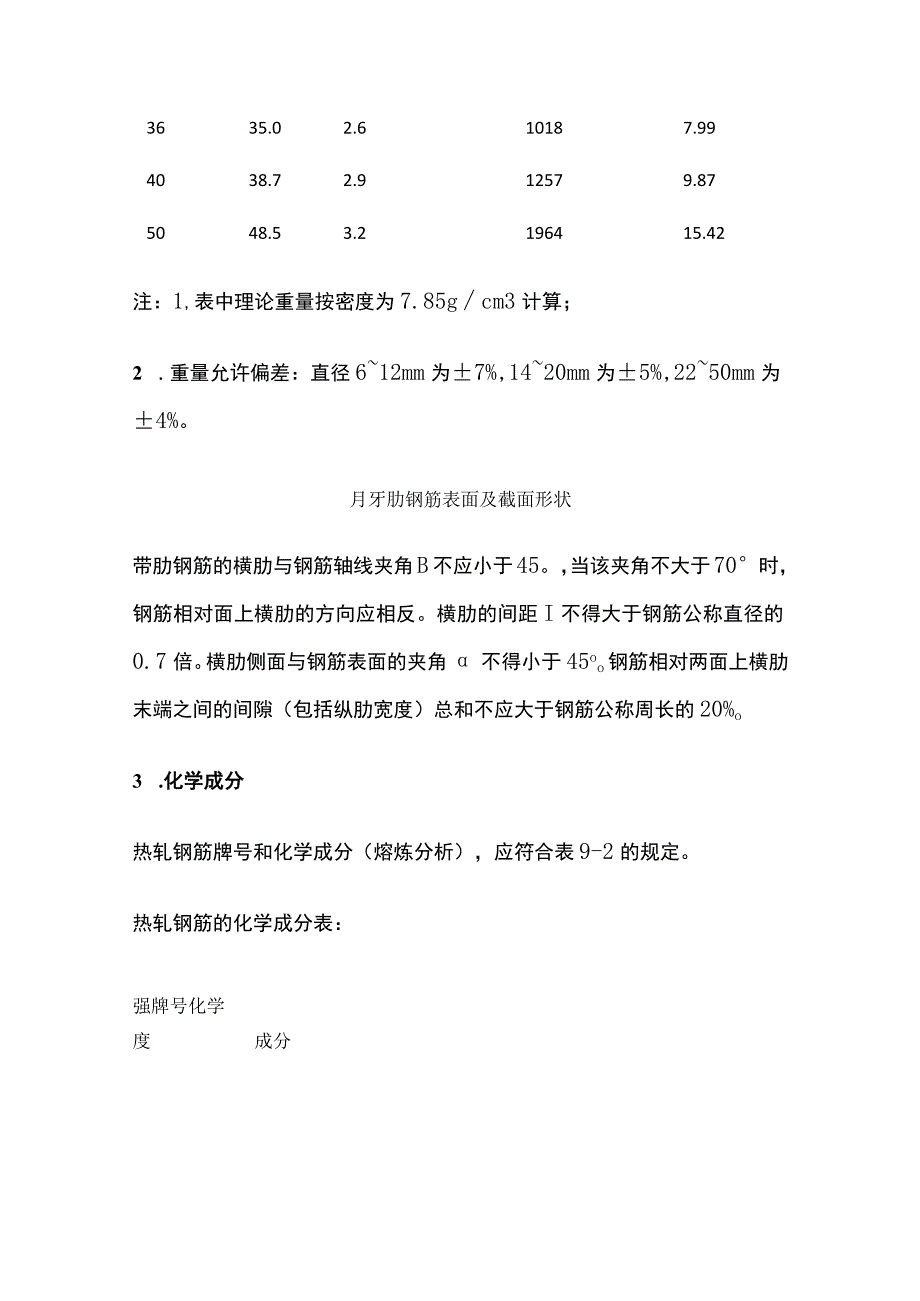

3、筋的直径、横截面面积和重量表9-1公称直径(mm)内径(mm)纵、横肋高hl、h2(mm)公称横截面面积(mm2)理论重量(kg/m)65.80.628.270.22287.70.850.270.395109.61.078.540.6171211.51.2113.10.8881413.41.4153.91.211615.41.5201.11.581817.31.6254.52.002019.31.7314.22.472221.31.9380.12.982524.22.1490.93.852827.22.2615.84.833231.02.4804.26.313635.02.610187.994
4、038.72.912579.875048.53.2196415.42注：1,表中理论重量按密度为7.85gcm3计算；2 .重量允许偏差：直径612mm为7%,1420mm为5%,2250mm为4%。月牙肋钢筋表面及截面形状带肋钢筋的横肋与钢筋轴线夹角B不应小于45。，当该夹角不大于70时，钢筋相对面上横肋的方向应相反。横肋的间距I不得大于钢筋公称直径的0.7倍。横肋侧面与钢筋表面的夹角不得小于45oo钢筋相对两面上横肋末端之间的间隙（包括纵肋宽度）总和不应大于钢筋公称周长的20%o3 .化学成分热轧钢筋牌号和化学成分（熔炼分析），应符合表9-2的规定。热轧钢筋的化学成分表：强牌号化学度成分等
5、级代号(%)CSiMnVNbTiPS不大于HQ2350.14-0.120.30-0.00.0P0.220.300.654550B235H20Mn0.170.401.20-0.00.0RSi0.250.801.604545B335H20Mn0.170.20L200.04-0.00.0RSiV0.250.801.600.124545B40020Mn0.17-0.201.20-0.02-0.00.0SiNb0.250.801.600.04454520Mn0.170.171.20-0.020.00.0Ti0.250.371.600.054545热轧钢筋的力学性能，应符合下表的规定：根据需方要求，可供应
6、满足下列条件的钢筋：(1)钢筋实测抗拉强度与实测屈服点之比不小于1.25;(2)钢筋实测屈服点与表9-3规定的最小屈服点之比不大于1.30。根据需方要求，钢筋可进行反向弯曲性能试验。其试验方法详见9-1-2-3节钢筋冷弯性能。9-1-1-2余热处理钢筋余热处理钢筋是经热轧后立即穿水，进行表面控制冷却，然后利用芯部余热自身完成回火处理所得的成品钢筋。余热处理钢筋应符合钢筋混凝土用余热处理钢筋(GB13014-1991)的规定。余热处理钢筋的表面形状同热轧带肋钢筋；其化学成分与20MnSi钢筋相同，力学性能见表：9-1-1-3冷轧带肋钢筋冷轧带肋钢筋是热轧圆盘条经冷轧或冷拔减径后在其表面冷轧成三面
7、或二面有肋的钢筋。冷轧带肋钢筋应符合国家标准冷轧带肋钢筋(GB13788-1992)的规定。冷轧带肋钢筋的强度，可分为三种等级：550级、650级及800级(MPa)。其中，550级钢筋宜用于钢筋混凝土结构构件中的受力钢筋、架立筋、箍筋及构造钢筋；650级和800级钢筋宜用于中小型预应力混凝土构件中的受力主筋。1 .尺寸.外形和重量。冷轧带肋钢筋的外形见图9-2。肋呈月牙型，三面肋沿钢筋横截面周围上均匀分布，其中有一面必须与另两面反向。肋中心线和钢筋轴线夹角为40o-60oo肋两侧面和钢筋表面斜角a不得小于45。肋间隙的总和应不大于公称周长的20%o冷轧带肋钢筋的尺寸、重量及允许偏差见表：冷轧
8、带肋钢筋的直径、横截面面积和重量表9-5公称直径d(mm)公称横截面积(mm2)理论重量kg/m（4）12.60.099519.60.154628.30.222738.50.302850.30.395963.60.4991078.50.61712113.10.888注：重量允许偏差4%。2 .化学成分冷轧带肋钢筋牌号与化学成分（熔炼分析），应符合表9-6的规定。3 .力学性能冷轧带肋钢筋的力学性能，应符合表9-7的规定。钢筋的强屈比。bQ0.2应不小于1.05o当进行冷弯试验时，弯曲部位表面不得产生裂纹。9-1-1-4冷轧扭钢筋冷轧扭钢筋是用低碳钢钢筋（含碳量低于0.25%）经冷轧扭工艺制成,
9、其表面呈连续螺旋形（图9-3）。这种钢筋具有较高的强度，而且有足够的塑性,与混凝土粘结性能优异，代替HPB235级钢筋可节约钢材约30%o一般用于预制钢筋混凝土圆孔板、叠合板中的预制薄板，以及现浇钢筋混凝土楼板等。图9-3冷轧扭钢筋冷轧扭钢筋应符合行业标准（冷轧扭钢筋）（JG3046-1998）的规定。其规格与力学性能分别见表9-8与表9-90冷轧扭钢筋规格表9-8类型标志直径d(mm)公称截面面积A(mm2)轧扁厚度t(mm)不小于节距Il(mm)不大于公称重量G(kg/m)I型矩形6.529.53.7750.2328.045.34.2950.35610.068.35.31100.53612
10、.098.36.21500.73314.0132.78.01701.042Il型菱形12.097.88.01450.768注：实际重量和公称重量的负偏差不应大于5%o冷轧扭铜筋力学性能表9-9标志直径d(mm)抗拉强度b(MPa)伸长率610(%)冷弯符号不小于弯曲角度弯心直径6.514.05804.51803dt注：冷弯试验时，受弯部位表面不得产生裂纹。9-1-1-5冷拔螺旋钢筋冷拔螺旋钢筋是热轧圆盘条经冷拔后在表面形成连续螺旋槽的钢筋。山东省地方标准冷拔螺旋钢筋混凝土中小型受弯构件设计与施工暂行规定(DBJ14-BG3-96),可供参考。冷拔螺旋钢筋的外形见图9-4o其规格与力学性能分别见表9-10与表9-llo冷拔螺旋钢筋生产，可利用原有的冷拔设备，只需增加一个专用螺旋装置与陶瓷模具。该钢筋真有强度适中、握裹力强、塑性好、成本低等优点，可用于钢筋混凝土构件中的受力钢筋，以节约钢材；用于预应力空心板可提高延性，改善构件使用性能。
