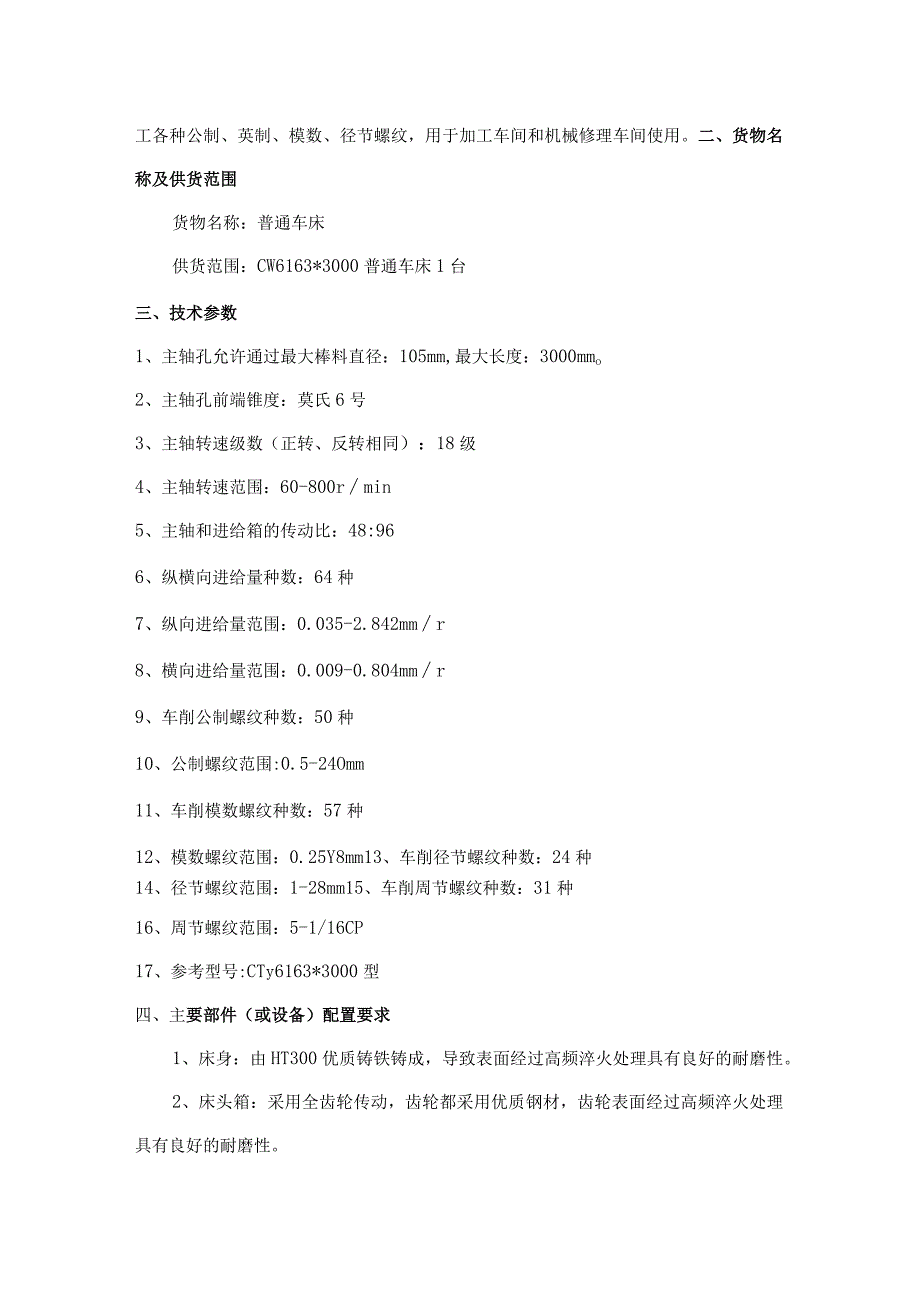

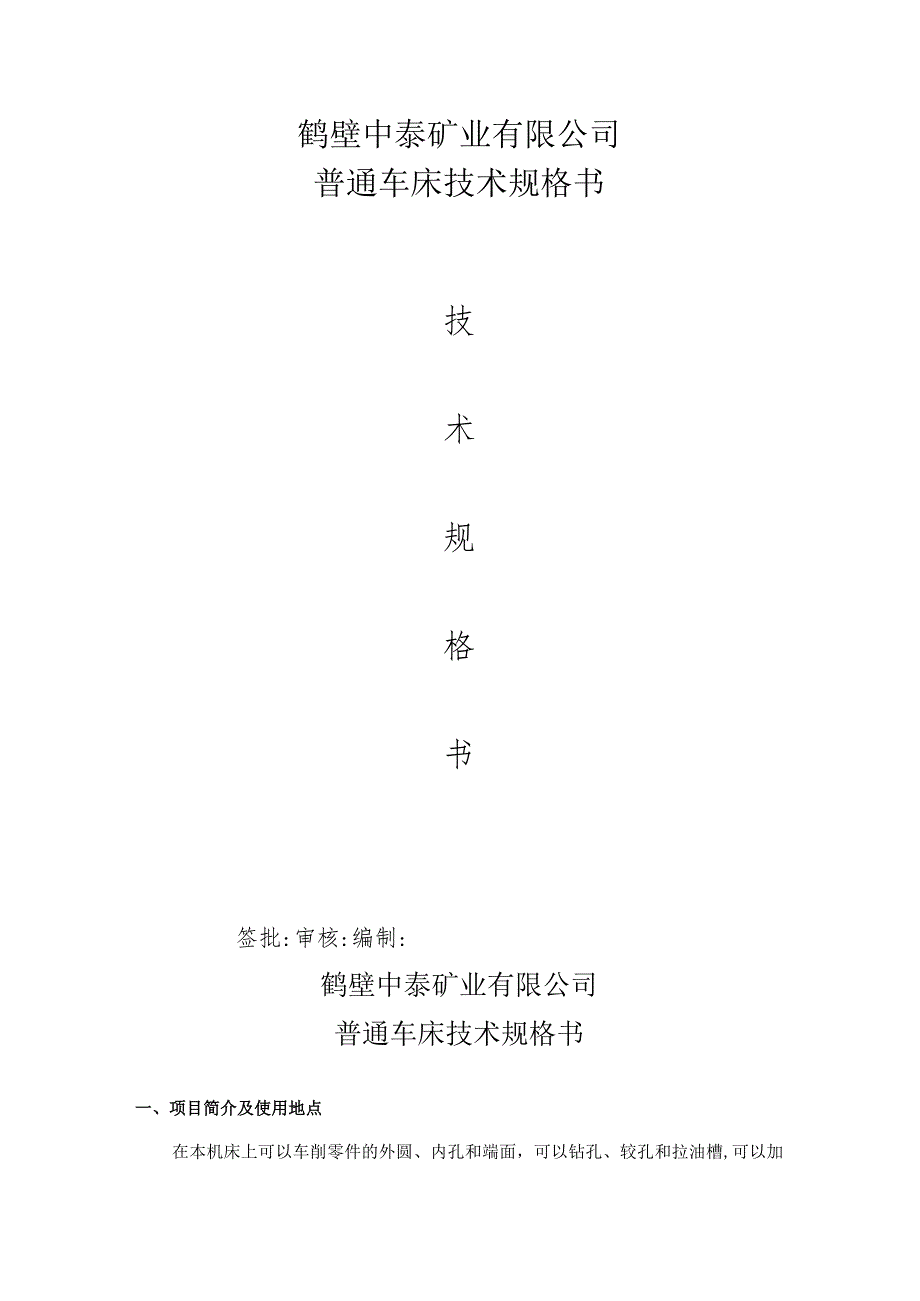

1、鹤壁中泰矿业有限公司普通车床技术规格书技术规格书签批:审核:编制:鹤壁中泰矿业有限公司普通车床技术规格书一、项目简介及使用地点在本机床上可以车削零件的外圆、内孔和端面,可以钻孔、较孔和拉油槽,可以加工各种公制、英制、模数、径节螺纹,用于加工车间和机械修理车间使用。二、货物名称及供货范围货物名称:普通车床供货范围:CW6163*3000普通车床1台三、技术参数1、主轴孔允许通过最大棒料直径:105mm,最大长度:3000mmo2、主轴孔前端锥度:莫氏6号3、主轴转速级数(正转、反转相同):18级4、主轴转速范围:60-800rmin5、主轴和进给箱的传动比:48:966、纵横向进给量种数:64种

2、7、纵向进给量范围:0.035-2.842mmr8、横向进给量范围:0.009-0.804mmr9、车削公制螺纹种数:50种10、公制螺纹范围:0.5-24Omm11、车削模数螺纹种数:57种12、模数螺纹范围:0.25Y8mm13、车削径节螺纹种数:24种14、径节螺纹范围:1-28mm15、车削周节螺纹种数:31种16、周节螺纹范围:5-1/16CP17、参考型号:CTy6163*3000型四、主要部件(或设备)配置要求1、床身:由HT300优质铸铁铸成,导致表面经过高频淬火处理具有良好的耐磨性。2、床头箱:采用全齿轮传动,齿轮都采用优质钢材,齿轮表面经过高频淬火处理具有良好的耐磨性。3、

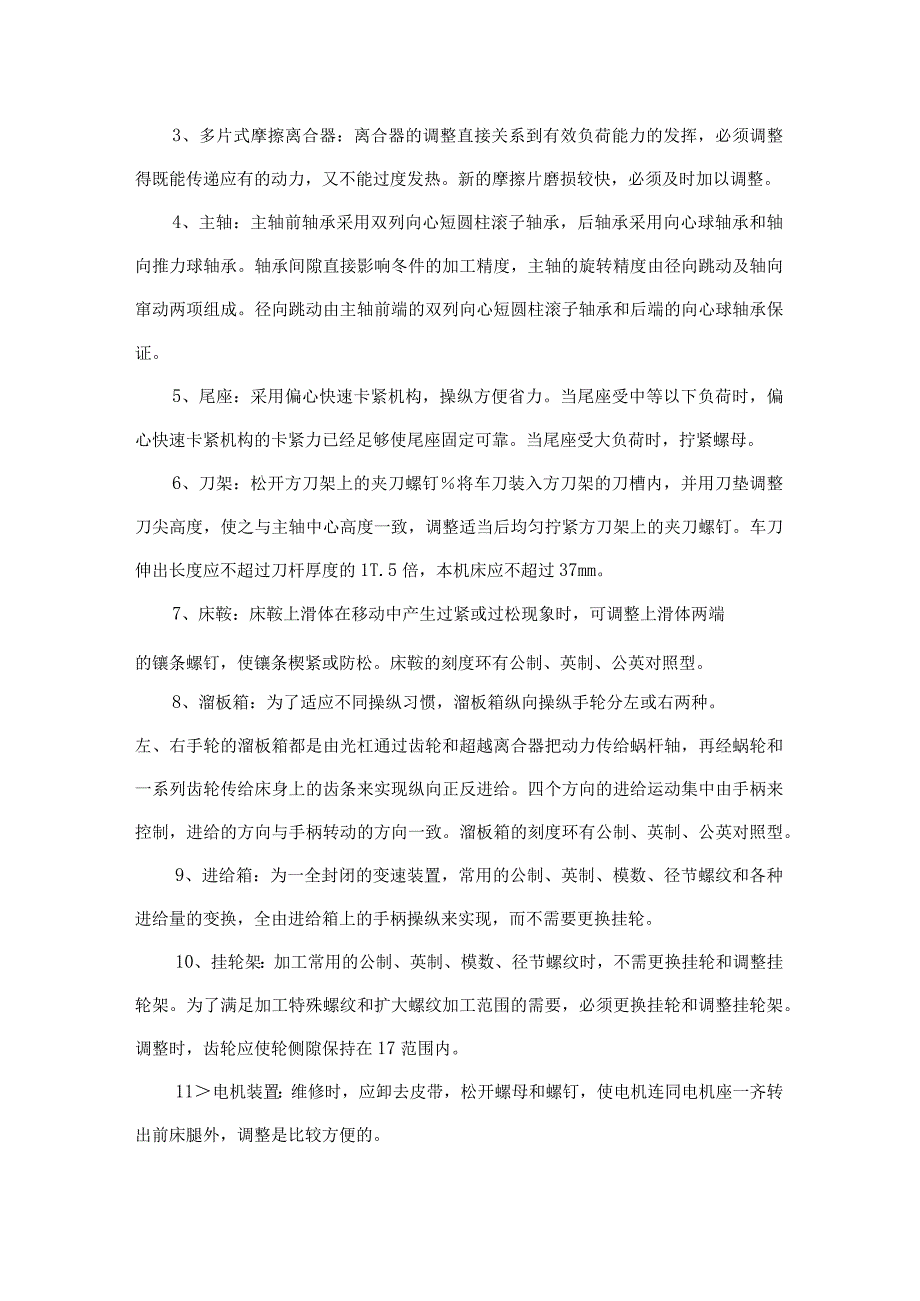

3、多片式摩擦离合器:离合器的调整直接关系到有效负荷能力的发挥,必须调整得既能传递应有的动力,又不能过度发热。新的摩擦片磨损较快,必须及时加以调整。4、主轴:主轴前轴承采用双列向心短圆柱滚子轴承,后轴承采用向心球轴承和轴向推力球轴承。轴承间隙直接影响冬件的加工精度,主轴的旋转精度由径向跳动及轴向窜动两项组成。径向跳动由主轴前端的双列向心短圆柱滚子轴承和后端的向心球轴承保证。5、尾座:采用偏心快速卡紧机构,操纵方便省力。当尾座受中等以下负荷时,偏心快速卡紧机构的卡紧力已经足够使尾座固定可靠。当尾座受大负荷时,拧紧螺母。6、刀架:松开方刀架上的夹刀螺钉将车刀装入方刀架的刀槽内,并用刀垫调整刀尖高度,使

4、之与主轴中心高度一致,调整适当后均匀拧紧方刀架上的夹刀螺钉。车刀伸出长度应不超过刀杆厚度的1T.5倍,本机床应不超过37mm。7、床鞍:床鞍上滑体在移动中产生过紧或过松现象时,可调整上滑体两端的镶条螺钉,使镶条楔紧或防松。床鞍的刻度环有公制、英制、公英对照型。8、溜板箱:为了适应不同操纵习惯,溜板箱纵向操纵手轮分左或右两种。左、右手轮的溜板箱都是由光杠通过齿轮和超越离合器把动力传给蜗杆轴,再经蜗轮和一系列齿轮传给床身上的齿条来实现纵向正反进给。四个方向的进给运动集中由手柄来控制,进给的方向与手柄转动的方向一致。溜板箱的刻度环有公制、英制、公英对照型。9、进给箱:为一全封闭的变速装置,常用的公制

5、、英制、模数、径节螺纹和各种进给量的变换,全由进给箱上的手柄操纵来实现,而不需要更换挂轮。10、挂轮架:加工常用的公制、英制、模数、径节螺纹时,不需更换挂轮和调整挂轮架。为了满足加工特殊螺纹和扩大螺纹加工范围的需要,必须更换挂轮和调整挂轮架。调整时,齿轮应使轮侧隙保持在17范围内。11电机装置:维修时,应卸去皮带,松开螺母和螺钉,使电机连同电机座一齐转出前床腿外,调整是比较方便的。12、卡盘与卡根:根据不同工件的装卡需要,本机床可安装三爪卡盘、四爪卡盘以及平面盘、拨盘等。13、车床选用国内知名品牌,如沈阳一机精密机床制造有限公司、长沙机床有限责任公司、山东鲁工机床有限公司。五、货物工作环境1、

6、环境温度:5摄氏度-4摄氏度范围内,且24小时内平均温度不超过35摄氏度。2、相对湿度:30%-95%范围内,且湿度变化的原则是不应引起冷凝。3、海拔高度:1000米以下。4、大气:没有过分的灰尘、酸气、腐蚀气体和盐分。5、避免阳光直射机床,或热辐射机床而引起环境温度的变化。6、安装位置远离振动源及易燃、易爆物品。六、货物适用标准符合最新版煤矿安全规程GB/T4020-1997卧式车床精度检验GB/T16769-2008金属切削机床噪声声压级测量方法GB5226.1工业机械电气设备通用技术条件GB15760金属切削机床安全防护通用技术条件七、质量及验收要求1、设备到货后,由矿方组织有关人员对供

7、方所移交设备及备件进行验收。设备外观不得有损坏现象,各种技术参数必须与技术规格书内的所有要求相符。2、所用材料均应附有质量保证书,必要时应进行化验或鉴别,确认合格后方可交货。3、外购件、外协件均应附有质量合格证书,必要时按相应标准进行检验,验收合格后方可装配。4、供方在设备制造过程中和完工后,应对设备进行各项具体的检测和试验,提出检验报告,并对检验报告的准确性和完整性负责。5、设备出厂时,供方要提供质量检验合格证(含外购件)。6、交货时,随机提供技术资料。技术资料包括设备和部件(含外购部分)的操作说明书等,说明书中应有主要部件的装配尺寸和零部件明细。八、安装、调试要求设备安装调试期间,供方要派

8、服务人员到安装现场进行技术指导,解决与产品相关的所有技术问题。九、服务及质保要求1.设备安装前进行技术交底,以保证设备的安装质量。供方负责对所供设备的调试投运工作及维修技术人员免费培训指导。供方保证在质保期内免费维修、更换损坏的仪表和设备(人为损坏除外)。供方对由于设计、工艺或材料的缺陷等发生的故障负全责。2.质保期:设备到货18个月或安装正常运行后12个月。质保期内供方免费进行技术服务。设备运转期间出现故障时,供方接到需方通知后需及时解决或答复,在2小时之内作出答复或派出服务人员,24小时内尽快达到现场,质保期间所有损坏的设备及零部件,供方均免费更换。一年后维修只收配件费用,不收工时费。终身

9、优惠供应配件。十、运输及包装要求1 .设备的包装、运输应符合GB191包装储运指示标志的规定,且含装箱单、合格证。包装箱上型号标志、符号和字迹清晰,应有在运输、保管过程中必须注意事项的明确标志和符号(如上部位置、防潮、防雨、防震、起吊位置等)。2 .供方负责办理运输保险,将设备免费运至需方指定地点。3 .交货期:合同签订后60天。十一、供方须提供技术资料要求供方必须配备齐全的资料(5套),提供的技术资料必须有随机配件设备或部件的产品合格证、3C认证、全国工业产品生产许可证、出厂检验记录、产品及材料合格证、使用说明书、易损件明细表、设备原理图、设备安装基础图、设备维护说明、机械设备和电气设备安装维修用图纸等,并提供相关资料的电子版。十二、其他1、供方需免费提供设备使用维修的专用工具,必须提供免费随机备件。2、供方家需提供机械与电气设备上所需的备件、易耗品及标准件的货源地及规格型号、生产厂家、单价等供货信息。并保证长期以最优惠的价格供给易损件和备件。如果备件发生设计变更,应将变更信息及时通知用户。在备件停止生产的情况下,供方应事先将要停止生产的计划通知需方,使需方有足够的时间采购所需的备件。在备件停止生产后,如果需方要求,供方应免费向需方提供备件的明细、图纸和规格。3、本技术规格书未尽事宜,由双方协商确定。
