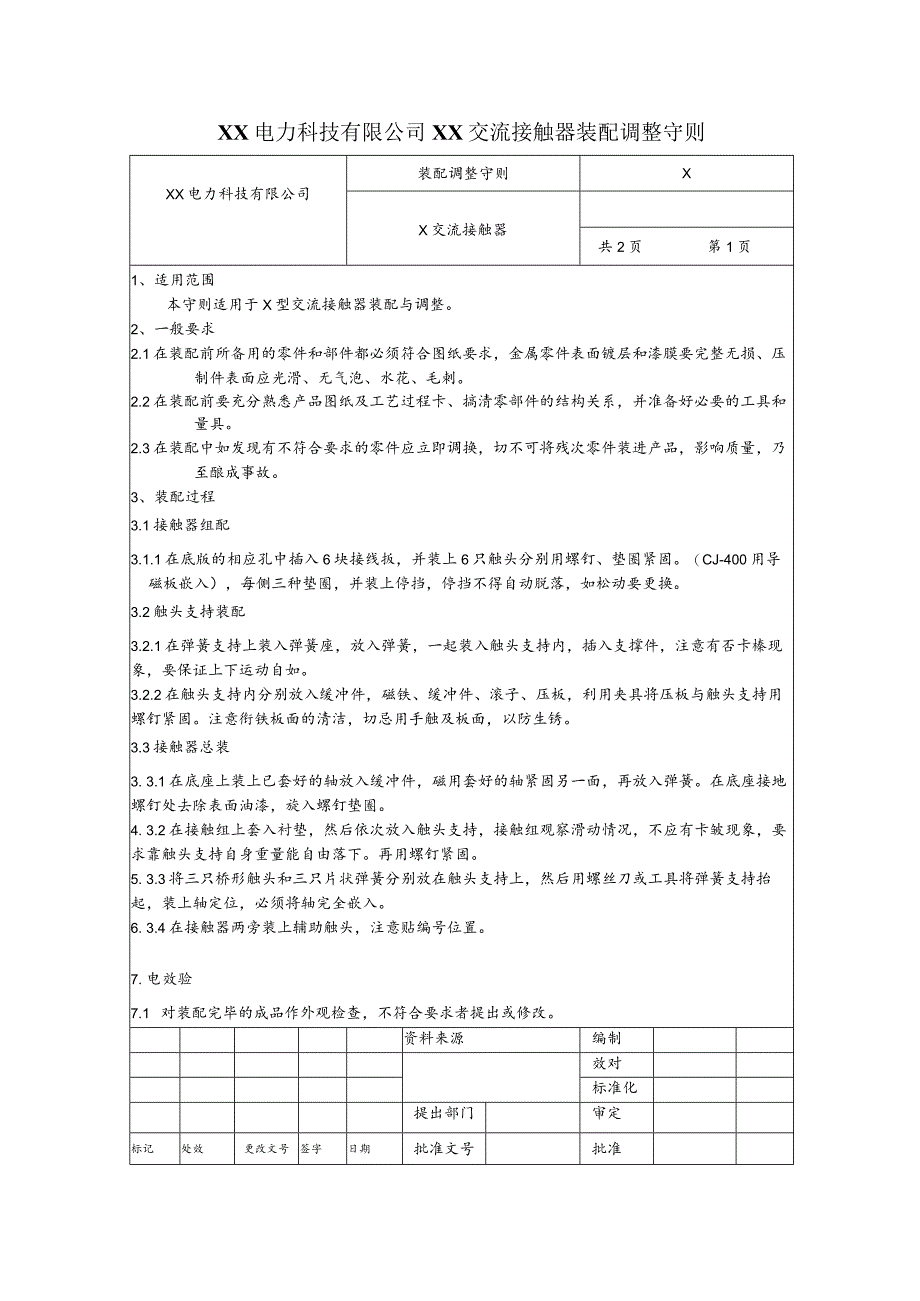

1、XX电力科技有限公司XX交流接触器装配调整守则XX电力科技有限公司装配调整守则XX交流接触器共2页第1页1、适用范围本守则适用于X型交流接触器装配与调整。2、一般要求2.1在装配前所备用的零件和部件都必须符合图纸要求，金属零件表面镀层和漆膜要完整无损、压制件表面应光滑、无气泡、水花、毛刺。2.2在装配前要充分熟悉产品图纸及工艺过程卡、搞清零部件的结构关系，并准备好必要的工具和量具。2.3在装配中如发现有不符合要求的零件应立即调换，切不可将残次零件装进产品，影响质量，乃至酿成事故。3、装配过程3.1接触器组配3.1.1在底版的相应孔中插入6块接线扳，并装上6只触头分别用螺钉、垫圈紧固。（CJ-4
2、00用导磁板嵌入），每侧三种垫圈，并装上停挡，停挡不得自动脱落，如松动要更换。3.2触头支持装配3.2.1在弹簧支持上装入弹簧座，放入弹簧，一起装入触头支持内，插入支撑件，注意有否卡榛现象，要保证上下运动自如。3.2.2在触头支持内分别放入缓冲件，磁铁、缓冲件、滚子、压板，利用夹具将压板与触头支持用螺钉紧固。注意衔铁板面的清洁，切忌用手触及板面，以防生锈。3.3接触器总装3. 3.1在底座上装上已套好的轴放入缓冲件，磁用套好的轴紧固另一面，再放入弹簧。在底座接地螺钉处去除表面油漆，旋入螺钉垫圈。4. 3.2在接触组上套入衬垫，然后依次放入触头支持，接触组观察滑动情况，不应有卡皱现象，要求靠触头

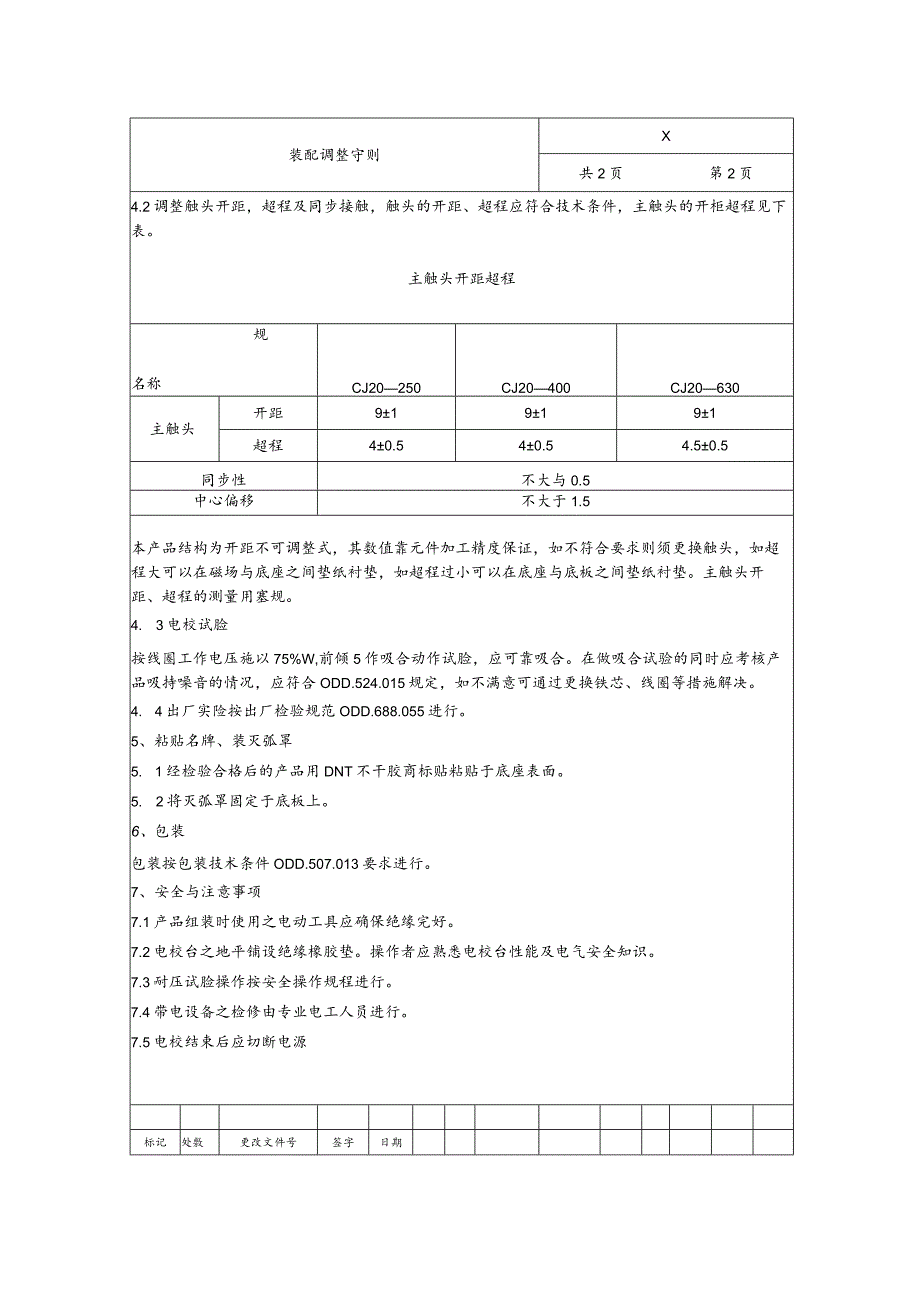

3、支持自身重量能自由落下。再用螺钉紧固。5. 3.3将三只桥形触头和三只片状弹簧分别放在触头支持上，然后用螺丝刀或工具将弹簧支持抬起，装上轴定位，必须将轴完全嵌入。6. 3.4在接触器两旁装上辅助触头，注意贴编号位置。7. 电效验7.1 对装配完毕的成品作外观检查，不符合要求者提出或修改。资料来源编制效对标准化提出部门审定标记处效更改文号签字日期批准文号批准装配调整守则X共2页第2页4.2调整触头开距，超程及同步接触，触头的开距、超程应符合技术条件，主触头的开柜超程见下表。主触头开距超程规名称CJ20250CJ20400CJ20630主触头开距919191超程40.540.54.50.5同步性不
4、大与0.5中心偏移不大于1.5本产品结构为开距不可调整式，其数值靠元件加工精度保证，如不符合要求则须更换触头，如超程大可以在磁场与底座之间垫纸衬垫，如超程过小可以在底座与底板之间垫纸衬垫。主触头开距、超程的测量用塞规。4. 3电校试脸按线圈工作电压施以75%W,前倾5作吸合动作试脸，应可靠吸合。在做吸合试验的同时应考核产品吸持噪音的情况，应符合ODD.524.015规定，如不满意可通过更换铁芯、线圈等措施解决。4. 4出厂实险按出厂检验规范ODD.688.055进行。5、粘贴名牌、装灭弧罩5. 1经检验合格后的产品用DNT不干胶商标贴粘贴于底座表面。5. 2将灭弧罩固定于底板上。6、包装包装按包装技术条件ODD.507.013要求进行。7、安全与注意事项7.1产品组装时使用之电动工具应确保绝缘完好。7.2电校台之地平铺设绝缘橡胶垫。操作者应熟悉电校台性能及电气安全知识。7.3耐压试脸操作按安全操作规程进行。7.4带电设备之检修由专业电工人员进行。7.5电校结束后应切断电源标记处敷更改文件号签字日期
