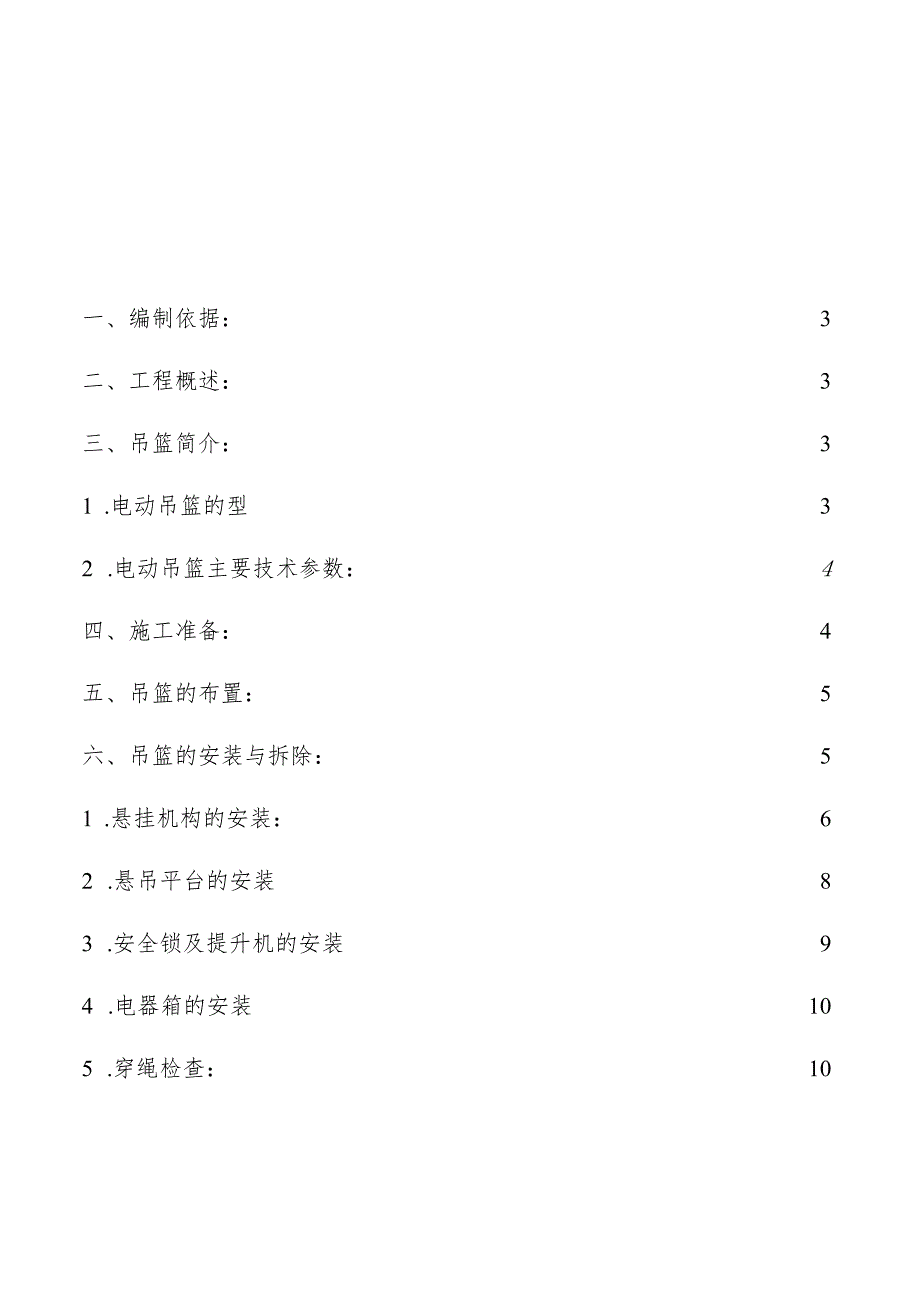

吊篮安装拆卸施工方案.docx_第1页
第1页 / 共21页

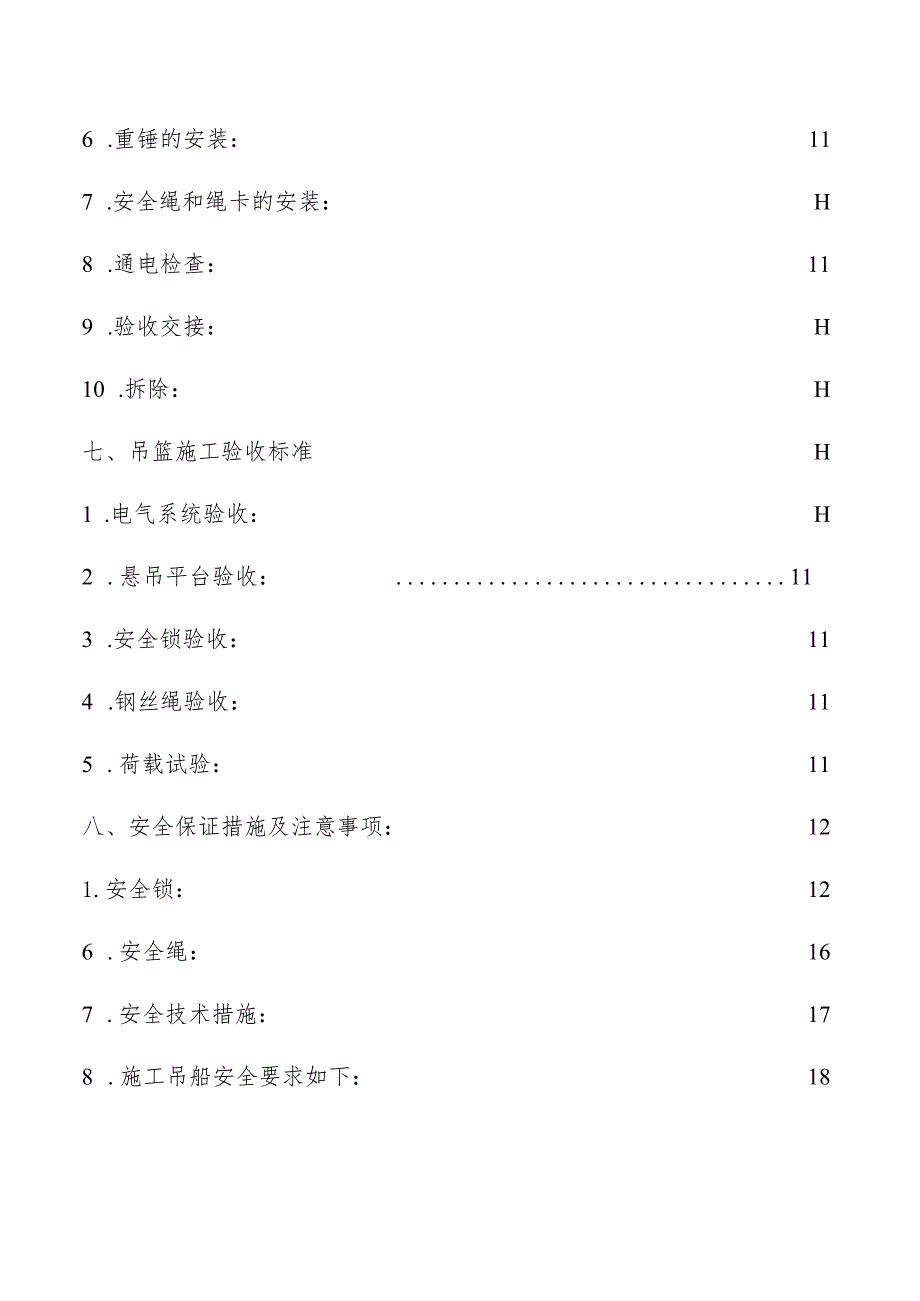

吊篮安装拆卸施工方案.docx_第2页
第2页 / 共21页

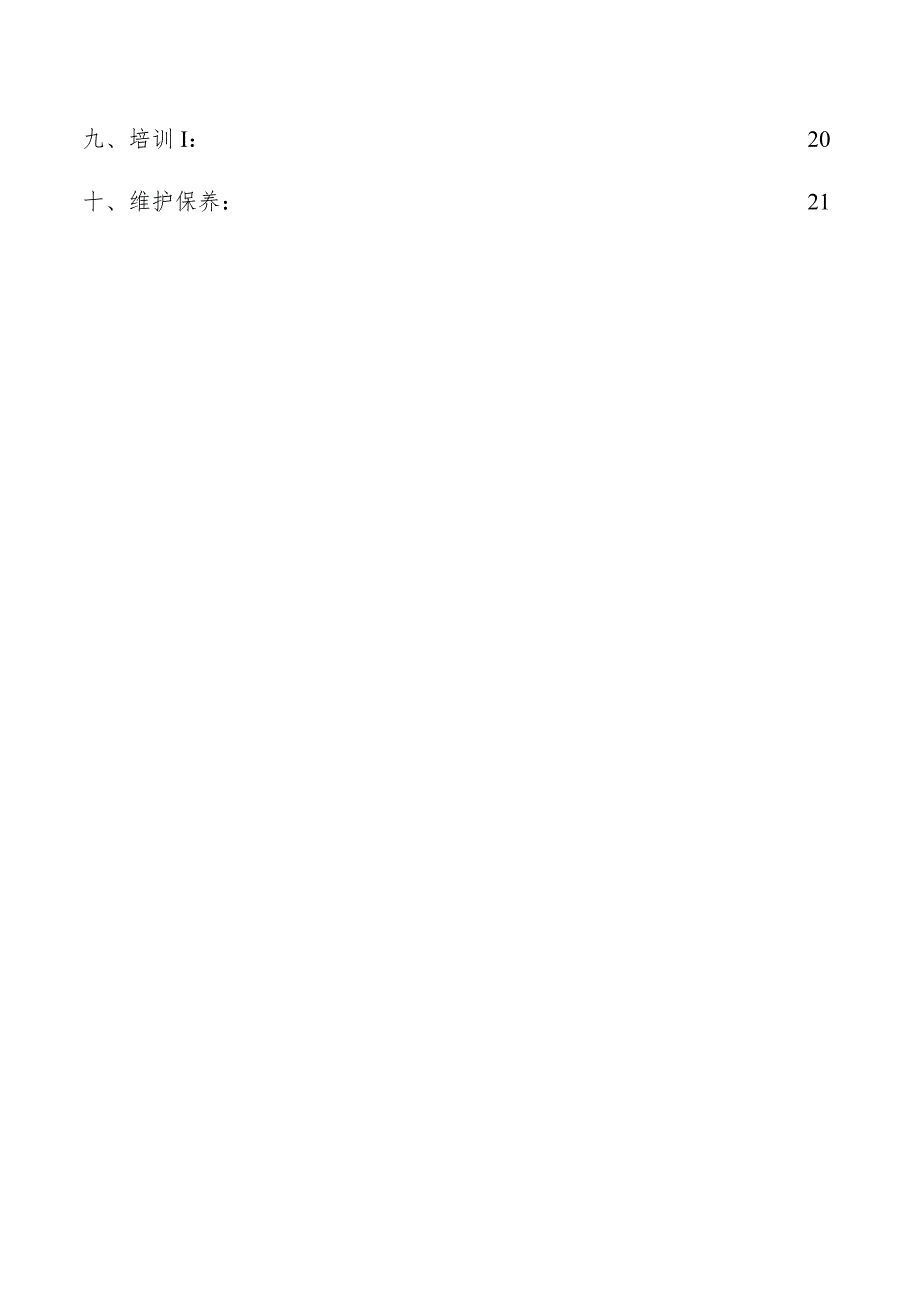

吊篮安装拆卸施工方案.docx_第3页
第3页 / 共21页
吊篮安装拆卸施工方案.docx_第4页
第4页 / 共21页
吊篮安装拆卸施工方案.docx_第5页
第5页 / 共21页
吊篮安装拆卸施工方案.docx_第6页
第6页 / 共21页
吊篮安装拆卸施工方案.docx_第7页
第7页 / 共21页
吊篮安装拆卸施工方案.docx_第8页
第8页 / 共21页
吊篮安装拆卸施工方案.docx_第9页
第9页 / 共21页
吊篮安装拆卸施工方案.docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《吊篮安装拆卸施工方案.docx》由会员分享,可在线阅读,更多相关《吊篮安装拆卸施工方案.docx(21页珍藏版)》请在第壹文秘上搜索。

1、一、编制依据:3二、工程概述:3三、吊篮简介:31 .电动吊篮的型32 .电动吊篮主要技术参数:4四、施工准备:4五、吊篮的布置:5六、吊篮的安装与拆除:51 .悬挂机构的安装:62 .悬吊平台的安装83 .安全锁及提升机的安装94 .电器箱的安装105 .穿绳检查:106 .重锤的安装:117 .安全绳和绳卡的安装:H8 .通电检查:119 .验收交接:H10 .拆除:H七、吊篮施工验收标准H1 .电气系统验收:H2 .悬吊平台验收:113 .安全锁验收:114 .钢丝绳验收:115 .荷载试验:11八、安全保证措施及注意事项:121.安全锁:126 .安全绳:167 .安全技术措施:178

2、 .施工吊船安全要求如下:18九、培训I:20十、维护保养:21一、编制依据:本方案以GJ和行业颁布的有关现行设计和施工规范,以及本工程的施工图纸和施工组织设计为依据。吊篮脚手架的设计制作应符合JGJ202-2010高处作业吊篮方案编制依据及编制建筑施工脚手架安全技术标准的统一规定,并经企业技术负责人审核批准。二、工程概述:兰州大名城C区项目工程,建筑物高度最高约100米左右(分为18层和和33层,层高均为3m)o楼外立面工程拟用电动吊篮施工。采用ZLP-630型号的电动吊篮,此电动吊篮性能先进,安全升降,拆装方便,高效是外墙装饰工程的理想设备。预计此项目安装ZLP-630型电动吊篮约550台

3、,钢丝绳为120米长度,每台吊篮设置独立安全救生绳,专人进行维护、维修和日常安全检查。三、吊篮简介:1.电动吊篮的选型为本工程选用无锡雨琦建筑机械厂生产ZLP-630的电动吊篮,根据现场施工的实际需要,限制使用载荷为630kgo篮筐外型尺寸:宽700mm高IlOOnln1,单元长度有1米、L5米、2米、3米、4米、6米六种尺寸,然后按需要进行拼装,最大长度为6米,最小长度为1米。2.电动吊篮主要技术参数:ZLP-630型高处作业电动吊篮主要性能参数如下:技术数据630KG前栏高800mm,后栏高IlOOnInb平台长度Lm、2.m、3队4m、5叭7-9mminYEJ90L-41.7KW2台,3

4、80V1.5N.m2台,CST-202010015009.3mm8.3mm21000GB8918-1996(GJ标准)4315WFS-8.3(型号)根据悬挑伸出量、总载荷相应变化吊篮额定载荷自由坠落工况备注额定载荷(kN)平台尺寸(Innl)额定升降速度(mmin)提升机安全锁电机型号功率(kW)电压制动力矩(N.m)型号允许冲击力(kN)锁绳距离(mm)最大悬挑伸出量(mm)加强钢丝绳工作钢丝绳安全钢丝绳配重(kg/平台)。四、施工准备:1、吊篮进场可根据场地大小,分批进场。要求现场预备380V电源。根据现场施工准备,我们开工前组织准备好吊篮机具装置运至现场,组织现场安装、移位。2、人员准备

5、:1)操作人员必须有二人,但不准超过三人,必须系好安全带。搬运组四人,现场技术指导一人,安全警示一人,电工一人。2)操作人员必须身体健康,18岁以上人员能适应高空作业,经过培训,掌握吊篮操作的有关规定。3)操作人员严禁酒后操作吊篮。4)操作人员严禁穿拖鞋上吊篮。5)操作人员必须熟知吊篮安装使用规程。6)严禁操作人员违章操作。7)人员每天必须清扫吊篮篮体杂物,减轻吊篮自重,以保证安全施工。3、人员分工如下:分工安装组搬抬组技术指导警戒组电工6人负责安装设备各部件负责将各设备部件运至工作场地负责设备安装完毕后的调试工作负责设立警戒线及人员疏散工作负责机械设备的安装调试。五、吊篮的布置:考虑到本工程

6、吊篮安装的实际情况,在顶层适当位置布置悬臂机构。如果部分有特殊造型,造成安装条件复杂,需要在安装时根据实际情况,再提前预留孔洞(用于吊篮支架安装);或者吊篮的前支架受地方条件限制放不下,可将前臂支于门窗洞口上(洞口的混凝土标号必须大于等于C25,宽度4必须大于等于200mm),下方垫方木,横向加以固定。本工程在使用吊篮时,其难点在于吊篮的安装及移位。在施工安全上,工作人员在进行工作前,要求施工人员必须佩带好安全绳和安全帽才可以进行钢丝绳吊篮等安装操作工作。考虑到本工程吊篮用量,其还应按如下程序进行操作施工:1、吊蓝平面布置见附图一(吊篮平面布置可根据现场实际需要调整。2、吊篮工作平台与墙或墙上

7、的突出物的间隙为100250mm。3、悬挂挑梁外伸长度控制在L5m以内。4、将工作平台落地平稳放置;5、将吊篮钢丝绳从提升机及安全锁内退出;6、吊篮如需重新拼接、拆装时,应以装饰队的吊篮拆装流程规范为准。在安装移位作业区附近,应划出安全区,并设置护栏或警示标志。移位前,必须做好成品保护,移位人员必须戴好安全带、安全帽,且操作人员必须参加该专项安全技术交底,并保证操作按技术规程和交底要求来操作,严禁违规操作。六、吊篮的安装与拆除:吊篮运抵施工现场后,安排好人员进行船体及悬挑支架拼接安装工作,每台吊篮安装顺序工艺图如下:悬挂机构、悬吊平台、钢丝绳、垂放钢丝绳、配重块、穿钢丝绳、平台正位、安全锁电器

8、箱、提升机、重锤、运行前调整、限位块。悬挂机构的安装:在顶层适当位置布置悬臂机构。将悬挂机构的零、组件和钢丝绳吊运至顶面后,在平面图标注的位置进行安装。安装顺序如下图:调节座前座、调整调节座高度、前梁、中梁、调节座前座、调整调节座高度、后梁、调整前、后座距离、上支柱、加强钢丝绳、螺旋扣组件、张紧加强钢丝绳、钢丝绳、悬挂机构定位、垂放钢丝绳、配重块。安装及调整:安装地面选择水平面,遇有斜面时,在支撑下面用木板靠垫平,将前、后座用木楔楔紧固定。如安装面是防水保温层时,在前、后座下加垫5厘米厚木板,防止压坏防水保温层面。可调式悬挂支架的调节支座高度使前梁下侧面略高于女儿墙(或其它障碍物)高度,在可能

9、情况下,在悬挂机构定位后,在前梁伸出端下侧面与女儿墙间加垫木块固定。前梁伸出端悬伸长度为L3-1.5米。前、后座间距离在场地允许情况下,尽量调整至最大距离。两个支架间距离调整至前梁悬伸端点间距离比悬吊平台长度大3-5厘米。张紧加强钢丝绳时,使前梁略微上翘3-5厘米,产生预应力,提高前梁刚度。装夹钢丝绳时,绳夹的数量是3个,U形开口在钢丝绳尾端对侧,且方向一致。绳夹应从吊装点处开始依次夹紧,并在最后一个绳夹和前一个绳夹间,使钢丝绳有少许拱起。垂放钢丝绳时,将钢丝绳自由盘放在楼面,将绳头仔细抽出后沿墙面缓慢向下滑放。钢丝绳放完后应将缠结的绳小心分开压住,地面多余的钢丝绳仔细盘好扎紧。悬挂支架定位后

10、,将前、后座脚轮用插销固定。配重块每块25公斤,将配重块均衡套置于后座的四根配重块安装杆上。配重块数量根据前梁悬伸长度、前后座间距离和悬吊载荷按下式计算确定:配重示意图配重块数:Xa(wl+w2)12.5b式中:a前梁悬伸长度(毫米)b前、后座间距离(毫米)w一一悬吊平台总质量,包括悬吊平台、提升机、安全锁、电器箱、重锤、钢丝绳及12电缆质量之和(公斤)w2-最大工作载荷(公斤)2 .悬吊平台的安装悬吊平台的安装顺序:选择平整的地坪做安装面。将底板垫高200mm以上平放,各基本节对8接处对齐,装上篮片,低的篮片放于工作面一侧,用螺栓联接,预紧后保证整个平台框架平直。将提升机安装在侧篮两端,安装

11、时注意使安全锁支架朝向平台外侧。装成后均匀紧固全部连接螺栓。铝合金选调平台用特殊方型垫圈。安装图示如下:3 .安全锁及提升机的安装。安全锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中,安全锁安装时使摆臂滚轮朝向平台内侧。提升机安装于悬吊平台内,安装时将提升机搬运至悬吊平台内,使提升机背面的矩形凹框对准提升机支承,插入销轴并用锁销锁定后,在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上。也可以在通电后,在悬吊平台外将工作钢丝绳穿入提升机内,并点动上升按钮将提升机吊入悬吊平台内进行安装。采用后一种方法安装时,须将提升机出绳口处稳妥垫空,并在钢丝绳露出出绳口

12、时用手小心将绳引出,防止钢丝绳头部冲击地面而受损。4 .电器箱的安装。电器箱安装于悬吊平台中间部位的后(高)栏片上,电箱门朝向悬吊平台内侧,用二个吊攀将电箱固定在栏片的栏杆上。电器箱安装固定后,将电源电缆、电机电缆、操纵开关电缆的接插件插头插入电箱下端的相应插座中(下限位行程开关安装在提升机安装架下部的安装板上),各航空插头分别插入电器箱下面对应的插座内,所有航空插头在接插过程中必须对准槽口,保证插接到位,以防止虚接损坏。确认无误后连接电源。5 .穿绳检查:(1)穿工作钢丝绳:位于悬挂机构前梁端头内侧位置的二根钢丝绳是工作钢丝绳,穿入提升机内。将钢丝绳穿入端穿过安全锁摆臂上的滚轮槽后,插入提升

13、机上端进绳口,至插不进时将钢丝绳略微提起后用力下插,使钢丝绳插紧于提升机内。转动转换开关并按下相应的上升按钮,使钢丝绳平稳地自动穿绕于提升机的传动盘上。将穿出的钢丝绳通过提升机支架下端的引导滑轮将钢丝绳引放到悬吊平台外侧。两端提升机分别穿绳至钢丝绳拉紧时即刻停止,然后将转换开关转至中间位置,点动上升按钮,同时拉住悬殊吊平台两端,使其在自重作用下平稳10处于悬吊状态,防止悬吊平台离开地面时与墙面或其它物体撞击。待悬吊平台离地约20-30厘米时停止上升,并检查悬吊平台是否处于水平状态,如有倾斜,可将转换开关转至低端位置,并点动上升按钮,使悬吊平台低端提升直至处于水平位置。(2)穿安全钢丝绳:位于悬

14、挂机构前梁端头外侧的二根钢丝绳是安全钢丝绳,穿入安全锁内。穿绳时,将钢丝绳穿入端插入安全锁上方的进绳口中,用手推进,自由通过安全锁后,从安全锁下方的出绳口将钢丝绳拉出,值至将钢丝绳拉紧。注意:必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机和安全锁,以免钢丝绳产生扭曲。6 .重锤的安装:重锤是固定在钢丝绳下端用来拉紧和稳定吊篮钢丝绳,防止悬吊平台摇摆以及在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时,将两个半片夹在钢丝绳下端离开地面15cm,然后用螺栓紧固于钢丝绳上,且钢丝绳垂直绷紧。7 .安全绳和绳卡的安装:在吊篮安装完毕使用以前,必须从33或18层楼面上垂下一根独立的安全绳。

15、安全绳在楼顶的攀挂点必须牢固,切不可将安全绳攀挂在悬挂机构上面,顶部挂完后安全绳放置于吊篮的中间,自锁器直接安装在安全绳上面,施工人员在施工中必须将安全带挂在安全绳上的自锁器上。安全绳攀挂点如下图示:8 .通电、检查:(1)通电前检查:电源是380V三相接、地电源,电源电缆接出处可靠固定。顶面悬挂机构安放平稳,固定可靠,连接螺栓无松动,确认安装可靠。钢丝绳连接处的绳扣装夹正确,螺母拧紧可靠。悬垂钢丝绳应分开,无绞结、缠绕和折弯。提升机、安全锁及悬吊平台安装正确、连接可靠,连接螺栓无松动或虚紧,连接处构件无变形或开裂现象。电缆接插件正确无松动,保险锁扣可靠锁紧。电缆施工立面上无明显突出物或其它障碍物。(2)通电后检查及要求:闭合电箱内开关,电气系统通电。将转换开关置于左位置,分别点动电箱门及操纵开关的上升和下降按钮,左提升机电机正反运转。将转换开关置于右位置,分别点动电箱门及操纵开关的上升和下降按钮,右提升机电机正反运转。将转换开关置于中间位置,分别点动电箱门及操纵开关的上升和下降按钮,左、右提升机电机同时正反运转。将转换开关置于中间位置,启动左右提升机电机后,按下电箱门上紧停按钮(红色),电机停止转动。旋动紧停按钮使其复位后,可继续启动。将转换开关置于中间位置,启动左右提升机电机后,分别按下各行程开关触头,警铃报警,同时电机停止运转。放
