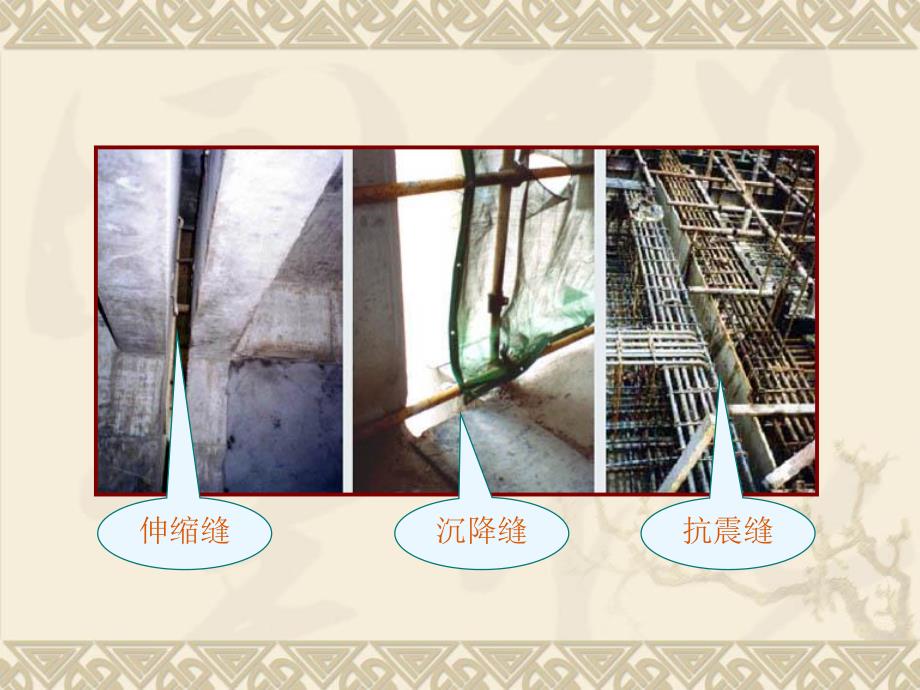

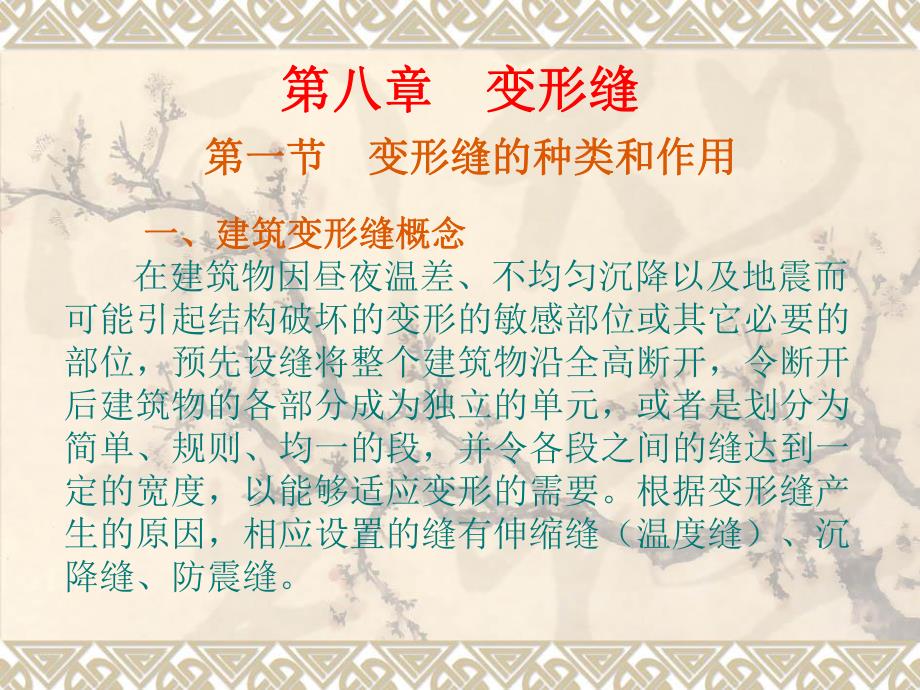

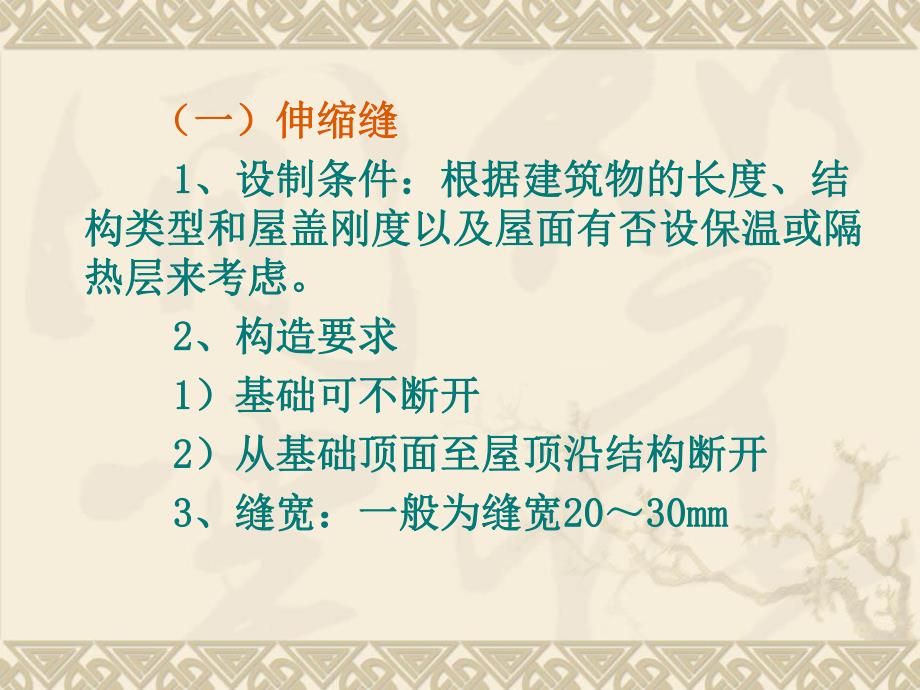

1、第八章第八章 变形缝变形缝 一、建筑变形缝概念一、建筑变形缝概念 在建筑物因昼夜温差、不均匀沉降以及地震而可能引起结构破坏的变形的敏感部位或其它必要的部位,预先设缝将整个建筑物沿全高断开,令断开后建筑物的各部分成为独立的单元,或者是划分为简单、规则、均一的段,并令各段之间的缝达到一定的宽度,以能够适应变形的需要。根据变形缝产生的原因,相应设置的缝有伸缩缝(温度缝)、沉降缝、防震缝。第一节变形缝的种类和作用第一节变形缝的种类和作用 伸缩缝沉降缝抗震缝 (一)伸缩缝(一)伸缩缝 1 1、设制条件:根据建筑物的长度、结、设制条件:根据建筑物的长度、结构类型和屋盖刚度以及屋面有否设保温或隔构类型和屋盖

2、刚度以及屋面有否设保温或隔热层来考虑。热层来考虑。2 2、构造要求、构造要求 1 1)基础可不断开)基础可不断开 2 2)从基础顶面至屋顶沿结构断开)从基础顶面至屋顶沿结构断开 3 3、缝宽:一般为缝宽、缝宽:一般为缝宽202030mm30mm 砌体类别屋顶或楼板层的类别间距各种砌体整体式或装配整体式钢筋混凝土结构有保温层或隔热层的屋顶、楼板层无保温层或隔热层的屋顶5040装配式无檩体系钢筋混凝土结构有保温层或隔热层的屋顶、楼板层无保温层或隔热层的屋顶6050装配式有檩体系钢筋混凝土结构有保温层或隔热层的屋顶、楼板层无保温层或隔热层的屋顶7560普通粘土、空心砖砌体粘土瓦或石棉水泥瓦屋面木屋顶

3、或楼板层砖石屋顶或楼板层100石砌体80硅酸盐、硅酸盐砌块和混凝土砌块砌体75项次结构类型室内或土中露天1排架结构装配式100702框架结构装配式现浇式756550353剪力墙结构装配式现浇式654540304挡土墙及地下墙壁等结构装配式现浇式40303020 (二)沉降缝沉降缝 防止建筑物因地基不均匀沉降引起破坏而设置的缝隙。沉降缝把建筑物分成若干个整体刚度较好,自成沉降体系的结构单元,以适应不均匀的沉降。1、设置条件 平面形状复杂、高度变化较大、连接部位比较薄弱;同一建筑物相邻部分的层数相差两层以上或层高相差超过10米;建筑物相邻部位荷载差异较大;建筑物相邻部位结构类型不同;地基土压缩性有

4、明显差异处;房屋或基础类型不同处;房屋分期建造的交接处。2、构造要求 (1)断开部位:从基础到屋顶全部断开。(2)设缝位置:3、沉降缝的宽度地基情况地基情况建筑物高度建筑物高度沉降缝宽度(沉降缝宽度(mm)一般地基一般地基H120湿陷性黄土地基湿陷性黄土地基 3070 (三)抗震缝(三)抗震缝 针对地震时容易产生应力集中而引起建筑物结构断裂,发生破坏的部位而设置的缝。对于设计烈度在79度的地震区,当房屋体型比较复杂时,如L形、T形、工字形等,必须将房屋分成几个体型比较规则的结构单元,以利于抗震。防止建筑物各部分在地震时相互撞击引起破坏。抗震缝将建筑物划分成若干体型简单、结构刚度均匀的独立单元。

5、1、设置条件:、设置条件:对以下情况,需要考虑设置抗震缝。a、建筑平面复杂,有较大突出部分时;b、建筑物立面高差在6米以上时;c、建筑物有错层且楼板高差较大;d、建筑相邻部分的结构刚度、质量相差较大时。2、构造要求、构造要求 1)基础以上断开,基础可不断开。2)缝的两侧设置墙体或双柱或,一柱一墙,使各部分封闭并具有较好的刚度。3)防震缝应同伸缩缝和沉降缝协调布置,做到一缝多用。3、缝宽、缝宽 在多层砖混结构建筑中,防震缝宽5070mm。在多层和高层钢筋混凝土结构中,其最小宽度应符合下列要求:1)当高度不超过15m时,可采用70mm;2)当高度超过15m时,按不同设防烈度增加缝宽:6度地区,建筑

6、每增加5m,缝宽增加20mm 7度地区,建筑每增加4m,缝宽增加20mm;8度地区,建筑每增加3m,缝宽增加20mm;9度地区,建筑每增加2m,缝宽增加20mm;框架剪力墙结构,取上述值的50%,且均不宜小于70mm。抗震缝两侧结构类型不同时,宜按较大一侧确定缝宽。第二节第二节 变形缝的构造做法变形缝的构造做法 所选择的盖缝板的形式必须能够符所选择的盖缝板的形式必须能够符合所属变形缝类别的变形需要合所属变形缝类别的变形需要 所选择的盖缝板的材料及构造方式所选择的盖缝板的材料及构造方式必须能够符合变形缝所在部位的其它功能需必须能够符合变形缝所在部位的其它功能需要要,如防水、防火、美观等,如防水、

7、防火、美观等 在变形缝内部应当用具有自防水功在变形缝内部应当用具有自防水功能的柔性材料来塞缝,例如挤塑型聚苯板、能的柔性材料来塞缝,例如挤塑型聚苯板、沥青麻丝、橡胶条等,以防止热桥的产生沥青麻丝、橡胶条等,以防止热桥的产生一、墙体变形缝一、墙体变形缝(一)墙体变形缝缝形(一)墙体变形缝缝形平缝错口缝企口缝(二)墙体变形缝内外表面处理(二)墙体变形缝内外表面处理1、外表面处理2、内表面处理、内表面处理楼地层变形缝的位置和宽度应与墙体变形缝一致。其构造特点为方便行走、防火和防止灰尘下落,卫生间等有水环境还应考虑防水处理。楼地层的变形缝内常填塞具有弹性的油膏、沥青麻丝、金属、或橡胶塑料类调节片。上铺

8、与地面材料相同的活动盖板、金属板或橡胶片等。二、楼地层变形缝二、楼地层变形缝 顶棚变形缝可用木板、金属板或其它吊顶材料覆盖,但构造上应注意不能影响结构的变形;若是沉降缝,则应将盖板固定于沉降较大的一侧。屋顶变形缝在构造上主要解决好防水、保温等问题。屋顶变形缝一般设于建筑物的高低错落处。不上人屋顶通常在缝的两侧加砌矮墙。高出屋面250mm以上,再按屋面泛水构造将防水层做到矮墙上。三、屋顶变形缝三、屋顶变形缝 缝口用镀锌铁皮、铝板、或砼板覆盖。盖板的形式和构造应满足两侧结构自由变形的要求。寒冷地区为了加强变形缝处的保温,缝中填沥青麻丝、岩棉、泡沫塑料等保温材料。上人屋面一般不设矮墙,但应做好防水,

9、避免渗漏。构造如下图。盖缝板沉降缝要求将基础断开,缝两侧一般分可为双墙基础方案或单墙基础方案。1 双墙基础方案 双墙双条形基础且地面以上独立的结构单元都有封闭连续的纵横墙,结构空间刚度大。但基础偏心受力,并在沉降时相互影响。四、基础变形缝四、基础变形缝 双墙基础 2、设双墙挑梁基础:特点是保证一侧墙下条形基础正常受压,另一侧采用纵向墙悬挑梁,梁上架设横向托墙梁,再做横墙。这种方案适合于基础埋深相差较大或新旧建筑相毗邻的情况。双墙挑梁基础双墙挑梁基础3 单墙基础方案单墙基础方案单墙基础方案也叫挑梁式方案,即两侧墙体均为正常均匀受压条形基础。两基础之间互不影响,用上部结构出挑来实现变形缝的要求宽度。这种方案适合于新旧建筑相毗连的情况。处理时应注意旧建筑与新建筑的沉降不同对楼地面标高的影响,一般要计算新建筑的预计沉降量。单墙基础单墙基础复习思考题复习思考题 、什么是变形缝?它有哪几种类型?、伸缩缝的间距受什么因素的影响?、什么情况下须设伸缩缝?宽度一般是多少?、什么情况下须设沉降缝?宽度由什 么因素确定?、什么情况下须设防震缝?防震缝宽度确定的主要依据是什么?、伸缩缝、沉降缝、防震缝是否可以相互替代?为什么?、墙体中的变形缝的截面形式有哪几种?、基础沉降缝的处理形式有哪几种?9、试就变形缝设置条件、缝宽、构造要求做比较分析
