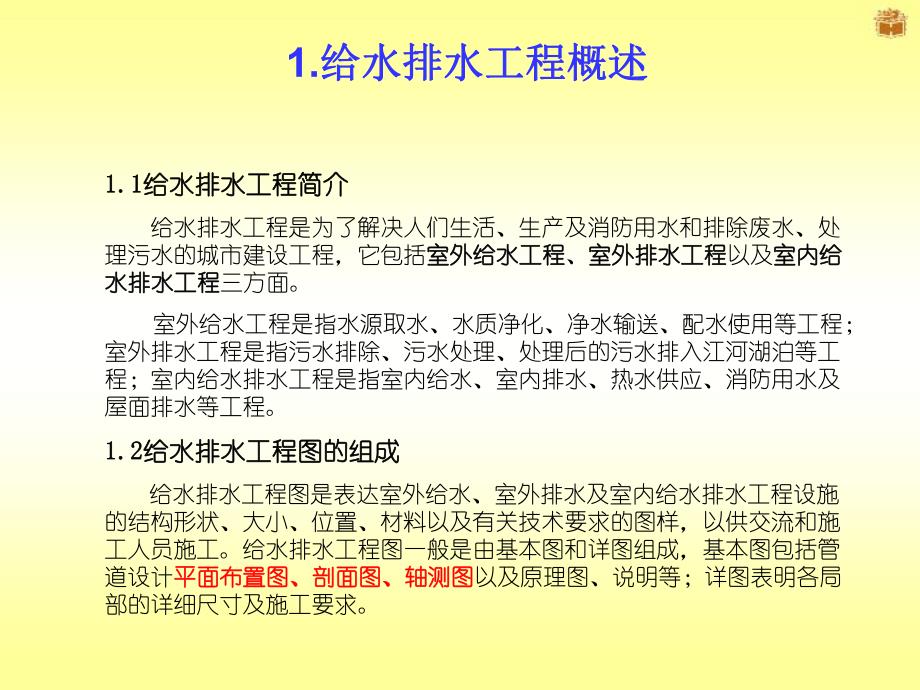

1、1.给水排水工程概述2.室内给水排水工程图3.室外管网平面布置4.管道上的配件详图第十七章第十七章 给水排水工程给水排水工程1.给水排水工程概述给水排水工程概述1.11.1给水排水工程简介给水排水工程简介 给水排水工程是为了解决人们生活、生产及消防用水和排除废水、处理污水的城市建设工程，它包括室外给水工程室外给水工程、室外排水工程室外排水工程以及室内给室内给水排水工程水排水工程三方面。室外给水工程是指水源取水、水质净化、净水输送、配水使用等工程；室外排水工程是指污水排除、污水处理、处理后的污水排入江河湖泊等工程；室内给水排水工程是指室内给水、室内排水、热水供应、消防用水及屋面排水等工程。1.2
2、1.2给水排水工程图的组成给水排水工程图的组成给水排水工程图是表达室外给水、室外排水及室内给水排水工程设施的结构形状、大小、位置、材料以及有关技术要求的图样，以供交流和施工人员施工。给水排水工程图一般是由基本图和详图组成，基本图包括管道设计平面布置图、剖面图、轴测图平面布置图、剖面图、轴测图以及原理图、说明等；详图表明各局部的详细尺寸及施工要求。1.给水排水工程概述（一）管道平面图（二）管道轴测图（三）管道配件及安装详图1.给水排水工程概述给水排水工程概述1.31.3给水排水工程图的一般规定及图示特点给水排水工程图的一般规定及图示特点（1）一般规定 绘制给水排水工程图必须遵循国家标准房屋建筑制

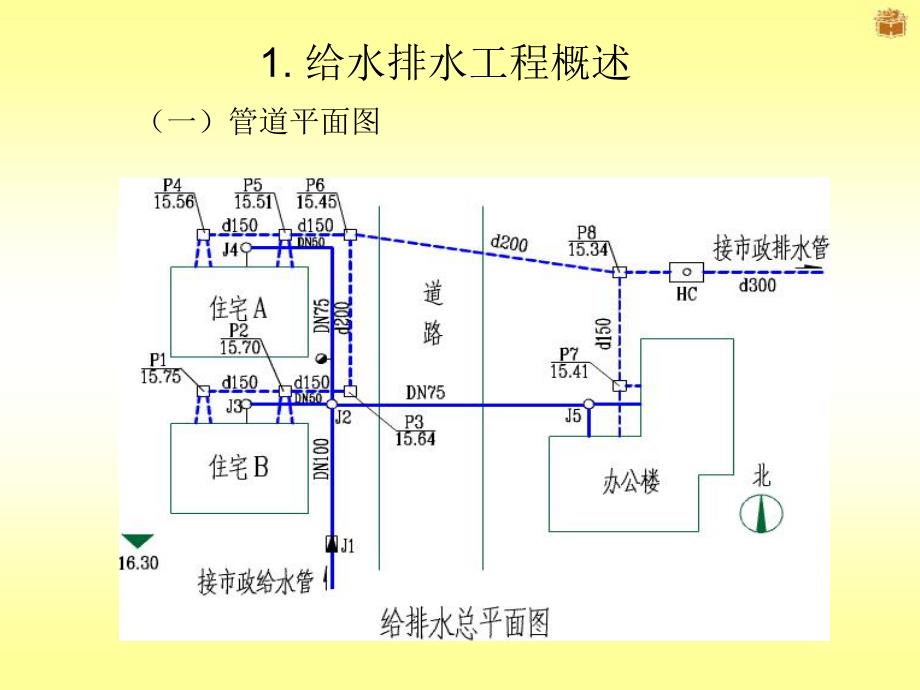

3、图统一标准和给水排水制图标准等相关制图标准，选用国际图标图例。（2）比例名名 称称比比 例例总平面图1：1000、1：500、1：300管道纵断面图横向：1：1000、1：500；纵向：1：200、1：100给水排水平面图1：200、1：150、1：100给水排水轴测图1：150、1：100、1：50详图1：50、1：30、1：20、1：10、1：5、1：2、1：11.给水排水工程概述给水排水工程概述（3 3）图示特点）图示特点 1）给水排水工程图中所表示的设备装置和管道一般均采用统一图例，在绘制和识读给水排水工程图前，应查阅和掌握与图纸有关的图例及其所代表的内容。2）给水排水管道的布置往往是
4、纵横交叉，在平面图上较难表明它们的空间走向。因此，给水排水工程图中一般采用轴测投影法画出管道系统的直观图，用一张直观图来表明各层管道系统的空间关系及走向。3）给水排水工程图中管道设备安装应与土建工程图相互配合，尤其是预留洞、预埋件、管沟等方面对土建的要求，必须在图纸说明上有所表示和注明。1.给水排水工程概述给水排水工程概述1.41.4给水排水工程图中的常用图例给水排水工程图中的常用图例1.给水排水工程概述给水排水工程概述1.51.5给水排水管线的表示方法给水排水管线的表示方法（1 1）管道图示）管道图示1 1）单线管道图：）单线管道图：名称图例生活给水管热水给水管污水管JWRJ在同一张图上的给
5、水、排水管道，习惯上用粗实线表示给水管道，粗虚线表示排水管道。分区管道用加注角标的方式表示：如J1、J2、W1、W21.给水排水工程概述给水排水工程概述1.51.5给水排水管线的表示方法给水排水管线的表示方法2 2）双线管道图）双线管道图 双线管道图就是用两条粗实线表示管道，不画管道中心轴线，一般用于重力管道纵断面图。3 3）三线管道图）三线管道图 三线管道图就是用两条粗实线画出管道轮廓线，用一条点划线画出管道中心轴线，同一张图纸中不同类别管道常用文字注明。（2 2）管道的标注）管道的标注1 1）管径的标注）管径的标注 管道尺寸应以毫米为单位，对不同的管道进行标注，其中最常用的是用管道公称直径
6、DN来表示。1.给水排水工程概述给水排水工程概述1.51.5给水排水管线的表示方法给水排水管线的表示方法2 2）标高标注）标高标注 应标注沟渠和重力流管道的起止点、转角点、连接点、变坡点的标高；压力管道应标注管中心标高；沟渠和重力流管道宜标注沟（管）内底标高；室内工程应标注相对标高；室外工程宜标注绝对标高。（3 3）单线管道的画法）单线管道的画法正投影作图方法正投影作图方法1.给水排水工程概述给水排水工程概述1.51.5给水排水管线的表示方法给水排水管线的表示方法2 2）轴测投影作图方法）轴测投影作图方法 管道轴测图能够反映管道在空间前后、左右、上下的走向。管道轴测图是按正面斜等轴测投影正面斜
7、等轴测投影绘制的，即轴向简化伸缩系数为p=q=r=1。ZXYO2.室内给水排水工程图21 室内给水工程图室内给水工程图1.室内给水管道的组成(一)引入管自室外管网引入房屋内部的一段水平管。引入管应有不小于0.003的坡度，斜向室外给水管网，并应安装阀门。(二)测量配件包括压力表（测水压）、文氏表（测流量）、水表（记录用水量）等。(三)室内配水管网包括干管、立管和支管等。(四)配水器具与附件包括各种配水龙头、闸阀等。(五)水箱及升压设备当水压不足时，需要设置水泵；并应配备水箱以供消防等紧急用水。(六)室内消防设备消防给水一般应设消防水池、消火栓等。2.2 室内给水系统的布置方式室内给水系统的布置
8、方式根据干管敷设位置的不同,管网通常可分为下行上给式和上行下给式两种:下行上给式(图a）的干管敷设在地下室或第一层地面下,一般用于住宅、公共建筑以及水压能满足要求的建筑物。2.2室内给水系统的布置方式室内给水系统的布置方式上行下给式（图b）干管敷设在顶层的顶棚上或阁楼中,由于有时室外管网给水压力不足,建筑物上需要设置蓄水箱或高压水箱和水泵，一般用于多层民用建筑、公共建筑或生产流程不允许在底层地面敷设管道，以及地下水位高、敷设管道有困难的地方。2.3室内给水系统的布置原则（一）管系选择应使管道最短、并便于检修。（二）给水立管应靠近用水量最大的房间（如公共澡堂、洗衣间等）。（三）根据供水情况（水量
9、和水压等）和用水对象，以及消防对用水的要求，室内管网可以布置成环形和树枝形两种：环形（图a）干管首尾相接，有两根引入管，一般用于生产性建筑。树枝形（图b）干管首尾不相接，只有一根引入管，支管布置形状象树枝，一般用于民用建筑。2.4 画室内给水管网布置图画室内给水管网布置图（1）建筑平面图以相同的布图方向用细实线细实线抄绘建筑平面图，应抄画墙身、柱、门窗洞、楼梯、及台阶等主要构配件，不必画建筑细部，不标注门窗代号、编号等，但要画出相应轴线，楼层平面图可只画相应首尾边界轴线。底层平面图应画出指北针。底层给水排水平面图一般应画出整栋建筑物的底层平面图，其余各层则可以只画出装有给排水管道及其设备的局部
10、平面图，以便更好地与整栋建筑物及其室外给水排水平面图对照阅读。标准层给水排水平面图通常也画标准层全部。（2）卫生设施的平面布置卫生设施如大便器、小便器、洗脸盆等皆为定型工业产品，而大便槽、小便槽、污水池等虽非工业产品，但其详图由建筑设计提供，所以卫生设施均不必详细绘制。定型工业产品的卫生设施用中实线中实线画出其图例；需现场砌筑的卫生设施，按其尺寸比例画出图例，若无标准图例，一般只绘其主要轮廓，然后用文字加以说明。（3）管道的平面布置给水排水管道无论在地面上或地面下，在图上均画成可见（粗实线粗实线），并按其图例绘制。位于同一平面位置的两根或两根以上的不同高度的管道，为图示清楚，习惯上画成平行排列
11、的管道。管道无论明装或暗装，平面图中的管线仅示意其安装位置，并不表示其具体平面定位尺寸。但若在墙内暗装管道，管道线应画在墙身断面内，并加以说明。当给水管与排水管交叉时，应连续画出给水管，断开排水管。（4）室内给水管网平面布置图的画图步骤（一）画建筑平面图（二）画卫生设施平面布置（三）画给水管道平面布置（四）画必要的图例（五）注写编号和说明文字等2.5 室内给水管网轴测图室内给水管网轴测图由于给水管网平面图难以表达管道之间的空间几何关系，因此工程上常用管网轴测图表达管道的空间关系、各管段的管径、坡度、标高以及管道附件位置等。（1）给水管网轴测图的图示特点管网轴测图按正等轴测投影法绘制，具有以下主
12、要特点：一、比例一、比例一般采用与之对应的管网平面图相同的比例,常用的有1:200、1:80、1:50。当局部管道按比例不易表达清楚时，例如在管道或管道附件被遮挡，或者转弯管道变成直线等情况下，这些局部管道可不按比例绘制。二、布图方向二、布图方向管网轴测图的布图方向应该与对应的管网平面图相同。三、管道给水管网轴测图三、管道给水管网轴测图一般按各条给水引入管分组，引入管和立管的编号均应与其管网平面图的引入管、立管编号对应。轴测图中横向管道的长度直接从其平面图中量取，立管高度一般根据建筑物层高、门窗高度、梁的位置以及卫生器具、配水龙头、阀门的安装高度等来决定。当空间交叉的管道在图中相交时，应判别其
13、可见性。在交叉处，可见管道连续画出，不可见管道应断开画出。（2）给水管网轴测图的尺寸标注）给水管网轴测图的尺寸标注一、管径标注根据管道材料的不同，管径的表示共有三种方式：1）用公称直径DN表示，如DN32表示管道的公称直径为32mm。2）用管道内径表示，如d300表示管道内径为300mm。3）用管外径DX壁厚表示，如D88X4表示管道外径为88mm，壁厚为4mm。标注时，可将管径直接注写在管道旁边，或用引出线标注。当连续多段管径相同时，可只注出始末段管径，中间管段管径可省略不标。凡有坡度的横管都应注出坡度，坡度符号的箭头指向下坡方向。二、标高标注轴测图中应标注相对标高，并应与建筑图一致。图中的
14、建筑物，应标注室内地面、各层楼面及建筑屋面等处的标高。对于给水管道，一般应标注横管中心、阀门和放水龙头等处的标高。轴测图中标高符号的画法与建筑图的标高画法一致，但应注意横线要平行于所标注的管线。（3）给水管网轴测图的画图步骤给水管网轴测图的画图步骤画图时可根据相应的给水平面图来确定轴测图。布置图面时，习惯把各立管所穿过的地面、楼面相应的画在同一水平线上，以利图面整齐，便于画图和读图。轴测图的画图步骤如下：一、确定轴测轴二、画立管或引入线三、画立管上的地面、楼面或屋面图例四、画各层平面上的横管五、画管道系统上相应的附件、器具等的图例六、画各管道所穿墙、梁的断面图例七、在适当位置注写管径、坡度、标
15、高、编号以及必要的文字说明等（P363）2.6室内排水工程图室内排水工程图生活污水一般分为粪便污水和生活废水，室内排水应根据污水类别、污染程度、综合利用与污水处理条件等因素，综合考虑、选择适当的污水排放体制，污水排放体制有分流制和合流制分流制和合流制两种。分流制是将污水和废水分别设置独立的管道系统来排泄，合流制是污水和废水合用一套管道系统来排泄。（1）室内排水系统的组成一、排水横管连接卫生器具和大便器的水平管段称为排水横管。其管径不应小于100mm，并应向流出方向有1%-2%的坡度，当大便器多于一个或卫生器多于两个时，排水横管应有清扫口。二、排水立管管径不能小于50mm或所连接的横管直径，一般
