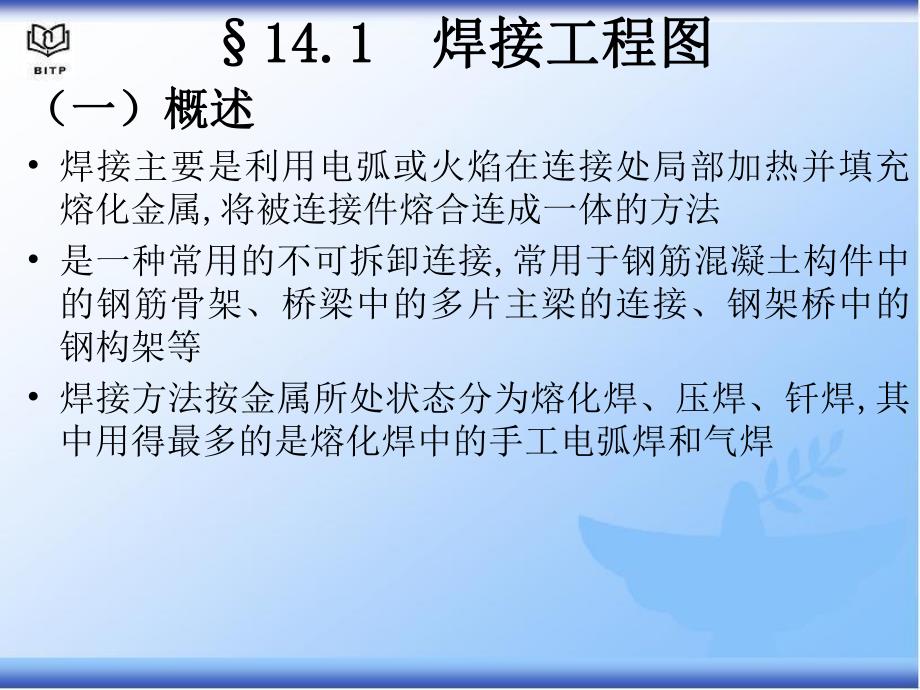

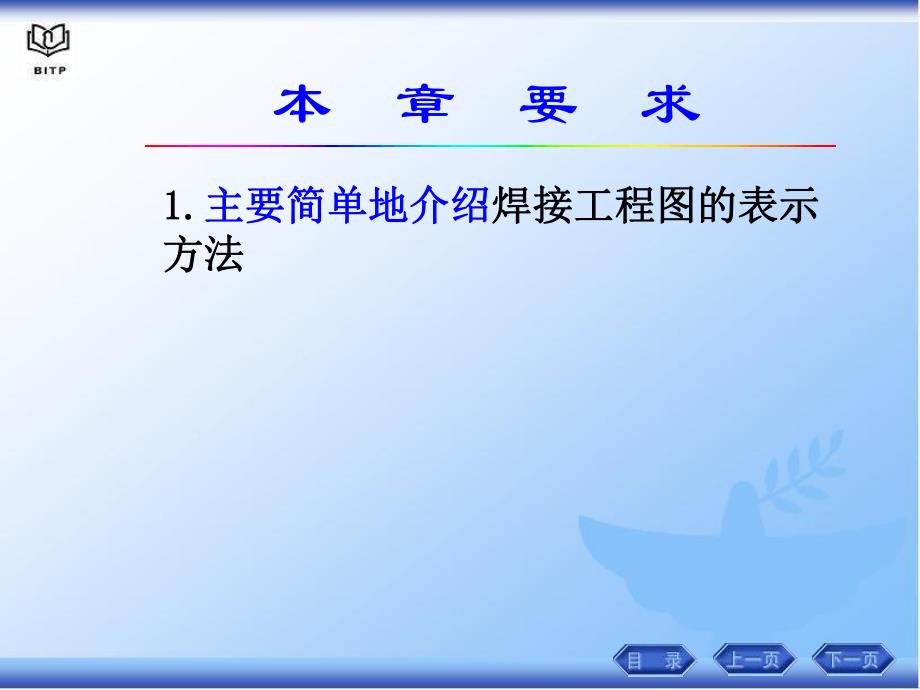

本 章 要 求1.1.主要简单地介绍主要简单地介绍焊接工程图的表示焊接工程图的表示方法方法14.1 14.1 焊接工程图焊接工程图 （一）概述（一）概述 焊接主要是利用电弧或火焰在连接处局部加热并填充熔化金属,将被连接件熔合连成一体的方法 是一种常用的不可拆卸连接,常用于钢筋混凝土构件中的钢筋骨架、桥梁中的多片主梁的连接、钢架桥中的钢构架等 焊接方法按金属所处状态分为熔化焊、压焊、钎焊,其中用得最多的是熔化焊中的手工电弧焊和气焊 被连接件的接头型式为:对接接头、T形接头、角形接头、搭接接头。焊缝结合型式为:对接焊缝、角焊缝、塞焊缝焊接图的图示方法焊接图的图示方法 焊接图主要表达焊缝的基本情况。焊缝符号由基本符号与指引线组成。基本符号表示焊缝横截面形状的近似形式,它放置在指引线上,有时还加上辅助符号、补充符号和焊缝的尺寸,以辅助说明焊缝的情况。指引线一般由箭头线和一实一虚两条基准线组成,箭头指向焊缝处,基准线的上下面用来注写焊缝符号,当箭头指向施焊面则符号写在实线一侧,当箭头指向施焊背面则符号写在虚线一侧。若为对称焊缝或双面焊缝则基准线上的虚线可不画。若有特别需要时将焊缝尺寸注在基本符号旁。常见焊缝的基本符号及标注示例 辅助符号及标注示例 补充符号及标注示例 某轴承挂架的焊接图实例某轴承挂架的焊接图实例 本章结束，谢谢！
