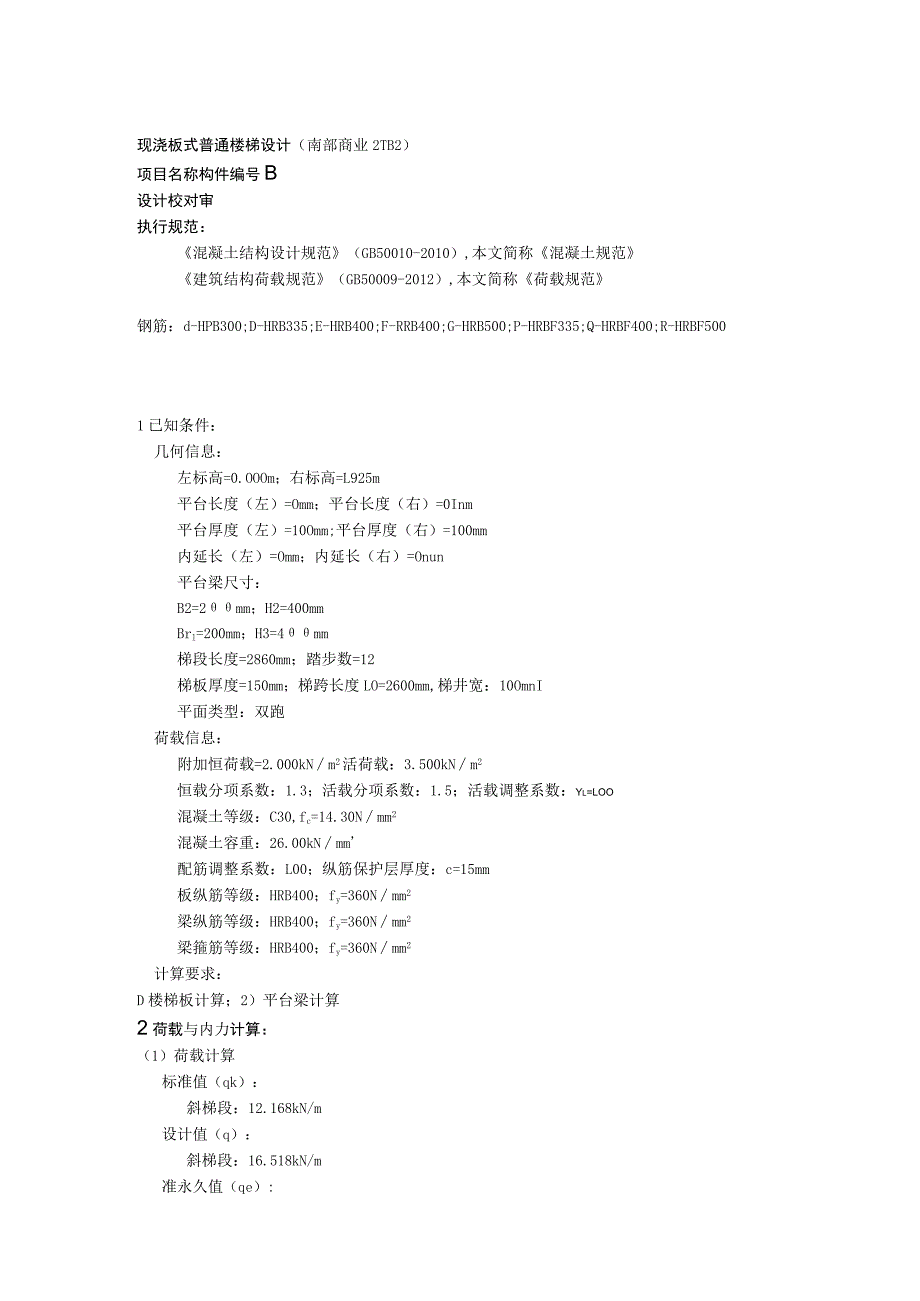

1、现浇板式普通楼梯设计（南部商业2TB2）项目名称构件编号B设计校对审执行规范：混凝土结构设计规范（GB50010-2010）,本文简称混凝土规范建筑结构荷载规范（GB50009-2012）,本文简称荷载规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001已知条件：几何信息：左标高=0.OOOm；右标高=L925m平台长度（左）=Omm；平台长度（右）=0Inm平台厚度（左）=10Omm;平台厚度（右）=100mm内延长（左）=Omm；内延长（右）=Onun平台梁尺寸：B2=2mm；H2=
2、400mmBrl=200mm；H3=4mm梯段长度=2860mm；踏步数=12梯板厚度=150mm；梯跨长度LO=2600mm,梯井宽：10OmnI平面类型：双跑荷载信息：附加恒荷载=2.000kNm2活荷载：3.500kNm2恒载分项系数：1.3；活载分项系数：1.5；活载调整系数：Yl=LOO混凝土等级：C30,fc=14.30Nmm2混凝土容重：26.00kNmm配筋调整系数：L00；纵筋保护层厚度：c=15mm板纵筋等级：HRB400；fy=360Nmm2梁纵筋等级：HRB400；fy=360Nmm2梁箍筋等级：HRB400；fy=360Nmm2计算要求：D楼梯板计算；2）平台梁计算2

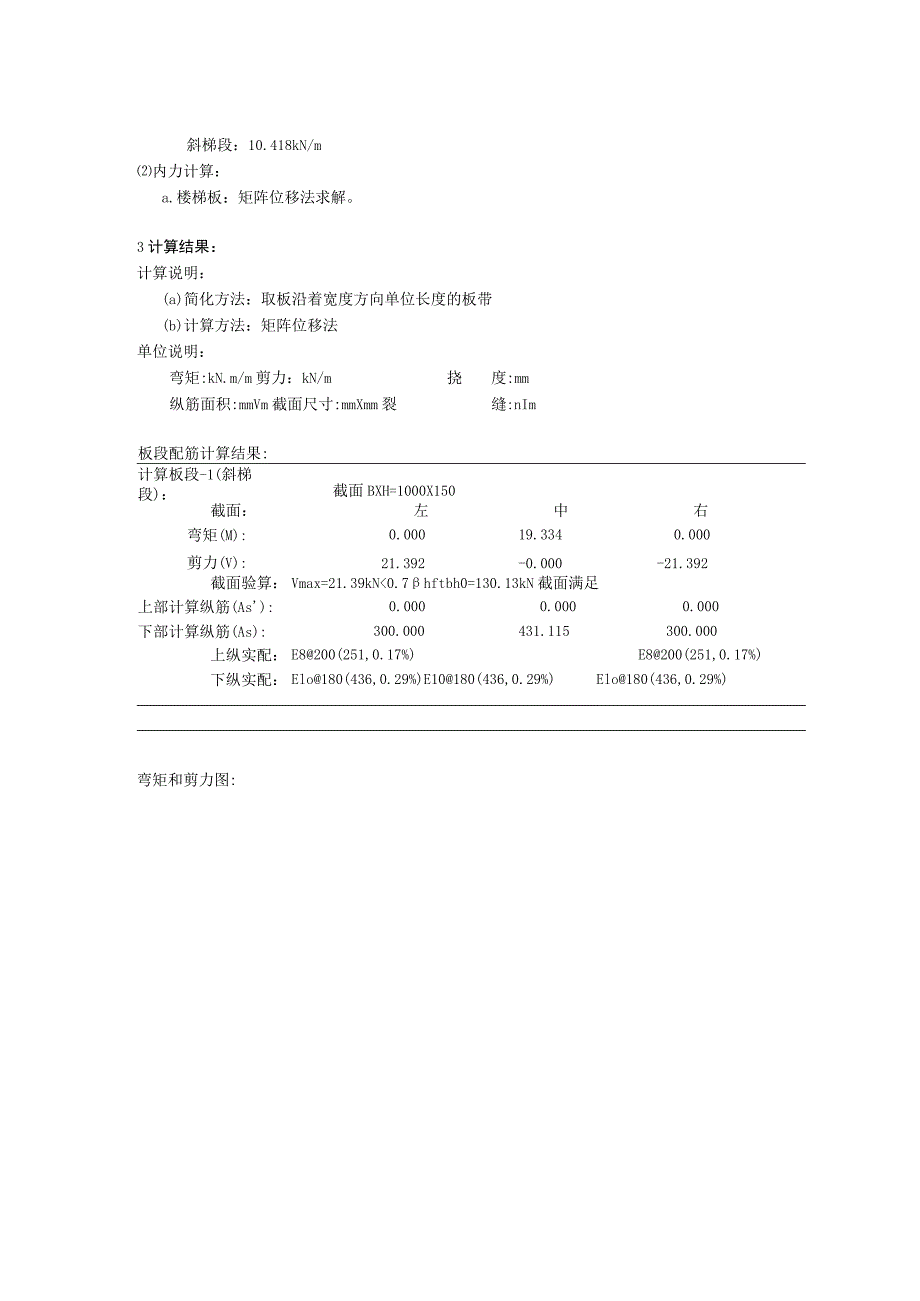

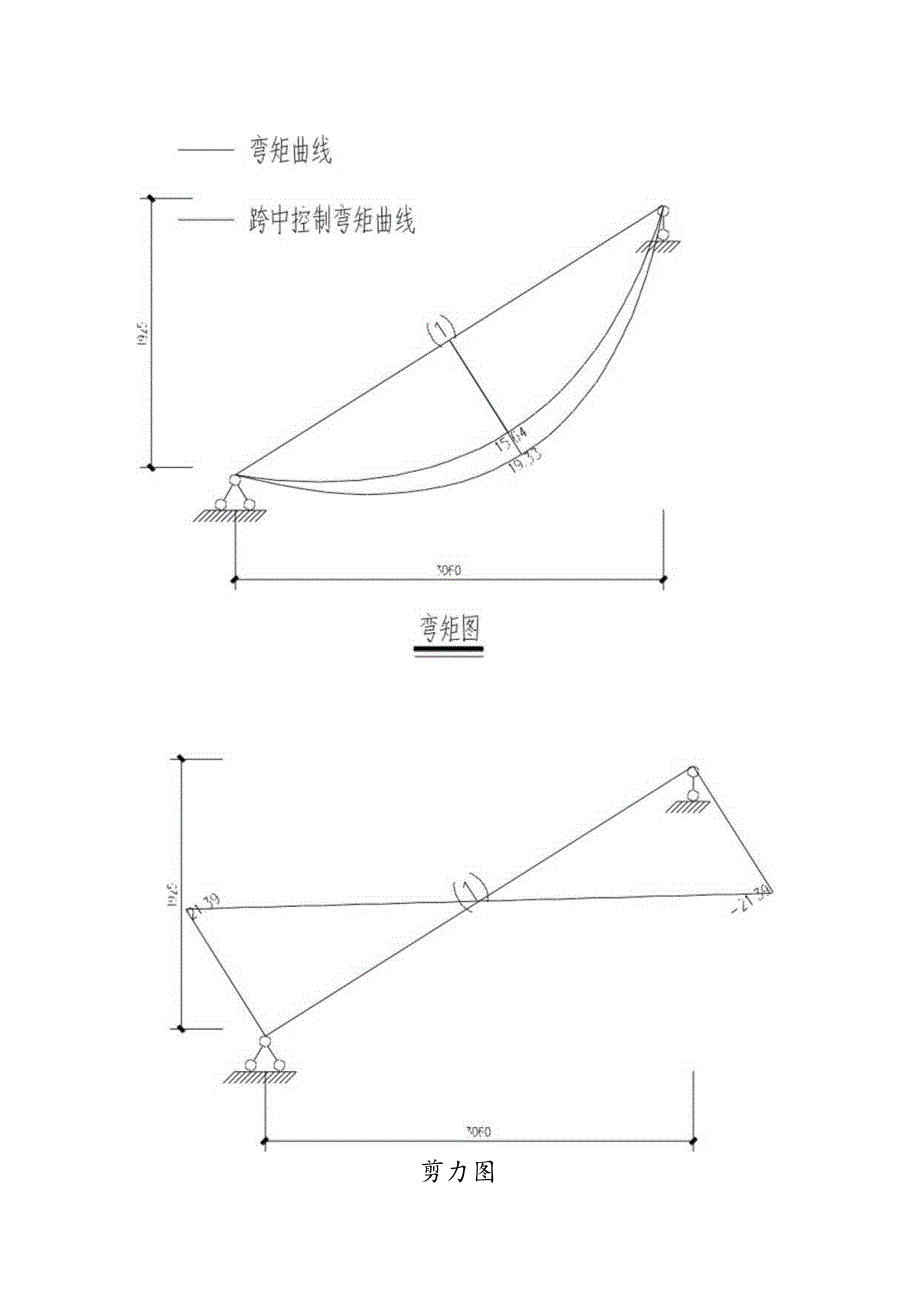

3、荷载与内力计算：（1）荷载计算标准值（qk）：斜梯段：12.168kN/m设计值（q）：斜梯段：16.518kN/m准永久值（qe）:斜梯段：10.418kN/m内力计算：a.楼梯板：矩阵位移法求解。3计算结果：计算说明：(a)简化方法：取板沿着宽度方向单位长度的板带(b)计算方法：矩阵位移法单位说明：弯矩:kN.m/m剪力：kN/m挠度:mm纵筋面积:mmVm截面尺寸:mmXmm裂缝:nIm板段配筋计算结果:计算板段-1(斜梯段)：截面BXH=1000X150截面：左中右弯矩(M):0.00019.3340.000剪力(V):21.392-0.000-21.392截面验算：Vmax=21.39kN0.7hftbh0=130.13kN截面满足上部计算纵筋(As):0.0000.0000.000下部计算纵筋(As):300.000431.115300.000上纵实配：E8200(251,0.17%)E8200(251,0.17%)下纵实配：Elo180(436,0.29%)E10180(436,0.29%)Elo180(436,0.29%)弯矩和剪力图:剪力图弹性位移图:配筋简图:【理正结构设计工具箱软件6.5PB3计算日期:2020-05-2616:16:46
