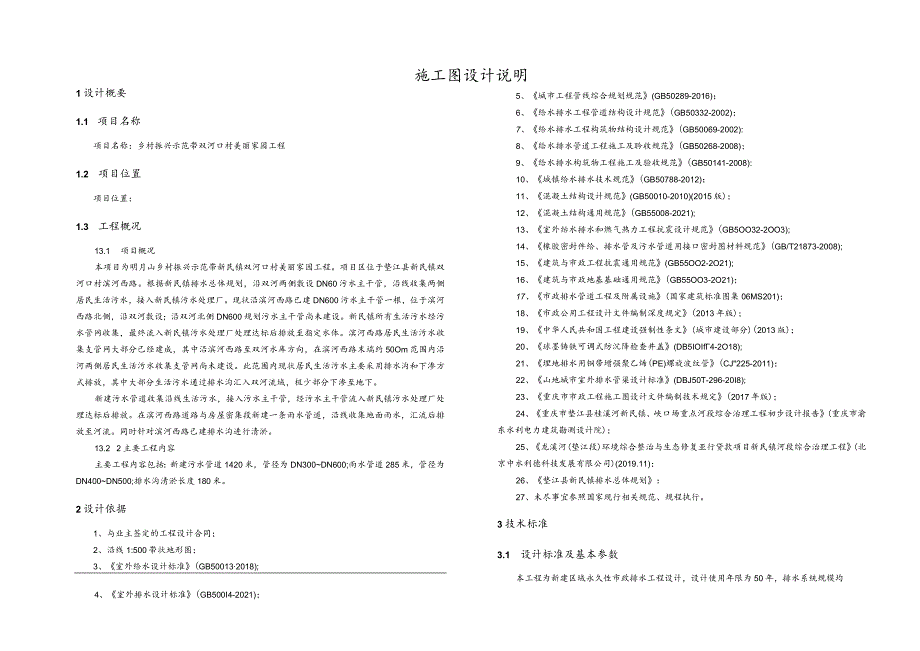

1、施工图设计说明1设计概要1.1 项目名称项目名称：乡村振兴示范带双河口村美丽家园工程1.2 项目位置项目位置：1.3 工程概况13.1 项目概况本项目为明月山乡村振兴示范带新民镇双河口村美丽家园工程。项目区位于垫江县新民镇双河口村滨河西路。根据新民镇排水总体规划，沿双河两侧敷设DN60污水主干管，沿线收集两侧居民生活污水，接入新民镇污水处理厂。现状沿滨河西路已建DN600污水主干管一根，位于滨河西路北侧，沿双河敷设；沿双河北侧DN600规划污水主干管尚未建设。新民镇所有生活污水经污水管网收集，最终流入新民镇污水处理厂处理达标后排放至指定水体。滨河西路居民生活污水收集支管网大部分已经建成，其中沿
2、滨河西路至双河水库方向，在滨河西路末端约50Om范围内沿河两侧居民生活污水收集支管网尚未建设。此范围内现状居民生活污水主要采用排水沟和下渗方式排放，其中大部分生活污水通过排水沟汇入双河流域，极少部分下渗至地下。新建污水管道收集沿线生活污水，接入污水主干管，经污水主干管流入新民镇污水处理厂处理达标后排放。在滨河西路道路与房屋密集段新建一条雨水管道，沿线收集地面雨水，汇流后排放至河流。同时针对滨河西路已建排水沟进行清淤。13.2 2主要工程内容主要工程内容包括：新建污水管道1420米，管径为DN300DN600;雨水管道285米，管径为DN400DN500;排水沟清淤长度180米。2设计依据1、与
3、业主签定的工程设计合同；2、沿线1:500带状地形图；3、室外给水设计标准(GB500132018);4、室外排水设计标准(GB500I4-2021)；5、城市工程管线综合规划规范(GB50289-2016)；6、给水排水工程管道结构设计规范(GB50332-2002)；7、给水排水工程构筑物结构设计规范(GB50069-2002):8、给水排水管道工程施工及聆收规范(GB50268-2008)；9、给水排水构筑物工程施工及验收规范(GB50141-2008):10、城镇给水排水技术规范(GB50788-2012)；11、混凝土结构设计规范(GB50010-2010)(2015版)；12、混凝
4、土结构通用规范(GB55008-2021);13、室外绐水排水和燃气热力工程抗震设计规范(GB5OO32-2OO3);14、橡胶密封件给、排水管及污水管道用接口密封图材料规范(GB/T21873-2008);15、建筑与市政工程抗震通用规范(GB55OO2-2O21);16、建筑与市政地基基础通用规范(GB55OO3-2O21)；17、市政排水管道工程及附属设施(国家建筑标准图集06MS201)；18、市政公用工程设计文件编制深度规定(2013年版)；19、中华人民共和国工程建设强制性条文(城市建设部分)(2013版)；20、球墨铸铁可调式防沉降检查井盖(DB5IOIf4-2O18);21、埋
5、地排水用铜带增强聚乙烯(PE)螺旋波纹管(CJ225-2011)；22、山地城市室外排水管渠设计标准(DBJ50T-296-20I8);23、重庆市市政工程施工图设计文件编制技术规定(2017年版)；24、重庆市垫江县桂溪河新民镇、峡口场重点河段综合治理工程初步设计报告(重庆市渝东水利电力建筑勘测设计院)；25、龙溪河(垫江段)环境综合整治与生态修复亚行贷款项目新民镇河段综合治理工程(北京中水利德科技发展有限公司)(2019.11)；26、垫江县新民镇排水总体规划：27、未尽事宜参照国家现行相关规范、规程执行。3技术标准3.1 设计标准及基本参数本工程为新建区域永久性市政排水工程设计，设计使用

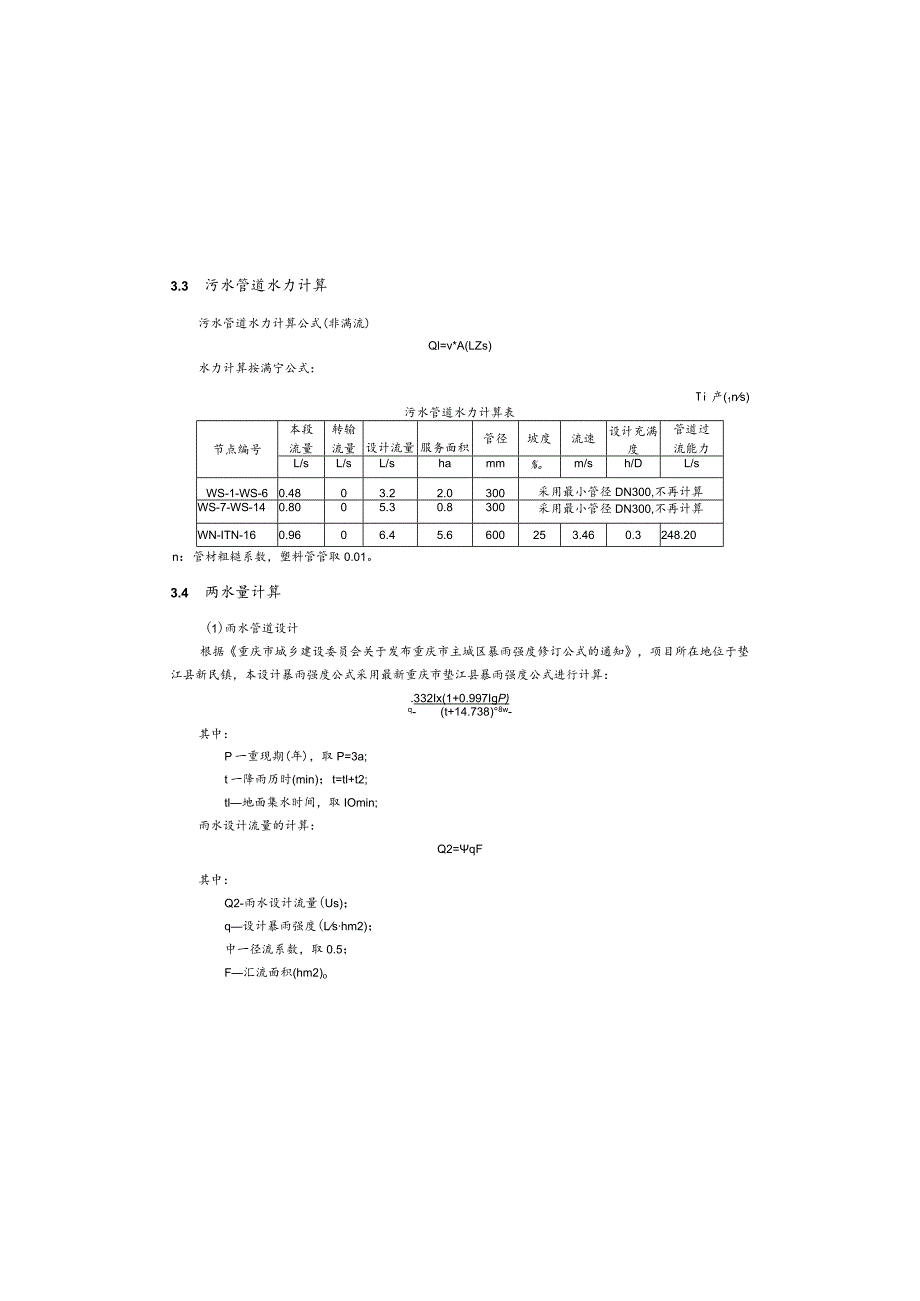

6、年限为50年，排水系统规模均3.3 污水管道水力计算污水管道水力计算公式(非满流)Ql=v*A(LZs)水力计算按满宁公式：Ti产(1ns)污水管道水力计算表节点编号本段流量转输流量设计流量服务面积管径坡度流速设计充满度管道过流能力L/sL/sL/shamm%。m/sh/DL/sWS-1-WS-60.4803.22.0300采用最小管径DN300,不再计算WS-7-WS-140.8005.30.8300采用最小管径DN300,不再计算WN-ITN-160.9606.45.6600253.460.3248.20n：管材粗糙系数，塑料管管取0.01。3.4 两水量计算(1)雨水管道设计根据重庆市城

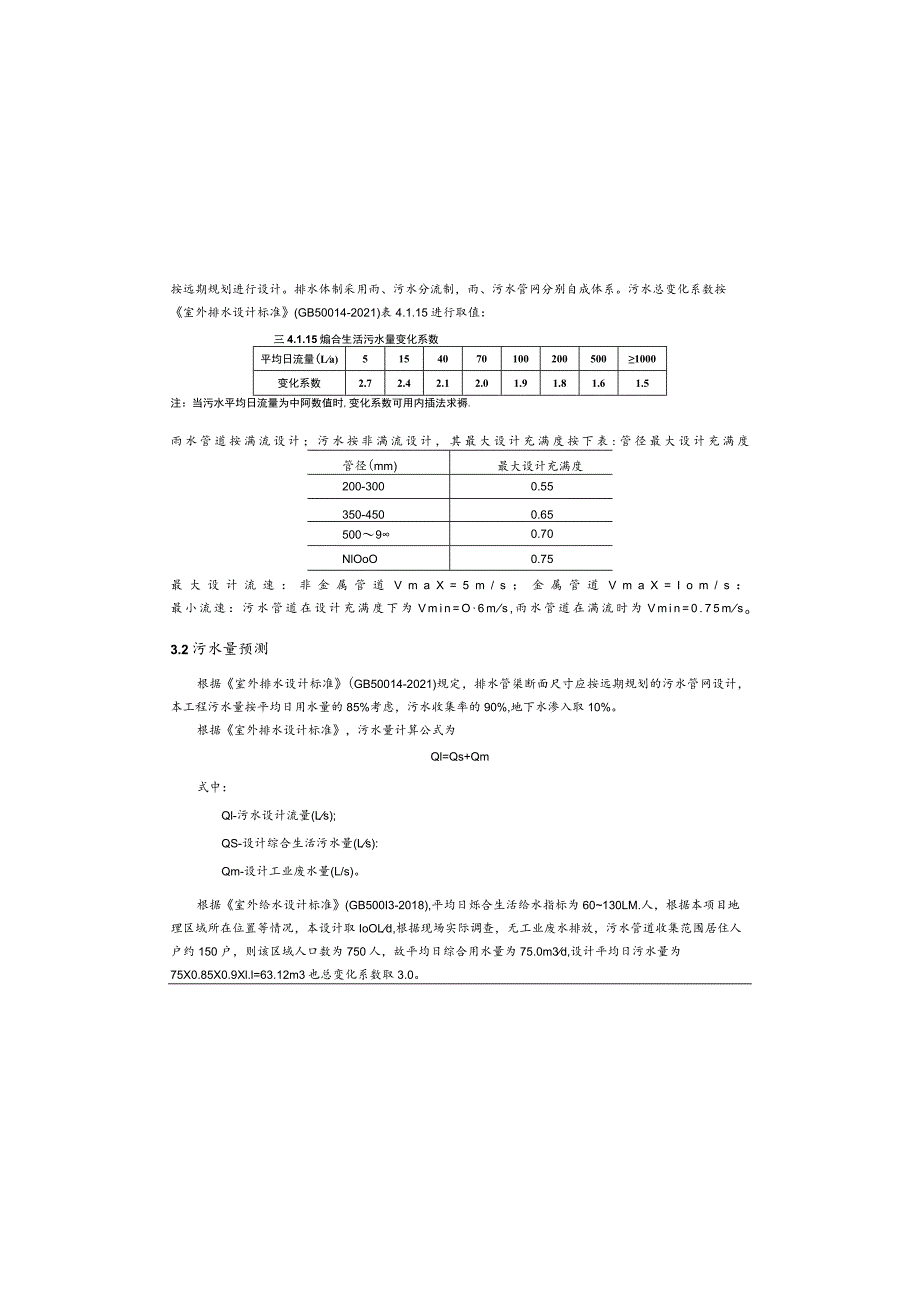

7、乡建设委员会关于发布重庆市主城区暴雨强度修订公式的通知，项目所在地位于垫江县新民镇，本设计暴雨强度公式采用最新重庆市垫江县暴雨强度公式进行计算：.332Ix(1+0.997IgP)q-(t+14.738)8w-其中：P一重现期(年)，取P=3a;t一降雨历时(min)；t=tl+t2;tl地面集水时间，取IOmin;雨水设计流量的计算：Q2=qF其中：Q2-雨水设计流量(Us)；q设计暴雨强度(Lshm2)；中一径流系数，取0.5；F汇流面积(hm2)o按远期规划进行设计。排水体制采用雨、污水分流制，雨、污水管网分别自成体系。污水总变化系数按室外排水设计标准(GB50014-2021)表4.1
8、.15进行取值：三4.1.15煽合生活污水量变化系数平均日流量(La)51540701002005001000变化系数2.72.42.12.01.91.81.61.5注：当污水平均日流量为中阿数值时,变化系数可用内插法求褥.雨水管道按满流设计；污水按非满流设计，其最大设计充满度按下表:管径最大设计充满度管径(mm)最大设计充满度200-3000.55350-4500.6550090.70NlOoO0.75最大设计流速：非金属管道VmaX=5m/s；金属管道VmaX=Iom/s：最小流速：污水管道在设计充满度下为Vmin=O6ms,雨水管道在满流时为Vmin=0.75mso3.2污水量预测根据室
9、外排水设计标准(GB50014-2021)规定，排水管渠断面尺寸应按远期规划的污水管网设计，本工程污水量按平均日用水量的85%考虑，污水收集率的90%,地下水渗入取10%。根据室外排水设计标准，污水量计算公式为Ql=Qs+Qm式中：Ql-污水设计流量(Ls);QS-设计综合生活污水量(Ls):Qm-设计工业废水量(L/s)。根据室外给水设计标准(GB500I3-2018),平均日烁合生活给水指标为60130LM.人，根据本项目地理区域所在位置等情况，本设计取IoOLd,根据现场实际调查，无工业废水排放，污水管道收集范围居住人户约150户，则该区域人口数为750人，故平均日综合用水量为75.0m
10、3d,设计平均日污水量为75X0.85X0.9Xl.l=63.12m3也总变化系数取3.0。5管道系统及敷设构筑物5.1 管材、接口及基础本工程雨、污水管道采用钢带增强聚乙埔螺旋波纹管，SN8KNm2,埋地接户管均采用U-PVC管，过河管道采用钢管。管材的制造及安装应符合相关要求。钢带增强聚乙埔螺旋波纹管采用橡胶圈连接方式，塑料管基础均采用180砂石基础。钢管采用混凝土包封。污水管道在过河处采用钢管，连接形式为焊接。焊接材料化学成分、机械性能和扩散氢等各项指标应符合非合金钢及细晶粒钢焊条(GB“511720，碳素钢埋瓠焊用焊剂(GB/T5293-2018)和熔化焊用钢丝(GB1495794)有
11、关规定。所有焊缝在水压试验前均应进行外观检查，其质量符合GB50268-2008之规定。管道防腐：管道内外除锈采用机械喷射除锈，喷射材料为石英砂，除锈等级Sa2.5级，钢管内防腐采用喷涂HCH-3环氧煤沥青防腐涂料(三油)，总厚度大于等于0.3mm：具体做法详给水排水管道工程施工及盥收规范(GB502682008)；外防腐采用特加强级环氧煤沥青防腐层，其结构为：六油二布，干膜厚度20.60mm,电火花试验要求达到3KV。具体作法可参照埋地钢质管道环氧煤沥青防腐层技术标准(SY0447-2014)o5.2 检查井(1)检查井：检查并设在管道交汇、转弯处、管径或坡度改变处、跌水处及直线管段上每隔一
12、定距离的地方。检查井直线段距离应符合室外排水设计标准(GB500I4-2021)表5.4.4检查井在直线段的最大距离。检查井采用混凝土检查井。2)检查井井筒采用巾700预制混凝土井筒，做法舂见国标06MS201-3-127污水检查井井壁要求内外抹面至顶面，内设球墨铸铁踏步及脚窝，踏步做法详见国标06MS201-6-14,安装详见06MS201617。脚窝作法详见O6MS2O1-3-133。3)检查井井盖采用4700球墨铸铁防盗井盖，井盖应有“污”和雨”标志。车行遒下检查井盖果用新型防沉降、防盗、防坠落等“五防”球星仲铁井拄，并符合球星侨铁件)(GB/T1348-20I9)的相关要求，等级不低于
13、D400级，其余的均采用普通C250井荽，且检查井盖的制造应确保与检查井座的适配性，详见检查井盖(GB/T23858-2009)6.2,8.3条规定。设于绿化带内的井盖表面应比绿化带种植土地表高出8厘米。沿河或河岸敷设的污水管均采用密封井，且井盖标高须高于常水位。4)排水检查井均须设置安全网.安全网的质量及强度应满足安全网(GB5725-2OO9)(2)雨水管道水力计算表水力计算表井编号汇水面积集水时间设计流量过流能力管径坡度流速h三2)(min)(Ls)(Ls)(mm)(%0)(ms)Y-Y-30.4010.3667.55305.8400252.43Y-3Y-61.011.15164.562
