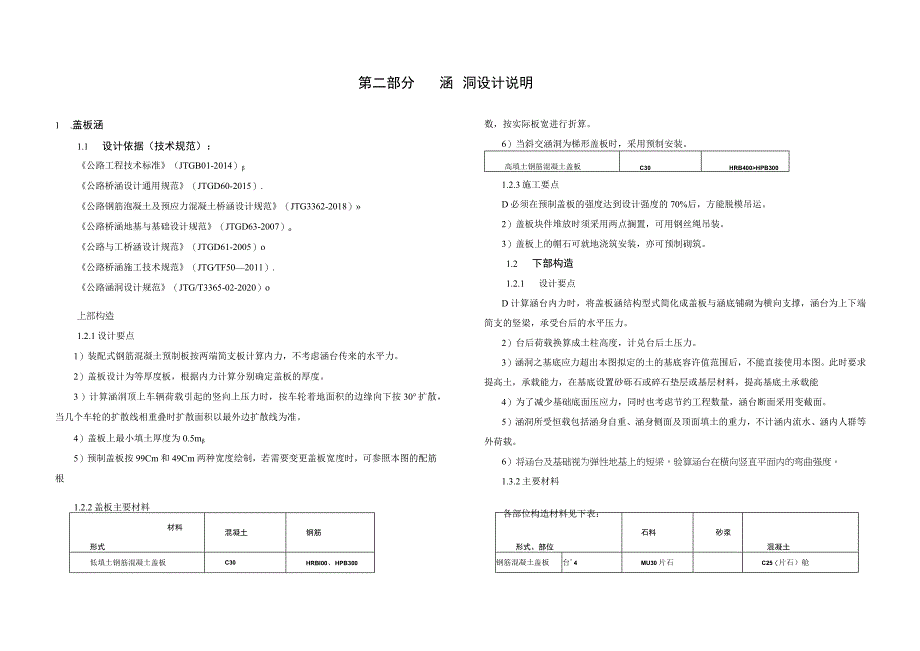

1、第二部分涵洞设计说明1 .盖板涵1.1 设计依据（技术规范）：公路工程技术标准（JTGB01-2014）公路桥涵设计通用规范（JTGD60-2015）.公路钢筋泡凝土及预应力混凝土桥涵设计规范（JTG3362-2018）公路桥涵地基与基础设计规范（JTGD63-2007）o公路与工桥涵设计规范（JTGD61-2005）o公路桥涵施工技术规范（JTGTF502011）.公路涵洞设计规范（JTG/T3365-02-2020）o上部构造1.2.1设计要点1）装配式钢筋混凝土预制板按两端简支板计算内力，不考虑涵台传来的水平力。2）盖板设计为等厚度板，根据内力计算分别确定盖板的厚度。3）计算涵洞顶上车辆
2、荷载引起的竖向上压力时，按车轮着地面积的边缘向下按30扩散，当几个车轮的扩散线相重叠时扩散面积以最外边扩散线为准。4）盖板上最小填土厚度为0.5m5）预制盖板按99Cm和49Cm两种宽度绘制，若需要变更盖板宽度时，可参照本图的配筋根数，按实际板宽进行折算。6）当斜交涵洞为梯形盖板时，采用预制安装。高填土钢筋混凝土盖板C30HRB400HPB3001.2.3施工要点D必须在预制盖板的强度达到设计强度的70%后，方能脱模吊运。2）盖板块件堆放时须采用两点搁置，可用钢丝绳吊装。3）盖板上的帽石可就地浇筑安装，亦可预制砌筑。1.2 下部构造1.2.1 设计要点D计算涵台内力时，将盖板涵结构型式简化成盖
3、板与涵底铺砌为横向支撑，涵台为上下端简支的竖梁，承受台后的水平压力。2）台后荷载换算成土柱高度，计兑台后土压力。3）涵洞之基底应力超出本图拟定的土的基底容许值范围后，不能直接使用本图。此时要求提高土，承载能力，在基底设置砂砾石或碎石垫层或基层材料，提高基底土承载能4）为了减少基础底面压应力，同时也考虑节约工程数量，涵台断面采用变截面。5）涵洞所受恒载包括涵身自重、涵身侧面及顶面填土的重力，不计涵内流水、涵内人群等外荷载。6）将涵台及基础视为弹性地基上的短梁，验算涵台在横向竖直平面内的弯曲强度。1.3.2主要材料材料形式混凝土钢筋低填土钢筋混凝土盖板C30HRBI00、HPB3001.2.2盖板

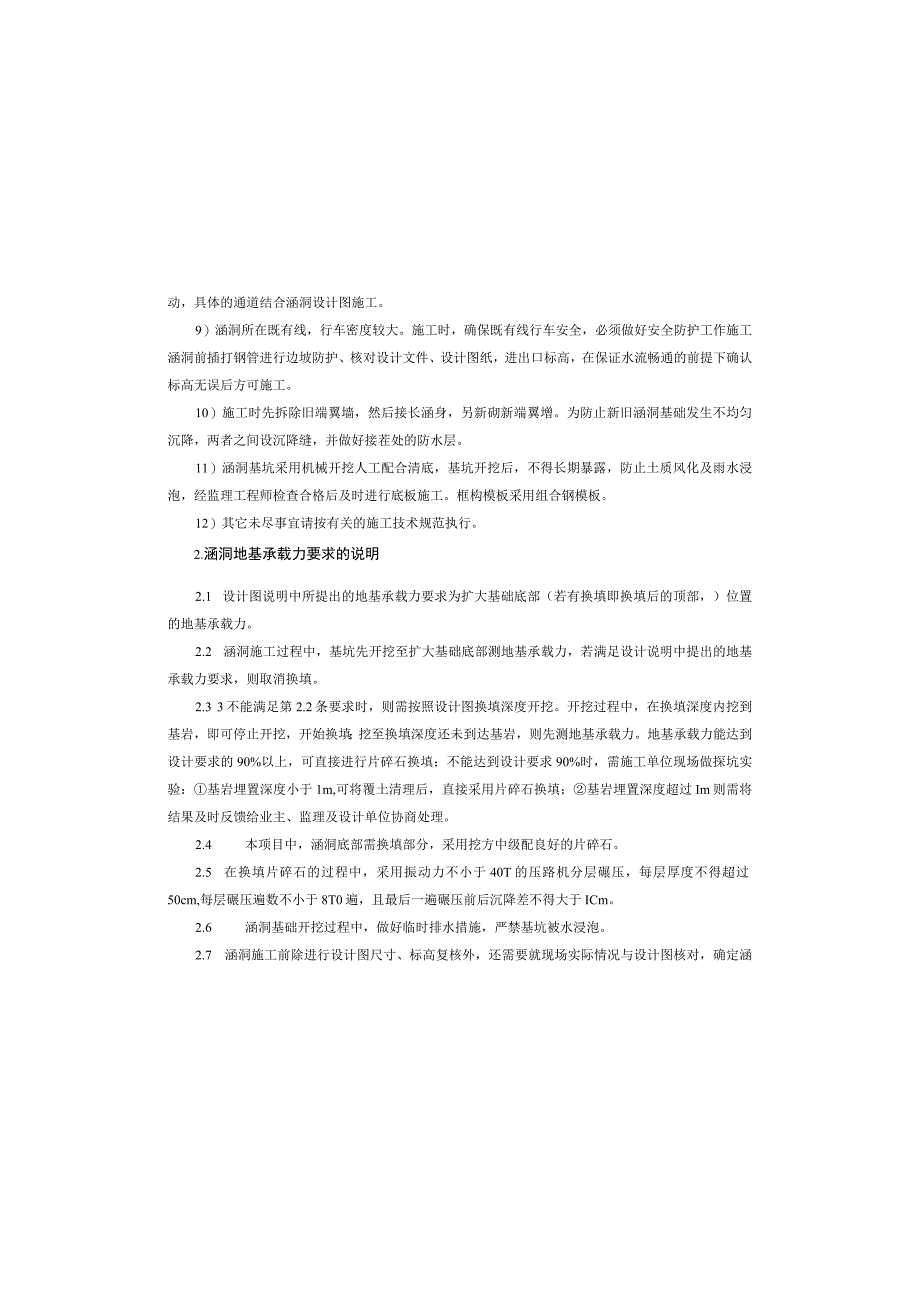

4、主要材料形式、部位石料砂浆混凝土钢筋混凝土盖板台4MU30片石C25（片石）舱各部位构造材料见下表：动，具体的通道结合涵洞设计图施工。9）涵洞所在既有线，行车密度较大。施工时，确保既有线行车安全，必须做好安全防护工作施工涵洞前插打钢管进行边坡防护、核对设计文件、设计图纸，进出口标高，在保证水流畅通的前提下确认标高无误后方可施工。10）施工时先拆除旧端翼墙，然后接长涵身，另新砌新端翼增。为防止新旧涵洞基础发生不均匀沉降，两者之间设沉降缝，并做好接茬处的防水层。11）涵洞基坑采用机械开挖人工配合清底，基坑开挖后，不得长期暴露，防止土质风化及雨水浸泡，经监理工程师检查合格后及时进行底板施工。框构模板
5、采用组合钢模板。12）其它未尽事宜请按有关的施工技术规范执行。2.涵洞地基承载力要求的说明2.1 设计图说明中所提出的地基承载力要求为扩大基础底部（若有换填即换填后的顶部，）位置的地基承载力。2.2 涵洞施工过程中，基坑先开挖至扩大基础底部测地基承载力，若满足设计说明中提出的地基承载力要求，则取消换填。2.3 3不能满足第2.2条要求时，则需按照设计图换填深度开挖。开挖过程中，在换填深度内挖到基岩，即可停止开挖，开始换填；挖至换填深度还未到达基岩，则先测地基承载力。地基承载力能达到设计要求的90%以上，可直接进行片碎石换填；不能达到设计要求90%时，需施工单位现场做探坑实验：基岩埋置深度小于1
6、m,可将覆土清理后，直接采用片碎石换填；基岩埋置深度超过Im则需将结果及时反馈给业主、监理及设计单位协商处理。2.4 本项目中，涵洞底部需换填部分，采用挖方中级配良好的片碎石。2.5 在换填片碎石的过程中，采用振动力不小于40T的压路机分层碾压，每层厚度不得超过50cm,每层碾压遍数不小于8T0遍，且最后一遍碾压前后沉降差不得大于ICm。2.6 涵洞基础开挖过程中，做好临时排水措施，严禁基坑被水浸泡。2.7 涵洞施工前除进行设计图尺寸、标高复核外，还需要就现场实际情况与设计图核对，确定涵洞位置处水流方向是否与设计相符，涵洞基础标高是否与现场实际情况相符，在复核无误后方可组织施工.（拱）涵基础M

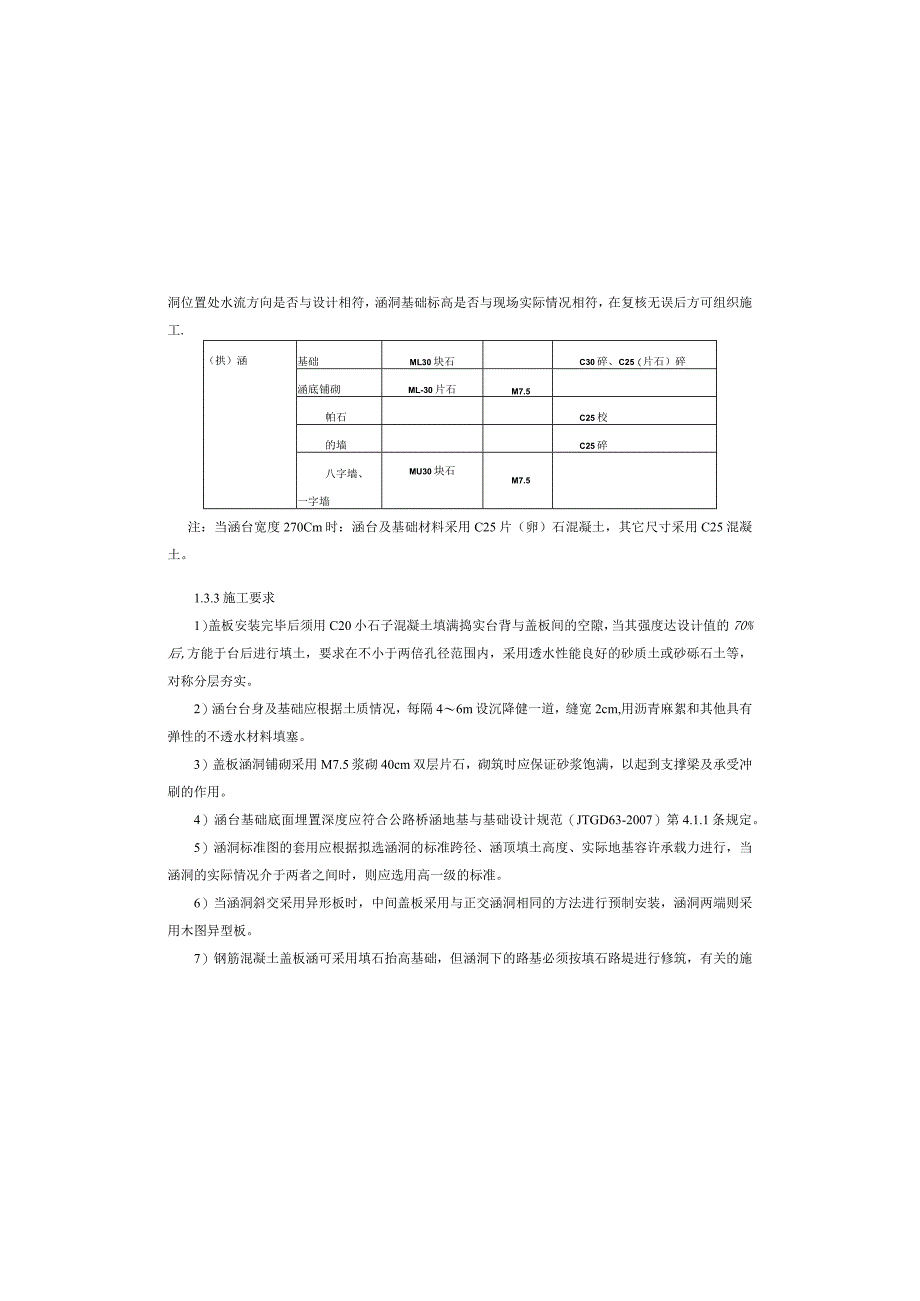

7、L30块石C30碎、C25（片石）碎涵底铺砌ML-30片石M7.5帕石C25校的墙C25碎八字墙、一字墙MU30块石M7.5注：当涵台宽度270Cm时：涵台及基础材料采用C25片（卵）石混凝土，其它尺寸采用C25混凝土。1.3.3施工要求1）盖板安装完毕后须用C20小石子混凝土填满捣实台背与盖板间的空隙，当其强度达设计值的70%后,方能于台后进行填土，要求在不小于两倍孔径范围内，采用透水性能良好的砂质土或砂砾石土等，对称分层夯实。2）涵台台身及基础应根据土质情况，每隔46m设沉降健一道，缝宽2cm,用沥青麻絮和其他具有弹性的不透水材料填塞。3）盖板涵洞铺砌采用M7.5浆砌40cm双层片石，砌筑
8、时应保证砂浆饱满，以起到支撑梁及承受冲刷的作用。4）涵台基础底面埋置深度应符合公路桥涵地基与基础设计规范（JTGD63-2007）第4.1.1条规定。5）涵洞标准图的套用应根据拟选涵洞的标准跨径、涵顶填土高度、实际地基容许承载力进行，当涵洞的实际情况介于两者之间时，则应选用高一级的标准。6）当涵洞斜交采用异形板时，中间盖板采用与正交涵洞相同的方法进行预制安装，涵洞两端则采用木图异型板。7）钢筋混凝土盖板涵可采用填石抬高基础，但涵洞下的路基必须按填石路堤进行修筑，有关的施工技术要求及验收标准详见公路路基施工技术规范，其沉降缝间距不宜超过3米。8）本通用图未对通道作专门设计，可参照通用图中盖板涵的尺寸，只需将台高作出相应变
